Закладные изделия часто выглядят проще основных металлоконструкций: пластина, анкеры, несколько сварных швов. Но именно через эту небольшую деталь будущая колонна, балка, лестница или оборудование привязываются к бетону. Если отверстия, ось или отметка смещены, крупный элемент не встанет на место, хотя и завод, и бетонщики могли формально выполнить свои операции.
Точность закладной нельзя рассматривать только внутри цеха. Изделие должно соответствовать чертежу, устойчиво переносить транспорт, правильно фиксироваться в опалубке и сохранять положение при армировании и бетонировании. Последний этап особенно коварен: до подачи смеси все выглядит ровно, а после вибрирования пластина смещается или наклоняется.
При заказе закладных изделий полезно передавать производителю не только деталировочный чертеж, но и информацию о монтажной базе. Тогда критические размеры можно контролировать так же, как их будут проверять на объекте.
Точность начинается с назначения детали
Одна закладная передает усилия от несущей колонны, другая держит ограждение, третья служит опорой оборудования. Требования к ним отличаются. Для ответственного узла важны материал, анкеровка и расчетные швы; для всех без исключения — положение рабочей поверхности и сопряжения.
На чертеже нужно понимать, какая сторона пластины является рабочей, к чему привязаны анкеры и какие размеры критичны для последующего монтажа. Если дана только цепочка между соседними отверстиями, но нет размера от общей оси, контролировать положение в конструкции трудно.
Проектировщику полезно отмечать монтажные базы. Это может быть центр группы, край пластины или осевые риски. Производитель перенесет их на изделие, а геодезист использует при установке. Одинаковая база уменьшает число пересчетов на площадке.
Чертеж без неоднозначностей
Качественный чертеж содержит габариты, толщины, диаметры, материал, сварные соединения, расположение отверстий и требования к поверхности. Если изделие пространственное, одного вида сверху недостаточно. Анкеры могут иметь изгиб, наклон или разную высоту.
Размеры не должны противоречить друг другу. Избыточная замкнутая цепочка создает ситуацию, когда номиналы математически не сходятся. Производству приходится выбирать, какой размер считать главным. Лучше задавать базовые размеры и отдельно указывать допуски на критические элементы.
Если деталь относится к серии, нужно точно указать обозначение и исполнение. Похожая марка может отличаться толщиной пластины, длиной анкеров или расположением отверстий. Название «МН-1» без ссылки на конкретный лист не обеспечивает однозначность.
Что проверить до передачи в производство
- совпадают ли размеры на видах и в спецификации;
- указаны ли марка стали и диаметр анкеров;
- понятны ли тип и размер сварных соединений;
- задана ли монтажная база или осевые риски;
- есть ли требования к отверстиям, резьбе и покрытию;
- учтено ли положение арматуры и опалубки;
- можно ли надежно закрепить изделие при бетонировании.

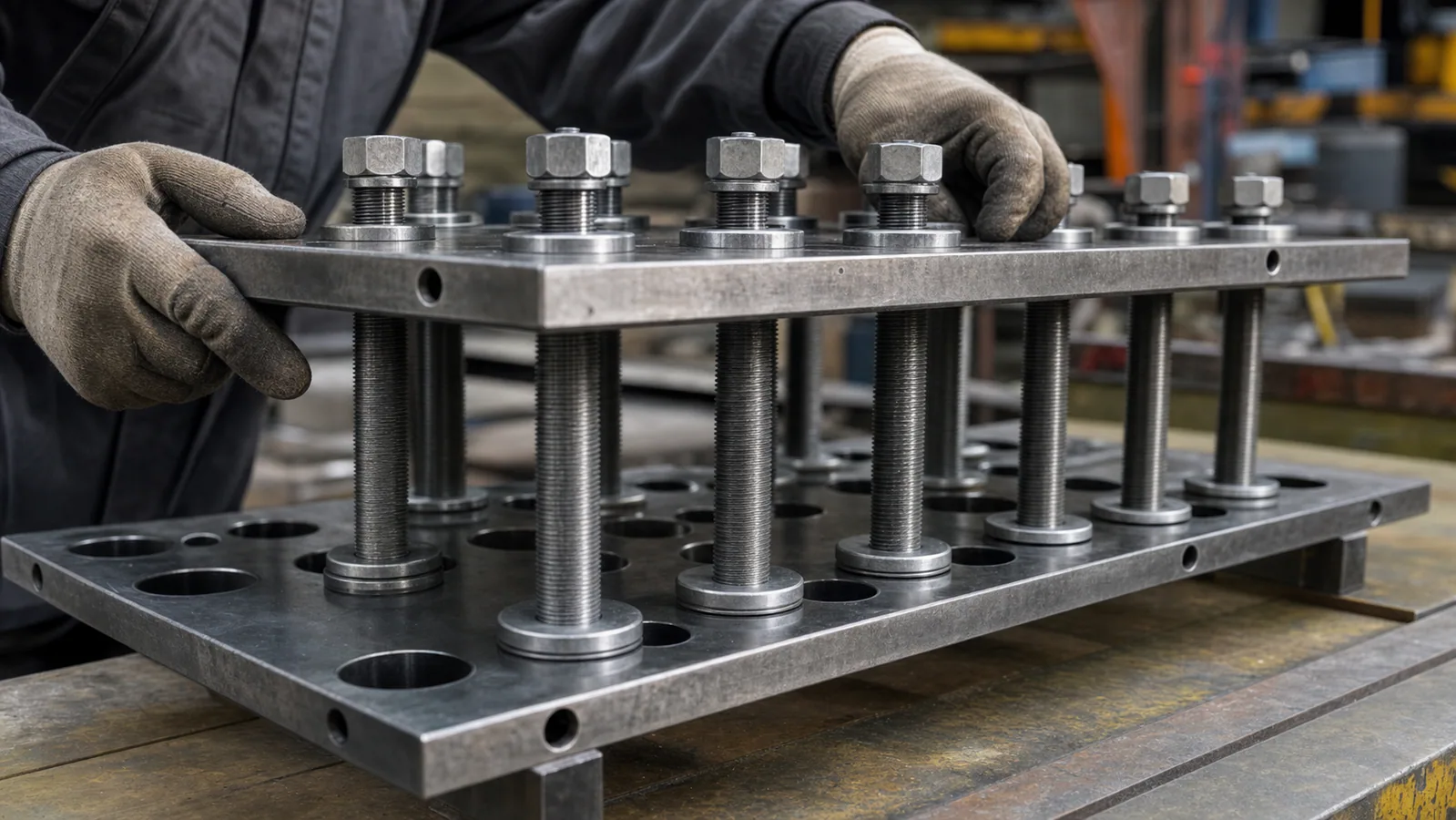

Шаблон как средство повторяемости
Для серии закладных деталей шаблон уменьшает разброс. Он задает положение анкеров, отверстий и базовых рисок. Но шаблон должен быть изготовлен и проверен не менее тщательно, чем сама деталь: ошибка в оснастке повторится на всей партии.
Первое изделие собирают и измеряют отдельно. После подтверждения геометрии шаблон допускают к серии. Если в чертеж вносят изменение, оснастку маркируют новой ревизией или дорабатывают с повторной проверкой. Старый шаблон нельзя оставлять рядом без явного статуса.
Для анкерных групп временный монтажный шаблон может входить в поставку. Он удерживает шпильки при установке и бетонировании. Важно различать производственный кондуктор завода и монтажный шаблон объекта: у них разные функции и требования к жесткости.
Как сварка меняет геометрию
При приварке анкеров пластина нагревается неравномерно и может выгнуться. Чем тоньше лист и больше сосредоточенных швов, тем выше риск. Последовательность сварки выбирают так, чтобы распределить тепловложение. Деталь фиксируют, но после снятия с приспособления снова контролируют.
Нельзя исправлять большой зазор чрезмерным швом. Это увеличит нагрев и не обязательно обеспечит правильную передачу усилий. Подготовка сопряжения и положение анкера проверяются до сварки.

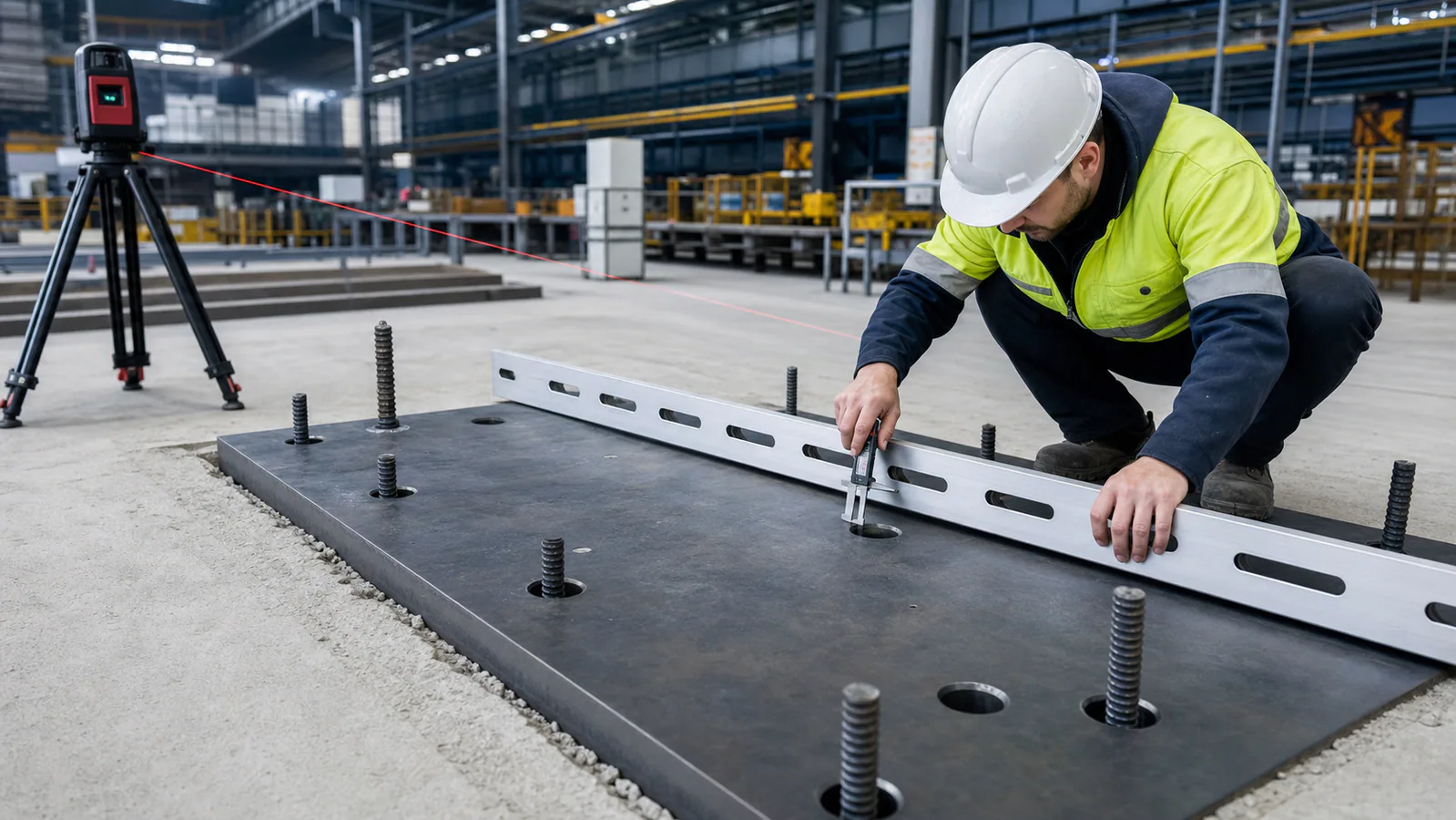

После охлаждения измеряют не только шаг анкеров, но и плоскостность рабочей поверхности. Выпуклая пластина плохо прилегает к сопрягаемой детали. Силовая затяжка может создать непредусмотренное напряжение или оставить зазор.
Отверстия и резьбовые элементы
Отверстия должны соответствовать способу крепления и допускам проекта. Увеличивать их «на всякий случай» опасно: меняется площадь опирания шайбы и точность положения. Если нужен монтажный запас, его задает проектировщик, а не сверловщик в цехе.
Резьбу защищают при окраске, перевозке и бетонировании. Пластиковый колпачок или другая защита дешевле восстановления поврежденных витков на площадке. Гайки проверяют по резьбе до отправки, особенно при нестандартных диаметрах.
Комплект шайб и гаек указывают в спецификации. Фраза «метизы по месту» переносит риск на монтаж. Для анкерной группы полезно упаковать крепеж отдельным подписанным комплектом по каждой марке или фундаменту.
Покрытие и зоны контакта с бетоном
Не вся закладная деталь нуждается в одинаковой защите. Часть остается в бетоне, рабочая пластина выходит наружу, а зона последующей сварки должна быть подготовлена особым образом. Границы покрытия задают в документации.
Окраска поверхности, предназначенной для приварки металлоконструкции, заставит монтажника снимать слой. Если граница не обозначена, он может повредить больше защитной площади. После монтажной сварки участок очищают и восстанавливают совместимой системой.
Горячее цинкование или другая защита может влиять на резьбу и размеры отверстий. Такие процессы учитывают при изготовлении, а не применяют к готовому чертежу без проверки. Отверстие, рассчитанное без слоя, после покрытия может потребовать калибровки.
Маркировка для монтажника
Марка должна читаться после хранения на площадке. Бумажная наклейка быстро теряется, а надпись в зоне бетонирования становится недоступной. Устойчивую маркировку размещают на видимой части или бирке и связывают с упаковочным листом.
Полезно наносить осевые риски и отметку ориентации. Квадратная пластина может быть геометрически симметричной, но расположение анкеров или отверстий — нет. Стрелка «ось А» или обозначение стороны помогает избежать поворота на 90 градусов.
Для множества одинаковых фундаментов удобно добавить номер позиции по плану. Тогда бригада не ищет соответствие между общей маркой и конкретной точкой установки.

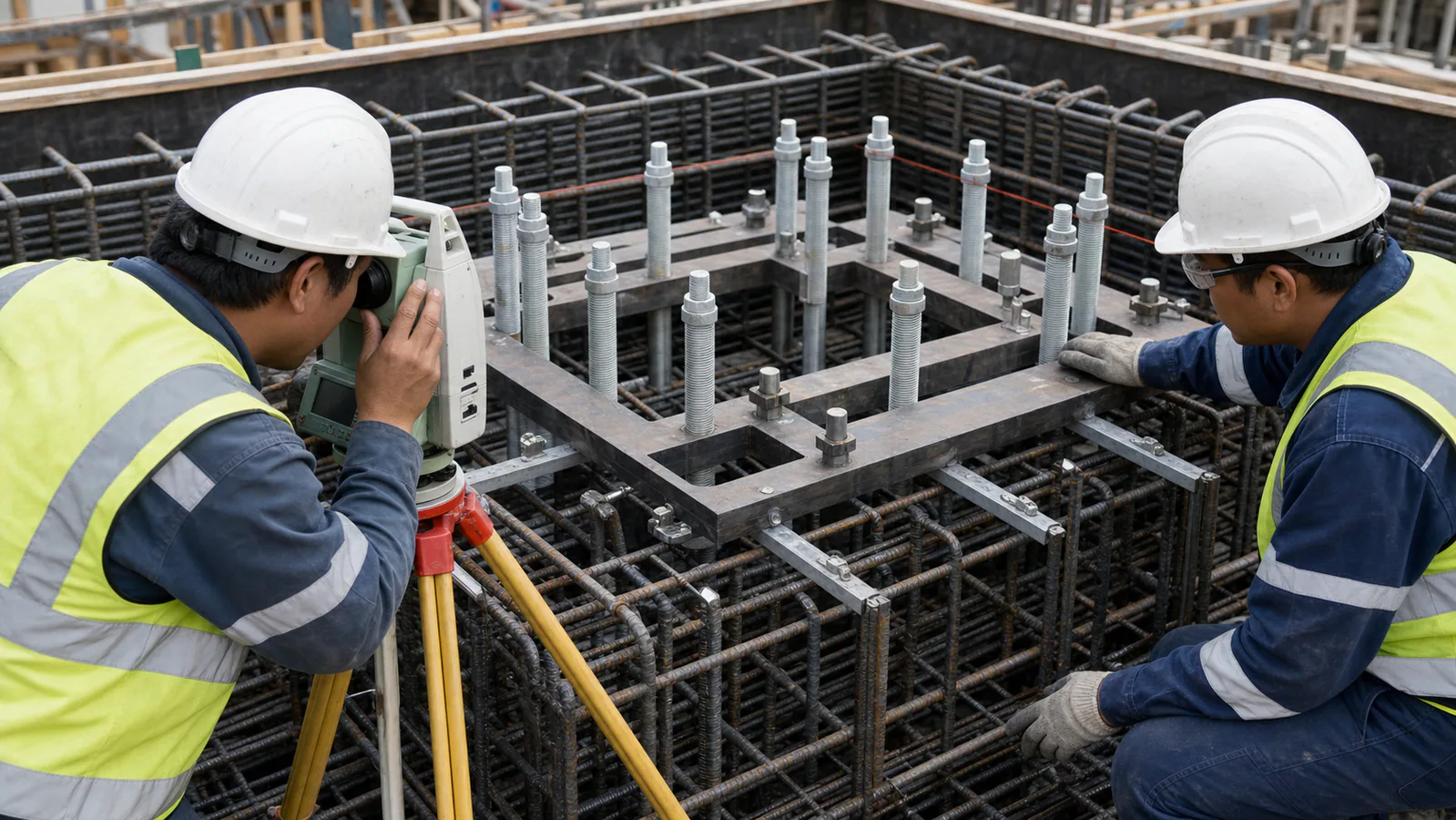

Фиксация в опалубке и арматуре
Закладную устанавливают не в пустом пространстве. Ей мешают стержни арматуры, стяжки опалубки и другие детали. Конфликт желательно увидеть в модели или на совмещенном чертеже. Подрезать рабочую арматуру ради закладной без решения конструктора нельзя.
Способ фиксации должен удерживать изделие от смещения и всплытия при подаче смеси и вибрировании. Привязка мягкой проволокой иногда достаточна для небольшой детали, но тяжелая анкерная группа требует жесткого шаблона и опор. Временное крепление не должно менять расчетную арматуру.
Перед бетонированием проверяют оси, отметку, ориентацию и защиту резьбы. Результат фиксируют актом или контрольной схемой в объеме проекта. После начала подачи бетона исправить положение уже трудно.
Контрольный момент Что измеряют Что может пойти не так После изготовления Габариты, анкеры, отверстия, плоскостность Сварочная деформация или ошибка шаблона До установки Марку, комплектность, состояние резьбы На фундамент попадет другое исполнение В опалубке Оси, отметку, ориентацию, жесткость фиксации Изделие сместится при бетонировании После бетонирования Фактическое положение и доступные размеры Отклонение обнаружится только при монтаже Перед стыковкой Состояние рабочей поверхности и привязки Подгонка крупной конструкции на месте

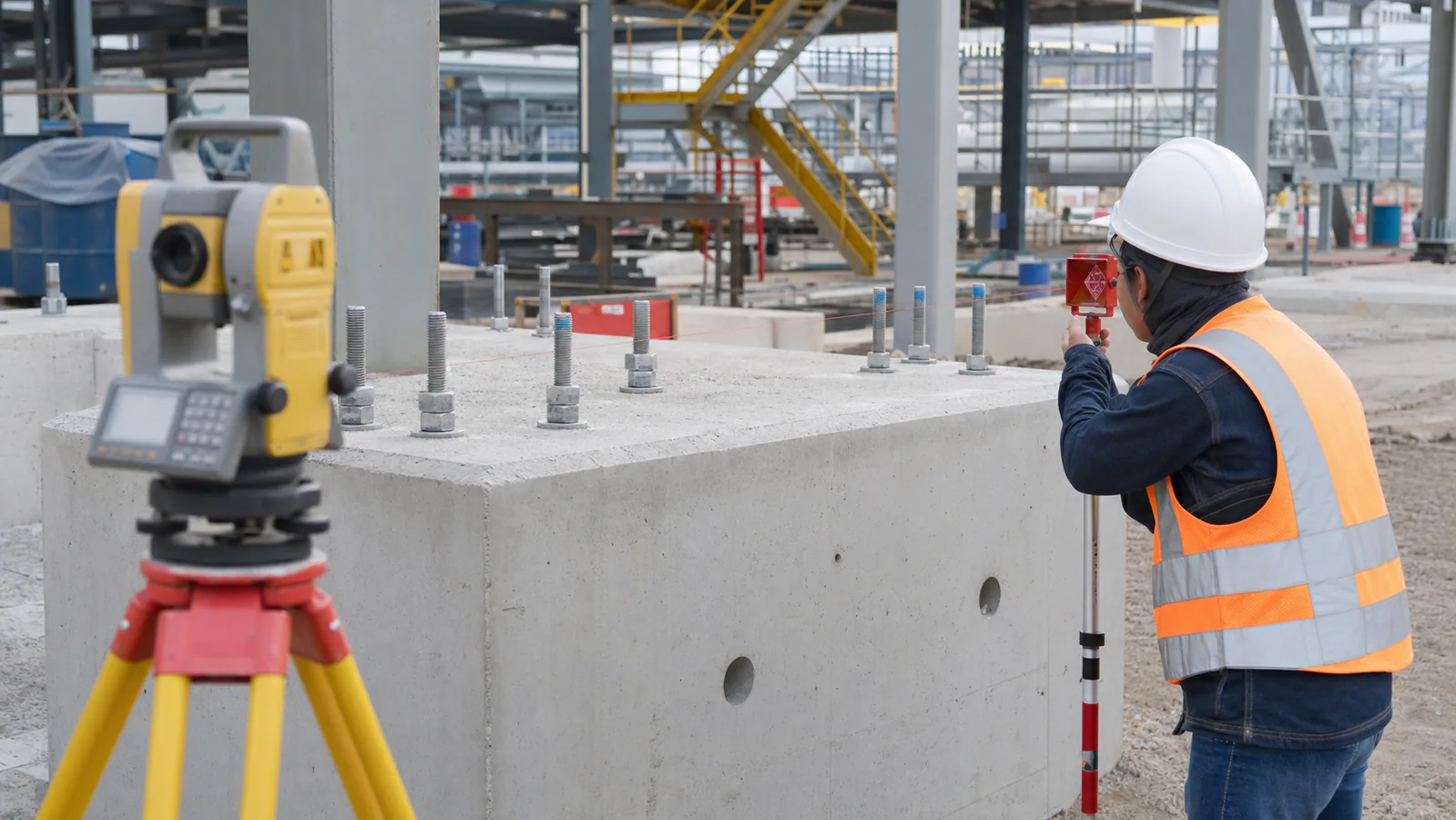

Исполнительная съемка после бетонирования
До изготовления сопрягаемых металлоконструкций желательно получить фактические координаты ответственных закладных. Особенно это важно для реконструкции, анкерных групп колонн и длинных рядов опор. Исполнительная съемка показывает системное смещение и локальные отклонения.
Результат сравнивают с проектными допусками. Наличие отклонения не означает автоматическую переделку, но решение должен принять проектировщик. Иногда достаточно скорректировать одну соединительную деталь, иногда требуется усиление или переустановка.
Подгонять все последующие элементы под ошибку без фиксации опасно. Изменение одной базы может нарушить геометрию всего каркаса. Исполнительная схема помогает выбрать решение на уровне системы.
Что делать при несовпадении
Сначала фиксируют фактическое положение и марку. Затем проверяют, где возникла ошибка: в изготовлении, разбивке, установке или бетонировании. От этого зависит не только ответственность, но и наиболее рациональный способ исправления.
Самовольное рассверливание, подрезка анкеров или приварка случайной накладки могут ослабить узел. Техническое решение учитывает действующие усилия, остаточную площадь, сварку и защиту. После доработки изменения вносят в исполнительную документацию.
Если отклонение повторяется, проверяют шаблон и геодезическую базу. Исправление каждой детали по отдельности не устраняет системную причину.
Практический порядок работы
- Определить назначение детали и критические монтажные базы.
- Проверить чертеж, допуски и совместимость с арматурой.
- Изготовить и принять первый образец или шаблон.
- Контролировать геометрию после сварки и охлаждения.
- Нанести маркировку, оси и защитить резьбу.
- Проверить положение перед и после бетонирования.
- Согласовать отклонения до изготовления сопрягаемых марок.
Итог
Точность закладных изделий формируется совместно заводом, геодезией и строительной площадкой. Идеальная деталь, смещенная в бетоне, так же бесполезна, как точно установленное изделие с неверной группой отверстий.
Единые базы, проверенный шаблон, контроль после сварки, устойчивое крепление и исполнительная съемка создают непрерывную цепочку качества. Она позволяет монтировать крупные металлоконструкции по проекту, а не приспосабливать их к факту резкой и сваркой на высоте.
