Что делать, если в газовом котле падает давление: причины снижения при работе на отопление и ГВС, нормальная рабочая сила сжатия в системе отопления и способы ее поднять

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

• Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
• Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
• Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
• Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Как проверить давление в котле и контуре

Контроль за давлением в системе осуществляется с помощью приборов, которые измеряют и отражают давление в контуре с помощью цифрового или механического стрелочного циферблата. Датчики устанавливаются производителем на выходном патрубке котла.

В процессе монтажа системы манометры устанавливают также возле коллекторов, которые распределяют теплоноситель в различные части или этажи здания.

Группа безопасности для котлов в системе отопления помогает контролировать температурный режим, давление в контуре, предохраняет оборудование от разрушения, отводя излишнее давление наружу

Дополнительный контроль давления требуется при использовании бойлеров для нагрева воды, в системах теплых полов. Падение или повышение давления может по-разному наблюдаться на разных участках отопительной системы.

Замкнутый контур позволяет увеличить давление в системе, что повышает ее безопасность, так как при более высоком давлении температура закипания жидкости повышается

При запуске газового котла проверяют показатели манометра пока отопительная вода еще холодная — давление не должно быть ниже минимального значения, на которое указывает красная настраиваемая стрелка манометра. Настройку проводит представитель компании, с которой заключен договор на обслуживание и поставку газа.

Начальная настройка выполняется при первом запуске отопления. В дальнейшем давление проверяют каждую неделю, при необходимости подпитывают систему водой. Подпитку проводят при температуре теплоносителя ниже 40 °C.

Причины роста давления в газовом котле

Обнаружить рост давления в газовом котле помогают, кроме показателей манометра, частый сброс воды через предохранительный клапан и блокировка работы устройства. Определив высокое давление, прежде всего, сбрасывают лишний воздух через краны Маевского и отключают котел. Причин неисправностей может быть несколько.

Нормальное верхнее значение давления обеспечивается системой путем сброса избытка теплоносителя через предохранительный клапан в дренаж

К повышению напора в газовом котле может привести повреждение перегородки вторичного теплообменника, которая служит одновременно для изоляции и увеличения площади соприкосновения двух контуров —отопления и горячего водоснабжения.

Вторичный теплообменник осуществляет забор воды из контура отопления для подготовки и подачи ГВС в двухконтурном котле. Повреждение перегородки приводит к продавливанию воды из контура ГВС в систему отопления, увеличивая давление в ней.

Вторичный теплообменник служит для обслуживания системы горячего водоснабжения. Вода для ГВС нагревается в результате контакта с теплоносителем отопительного контура. От смешивания двух контуров систему защищает металлическая перегородка, повреждение которой приводит к обмену жидкостями и нарушению нормального давления

Замена теплообменника решит проблему. Выполнить самостоятельно ремонт можно, но делать это нежелательно, так как вмешательство в работу газового оборудования требует наличия знаний и опыта в этой сфере. К тому же самостоятельный ремонт котла лишит вас права на гарантийное обслуживание.

Сбой в работе автоматики газового котла или разболтанная крыльчатка насоса, которая подсасывает воздух также увеличивает давление в газовом котле. Неполадки оборудования, которые приводят к нарушениям нормального напора, могут быть как следствие заводского брака, поломки управляющей платы, неправильно настроенной системы. Устранить такого рода проблему сможет только квалифицированный мастер.

Повышение давления в отопительном контуре

Что делать, если давление в системе отопления чрезмерно повышается?

Прежде всего нужно установить причину, а их может быть несколько:

• Неправильное заполнение контура, его завоздушивание. Из-за быстрого наполнения отопительной магистрали в ней могут образоваться воздушные пробки. Чтобы избежать этого явления, при запуске отопления наполнять его нужно медленно.
• Температура в контуре слишком высокая. Любое повышение температуры и теплоносителя приводит к его расширению и увеличению давления в системе. Нужно не допускать слишком сильного повышения, чтобы уберечь отопительное оборудование от критических нагрузок.
• Прекращение движения теплоносителя. Причиной может стать перекрытая запорная арматура, закупорка фильтра-грязевика, воздушные пробки.

Чтобы выявить проблемный участок, необходимо шаг за шагом обследовать весь контур.

Контролировать и чистить фильтр необходимо сразу после первого запуска котла, а затем еще раз через неделю. Далее проводят плановые проверки и чистки 1 раз в месяц или сезон, в зависимости от степени загрязненности теплоносителя

К утечкам может привести поломка крана подпитки — износ прокладки вентиля, механические повреждения деталей, попавшая между седлом и прокладкой окалина. Если кран пропускает, то лишняя вода, поступая из системы водоснабжения в отопительную магистраль, увеличивает напор в ней, ведь давление в трубопроводе ХВС всегда выше. Нужно подкрутить кран или заменить его, если он вышел из строя.

Воздушные пробки — распространенная причина проблем в работе отопительной системы. К ним могут привести как неисправности самого газового котла, так и проблемы в контуре или неправильный запуск отопления.

Устранить неполадки поможет перезапуск системы — ее медленное заполнение теплоносителем, начиная с самой нижней точки, пока из верхней точки контура не пойдет вода. Все краны для стравливания воздуха при этом должны быть открыты. Завоздушивание системы могут привести как к росту, так и к понижению давления.

Падение давления и причины

В этом разделе вы узнаете, почему падает давление в системе отопления и как с этим бороться. Причины могут быть самыми разными, поэтому практикуется комплексная проверка всего контура.

Падает давление в системе при включении горячей воды

Эта проблема носит распространённый характер, такие жалобы поступают от многих пользователей. Суть такова – открываешь кран с горячей водой, и вместе с этим падает давление в системе отопления. Ничего страшного в этом нет, так как это явление связано с особенностями конструкции некоторых двухконтурных котлов. Специалисты говорят о том, что по факту оно не падает, а манометр показывает неправильное значение.

Когда падает давление в газовом котле, он уходит в ошибку и не включается – такая схема реализована во многих двухконтурных агрегатах. Если вы открываете кран с горячей водой, а потом отопление не восстанавливает свою работу, следовательно, давление всё-таки падает – нужно разбираться с причинами. Например, этому может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Падает давление из-за протечек

Такая неполадка, как протечка теплоносителя, приводит к тому, что в контуре постоянно падает давление. Задача пользователя заключается в осмотре всей системы отопления – вода может выходить буквально через каждый узел. Например, причинами утечек часто становятся плохо зажатые соединения, прохудившиеся теплообменники, трещины в трубах и батареях отопления. Обычно герметичность проверяется ещё на этапе первоначального запуска контура, но она может нарушиться и впоследствии.

Давайте посмотрим, что нужно осмотреть и проверить, если падает давление в системе отопления закрытого типа:

• Соединительные фитинги – чем больше соединений, тем меньше надёжность системы;
• Отопительные батареи – даже мельчайшая трещина может привести к тому, что из неё польётся теплоноситель;
• Расширительные бачки – убедитесь в отсутствии нарушения их герметичности;
• Двухконтурные котлы – если давление падает из-за протечки, под ними могут образовываться лужи воды.

Найденные неисправности устраняются, после чего система подпитывается водой до восстановления нормального давления.

Воздушные пробки

Трещины и отсутствие герметизации в системе отопления приводят не только к протечкам, но и к обратному явлению – засасыванию воздуха в контур. В результате этого в нём образуются пузырьки воздуха. Часть из них ликвидируется спускниками воздуха, но они присутствуют далеко не во всех системах. Если давление в системе падает, вероятно, имеет место сильное завоздушивание отопления.

Также воздушные пузырьки могут образовываться в результате неправильного заполнения контура – в нём образуются воздушные пробки, из-за которых и падает давление в системе отопления. Завоздушивание становится причиной и многих других явлений:

• Бульканье и журчание, распространяющееся по трубам – это звуковые эффекты вызываются воздушными пузырьками;
• Холодные батареи и участки труб – падает не только давление, но и эффективность обогрева;
• Коррозия металла – наличие в системе отопления воздуха приводит к истончению металлических компонентов.

Таким образом, поднять давление в котле поможет банальное развоздушивание системы.

Проблема с расширительным баком

Падает давление в котле Baxi или в котле Ардерия – довольно распространённые проблемы, мучающие пользователей. Обычно причиной этого становятся утечки в трубах и радиаторах, неправильная работа крана подпитки, прохудившиеся теплообменники. Но иногда проблема кроется в мембранных расширительных бачках. Каким-то образом они не могут поддержать номинальное давление в системе отопления – оно падает.

Решение задачи – замена расширительного бачка. Но прежде чем приступать к его демонтажу, необходимо исключить другие поломки, вызывающие снижение напора в трубах. Обязательно проверьте теплообменник, осмотрите трубы и радиаторы, убедитесь в отсутствии пузырьков воздуха. Как избавляться от завоздушивания – мы уже рассказывали в наших обзорах.

Неисправность измерительного оборудования

Иногда поиск причин, по которым падает давление в системе отопления, не даёт совершенно никаких результатов. Трубы герметичны, вода нигде не капает, воздух не подсасывается, расширительный бачок цел, теплообменник герметичен. Самое время паниковать и вызывать специалиста. Но делать этого не нужно – если вы заметили, что давление постоянно падает, возможно, неисправна автоматика двухконтурного котла или сам манометр.

Контрольно-измерительная техника действительно имеет свойство периодически ломаться – как и любое другое оборудование. А в нашем случае оно может показывать, что давление теплоносителя падает, в то время как оно находится в норме. Диагностировать неисправность манометров и манометрических датчиков сложно – необходимо как-то удостовериться в корректности снимаемых показаний. Для этого вы можете обратится к помощи специалистов.

Если вы действительно уверены, что давление отображается неверно и на самом деле не падает, купить новый манометр и замените его. С гарантийным оборудованием потребуется вызов мастера из сервиса.

Расширительный бак и его прокачка

В системе закрытого типа причиной падения напора в контуре может стать выход из строя расширительного бака.

• Частые подпитки системы. Если существует потребность дополнительно вводить в систему теплоноситель, как минимум, раз в неделю, без видимых утечек, то проблема заключается в некорректной работе расширительного бака;
• Разброс показаний манометра для разных режимов работы системы. Резкое падение напора теплоносителя в системе при использовании горячего водоснабжения также свидетельствует о неисправностях в РБ.

Давление внутри расширительного бака

Для проверки работоспособности необходима прокачка бака и проверка соответствия давления в нем давлению в системе отопления.

Последовательность действий прокачки:

1. Перекрыть запорные краны (прямой и обратной подачи воды);
2. Открыть штуцер, сливать воду, пока величина напора в котле не станет равна нулю;
3. Снять показания на бачке расширения в положении штуцера «открыто». Наличие конденсата на РБ не должно наблюдаться;
4. Нагнетать воздух насосом в РБ до того, как из штуцера не перестанет течь жидкость. Дать стечь воде из бачка полностью;
5. Выпустить воздух;
6. Повторить процедуру, удерживая давление в РБ на уровне 1,1…1,3 бар;
7. Открыть запорную арматуру;
8. Запустить теплоноситель в сеть. Установить уровень давления 1…1,1 бар.

Нагнетание воздуха

При отсутствии специального насоса для РБ можно использовать обычный велосипедный.

Внимание! Большинство производителей в паспорте оборудования указывают значение давления на воздушном отсеке. Это значительно упрощает процедуру подбора расширительного бака для котла.

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Проверить показатели давления в расширительном баке можно с помощью автомобильного манометра, подкачать его — с помощью автомобильного насоса

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Как установить

Установка расширительного резервуара не имеет особых трудностей, то есть совсем необязательно владеть какими-либо навыками и мастерством. Процесс монтажа также не отнимет много времени. Установка осуществляется легко и быстро. Но, все же, следует придерживаться инструкции, и внимательно выполнять каждые шаги.

1. Сначала следует отключить систему отопления, то есть отключить котел. Затем следует взять бак и с помощью обычного насоса для автомобилей накачать его воздухом. Для этого следует демонтировать специальную заглушку, которая имеется на верхней части приспособления. Это первый этап подготовительных работ.
2. Затем необходимо слить всю воду из отопительных магистралей. Для этого нужно открыть кран и ждать, пока вся жидкость не освободит трубы и радиаторы.
3. Теперь можно устанавливать резервуар. Вообще, резервуар можно монтировать в любом месте, но желательно установить его возле котла на трубе, по которой вода поступает в котел. Для монтажа используют специальные тройники. Рекомендуется также использовать клапан запорного типа. Он нужен для того, чтобы в случае необходимости перекрыть вход теплоносителя в резервуар.
4. Теперь открывают кран и заполняют систему теплоносителем. Затем включают котел.

На этом все! Если резервуар установлен в соответствии со всеми пунктами инструкции, то он будет функционировать правильно.

Когда температура теплоносителя поднимется, излишки жидкости поступят в резервуар, а когда температура снова придет в норму, жидкость вновь вернется в трубы.

Если бак подобран неправильно, то его вместимости может не хватить на количество теплоносителя, расширяющегося при нагреве. Если такое произойдет, то давление будет расти, в результате чего происходит сброс жидкости из системы автоматически, и котел прекратит свою работу. После отключения котла, его можно вновь включить. Если же в доме долгое время не будет жильцов, и некому будет включить систему, то из-за морозов, она просто перестанет функционировать. Придется заменить котел.

Исходя из всего вышесказанного, можно сделать вывод, что расширительный резервуар представляет собой один из самых главных элементов любого отопления.
Он играет роль своеобразного предохранителя, куда будет стекаться часть теплоносителя в случае его теплового расширения. Если в системе не будет такого бака, то при повышении температуры жидкости будут происходить постоянные аварийные отключения.

Итак, чтобы все отопление работало в бесперебойном режиме, и приносила в дом тепло и уют, резервуар должен быть подобран правильно, ведь именно правильный расширительный бачок способствует правильную работу всей отопительной системы.

Плюсы и минусы

Закрытые расширительные резервуары имеют ряд преимуществ над открытыми:

• Закрытые аналоги совсем необязательно устанавливать на чердаке, его можно установить возле самого котла. А открытые обязательно нужно устанавливать на самой высокой точке системы.
• В закрытых бачках вода не имеет доступа к контакту с воздухом, а значит, кислород не будет растворяться в воде и создавать помехи при движении теплоносителя.
• Большинство людей превратили чердаки своих домов в жилые помещения, поэтому, в случае использования закрытых баков, наблюдается экономия места, так как их можно устанавливать где угодно.

Недостатки закрытых бачков следующие:

• Высокая стоимость.
• Требуется время от времени подкачивать воздух в устройство.

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

Грамотный расчет системы отопления

В частных домах необходимо ответственно относиться к выбору расширительного бака. Если объем будет недостаточен, и не состоится запуск системы, возникает большая вероятность замораживания труб.

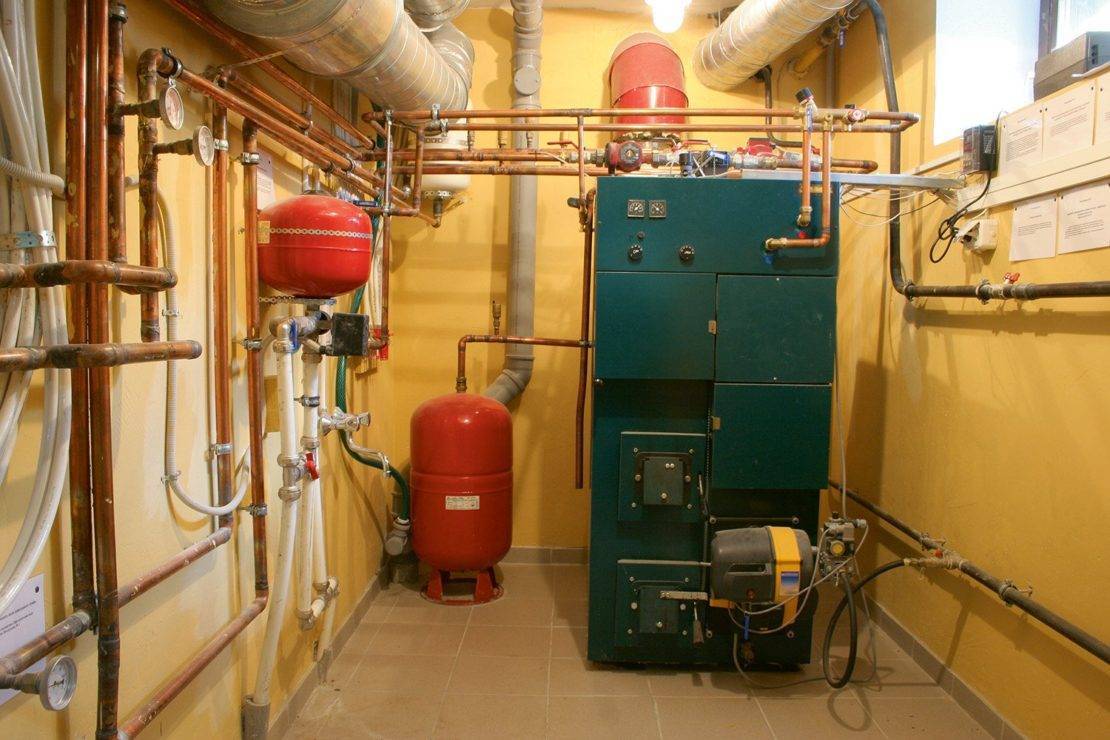

Разнообразие расширительных баков

Проверку установленного оборудования следует проводить дважды – непосредственно после монтажа и по наступлению холодного времени года (при большей интенсивности нагрева).

Как избежать попадания воздуха в отопительную систему

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

1. Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
2. Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
3. Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
4. Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
5. Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
6. Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Какие ещё причины возможны?

Упоминания заслуживают ещё несколько причин, которые повлияют на падение давления в системе отопления.

• Если протекает используемый теплоноситель в местах пересечения трубопроводов;
• коррозия (места поражённые ржавчиной);
• некачественная работа при монтировании отопительной системы;
• появление на котловом теплообменнике микротрещин;
• либо разрыв мембраны уже упоминавшегося расширительного бака;
• выход из строя автоматики котла (такое происходит только при длительном сроке эксплуатации).

Своевременно замеченная или вообще недопущенная неисправность, обеспечат ваш дом или квартиру постоянным необходимым теплом, которое будет обеспечиваться бесперебойным и стабильным давлением в ваших отопительных система.

Падает давление в системе отопления в чем причина и как его восстановить

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

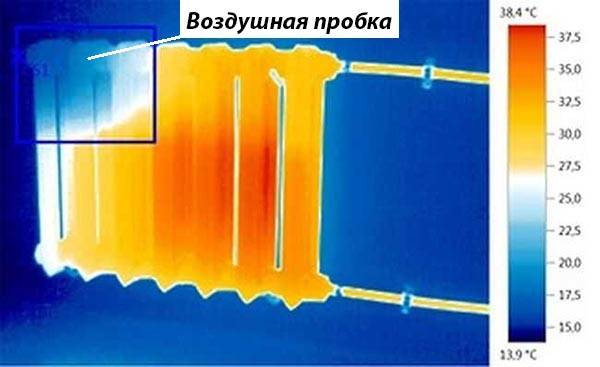

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

• неисправность оборудования;
• запуск системы произведен с нарушениями;
• отказ автоматики;
• образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

• заполнение контура ГВС осуществляется из верхней точки;
• при запуске производится ускоренное заполнение системы водой;
• перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
• не произведен спуск воздуха из радиаторов после ремонта;
• вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

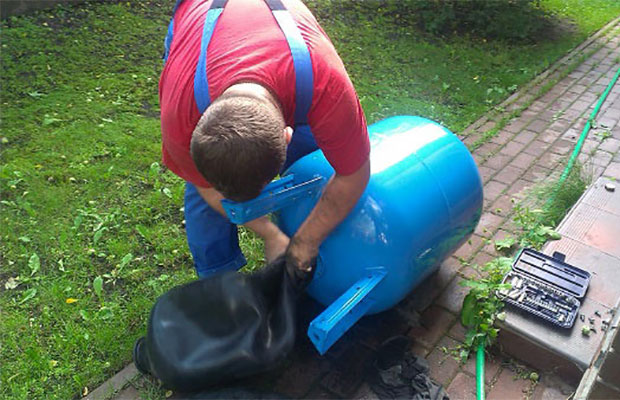

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

1. Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
2. Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
3. Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Причины снижения давления

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Существуют следующие причины образования воздушных пробок:

1. Несоблюдение требований к чистоте и качеству теплоносителя.
2. Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
3. Воздух может подсасываться в контур через негерметичные участки и соединения.
4. Автоматический воздухоотводчик может засориться или неправильно работать.

Проблемы с расширительным баком

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.

Течь в системе отопления

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

• из строя может выйти автоматика котла;
• микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
• вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
• течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Норма и контроль

Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.

Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.

В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Причины снижения давления в сети теплоснабжения

Провоцирующих факторов всего два – сбой в работе нагревательного оборудования или утечка в системе трубопровода. Если проблема с котлом отопления в частном доме, дефект устраняется своими руками, в многоквартирных жилых домах это работа специалистов. Протечку сети можно устранить своими руками.

Течь в системе отопления

Давление упадет, если случился гидроудар в системе отопления. Гидравлический сбой приводит к разгерметизации конструкции. В итоге теплоноситель утекает, давление падает. Чаще всего зона течи – это стык радиаторов с трубопроводом, межсекционные стыки. Но если трубы и батареи старые, течь появляется в месте коррозии металла.

Чтобы проверить целостность мембраны в расширительном герметичном баке, нажимается ниппель вверху прибора. Воздух выходит с водой, зона утечки найдена, если воздух выходит без воды, проблема в другом месте.

Избыток воздуха в системе

Тестовый запуск и ввод сети в эксплуатацию связаны с выпуском избыточного воздуха из сети

В этом случае воздух стравливается из контуров и котла, потому важно заметить показатели манометра на котле. Если при работе сети показания манометра падают, причина одна – из теплообменника выходит воздух. Газ попадает в контур системы или выпускается автоматическим воздухоотводчиком

Стравливание газов воздухоотводчиком – это нормально, но при засоре клапана избыток поступает в сеть отопления и давление падает

Газ попадает в контур системы или выпускается автоматическим воздухоотводчиком. Стравливание газов воздухоотводчиком – это нормально, но при засоре клапана избыток поступает в сеть отопления и давление падает.

Причины попадания избытка воздуха в сеть нагрева:

• нарушение нормативов заполнения – вода в сеть подается большой струей;
• заливка некачественного теплоносителя с большим содержанием газов;
• подсос воздуха через разгерметизированные стыки;
• засор автоматического воздухоотводчика.

Определить скопление газов в радиаторах и трубопроводе поможет шум в батареях отопления. Посторонние звуки допустимы только при заполнении контуров теплоносителем. Если шум слышно при запуске сети в постоянном режиме, это признак завоздушивания.

Проблема с расширительным баком

Расширительный бак или компенсатор устанавливается на любую систему отопления. Устройство нужно для компенсации давления при нагреве и охлаждении теплоносителя. Открытый бак работает по простому принципу – при нагреве воды ее объем в баке увеличивается, при охлаждении – уменьшается. Давление в герметичной сети поддерживается оптимальное.

Другое дело – закрытый расширительный бак. Внутри прибор поделен на два отсека – для воды и воздуха. Между отсеками расположена гибкая мембрана. При нагревании теплоносителя объем воды увеличивается, мембрана перемещается в сторону воздушной камеры. Остывая, теплоноситель уменьшается в объемах, а для поддержания давления, мембрана смещается в сторону отсека с водой. Для этого нужен постоянный объем воздуха. И если бак неисправен, воздух выходит, давление падает.

Прочие причины

Иногда давление на манометре постоянно ползет вверх – это тоже неисправность. Требуется разобраться, почему растет давление в газовом котле. Как правило, это поломка крана залива теплоносителя – он будет пропускать воду в систему. Также может образоваться дефект вторичного теплообменника, он встречается только в двухконтурных котлах.

Теперь о том, почему падает давление в котле отопления:

1. Течь. При прокладке трубопровода скрытым образом хозяева не всегда видят разгерметизацию системы. То же самое с контурами теплых полов – тут протечку не видно, пока она не проявляется мокрым пятном на полу.
2. Нарушение технологии выкладки сети. Плохо закрепленные стыки, поломка трубы, большое количество изгибов или подбор неверного сечения вызывают падение уровня давления.
3. Микротрещины на теплообменнике котла. Чаще всего встречаются с чугунными изделиями, если в них наливают холодную воду. Несмотря на прочность, чугун отличается хрупкостью и может не выдержать гидроудара.
4. Вышла из строя система контроля и управления котлом.
5. Применение радиаторов из алюминия. Проблема заключается в образовании тонкой пленки внутри туннеля – она формируется при контакте металла с водой. Физический процесс сопряжен с выделением водорода, при сжатии которого снижается давление в сети.

Проблема в расширительном баке

Объем воды, заполняющей отопительный контур, меняется в зависимости от уровня нагрева. При повышении температуры объем воды увеличивается, что влечет за собой изменение гидравлического давления внутри закрытой системы отопления.

В этот момент элементы отопительного контура претерпевали бы повышенную нагрузку, чреватую их поломкой. Но этого не происходит, так как конструкция котла дополняется системой безопасности, включающей расширительный бак, который принимает образующийся избыток воды.

Устройство и принцип работы расширительного бака, разделенного мембранной на две камеры, расположение воздушного клапана и патрубка для присоединения к водной магистрали

Для установки на отопительные трубопроводы используют открытые и закрытые расширительные баки. Открытые баки устанавливаются вне котельных, например, на чердаках, и снабжаются целой системой патрубков для присоединения расширительной, циркуляционной, сигнальной, переливной труб.

Все модели настенных как двух-, так и одноконтурных котлов оснащаются встроенными расширительными баками. Они относятся к закрытому типу, имеют всего один патрубок и две внутренние полости, разделенные мембраной. Для обеспечения нормативного давления в расширительном бачке, в его верхней полости находится воздух или инертный газ, например, аргон и имеется воздушный клапан с ниппелем.

Избыток теплоносителя по трубе поступает в нижнюю полость. Мембрана изгибается, воздух сжимается в верхней полости, и теплоноситель занимает часть внутреннего пространства расширительного бака.

Излишек теплоносителя, получившийся во время нагрева, сбрасывается предохранительным клапаном самого котла или системы отопления. При необходимости жидкость пополняют через подпиточный кран котла.

В открытых и закрытых расширительных баках протечки возникают в местах резьбовых соединений патрубков с трубами. Чтобы их устранить, подтягивают накидные гайки или заменяют прокладки, как об этом говорилось выше.

Металлические корпуса расширительных баков подвержены коррозии из-за наличия в массе воды пузырьков с кислородом. Коррозия приводит к образованию свищей (отверстий), которые становятся местом протечки теплоносителя.

Чем чаще приходится закачивать в систему новую порцию воды, тем выше риск повреждения корпуса расширительного бачка и прочих металлических компонентов. При наличии свищей бак меняют на новый.

4 Как починить гидробак – инструкция для всех

Обычно жалобы на этот узел начинаются со слов: «Я поднимаю давление, а ничего не происходит». Причем сама расширительная емкость может стоять отдельно или являться частью котла. Как мы говорили выше: отсутствие реакции на подкачку компенсатора – это первый признак дефекта его мембраны. Что делать в этом случае? Разумеется, менять эту мембрану:

Заглушаем вентиль под баком, отрезая этот узел от системы отопления.
Демонтируем бак, скручивая его с вентиля

Причем под ним нужно заранее поставить пустой тазик или ведро, куда сольется остаток воды, содержащейся в баке. Внимание! Вода может быть горячей, поэтому демонтажем стоит заниматься спустя час после закрытия нижнего вентиля.

Вскрываем корпус компенсатора, отвинтив гайки на фланце. При этом гайки лучше скручивать последовательно – по 2-3 оборота на каждую, во избежание перекосов

При сборке фланцевого узла используйте эту же схему.
Извлекаем порванную мембрану и монтируем не ее место новую, которую можно купить заранее или после изъятия старой.
Собираем бак и ставим его на место, накрутив на вентиль. Обратите внимание на фитинги-американки – они облегчают монтаж и демонтаж любого разборного соединения в системе отопления. Если под вашим баком стоит обычный фитинг, поменяйте его на американку.
Накачиваем компенсатор с помощью велосипедного насоса, подсоединяемого к ниппелю в верхней части корпуса. Оптимальное давление в этом случае – 1,5-3 атмосферы.
Открываем вентиль под баком и доливаем в систему нужный объем воды.

Извлекаем порванную мембрану и монтируем не ее место новую, которую можно купить заранее или после изъятия старой

По этой схеме можно починить только разборный бак. Если ваш компенсатор не подлежит ремонту, купите новый такого же объема. Аналогичным способом поступайте и в том случае, если бак вмонтирован в отопительный прибор. Этот совет справедлив не только для котлов бренда Навиен, но и для оборудования от других производителей.

Каким должно быть давление в системе отопления

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

• Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
• Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
• Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
• Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Схема разводки труб

Тройниковая и коллекторная схемы разводки труб

Определившись в количестве сантехники, которая будет подключаться к инженерным коммуникациям, происходит выбор места, где она будет находиться.

Необходимо, прежде всего, определить, где какая сантехника будет устанавливаться.

Для этого нужно разметить все места, где предметы сантехники будут находиться и обвести конуры на полу, после чего вынести технику из санузла. Теперь необходимо на листе бумаге нарисовать схему помещения и нанести на неё схему, как будет проходить трубопровод.

Для этого желательно использовать такие принципы, как:

1. Нежелательность пересечения труб;
2. Прокладывать водопровод рекомендуется очень близко к канализации. Это необходимо, чтобы в дальнейшем их было легко закрыть коробом;
3. Когда будет установлена сантехника, должен обеспечиваться легкий доступ к месту, где трубы будут соединяться уже с гибкими шлангами. При этом большая часть системы должна быть скрыта за специальным коробом.

Не нужно усложнять разводку труб, желательно делать все как можно проще:

• все основные коммуникации необходимо прокладывать понизу, непосредственно над полом;
• обязательно нужно водопроводные отводы делать через тройники, которые будут направлены перпендикулярно вверх относительно основных труб;
• канализационные же отводы рекомендуется делать без вертикальной части, используя только как тройники, к которым будут подключаться непосредственно гибкие шланги.

Диаметр труб, а также степень их износа

Необходимо помнить о том, что нужно учитывать и размер трубы. Зачастую жильцы устанавливают необходимый им диаметр, который практически всегда несколько больше стандартных размеров. Это приводит к тому, что давление в системе несколько снижается, что обусловлено большим количеством теплоносителя, который поместится в систему. Не забывайте и о том, что в угловых комнатах напор в трубках всегда меньше, так как это самая удаленная точка трубопровода. На то, каким будет давление в системе отопления дома, влияет и степень износа труб и радиаторов. Как показывает практика, чем старше батареи, тем хуже. Конечно, менять их каждые 5-10 лет может далеко не каждый, да и нецелесообразно этого делать, но вот время от времени проводить профилактику не помешает. Если же вы переезжаете на новое место жительства и знаете, что система отопления там старая, то лучше сразу поменяйте ее, так вы избежите многих неприятностей.

Устройство системы водяного отопления частного дома

Речь не идёт о системах атмосферного или открытого типа, когда движение потока теплоносителя обусловлено только подъёмом воды на высоту расширительного бака.

Хорошее давление набирается только в системах закрытого типа с герметичным расширителем и циркуляционным насосом.

Грамотное расположение элементов и их расчёт – залог правильного функционирования системы.

Схема водяного отопления

Отопительный котёл располагается в начале. Потом идут трубы и радиаторы, затем расширительный бак (традиционно его ставят перед котлом, хотя закрытый бак может быть в любой точке), а затем циркуляционный насос. Расположение насоса за баком, перед котлом – наиболее оптимально и продлевает его долголетие.

Нормой для частной отопительной системы является давление около 1,5 – 2 Атм.

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Приборы контроля

Для контроля давления воды в котле отопления и отопительной системы используются манометры и термоманометры. Последние представляют собой комбинированные приборы для контроля сразу двух параметров. После запуска контура необходимо контролировать показатели, чтобы они не выходили за пределы нормы.

В некоторых двухконтурных напольных и настенных котлах традиционные стрелочные манометры отсутствуют. Вместо них здесь устанавливаются электронные датчики, информация с которых передаётся в электронный блок, после чего обрабатывается и выводится на дисплей. Также возможен другой подход – если отопительный агрегат лишён манометра, он предусматривается группой безопасности.

Сама группа безопасности включает в себя следующие узлы:

• Манометр или термоманометр – для контроля температуры и давления в отопительном контуре;
• Автоматический спускник воздуха – препятствует завоздушиванию контура;
• Предохранительный клапан – сбрасывает давление теплоносителя при его чрезмерном повышении.

Обязательно предусмотрите этот узел в замкнутой системе отопления.

Приборы контроля

Для контроля давления воды в котле отопления и отопительной системы используются манометры и термоманометры. Последние представляют собой комбинированные приборы для контроля сразу двух параметров. После запуска контура необходимо контролировать показатели, чтобы они не выходили за пределы нормы.

В некоторых двухконтурных напольных и настенных котлах традиционные стрелочные манометры отсутствуют. Вместо них здесь устанавливаются электронные датчики, информация с которых передаётся в электронный блок, после чего обрабатывается и выводится на дисплей. Также возможен другой подход – если отопительный агрегат лишён манометра, он предусматривается группой безопасности.

Сама группа безопасности включает в себя следующие узлы:

• Манометр или термоманометр – для контроля температуры и давления в отопительном контуре;
• Автоматический спускник воздуха – препятствует завоздушиванию контура;
• Предохранительный клапан – сбрасывает давление теплоносителя при его чрезмерном повышении.

Обязательно предусмотрите этот узел в замкнутой системе отопления.

Как починить гидробак – инструкция для всех

Обычно жалобы на этот узел начинаются со слов: «Я поднимаю давление, а ничего не происходит». Причем сама расширительная емкость может стоять отдельно или являться частью котла. Как мы говорили выше: отсутствие реакции на подкачку компенсатора – это первый признак дефекта его мембраны. Что делать в этом случае? Разумеется, менять эту мембрану:

Заглушаем вентиль под баком, отрезая этот узел от системы отопления.
Демонтируем бак, скручивая его с вентиля. Причем под ним нужно заранее поставить пустой тазик или ведро, куда сольется остаток воды, содержащейся в баке

Внимание! Вода может быть горячей, поэтому демонтажем стоит заниматься спустя час после закрытия нижнего вентиля. Вскрываем корпус компенсатора, отвинтив гайки на фланце

При этом гайки лучше скручивать последовательно – по 2-3 оборота на каждую, во избежание перекосов

Вскрываем корпус компенсатора, отвинтив гайки на фланце. При этом гайки лучше скручивать последовательно – по 2-3 оборота на каждую, во избежание перекосов

При сборке фланцевого узла используйте эту же схему.
Собираем бак и ставим его на место, накрутив на вентиль

Обратите внимание на фитинги-американки – они облегчают монтаж и демонтаж любого разборного соединения в системе отопления. Если под вашим баком стоит обычный фитинг, поменяйте его на американку.
Накачиваем компенсатор с помощью велосипедного насоса, подсоединяемого к ниппелю в верхней части корпуса

Оптимальное давление в этом случае – 1,5-3 атмосферы.
Открываем вентиль под баком и доливаем в систему нужный объем воды.

По этой схеме можно починить только разборный бак. Если ваш компенсатор не подлежит ремонту, купите новый такого же объема. Аналогичным способом поступайте и в том случае, если бак вмонтирован в отопительный прибор. Этот совет справедлив не только для котлов бренда Навиен, но и для оборудования от других производителей.

Почему в газовом котле падает давление? Частые причины и способы устранения

Электросушилки для рук

Для эффективной работы отопительной системы в ней должно поддерживаться определенное давление теплоносителя. Это касается не только частных домов, но и многоквартирных построек. Из-за скачков давления в сети различное сложное оборудование может выходить из строя. К негативным последствиям может привести как снижение показателей манометра, так и гидравлический удар в системе отопления. Для начала нужно разобраться, почему в системе отопления падает давление. После этого нужно устранить причины и последствия негативного явления.

Классификация давления в закрытом отопительном контуре

В отопительном контуре существует три разновидности давления:

1. Статические показатели характеризуют силу, с которой водяной столб определенной высоты давит на стенки трубопроводов. Этот параметр оценивается только в состоянии покоя теплового носителя.
2. Динамические показатели измеряются в процессе циркуляции теплоносителя в сети. В этом момент жидкость оказывает давление на стенки трубопроводов с большей силой, чем в состоянии покоя.
3. Рабочее давление характеризует предельные показатели манометра, при которых сети могут работать в нормальном режиме. Превышение этих значений может привести к аварийной ситуации.

На заметку! Перепад давления в отопительной системе происходит из-за разницы плотности нагретого и охлажденного теплоносителя в подающей и обратной магистрали.

Нормируемые показатели

Чтобы понять, насколько показатели отклоняются от нормы, нужно знать предельно допустимые значения для определенной разновидности сетей. В автономных системах значение не должно превышать 1,5-2 атм. При превышении нормируемых показателей, например, до трех атмосфер, отопительные приборы и трубопроводы могут разгерметизироваться. Все это может привести к выходу из строя различных важных узлов и оборудования.

Как правило, в автономных контурах поддерживают давление в пределах 1,5 атм. Во время нагревания теплового носителя происходит его расширение. Это будет способствовать повышению показателей на манометре до рабочих значений в 2 атмосферы.

Чтобы в процессе расширения теплоносителя давление не выросло до критических показателей, в контуре устанавливается расширительный бак. При достижении рабочих показателей излишек расширившейся жидкости поступает в эту емкость. Когда температура воды снижается, она сжимается. В итоге недостача теплоносителя восполняется за счет жидкости, поступившей обратно из бака в трубопроводы и приборы.

Важно! Если объема расширительного бака недостаточно для поступающего количества теплоносителя, срабатывает предохранительный клапан, через который лишняя жидкость сливается из системы.

Причины снижения давления

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Рекомендуем к прочтению: Замена отопительных труб в квартире и как их спрятать

Существуют следующие причины образования воздушных пробок:

1. Несоблюдение требований к чистоте и качеству теплоносителя.
2. Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
3. Воздух может подсасываться в контур через негерметичные участки и соединения.
4. Автоматический воздухоотводчик может засориться или неправильно работать.

Проблемы с расширительным баком

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.

Течь в системе отопления

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Совет! Если не удалось найти негерметичный участок или дыры из-за коррозии, то стоит рассмотреть другие возможные причины падения давления.

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

• из строя может выйти автоматика котла;
• микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
• вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
• течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Устранение причин низкого давления в контуре

Проблему низкого давления нельзя игнорировать, потому что она может указывать на более серьезные неисправности отопительных приборов, котла или разгерметизацию контура. Помимо этого в системе, длительно работающей при пониженном давлении, может выходить из строя различное оборудование.

Рекомендуем к прочтению: Установка и обвязка котла отопления в частном доме

Поиск утечки и ее устранение

При открытой прокладке трубопроводов найти место протечки намного проще. Для начала проверьте герметичность всех соединительных участков. Осмотрите пол под отопительными приборами и магистралью. Под местом протечки появляются небольшие лужицы. Даже если вода испарилась, на полу останется солевой след.

Совет! Особое внимание при осмотре уделите соединениям секций батарей. В этих местах из-за коррозии часто образуются свищи. В месте течи на радиаторе можно обнаружить ржавые потеки.

При скрытой разводке выявить течь сложнее. Лучше обратиться за помощью к профессиональным мастерам, у которых есть оборудование для обнаружения скрытой течи. Перед проверкой из контура сливают теплоноситель. После этого перекрывают котел и радиаторы, и подают воздух под давлением. На негерметичных участках будет слышен свист.

После выявления проблемного места ремонт выполняют одним из подходящих способов:

• если течь появилась в месте ослабленного соединения, то его плотнее подтягивают;
• поврежденный коррозией трубопровод вырезают и заменяют новой трубой;
• поврежденный узел полностью заменяют;
• если требуется, соединения плотно заматывают герметизирующей лентой.

Проверка работы котла

При отсутствии течи причину ищут в работе нагревательного оборудования.

Чаще причины следующие:

1. Выход из строя подпиточного крана. Это происходит из-за повреждения или износа уплотнителя. Этот элемент несложно заменить.
2. Если причина связана с микротрещинами в теплообменнике, то котел полностью демонтируется. После этого его тестируют воздухом. При выявлении разгерметизации теплообменника его заменяют новом устройством.

Снижение давления в системе в адаптационный период

Важно помнить, что после запуска системы в начале отопительного периода показатели манометра могут быть немного ниже нормируемых значений. На протяжении первых нескольких дней работы отопительной сети они могут незначительно постепенно снижаться. Эта ситуация не является поломкой и связана с попаданием в контур растворенного кислорода после заполнения сетей новым теплоносителем.

Растворенный кислород преобразуется в мелкие пузырьки воздуха и выводится через автоматические воздухоотводчики или через краны Маевского при ручном развоздушивании системы.

Важно! Чтобы нормализовать давление в первые дни после запуска отопительного контура, приходится периодически открывать кран подпитки.

Если после запуска прошло более месяца, то проблема может крыться в неправильном выборе объема расширительного бака. Если он недостаточный, то предохранительный клапан срабатывает, спускает теплоноситель. В итоге, когда вода в контуре остывает, количества жидкости в баке не хватает для компенсации недостачи теплоносителя в сети.

В современном мире, в практически каждом доме, или квартире установлена какая-либо система отопления. Такая система не может должным образом обогревать помещения, без необходимого для этого давления. В этой статье мы рассмотрим 3 основные причины того, почему падает давление в системе отопления

Причина 1. Сбрасывание излишков воздуха

При первом запуске из системы постепенно уходит воздух. Поэтому и падает давление в системе отопления. Изначально, он выходит из самих котлов. А поскольку на котлах и внутри котлов, обычно на стенах, есть автоматические воздухоотводчики, то с котлов воздух выходит сам.

Плюс, когда вы запускаете настенный котёл, на его насосе есть винт, служащий для того, чтобы отводить воздух прямо посередине насоса. Если Вы его отвёрнете, то сначала пойдёт воздух. Потом тонкой струйкой потечёт вода. После этого винтик нужно слегка зажать, обычно он на резиночке, и после этого настенный котёл не будет содержать в себе воздуха и сможет нормально функционировать.

Часто при первом запуске сильно падает давление в системе отопления водяных теплых полов. Огромные полы могут быть размером и в сто и в двести квадратных метров. Под ними располагаются длинные трубы, в которых изначально содержится воздух. В дальнейшем они заполняются теплоносителем. Так что когда вы запускаете насос циркуляции тёплого пола, то сразу начинают шипеть автоматические воздухоотводчики, которые стоят на коллекторе тёплого пола. Т.е. тот теплоноситель, который запускается циркулировать по водяному тёплому полу, он начинает выталкивать в коллектор этот воздух. И в результате воздух начинает интенсивно, особенно в самом начале, выходить из воздухоотводчиков. От этого падает давление в системе отопления.

Нужно обязательно следить за давлением на группе безопасности и на манометре настенного котла, и при необходимости его подпитывать. Воздух может выходить из змеевика бойлера. Он может прорываться и на автоматический воздухоотводчик. А возможно и на радиаторы других этажей. Он будет скапливаться в радиаторах, поэтому на них обязательно должны быть краны Маевского. Если вы видите, что радиатор перестал греть, открываете кран Маевского. Сначала также зашипит воздух, потом тонкой струйкой потечёт водичка. Это значит, что воздух полностью вышел.

После начала эксплуатации ещё неделю или две, может быть и дольше, возможен выход воздуха из водяного тёплого пола. Соответственно будет падать давления в системе отопления. Это не должно вас пугать, ибо со временем интенсивность будет спадать и через несколько недель практически прекратится.

Причина 2. Выходит воздух с расширительного бака

Через несколько месяцев после начала эксплуатации возможно непредсказуемо падать давления в системе отопления, когда выходит воздух из мембранного расширительного бака. На верхушке бака стоит ниппель, который постепенно, в течение возможно нескольких месяцев, стравливает воздух. И получается так, что под действием теплоносителя выдавится весь воздух и весь расширительный бак заполнится теплоносителем.

Это связано с тем, что при включении котла нагревается теплоноситель, быстро начинает повышаться давление в системе, и происходит следующее: когда давление становится выше допустимого, срабатывает предохранительный клапан и стравливает давление. И когда давление убывает, вы его постепенно подпитываете, и это происходит всё чаще и чаще. И незаметно наступает такое состояние в расширительном баке, когда весь или почти весь бак заполнен теплоносителем (водой) и воздуха в нём практически нет. Следовательно, давление повышается, когда начинает работать котёл, и как только оно повышается выше предельного, срабатывает предохранительный клапан, который как раз и предназначен для защиты системы, и теплоноситель сбрасывается. Соответственно падает давления в системе отопления.

Причина 3. Течь в системе отопления

И, конечно же, самый неприятный случай потери давления в системе отопления – это течь. Она может быть, как и на видном месте, так и проявиться где-нибудь, где её трудно визуально обнаружить. Независимо от её расположения она рано или поздно даст о себе знать.

Например, если течь произошла внутри водяного тёплого пола. Это случается когда кто-то случайно, либо сверху, либо снизу просверлил его ветку. Это легко обнаружить, ибо сразу проявляется пятно или даже бьёт фонтаном вода. Для устранения этой проблемы необходимо, конечно же, аккуратно разобрать пол в месте протечки, установить необходимую муфту, и по окончании установки заново зацементировать этот участок.

Примеры падения давления в системе отопления

Пример первый

Допустим, Вы приходите в промежутке между работой насоса, увидели, что давление упало. Подпитали его до стандартного положения. И ушли. Далее котёл выполнил цикл разовой отработки, нагрелся и остыл, а вы можете и не знать, что в это время было срабатывание предохранительного клапана. И не зная этого, Вам снова приходится подпитывать давление, не понимая истинной причины того, что случилось с теплоносителем и почему давление так быстро падает.

Пример второй

Для второго примера, приведём ещё более конкретный случай. Имеется бойлер косвенного нагрева, немецкой фирмы Vaillant, установленный в нём змеевик на каком-то невыявленном участке прохудился. И произошло объединение области сантехнической воды и области с водой из теплоносителя. Это приводит к тому, что когда забортное давление в системе водоснабжения высокое, то сантехническая вода заходит в область теплоносителя и повышается давление в системе. А при уменьшении давления сантехнической воды, вместе с ней и падает давление в системе отопления.

К сожалению, единственный выход из этой ситуации – полная замена бойлера косвенного нагрева.

Пример третий

Для третьего примера, мы рассмотрим двухконтурные отопительные котлы. Одной из наиболее частых причин почему падает давления в системе отопления, является изначально неверный выбор размера котла. Это один из тех случаев, когда вместо небольших отопительных радиаторов, отличающихся размерами сохраняемого теплоносителя, устанавливаются трубы, которые используют гораздо большее количество воды. И факт этот не берётся в расчёт в изначальном принятии во внимание необходимой площади помещений, в которых и будет производиться отопление.

Следовательно, в расчетах, сделанных вами, в точности такая же ошибка и будет приводить к падению давления в системе отопления.

Какие ещё причины возможны?

Упоминания заслуживают ещё несколько причин, которые повлияют на падение давления в системе отопления.

• Если протекает используемый теплоноситель в местах пересечения трубопроводов;
• коррозия (места поражённые ржавчиной);
• некачественная работа при монтировании отопительной системы;
• появление на котловом теплообменнике микротрещин;
• либо разрыв мембраны уже упоминавшегося расширительного бака;
• выход из строя автоматики котла (такое происходит только при длительном сроке эксплуатации).

Своевременно замеченная или вообще недопущенная неисправность, обеспечат ваш дом или квартиру постоянным необходимым теплом, которое будет обеспечиваться бесперебойным и стабильным давлением в ваших отопительных система

Теги: бойлер косвенного нагрева, водяной теплый пол, давление, кран маевского, радиаторы отопления

Трекбэк с Вашего сайта.

Нормой давления в системе отопления частного дома считается 1,5-2 атмосферы. Но может возникнуть ситуация, когда данный параметр постепенно или внезапно снижается ниже нормы. Необходимо разобраться, почему падает давление в системе отопления, и какие действия следует предпринять для устранения возникшей неисправности. Для этого требуется ясно представлять себе устройство системы отопления и ее основные технические параметры.

Устройство системы водяного отопления ​

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

• соединительные фитинги;
• радиаторы;
• расширительные баки;
• двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Как поднять давление в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок.

Если давление стало сбрасываться сразу после первичного запуска, то это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Для более быстрого выведения пузырьков используется ручной спускник воздуха.

Перед проведением мероприятий по повышению давления в системе необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

Источник https://livelyday.ru/chto-delat-esli-v-gazovom-kotle-padaet-davlenie-prichiny-snizheniya-pri-rabote-na-otoplenie-i-gvs-normalnaya-rabochaya-sila-szhatiya-v-sisteme-otopleniya-i-sposoby-ee-podnyat/

Источник https://eco-kotly.ru/pocemu-padaet-davlenie-v-sisteme-otoplenia-v-gazovom-kotle-priciny-kakoe-dolzno-byt/

Источник https://indclimat.ru/pochemu-v-gazovom-kotle-padaet-davlenie-chastye-prichiny-i-sposoby-ustraneniya/
