Как отрегулировать коллекторную систему отопления?

Методы самостоятельной балансировки водяного отопления в частном доме

Закон гидравлики: любая протекающая жидкость выбирает путь наименьшего сопротивления. В отопительной сети частного дома правило действует так: толкаемый насосом теплоноситель стремится пройти через первый радиатор либо самый короткий контур теплых полов. В результате отдаленные комнаты здания прогреваются значительно хуже. Для равномерного распределения потоков необходима гидравлическая балансировка системы отопления. Расскажем, как отрегулировать батареи и петли напольного обогрева своими руками.

• 1 Когда нужно балансировать систему
• 2 Инструменты и приборы для балансировки
• 3 Регулировка радиаторной сети
• 4 Теплые полы и лучевая разводка
• 5 Заключение

Что такое балансировка системы теплоснабжения?

Гидравлическая балансировка системы — это способ улучшения работы комплекса отопительной системы. Целью выполнения гидравлической балансировки является обеспечение равномерного поступления тепловой энергии к каждому из потребителей (батареи, системы отопления «теплый пол», полотенцесушители и так далее). Благодаря более эффективному распределению тепла, достигается существенное уменьшение объема рабочей жидкости, которая циркулирует в системе теплоснабжения дома. Правильно выполненная гидравлическая балансировка позволит снизить до 20% расходов, шедших на отопление дома.

Настройка по температуре

Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт., а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

Балансировка системы отопления

• Симптомы неполадок
• Необходимые инструменты
• Работа с однотрубной и двухтрубной системой
• Работа с лучевой разводкой и теплыми полами

Однако бывают и другие ситуации. Например, если вы при входе в самую дальнюю от котельной комнату замечаете, что там определенно гораздо холоднее, чем в других, то это повод задуматься о равномерности распределения теплоносителя.

Дело в том, что любая жидкость, согласно одному из основных гидравлических законов, предпочитает течь по пути наименьшего сопротивления. Если предоставить теплоносителю идти так, как вздумается, то он не станет заботиться о том, чтобы равномерно прогреть все радиаторы, находящиеся в доме. Вот почему балансировка зачастую просто необходима.

Симптомы неполадок

Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

• разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
• одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
• теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

• завоздушенность системы;
• протечка;
• образование засора;
• нарушение работоспособности расширительного бака.

Все эти факторы могут привести к неравномерному прогреву помещений. Балансировка здесь не поможет. Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах. С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится.

Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

Поэтому балансировку нужно проводить, как говорится, с умом. А о том, как это сделать, расскажем сейчас подробно.

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

• электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
• отвертка;
• ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
• бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

Работа с однотрубной и двухтрубной системой

Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

1. После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
2. измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
3. Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
4. Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
5. Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
6. Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
7. После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Работа с лучевой разводкой и теплыми полами

Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м2. Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

После проведения расчетов процедура балансировки осуществляется следующим образом.

1. Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
2. Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
3. Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
4. После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
5. Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

1. Ставят элементы коллекторного блока.
2. Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.
3. Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
4. Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.
5. Патрубки прикрепляют сбоку. Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Экспериментальный способ

Если система отопления включает до 5 радиаторов, то для балансировки покупать и использовать компьютерное ПО нет надобности. Сложных расчетов здесь нет, а потому эмпирическим методом это делать дешевле, однако дольше. Минус и в том, что невозможно предусмотреть изменения в расходе рабочей среды.

В процессе ручной балансировки перекрывается поступление теплоносителя на все батареи. Нужно также убедиться, что в трубах не остались воздушные пробки. Это делается для сравнения температуры носителя на входной трубе и на выходе к источнику нагрева. Эти данные будут нужны при настройке всех регулирующих элементов.

На втором этапе полностью открывается запорный клапан на крайнем дальнем радиаторе. По мере остывания теплоносителя, через 15 минут замеряется температурный показатель на выходе, это значение называется эталонным.

После этого такая же процедура проводится на всех последующих радиаторах от конца к началу во всей цепи по порядку. Запорные клапаны нужно открывать на столько, чтобы нагрев батареи достиг эталонного температурного значения. Измерения проводятся при помощи установленных термодатчиков, а все значения лучше записывать.

Сложность такой балансировки еще и в инертности радиаторов. Вернее, важно из какого металла они сделаны и сколько у них секций. У чугунных — инертность больше, у алюминиевых она минимальная. В связи с этим время выжидания эталонного замера температуры разнится от 10 до 40 минут.

Принцип работы и функциональность

Главная функция расходомера — обеспечить регулировку теплоносителя по контурам. Присутствие ротаметров позволяет:

1. Контролировать нагрев жидкости, что даёт возможность экономить электроэнергию;
2. Обеспечивать равномерное прогревание всех ветвей пола;
3. Избежать температурных колебаний в разных помещениях;
4. Вести визуальный контроль за объемом теплоносителя идущего от котла в магистраль.

К сведению! Потребность обустраивать коллекторную группу расходомерами при сооружении тёплых полов особенно остро встаёт в доме, где помещения имеют разную площадь.

Чем комната больше, тем степень обогрева ниже. Тем самым, достичь равномерный прогрев без данного приспособления очень сложно.

Принцип работы расходомеров в коллекторе тёплых полов довольно прост. Теплоноситель, передвигаясь в контуре, приводит в движение поплавок, вследствие чего он начинает перемещаться. С учётом его местонахождения, на шкале, нанесённой на колбе, определяется количество воды в змеевике.

Водомер функционирует автономно, не нужен дополнительный источник питания. А наличие смесителя с таким прибором, значительно упростит полный контроль над конструкцией, при этом монтаж устройства и его обслуживание несложные.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Минусы коллекторов

Но не все так великолепно в коллекторной системе отопления. Есть и другая «сторона медали».

• Так, в систему должен быть встроен циркуляционный насос. Без насоса коллекторная система совершенно не работоспособна. Кроме монтажа насоса, придется позаботиться о наличии резервного источника электричества на случай отключения основного источника.
• Вторым минусом является большее количество материалов на монтаж всей системы. Так, например, потребуется значительно большее количество труб, чем при привычной для нас системе отопления. Ведь каждый контур имеет свою подачу и возврат теплоносителя. Также придется потратиться и на дополнительное оборудование: гребенка, датчики, краны. И цена на все эти дополнительные агрегаты, при условии хорошего качества, может оказаться существенной для скромного бюджета.

Схема горячего водоснабжения дома подразумевает наличие циркуляционного насоса (см. пункт 8)

• Особенности монтажа такой системы отопления тоже можно в какой-то степени отнести к ее недостаткам. Ведь просмотра видеоинструкции для самостоятельного монтажа явно не будет достаточно. Ведь хоть оборудование и монтируется весьма просто и надежно, но существует большое количество разного рода нюансов и настроек. Так что без определенных навыков и знаний отлично работающую коллекторную систему отопления будет проблематично смонтировать.

Зато само удобство при ремонте и эксплуатации вполне компенсирует эти неудобства, которые мы условно назвали недостатками — просто для понимания.
Итак, вердикт таков: при всех очевидных преимуществах коллекторной системы отопления, которые мы получим, в итоге нам придется затратить значительно большие средства на ее монтаж. И чем более сложной и разветвленной будет у вас система, тем больше дополнительных затрат придется поневоле понести. Так что в данной ситуации решение полностью зависит от вас и ваших материальных возможностей.

добрый вечер Евгений! У МЕНЯ ВОЗНИК ОДИН ВОПРОСИК ПО СИСТЕМЕ ОТОПЛЕНИЯ МОЕГО ДОМА,А ТОЧНЕЕ ПО МОДЕРНИЗАЦИИ ЭТОЙ СИСТЕМЫ,ВЫ СМОЖЕТЕ ПРОКОНСУЛЬТИРОВАКТЬ И ЕСЛИ ЭТО ВОЗМОЖНО ПОЖАЛУЙСТА ОТПИШИТЕСЬ МНЕ,МНОГО УМНЫХ СПЕЦИАЛИСТОВ В ИНТЕРНЕТЕ А ВОПРОС ЗАДАТЬ НЕКОМУ ,НАДЕЮСЬ ОТКЛИКНИТЕСЬ.

Коллекторная разводка отопления и ее особенности

Последовательное подключение радиаторов в системе отопления несколько ограничивает управление отопительными устройствами. Монтаж коллекторной системы отопления в этом плане предоставляет неограниченные возможности. Любой радиатор можно выставить на определенную температуру нагрева, а при необходимости отключить. Основным узлом схемы является гребенка (коллектор). Конструктивно она представляет собой участок трубы с выходами под каждую батарею.

1. Достоинства схемы
2. Недостатки
3. Принципы проектирования

Регулировка водяного теплого пола

Чаще всего с проблемой терморегулирования сталкиваются при проектировании системы водяного теплого пола. Именно поэтому в его схеме в обязательном порядке предусмотрен коллектор, который отвечает за этот закрытый контур отопления.

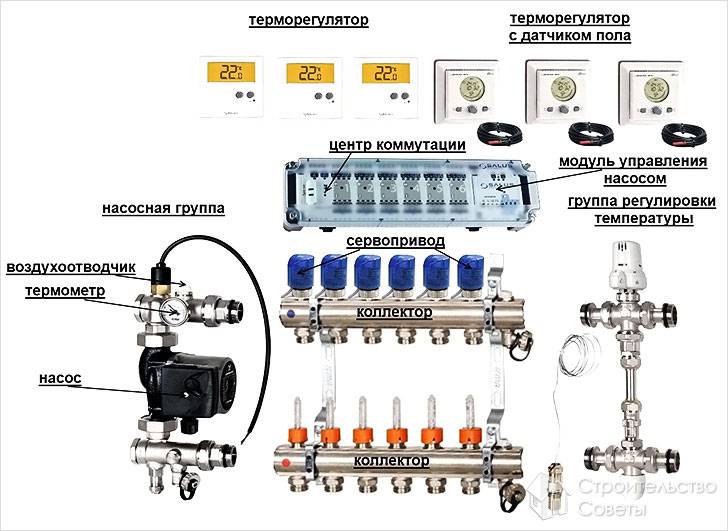

К каждому входному и выходному патрубку подключаются отдельные контура. Не всегда их длина может быть одинаковой. Поэтому в конструкции предусмотрены механизмы регулирования:

• Расходомер – устанавливается на обратный патрубок коллектора. Он выполняет функцию регулировки количественного показателя воды в зависимости от длины контура отопления;

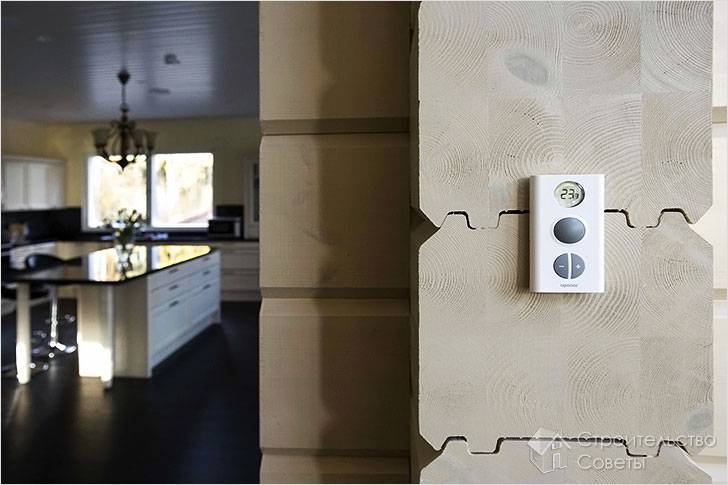

• Терморегуляторы – ограничивают приток воды по температурному показателю.

Для изначально правильного распределения теплоносителя по закрытому контуру отопления достаточно сделать несложный расчет. Главным показателем является объем каждого разветвления. Сумма этих значений будет соответствовать 100%. Для расчета нужно разделить объем каждого контура и вычислить коэффициент ограничения притока воды в него.

При балансировке водяного теплого пола с большой площадью рекомендуется учитывать количество поворотов в каждом контуре. Они создают дополнительные гидравлические сопротивления.

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

1. Ставят элементы коллекторного блока.
2. Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.
3. Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
4. Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.
5. Патрубки прикрепляют сбоку. Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Выбор комплектующих

Коллекторная система состоит из нескольких компонентов. Основными из них являются:

Коллектор

Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр служит для оптимального и сбалансированного распределения теплоносителя по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.

В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это позволяет видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.

Коллекторные шкафы

Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов — встраиваемые и наружные.

Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное преимущество — возможность скрытой установки, которая не портит интерьер помещения. В ряде случаев боковые стенки встраиваемых шкафов не окрашиваются.

Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче устанавливать, однако имеется недостаток — нарушается эстетика помещения.

Отопительные приборы

Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально использовать радиаторы с нижним подключением.

Применение конвекторов в коллекторной отопительной разводке оправдано в случаях наличия на Объекте низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.

Отопительные магистрали

Система отопления рассматриваемого типа монтируются с использованием труб из металлопласта или сшитого полиэтилена. Предпочтительнее второй вариант.

Основные достоинства сшитого полипропилена:

1. Маленький удельный вес (поэтому трубы из него легче транспортировать и монтировать)
2. Ударостойкость
3. «Память формы»
4. Способность выдерживать высокие температуру и давление
5. Герметичность и повышенная надежность соединений
6. Длительный (до 50 лет) срок службы
7. Устойчивость к воздействию УФ-лучей

Другие комплектующие

Кроме того, данная система отопления может включать в себя температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные клапаны, призванные поддерживать требуемый температурный режим, счетчики тепла.

Чтобы обеспечить надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.

Преимущества коллекторной системы

Данную систему широко применяют в коттеджах с размерами «выше среднего». Причин тому много.

1. К каждому отдельному радиатору или ветке идет свое подключение, в следствии чего, диаметр трубы коллектора достаточно небольшой. Как правило, трубы монтируются непосредственно в стены.
2. Есть возможность централизовано регулировать температуру каждой отдельной ветки или радиатора. Кроме того, ограничить подачу тепла можно непосредственно на радиаторе. Что существенно упрощает процесс регулирования температуры на каждом отдельном участке отопительной сети.
3. Увеличивается КПД, так как расстояние от радиатора до источника отопления существенно уменьшается.
4. Кроме того, есть возможность формировать несколько независимых контуров (несколько источников объединенных в одну небольшую цепь). Такое расположение позволяет сделать разный температурный режим на каждом контуре. Для этого используют также специальные гидрострелки (разновидность коллекторов). Отличается такой контур большим диаметром трубы.
5. Коллекторная система позволяет обойтись без радиаторов, установив так называемые «теплые полы».

Преимущества лучевой системы отопления

	Эстетичность. Трубы разводки проходят внутри стен и под полом, их выводы расположены непосредственно в месте подключения к радиатору или конвектору. Внешний вид помещения при этом страдает минимально.
	Надежность. Слабое место такой схемы разводки только одно — стыки, если они сделаны непрофессионально, существует опасность протечек.
	Вариативность. При обустройстве коллекторной системы отопления своими руками можно применять самые разные комплектующие: это могут быть как
	Легкий ремонт. В случае выхода из строя одного радиатора или необходимости его демонтажа, это можно сделать без отключения всей системы. Достаточно перекрыть только нужный луч, при этом все остальные продолжат работу в штатном режиме.
	Возможность регулирования температуры. При коллекторной разводке температуру можно регулировать в каждом конкретном помещении, увеличивая или уменьшая ее в зависимости от приоритетов.
	Равномерность прогрева. Радиаторы отопления, расположенные на разном удалении от коллектора, имеют практически одинаковую температуру.

Когда нужно балансировать систему

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Важный момент. Расчет потребности в тепле и соответствующего расхода нагретой воды делается для самых неблагоприятных условий – минимальной уличной температуре. Поэтому вначале настройки все радиаторные и другие регулировочные вентили полностью открываются, а котел выводится в максимальный рабочий режим.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

1. Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).
2. Один из радиаторов издает явственный шум — журчание протекающей воды.
3. Замоноличенные в стяжку трубы прогревают полы неравномерно.
4. В процессе наладки новой отопительной разводки, собранной своими руками.

Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Примечание. Подразумевается, что арматура, оборудование и приборы отопления подобраны правильно, система заполнена теплоносителем, воздушные пробки и прочие дефекты отсутствуют. Иначе заниматься гидравлической балансировкой бессмысленно – получите нулевой результат.

Когда не следует регулировать раздачу теплоносителя батареям:

1. Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
2. При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
3. Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Проток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

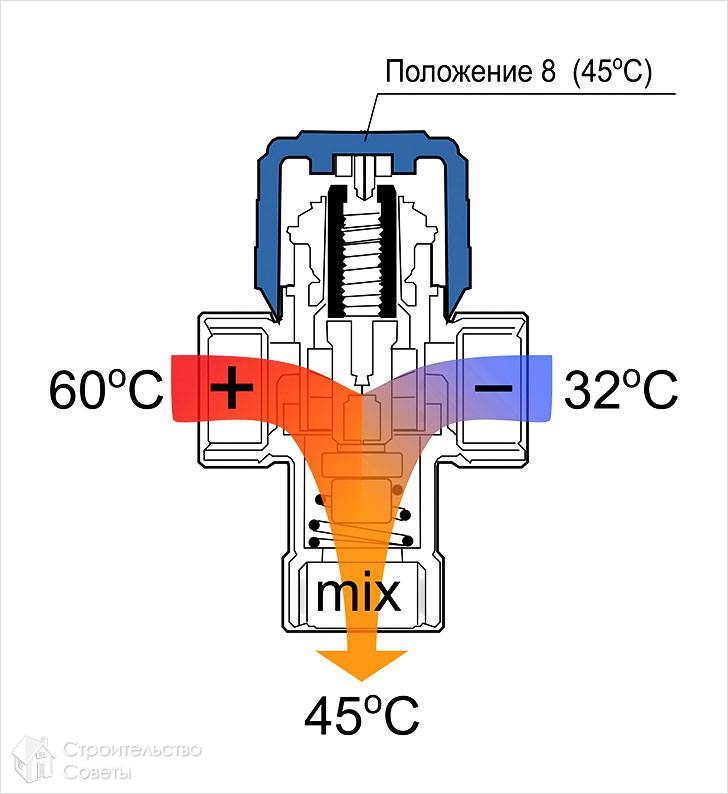

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

• выбирается самая длинная петля. Запорный кран выкручивается на максимум;
• потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

• • температура воды в «обратке»;
  • температура напольного покрытия.

  Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

  Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

  Рис. 4. Коллекторный термометр

  После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

  Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

  После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

  Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

  Как регулировать коллектор отопления



  Коллектор раздаёт жидкость из основной магистрали по нескольким контурам. Он смешивает потоки из параллельных веток и в последнее время все чаще используется вместо привычных типов разводки.

  Устройство коллекторного отопления

  В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.



  Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

  Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

  • Обеспечивает автоматическое выведение воздуха из отопительной системы.
  • Отключает отдельный радиатор.
  • Отключает группу радиаторов при необходимости.
  • Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
  • Возвращает охлаждённый теплоноситель трубам отопительного котла.

  В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

  Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

  На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

  Как выбрать место для установки?



  В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

  Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

  В нише также помещаются гребёнки и арматура.

  При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

  Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

  Расчёт системы

  Формула расчёта коллекторного отопления выглядит следующим образом:

  S0 = S1 + S2 + S3 + Sn.

  В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

  Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

  После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

  Как рассчитать правильный диаметр труб?

  Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

  При выборе труб учитывают:



  • Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
  • Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
  • Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

  Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения.

  Формула для расчёта следующая:

  m = P x V

  При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

  Процесс монтажа, подключение системы

  Процесс монтажа коллекторного блока состоит из нескольких этапов:



  1. Ставят элементы коллекторного блока.
  2. Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.
  3. Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
  4. Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.
  5. Патрубки прикрепляют сбоку. Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

  Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

  Как подключить однотрубный коллектор, схема

  Для подключения однотрубного коллектора используется труба диаметром не менее 76 мм или радиаторы. Радиаторы по возможности должны быть подключены к трубе 2 способами.

  Внимание! Обязательное условие для этого типа подключения — наличие чердачного помещения. Важно также учитывать возможность подключения насоса для увеличения скорости теплоносителя.

  При составлении схемы подключения учитывают следующие факторы:

  • расположение элементов системы;
  • развязку труб;
  • подключение к котлу;
  • место расширительного бака;
  • расположение радиаторов, арматуры, насосов и сливных кранов.



  Фото 2. Схема подключения коллектора к однотрубной отопительной системе. Прибор устанавливается после котла.

  Радиаторы должны быть дополнительно оснащены кранами для того, чтобы при необходимости перекрывать подачу воды не во всей системе, а на конкретном её участке.

  Регулировка прибора

  В коллекторе отопления имеется встроенный расходомер, который контролирует расход воды.

  Устанавливается расходомер на отводах обратного коллектора. Он перекрывает или частично перекрывает поступление энергоносителя в момент, когда заданная температура достигнута.

  В некоторых случаях система дополнительно оснащается термодатчиком. Если его нет, расходометр настраивается вручную.



  Фото 3. Расходометр на коллекторе отопления. Прибор контролирует расход воды, благодаря чему регулируется температура в системе.

  Настройка без расходомера, как отрегулировать температуру через прибор

  Настраивают коллекторное отопление без расходометра лазерным термометром. В этом случае поможет отрегулировать температуру перекрытие клапанов.

  Важно записать, на сколько оборотов были закрыты клапаны, чтобы позже регулировать систему.

  Полезное видео

  Посмотрите видео, в котором рассказывается, как правильно подключить циркуляционный насос к коллектору отопления.

  Плюсы и минусы конструкции

  При монтаже коллекторного отопления нужно уделить внимание дополнительным устройствам. Они помогут упростить эксплуатацию всей системы.



  Положительной стороной является лучевая схема монтажа, в которой можно регулировать каждый теплообменник отдельно.

  Это также помогает увеличить теплоотдачу.

  Отрицательной стороной является то, что для коллекторного отопления обязательно понадобится отдельное помещение или хотя бы ниша, что не всегда может быть удобно.

  Распределительный коллектор отопления это устройство для распределения по потребителям теплоносителя в отопительной системе дома. Коллектор (или гребенка, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.

  Существует мнение, что установка распределительного коллектора не является обязательной, т.к. отопление будет эффективно функционировать и без нее. Это утверждение верно только для небольших домов, где используется одноконтурные простые схемы, то есть тепло от котла последовательно передается всем радиаторам в доме, а затем возвращается обратно на подогрев.

  При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т.д.) установка подобного устройства является обязательной. В противном случае неправильное распределение потоков теплоносящей жидкости может привести к снижению эффективности системы. К примеру, при горячих радиаторах будет оставаться холодным контур теплого пола или одна из комнат будет обогреваться слабо, при горячих батареях в других помещениях.



  Виды гребенок для отопления

  В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

  • коллектор для котельной;
  • гидрострелка;
  • локальные гребенки.

  Распределительный коллектор отопления для котельной

  Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.



  В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

  Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

  Гидрострелка

  Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.



  Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

  Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:



  Распределительная гидрострелка позволяет:

  • не допускать резких колебаний температур, снижающих ресурс системы;
  • сохранять объем воды в теплообменнике котла на постоянном уровне;
  • поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

  Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

  Гребенка для отопления

  Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

  Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

  Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.



  Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

  И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

  Устройство распределительного коллектора отопления

  Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.



  Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла. При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств.

  Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.



  Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

  Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

  Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.



  После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

  Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

  Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

  По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.



  Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

  В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

  Как выбрать распределительную гребенку для отопления

  При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

  Таких образом, выбор необходимо строить, исходя из следующих параметров:

  • количество точек присоединения;
  • возможность подсоединения к коллектору дополнительных точек;
  • допускаемое давление теплоносителя в системе;
  • возможность подсоединения дополнительного оборудования;
  • наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
  • материал изготовления распределительной гребенки;
  • цена.

  Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.



  Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам. Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:



  Настройка коллектора теплого пола: этапы, особенности регулировки

  Эффективность работы водяного теплого пола проверяется не только коэффициентом ее теплопроводности и количеством затрат энергетических ресурсов на обогрев жидкости, но также рациональностью выбранных настроек коллекторов и смесительных узлов, являющихся главным двигателем обогревательной системы.

  Правильная настройка коллектора теплого пола необходима для полной диагностики исправности системы водяного пола в целом и для повышения ее срока эксплуатации и эффективности, так как она способствует нормализации давления и, следовательно, оптимизации подачи теплой жидкости, тем самым значительно сокращая расходы тепловой энергии и воды.

  Рассмотрим подробнее этапы настроек на примере коллектора от торговой марки Valtec серии COMBIMIX, так как она является более сложной и трудоемкой.

  Внимание! Все сопутствующие детали комплектации взяты от фирмы производителя.



  Этапы настроек коллектораValtec:

  • снять термоголовку на время проведения настроек;
  • выставить перепускной клапан до отметки 0,6 бар, это предотвратит коллектор от дачи неверных показаний во время дальнейших расчетов;
  • вычислить пропускную способность балансировочного клапана вторичного контура для задания режима температуры теплоносителя и соотношения его расходов, при помощи ключа выставить рассчитанный результат на клапане;

  формула вычислений пропускной способности клапана

  • регулировка скорости насоса необходима для вычисления расхода воды, проходящей через систему водяного пола для настройки режима ее оптимальной температуры прогрева с целью экономии воды. Для этого можно обойтись без вычислений, просто выставив насос на минимальном обозначении и постепенно подкручивая его в случае нехватки давления для циркуляции жидкости;



  • сбалансировать ветки теплого пола (закрыть клапан первичного контура при помощи шестигранного ключа до упора, открыть все балансировочные клапаны до максимума и проверить показатели индикационным расходомером, в случае отклонения показателей в одной из веток — подкрутить клапан до нужного расхода);
  • перепускной клапан выставляется с давлением на 5-10% меньше, чем у насоса, и может открываться только в случае нагнетания насосом критической точки давления в случае отсутствия расхода воды;



  настройка перепускного клапана

  • проверить корректность настройки коллектора, необходимое условие — равномерность прогрева всех веток теплого пола и сбалансированное соотношение температуры теплоносителя обратного и подающего трубопровода.

  Внимание! Если все инструкции будут выполнены правильно, настройка коллектора теплого пола Valtec пройдет успешно и повысит эффективность системы обогрева на 20%, а также продлит ее эксплуатационный срок. Компанией предоставляются инструкции и формулы для вычислений, необходимые в ходе регулировки коллекторного оборудования, что поможет значительно упростить процесс настройки.

  Как регулировать теплые водяные полы



  Водяной теплый пол позволяет создать прекрасный микроклимат в помещении. Достигается это равномерным распределением тепловой энергии. Но для продолжительной эффективной работы напольного обогрева, следует разобраться с тем, как регулировать теплые водяные полы. В этой статье будет рассматриваться несколько методов регулировки.

  Как правильно запустить теплые полы



  Чтобы ввести в эксплуатацию теплые полы необходимо дождаться полного высыхания стяжки. На это может уйти до трех недель. Если время не ждет, то можно ускорить процесс сушки, каждый день, добавляя по 1 градусу тепла. Делать это можно, только по прошествии 14 дней.

  Влага из бетона должна выйти равномерно. В противном случае стяжка начнет трескаться, а это нарушит целостность отопительного пирога.

  Непосредственно перед запуском все краны отопительных контуров на коллекторе следует полностью открыть. Также открывается трехходовой клапан на максимум. В конце включаете циркуляционный насос. После этого этапа можно приступать к регулировке температуры теплоносителя.

  Ручная регулировка температуры теплоносителя



  Способы регулировки температуры будут полностью зависеть от используемого оборудования. Например, если установлена система с контроллером температуры и сервоприводом, то настройка осуществляется согласно инструкции от производителя этого устройства. При этом регулировка выполняется в автоматическом режиме. Сейчас рассмотрим ручной метод настройки температуры с использованием термоголовок.

  Монтаж термоголовок можно выполнять как на подачу, так и на обратку теплоносителя.

  Первым делом систему до теплого пола необходимо полностью заполнить теплоносителем и освободить от воздуха. Но здесь важно не спешить, иначе могут образоваться воздушные пробки. Если подключение было выполнено от котла, то перед запуском воды в контуры отопления, перекрываете все краны. После, открываете на одной петле подачу/обратку, заполнив ее теплоносителем. Воздух из нее должен выйти через воздухоотводчик. Теперь включаете циркуляционный насос, чтобы в этой петле теплоноситель начал передвигаться. При этом включаете на котле температуру до 35°. На ощупь вы должны почувствовать, что на обратке и подаче в контуре отопления пошла горячая вода. Если все работает исправно, перекрываете эту петлю и открываете новую. По такому методу закачиваете и проверяете каждую петлю отопительного контура. Когда вы настроили каждый контур, то открываете все краны и регулируете необходимую температуру на ощупь. В некоторых петлях кран потребуется открыть полностью, а в других достаточно слегка приоткрыть.



  Температура теплоносителя в каждом контуре может быть разной. Это объясняется несколькими причинами, например, длиной петли. Чем короче контур, тем быстрее он прогревается и наоборот.

  Таким образом, осуществляется ручная регулировка температуры. Ее достаточно выполнять один раз в год. Но здесь важно учесть нюанс. Система напольного обогрева инерционна. Что это означает на практике? Если вы сделали изменения на одной из петель, то придется подождать несколько часов, чтобы почувствовать явные изменения в температуре внутри помещения.

  Если вы на коллектор установили расходомеры, то разница между показаниями может достигать до 0,5 л.

  Трехходовой клапан и смесительный модуль



  При обустройстве коллектора трехходовым клапаном, регулировку можно осуществлять при помощи сервопривода. В этом случае смесительный клапан будет контролировать показатель температуры по заранее заданным параметрам. При этом трехходовой кран вы можете крутить несколько раз и как вам удобно, а вот с настройкой смесительного клапана все намного сложнее.



  Если вы на свой страх и риск подключили теплые полы к централизованному отоплению, то как раз наличие смесительного клапана позволит избежать побочных проблем. Ваши соседи никак не определят о наличии у вас теплых полов, так как не будет температурного дисбаланса.



  Другой метод регулировки температуры в теплых водяных полах – использование смесительного модуля. Данный модуль в своем комплекте имеет такие компоненты:

  • Трехходовой кран.
  • Термометр.
  • Байпас.
  • Циркуляционный насос.
  • Термостатическая головка.
  • Реле максимально допустимой температуры.

  Хотя весь этот комплект имеет большую цену, эффективность смесительного модуля очень высока. Тем не менее работает смесительный модуль только при условии сборки по европейскому образцу. В отопительной системе теплоноситель должен иметь температуру не меньше 65°. Что касается системы теплого пола, то модуль подмеса разбавляет теплоноситель и запускает его в отопительные контуры по установленным параметрам. В нашей стране зачастую регулировка температуры осуществляется на самом котле. Это привод к дисбалансу температуры.



  Также существует другой метод того, как можно отрегулировать теплые водяные полы. Для этого монтируется сервопривод и комнатный термостат. Исходя из температуры в помещении, терморегулятор дает сигнал на сервопривод о подаче горячего теплоносителя.

  Эта методика работает даже при самодельном коллекторе, хоть с модулем подмеса, хоть с трехходовым клапаном. Все зависит от ваших финансовых возможностей.

  Итак, мы рассмотрели несколько методов того, как можно осуществлять регулировку теплоносителя в системе теплого пола. Если вы используете другие технологии и методики, то нам будет интересно узнать о них. Пишите свои комментарии в конце этой статьи.

  Узнайте тонкости регулировки теплого водяного пола из следующего видеоматериала:

  Популярные материалы

  Как выбрать насос для теплого водяного пола



  Водяной теплый пол из полипропиленовых труб



  Как работают теплые водяные полы



  Какой метод обогрева пола в бани выбрать

  Подключение температурного датчика теплого пола

  Ваши права на компанию подтверждены!

  Выбор, установка и регулировка расходомеров

  Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

  Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

  Зачем нужен расходомер

  Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

  • В разных помещениях температура будет разной;
  • Возможен перерасход электроэнергии на нагрев воды в системе;
  • Разные контуры будут прогреваться неравномерно.

  Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

  Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

  Принцип работы

  Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

  Непосредственно расходомер состоит из нескольких деталей:

  • Корпус;
  • Прозрачная колба со шкалой;
  • Поплавок.

  Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

  В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

  Пошаговая инструкция по установке и регулировке

  Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

  Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

  Установка и регулировка:

  1. 1 С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
  2. 2 Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
  3. 3 Удалить защитное заводское кольцо;
  4. 4 Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
  5. 5 Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
  6. 6 Проверить работу системы.

  Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

  Выбор расходомера для водяного теплого пола

  Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом. Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика.

  При выборе устройства нужно учитывать площадь системы трубопровода. Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания.

  Источник https://vesnakuhni.ru/otoplenie/kak-otregulirovat-kollektornuyu-sistemu-otopleniya.html

  Источник https://utepliteli-vrn.ru/otoplenie/kak-otregulirovat-kollektornuyu-sistemu-otopleniya.html

  Источник https://iobogrev.ru/kak-regulirovat-kollektor-otoplenija

  Похожие записи:

  1. Как правильно запустить отопление в квартире
  2. Настройка двухконтурного газового котла Protherm Гепард: инструкция для 11 и 23 MTV
  3. Однотрубная система отопления частного дома своими руками
  4. Расширительный бачок для отопления: особенности установки и эксплуатации
