Фундамент под сруб

Ленточный фундамент под деревянный дом

Ленточные фундаменты занимают значительный сегмент рынка индивидуального жилищного строительства, и различаются по типу устройства и глубине заложения. Это не просто классификация ради дополнительной номенклатуры – от глубины заложения зависит принцип работы конструкции и технологические процессы, связанные с устройством фундамента. Определить геометрические размеры ленточного фундамента для сруба очень просто, для этого нужно следовать определенной методике.

Мелкозаглубленная лента

Ленточные опоры мелкого заложения отличаются невысокой прочностью. Но такой фундамент под сруб – отличный вариант экономичного и надёжного решения. Дешевле, чем мелкозаглубленная, может быть только незаглубленная лента или свайные фундаменты, но не всегда они подходят по типу грунта и прочности. Средняя глубина мелкозаглубленной ленты составляет 50-60 сантиметров, что почти всегда находится в зоне промерзания грунтов.

Сруб на ленточном основании

Стандартные размеры фундаментных блоков находятся в диапазоне от 300 до 1200 мм и градуируются шагом 300 мм – этот параметр и будет определять ширину фундаментной плиты. Какой бы ни была глубина промерзания, фундамент под сруб мелкого заложения будет располагаться в зоне промерзания грунтов, что обязывает застройщика устраивать дренажные системы, чтобы отвести грунтовые воды – иначе ни высокий цоколь (от 400 до 1500 мм), ни прочный бетон не спасут конструкцию от разрушения под воздействием морозного пучения.

Лента глубокого заложения

Использовать глубоко заглубленный ленточный фундамент для сруба размерами 6х6 м нужно, только если строится двухэтажный деревянный дом или уровень грунтовых вод находится в зоне промерзания, что сразу делает грунт высокопучинистым. Глубина заложения капитального ленточного фундамента может быть в пределах от 0,8 метра практически до бесконечности. Разумная глубина фундаментной подошвы 2,5-3 метра, с учётом устройства подвального этажа.

Ширина ленты будет зависеть от ширины стеновых конструкций. Минимальные размеры поперечного сечения находятся в пределах 300-400 миллиметров, в зависимости от того сборная или монолитная конструкция используется.

При этом следует понимать, что сборные ленточные опоры состоят из двух типов блоков – фундаментная плита (трапеция с вершиной от 300 до 600 мм) и фундаментный блок, ширина которого соответствует верхнему обрезу фундаментной плиты.

Ширина подошвы плиты всегда больше, чем ширина блока, поэтому следует устраивать траншею соответствующих размеров. После монтажа опорной конструкции и устройства боковой гидроизоляции производится обратная засыпка грунта с уплотнением.

Незаглубленная лента

Преимущество незаглубленных фундаментов в том, что они стоят на поверхностном слое грунта, что исключает воздействие морозного пучения на боковые стенки фундаментной плиты. Подготовка участка к монтажу незаглубленной ленты заключается в устройстве прочного основания.

После этого можно устанавливать опалубку. Высота надземной части фундамента определяется с учётом массы деревянного дома. Несущая способность хорошо подготовленного грунта позволяет строить фундамент для сруба высотой не менее 30 сантиметров. Таким образом, можно считать, что минимальный вертикальный размер незаглубленного фундамента с учётом подготовленной подушки составляет 0,8 метра.

Размеры в плане должны соответствовать размерам дома в осях, при этом рационально устраивать фундамент с учётом наличия 10-сантиметровых выступов цоколя внутрь и наружу стен. При средней толщине деревянных стен 400 мм, ширина фундамента будет составлять 420 мм – этот размер следует разделить пополам и откладывать полученной значение по обе стороны осевых линий стен.

Рекомендуем посмотреть видео о том, как самостоятельно сделать незаглубленное ленточное основание.

Типы и виды фундамента для строений из дерева

Типы и виды фундамента

На данный момент выделяются следующие типы фундаментов для деревянного дома:

• ленточный;
• столбчатый;
• свайный;
• плитный.

Ленточный фундамент

Ленточный фундамент

Ленточная конструкция является самой широко распространенной на сегодняшний день. Ее можно разделить на следующие группы:

1. Заглубленная.
2. Мелкозаглубленная.
3. Незаглубленная.

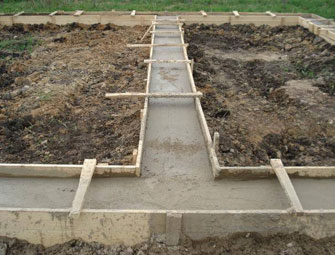

Возведение заглубленного ленточного фундамента актуально в том случае, если глубина промерзания грунта значительна, грунтовые воды находятся очень близко к поверхности или строение будет иметь подвал, цокольный этаж или гараж.

Мелкозаглубленная конструкция лучше всего подходит именно для домов из дерева. Это объясняется тем, что вес таких строений гораздом меньше, чем кирпичных. Высота для деревянного дома над землей варьируется в диапазоне от тридцати до пятидесяти сантиметров. По этой причине он используется в тех ситуациях, когда требуется сэкономить на фундаменте без потери его качества.

Незаглубленный фундамент подходит для небольших деревянных построек или те, которые необходимы только на время.

Процесс возведения ленточного фундамента можно представить в виде следующих этапов:

1. Рытье котлована. Значение глубины фундамента деревянного дома в обязательном порядке должно быть больше, чем значение глубины промерзания грунта (примерно на двадцать сантиметров). Что же касается ширины котлована, то это значение равно ширине фундамента, к которой добавлено полметра для опалубки и удобства работы.
2. Создание подушки из песка и цемента. На дно котлована помещается смесь песка и цемента. Толщина слоя должна составлять не менее пятнадцати сантиметров, а лучше – двадцати сантиметров. Смесь необходимо уплотнить: для этого она сначала поливается обычной водой, а затем утрамбовывается. Предназначение песчано-цементной подушки – снижение нагрузки на конструкцию.
3. Создание опалубки. Чтобы поверхность конструкции была максимально ровной, сбивать опалубку нужно с внутренней стороны, а гвозди вбивать с внешней. При следовании этому совету также облегчится демонтаж опалубки.
4. Установка распорок.
5. Укладка арматуры. Соединять элементы между собой посредством сварки нельзя ни в коем случае: можно пользоваться только проволокой.
6. Прокладка труб. Они необходимы для коммуникаций.
7. Заливка бетона.

Столбчатый фундамент

Эта конструкция подходит для почвы с серьезной глубиной промерзания, которая в то же время регулярно вспучивается. Также этот фундамент может быть применен на неровной местности.

Устройство столбчатой конструкции предполагает применение блоков из бетона, кирпичей и асбестовых труб. Поэтому он не подходит для строений с подвалом или цокольным этажом.

Технология возведения столбчатого фундамента выглядит следующим образом:

1. Определяется место, на котором будут установлены столбы. Несмотря на то, что расстояние между ними определяется размером дома, оно не должно быть меньше полутора метров.
2. Установка столбов. Они углубляются в грунт ориентировочно на 50 – 70 см. При этом под каждым из них должна быть изготовлена песчано-цементная подушка.

Свайный фундамент

Свайный фундамент

Такие дома строятся на территориях с неровным рельефом или в том случае, если почва неустойчива. Также он подходит в ситуации, когда уровень залегания грунтовых вод высок или часто меняется.

Свайная конструкция устраивается практически также, как столбчатая. Единственным отличием является то, что элементы в этом случае не просто углубляются в землю, а ввинчиваются. Это возможно благодаря тому, что на конце каждой сваи имеется бур.

Плитный фундамент

Плитный фундамент

Плитный фундамент незаменим при подвижном грунте. Устройство этого фундамента предполагает изготовление монолитной плиты из бетона с армированием. Ее площадь в точности соответствует площади дома. Одним из плюсов такой плиты является то, что она подвижна, благодаря чему дом при движении грунта не повреждается.

Плитный фундамент возводится следующим образом:

1. Сначала вырывается котлован. Так как он будет большого размера, то, скорее всего, без привлечения спецтехники обойтись не получится.
2. Создание подушки из цемента и песка.
3. Укладка арматуры.
4. Заливка бетоном.

Устройство плитного фундамента – задача не из легких. Главная трудность этой работы заключается в достижении равномерного высыхания бетона по всей поверхности плиты. Поэтому, если плиточный фундамент – единственно возможный вариант, то лучше всего обратиться за помощью к специалисту.

Подготовка рабочего проекта для деревянной бани

Возведение сруба бани — трудоемкий и ответственный процесс, который выполняется поэтапно. Начальный этап — подготовка проекта бани.

Типовой проект включает в себя:

• выбор подходящего места под застройку;
• планировку этажности и внутренних помещений бани;
• планировку местоположения оконных и дверных проемов;
• выбор отопительного, вентиляционного оборудования и осветительных приборов;
• выбор строительных и отделочных материалов;
• разработку дизайна помещений;
• расчет стоимости строительства.

Готовые проекты представлены в свободном доступе, а вот для получения индивидуального эскиза следует обратиться в проектное бюро.

Устройство фундамента из бревен

Порядок установки столбчатого фундамента из бревен:

• разметка. Определяют угловые точки. Первые опоры ставят по углам, затем натягивают между ними шнур. По этой причалке потом выравнивают следующие столбы под горизонт.
• выкапывают ямы под опоры, с помощью лопаты или садового бура подходящего диаметра. Этот диаметр должен быть в полтора раза больше, чем диаметр столба. На дне ям делают уплотненную подушку из крупного песка толщиной 200 мм. Трамбуют песок слоями по 100 мм, смачивая водой.
• столбы обертывают рулонным гидроизоляционным материалом с проклейкой битумом или мастикой. Когда столбы будут нагружены весом дома, такая обработка даст дополнительный эффект, горизонтальное движение слоев грунта не будет влиять на столбы из-за низкого трения
• дно ям засыпают мелким щебнем толщиной 10 см, затем устанавливают столбы комлем вниз, выверяя их вертикальность уровнем. Опоры ставят по оси стен, верх бревен спиливают до горизонтальной отметки. Установка столбов опор на «стулья» в виде крестовины, закрепленной к нижнему торцу бревна, значительно увеличит стойкость столба к износу.

• обратная засыпка. Засыпают крупным песком или щебенкой фракции 5-10. Засыпка делается с тщательным уплотнением послойно, толщина слоя не больше 20 см. Засыпка создает фильтрующую прослойку.При этом нельзя нарушать положение столбов по вертикали.
• в заключение все опоры еще раз выравнивают под горизонт по шнуру-причалке. Излишки бревен спиливают. Торцы промазывают битумом или мастикой для гидроизоляции.
• затем на торцах делают крепление в виде шипов для первого ряда бруса или бревен стен. На этом работы по устройству подземной части закончены, дальше выполняют обвязку.

Столбчатый бревенчатый фундамент при условии качественного антисептирования прослужит не один десяток лет.

У фундамента из бревен есть недостатки, но несмотря на это, они широко применяются в частном строительстве, потому-что прошли проверку временем, а также позволяют строить быстро, недорого и своими руками.

Укладка других видов фундамента

Рассмотрев самые популярные и часто применяемые в строительстве деревянных домов основы, мы расскажем о еще нескольких видах фундаментов, которые можно возвести своими руками.

Свайно-винтовое основание дома

Самыми легким в монтаже, а также надежными и экономичными считаются свайно-винтовые основы под строения из бревна. Если в своей работе вы задействуете высококачественный материал, который покрыт антикоррозийным веществом, то в результате получите долговечную конструкцию.

Выглядит отдельный элемент как стержень с поверхностью в виде винта, а внизу расположен острый наконечник. Именно из-за своего строения этот свай довольно просто ввернуть в почву, до твердого слоя грунта. Сначала проводят установку всех деталей, а после верх необходимо подрезать, чтобы все сваи были расположены на одном уровне и залить бетонной смесью.

Некоторые используют комбинацию из нескольких видов фундамента. К примеру, основная постройка располагается на плитном основании, а дополнительная, такая как веранда, пристройка – на свайно-винтовом или же столбчатом. Но, как утверждают специалисты, этого делать нельзя, поскольку данное сооружение кроме того что ненадежное, но и опасное. Это объясняется тем, что отдельно пристроенное помещение, обычно соединяют одной крышей. А при усадке основного сооружения или дополнительного в результате влияния температурных перепадов или грунтовых вод кровля может покоситься, что потребует от вас дополнительных затрат на ее восстановление. Более того, в некоторых случаях, даже возможны нарушения стеновой целостности.

Однако, не все комбинации на тему фундамента так плохи. Есть, например, ленточно-свайный вид основы, инструкция ее возведения такова:

Размечают участок и убирают верхний, плодородный шар почвы.

На всю ширину будущих стен, двигаясь по всему периметру, копают ров. Его глубина должна составлять не меньше 30 сантиметров.

Через шаг, равный двум метрам необходимо пробурить скважины, диаметр которых будет 18 сантиметров, а глубина около полутора метра.
Укладывается на дно песчаная прослойка.
Делается каркас из арматур и опускается в каждую скважину.
Ямы с уложенными каркасами заливаются раствором бетона, который необходимо хорошенько утрамбовать.
Для части фундамента ленточного вида установить деревянную опалубку. Она обязательно должна возвышаться над землей на полметра.
Сваривают каркас из арматурного металла для ленточной основы и вяжут его с элементами, выступающими со скважин.
Залить фундамент.
После абсолютного высыхания фундамента, выполняют гидроизоляцию сложенным в несколько раз рубероидом и смазав его мастикой

Очень важно провести такое мероприятие перед постройкой именно дома из бревен.

Ну, вот и разобрались с тем, какая технология заливки комбинированного фундамента.

Свайное, свайно-винтовое основание

По принципу функционирования свайное основание схоже со столбчатым, только в качестве опор используются специальные элементы, рассчитанные на высокие нагрузки. Способ погружения свай в грунт зависит от типа элемента. К преимуществам относятся возможность строительства на участке с большим перепадом высот, отсутствие необходимости производить объемные земляные работы.

К преимуществам свайных оснований относится возможность установки на сложных грунтах. Для тяжелых капитальных строений применяются железобетонные сваи, но фундамент под дом из бревна не требует серьезных финансовых затрат на сами сваи и технику для их установки, достаточно использовать винтовые.

Винтовые сваи — это стальные трубы со специальными лопастями на нижнем конце для удобства погружения элемента в грунт. За счет специального покрытия обеспечивается защита металла от коррозии. Чтобы постройка простояла долгий срок, выбирают сваи с толщиной стенок не менее 4 мм и дополнительно обрабатывают металл на границе грунта и атмосферы – это наиболее уязвимый участок.

Диаметр свай подбирается в зависимости от размеров основания и этажности постройки, а также с учетом характеристик грунта, иначе при погружении винтового элемента есть риск деформации трубы. Деформированная свая неправильно воспринимает и передает нагрузки, что снижает прочность фундаментного основания.

Винтовые сваи применяются на грунтах любого типа (в том числе сыпучих) за исключением болотистых и скальных. Процесс обустройства основания включает:

• разметку участка для установки свай согласно проекту;
• рытье углублений под сваи;
• ввинчивание свай при помощи ручных приспособлений или специального механизма;
• контроль вертикальности элементов, срезание выступающих частей с таким расчетом, чтобы сформировалась горизонтальная плоскость;
• приваривание монтажных пластин или возведение монолитного железобетонного ростверка.

Винтовые сваи – хороший вариант для строительства на склонах, на слабых грунтах, в условиях близкого залегания вод.

Какой бетон нужен для фундамента деревянного дома

• ГОСТ Б В.2.7-44-96 «Цемент».
• ГОСТ Б В.2.7-46-96 «Цементы общестроительного назначения».
• ГОСТ В.2.7-65-97 «Добавки для бетонов и строительных растворов».
• ГОСТ В.2.7-69-98 «Добавки для бетонов. Методы определения».

Если коротко, то при выборе цемента для бетона нужно принять во внимание особенности почвы, предполагаемую нагрузку, вид фундамента, высоту залегания грунтовой воды. Что касается марки цемента, то для деревянных одноэтажных домов пригодна марка М150

Однако профессионалы советуют не экономить на марке и приобретать цемент с маркой не ниже М400. При этом следует отдать предпочтение портландцементу с добавками, который обладает необходимыми свойствами

Что касается марки цемента, то для деревянных одноэтажных домов пригодна марка М150. Однако профессионалы советуют не экономить на марке и приобретать цемент с маркой не ниже М400. При этом следует отдать предпочтение портландцементу с добавками, который обладает необходимыми свойствами.

Сделать бетон своими руками на основе цемента марки М400 можно руководствуясь данными таблицы, где Ц-цемент, П – песок, Щ – щебень.

При строительстве деревянного загородного дома или дачи, особое внимание нужно уделить гидроизоляции фундамента. Чтобы предотвратить растрескивание фундамента, после заливки его обрабатывают различными составами (например, пенетроном) или пленками на основе битума

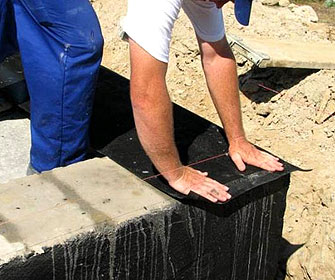

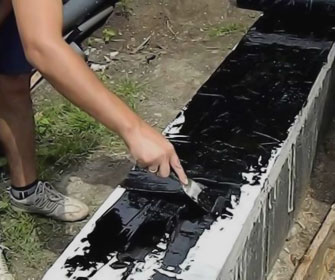

Гидроизоляция позволяет защитить фундамент от воды (грунтовой, талой, дождевой).

Дополнительно залитая отмостка возле дома позволит отвести воду и сохранить фундамент. Отличной защитой от влаги станет и отлив на фундамент деревянного дома. Его монтируют таким образом, чтобы он защищал цоколь строения.

Отлив на фундамент деревянного дома

Заключение

Надеемся, что приведенная в статье информация и инструкции позволят разобраться, какие бывают типы фундаментов под деревянный дом, как сделать тот или иной фундамент своими руками, и какие факторы нужно учесть при выборе.

Виды фундаментов под дом

Столбчатый вид основания – это наиболее востребованные устройства для зданий из бруска

На сегодняшний день выделяют такие типы оснований для деревянного дома, которые имеют свои отличительные характеристики. Итак, давайте их рассмотрим:

• Ленточный фундамент – данный тип характерен поперечным сечением, равному форме и размеру всего строения. Чаще всего применяются при строительстве тяжелых больших зданий. Для работ применяются материалы: кирпичи, бетонные блоки и плитняки
• Столбчатый вид основания – это наиболее востребованные устройства для зданий из бруска. Для строительных работ понадобится минимальное количество материалов. По периметру участка нужно сделать шурфы через каждые два метра.
• Фундамент под деревянный дом плитного типа. Такое устройства набрало популярности в строительных проектах классического типа. Для выполнения процесса нужно большое количество бетона и арматурной сетки. Стоит отметить, что для совершения работ необходимо много физической силы.

Плюсы и минусы столбчатого типа

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки, которые создают небольшую нагрузку на почву. Стоит отметить, что простота такого устройства никак не отображается на надежности опорной способности. Схематически вид фундамента напоминает систему столбов, установленных в точках наивысшего давления. Норма между столбами столбчатого строения – 2 метра.

Столбы выполняют с кирпича, бетона, камня и других материалов. Утепление и гидроизоляцию необходимо выполнять совместно с забиркой, то есть, соединяя стены со столбами. Монтажные работы начинаются с подготовки ямы 50 на 50 на 50 см. Далее ее заполняют щебнем, чем создают подушку, и устанавливают столб из блоков. Столбчатый вид основания имеет такие преимущества:

• Высокий уровень надежности;
• Долговечность;
• Низкие растраты на установку;
• Возможность возводить постройки практически при любых условиях;
• Отсутствует необходимость дополнительных процессов, таких как гидроизоляция и утепление;
• Низкий уровень трудоемкости процесса строительства;
• Есть возможность построить столбчатый механизм на промерзающей почве

При всех таких достоинствах, давайте выясним, какой недостаток у такого типа постройки? А их несколько, итак:

• Отсутствие возможности постройки подвального помещения;
• Не подходит для установки на подвижных почвах;
• Выдерживает нагрузку, только легких зданий.

Буронабивной свайный фундамент: плюсы и минусы

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов. Конструктивно состоят из свай и ростверка, соединяющего их между собой. Несущие составляющие буронабивного фундамента размещаются в точках давления здания. Стоит учесть, что на конструкцию могут влиять силы горизонтальной направленности, то монтаж свай может устанавливаться под углом. Преимущества данного типа:

• Может возводиться на всех типах почвы;
• Не поддается влиянию поверхностных вод;
• Требует маленького расхода материалов;
• Процесс установки требует большей трудоемкости, чем столбчатый вид.

Фундамент под сруб

Древесина – самый распространенный материал в загородной застройке. Она мало весит, под нее не требуется мощное основание. Отличный естественный теплоизолятор, не требуются толстые стены, что опять таки снижает нагрузку на фундамент. Но и минусы тоже есть: усадка на протяжении всего существования дома, горючесть, уязвимость для воды и биологических факторов. Каким должен быть фундамент под сруб?

• Какие нормы существуют при строительстве фундамента под деревянный сруб
• Как залить фундамент под сруб

Какие нормы существуют при строительстве фундамента под деревянный сруб

Кроме массы самой постройки при выборе и расчете основания учитываются и условия возведения:

• тип грунта, его особенности;
• рельеф;
• глубина нахождения подземных вод;
• климат, температура в районе.

В зависимости от этих факторов определяют вид фундамента под срубовой дом – ленточный, столбчатый, свайный или их подвиды.

Монолитный ленточный – это ж/б лента, на которую устанавливают несущие стены постройки.

Монолитный ленточный фундамент

Чаще всего этот вид выбирают на влажных грунтах или там, где грунтовые воды залегают высоко. Одно из достоинств – возможность устройства теплого влагозащищенного подвального этажа. Несущая способность ленты высокая, на ней можно устанавливать в т.ч. кирпичные и каменные дома.

Фундамент может быть мелкозаглубленным (около полуметра от поверхности) и заглубленным (ниже линии промерзания).

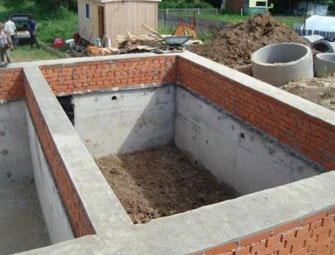

заглубленный фундамент мелкозаглубленный фундамент

Второй вариант идеально подходит для устройства эксплуатируемого подвала, но трудоемкость возведения и стоимость выше, чем у других типов.

Мелкозаглубленный фундамент под маленькую постройку (например, баню) может быть заложен на глубине до 40 см, под жилой деревянный дом потребуется 60 см. Ленту заливают поверх подушки из щебня песком.

Мелкозаглубленный фундамент под маленькую постройку

Экономичное основание под дом – столбчатый фундамент. Подходит для установки легких домов (в т.ч. деревянных срубов) на сухих стабильных грунтах. Может использоваться на неровном рельефе.

столбчатый фундамент под сруб

Устройство полноценного цокольного этажа со столбовыми опорами технически невыполнимо. Этот тип фундамента оптимален для построек, расположенных на берегу: во время сезонного паводка нет вероятности подтопления. Такое основание обойдется в 3-4 раза дешевле ленточного.

Столбчатый фундамент тоже устанавливают на подушку – для компенсации сил морозного пучения. Опоры помещают под углами дома и в других местах повышенных нагрузок (несущие стены и т.д.). Шаг – исходя из расчетной нагрузки, в среднем около двух метров.

столбчатый фундамент под сруб

Для легкого деревянного дома могут подойти столбы из клееного бруса или оцилиндрованных бревен. Их погружают до глубины промерзания почвы.

На очень плохом грунте используются винтовые сваи. Это достаточно дорогой фундамент, но самый надежный на заболоченных, слабых и пучинистых грунтах. Сваю погружают таким образом, чтобы ее конец опирался на твердый слой.

свайный фундамент под сруб

Дороговизна компенсируется простотой и высокой скоростью возведения: например, фундамент под сруб 6 на 6 можно выполнить за пару дней. Погружение одной сваи в ручную занимает не более получаса.

Бетонный ростверк под деревянный дом необязателен, можно выполнить обвязку из бруса или профильных труб.

сруб на винтовом фундаменте

Иногда ростверком становится нижний венец сруба. Не нужно целый месяц дожидаться застывания бетона, после монтажа обвязки можно сразу приступать к строительству дома.

• 2.02.03-85 – фундаменты свайные;
• 2.02.01-83 и 3.02.01-87 – основания сооружений;
• 50.102-2004 – проектирование и устройство фундаментов.

А также 13580-85 ГОСТ – ленточные фундаменты из ж/б плит.

Как залить фундамент под сруб

Порядок при монтаже бетонной ленты:

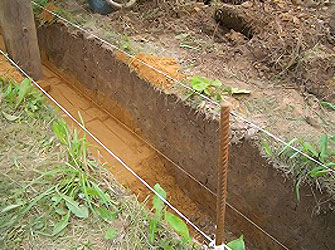

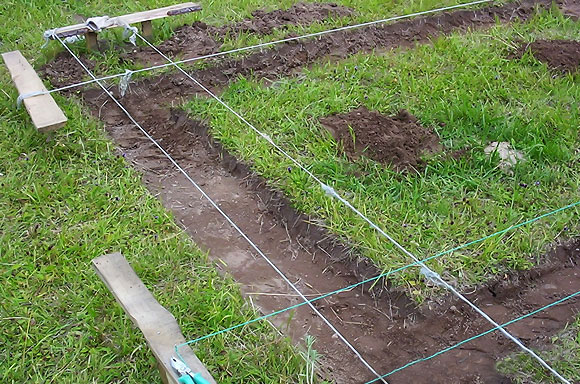

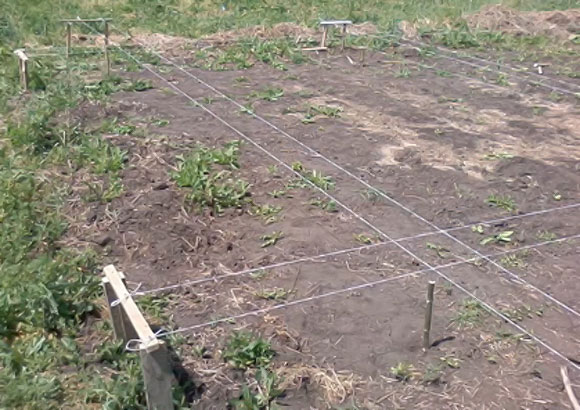

1. Разметить площадку. Ширина и длина расчетные плюс 0,5 м на опалубку.

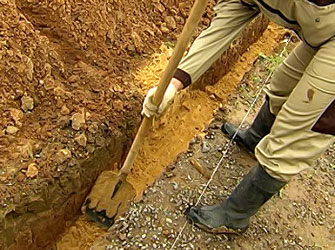

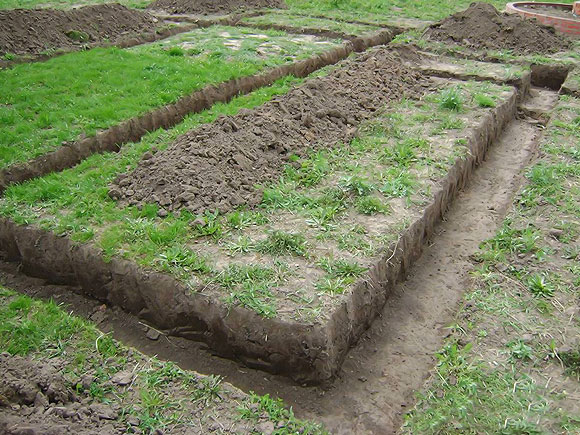

3. Вырыть котлован на 20 см глубже промерзания грунта (последнюю цифру для региона можно взять из таблиц СНиП). Если цокольного этажа не будет, достаточно траншеи. Ее ширина определяется в соответствии с расчетом, но не должна быть меньше толщины стены с запасом 10 см (в среднем 40 см). Траншею роют по периметру дома и под несущими внутренними стенами.

4. Насыпать песчаную подушку, утрамбовать, пролить водой.

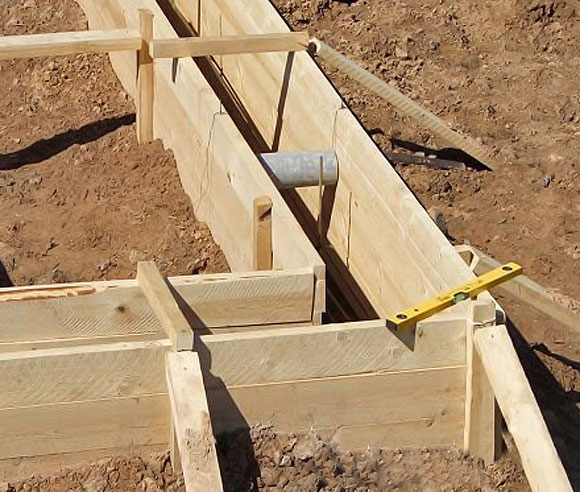

5. Сколотить из обрезной доски щиты для опалубки. Шляпки гвоздей должны располагаться изнутри будущей конструкции (так опалубку будет проще снимать). Торцы щитов соединяют саморезами.

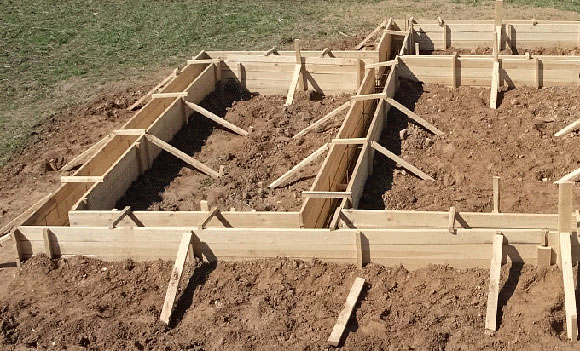

6. Установить щиты в траншею. Их высота должна быть больше, чем у будущей ленты. Укрепить подпорками снаружи, стяжками сверху.

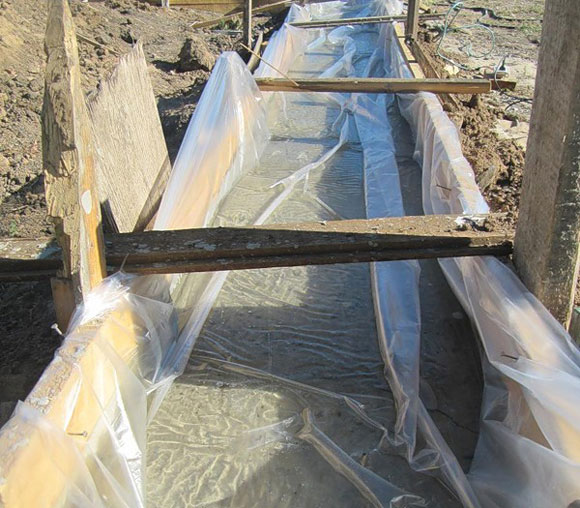

7. Уложить внутрь рубероид или пергамин, чтобы раствор не вытекал через щели, а цементное молочко не впитывалось в доски.

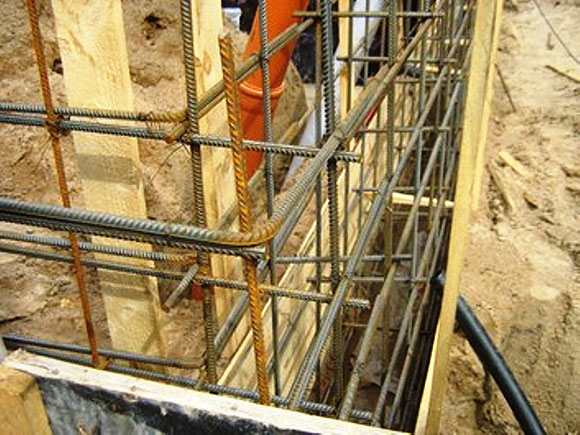

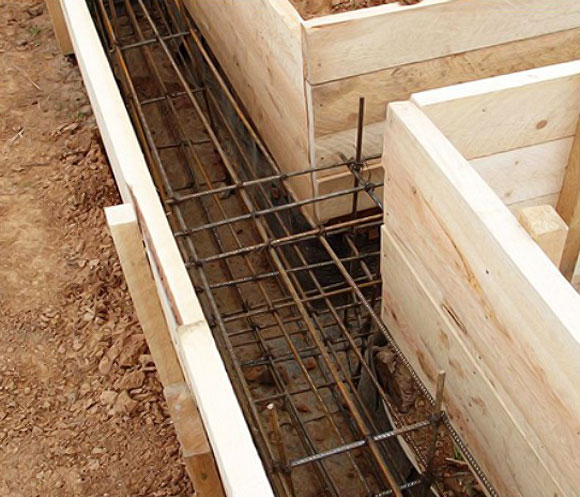

8. Арматурный каркас устанавливают так, чтобы его края не доходили до опалубки 3-5 см. Для арматуры потребуются ребристые прутья 1,2 см. Продольные пруты кладут в два-три ряда (в зависимости от высоты ленты).

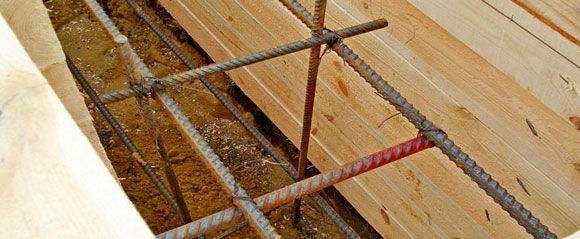

9. С шагом 40 см к продольным прутьям привязывают проволокой поперечные перемычки и вертикальные стойки.

10. Привязывают к вертикалям второй и третий уровень: тоже продольные прутья и перемычки. И верхняя, и нижняя границы каркаса не должны доходить несколько сантиметров до краев будущей ленты.

11. Уложить внутрь перпендикулярно щитам куски пластиковой или асбоцементной трубы сечением около 10 см для устройства продухов. Их кладут с легким уклоном на улицу, чтобы образующийся конденсат стекал наружу, а не внутрь. Наполняют песком, чтобы трубы не сложились под тяжестью бетона.

12. Для самостоятельного приготовления раствора используется цемент от М200 до 400. Пропорция – одна часть к 3 песка и 5-6 щебня. При заливке в холодную погоду воду перед замесом подогревают.

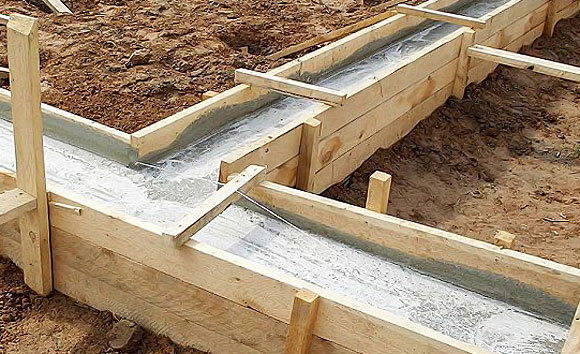

13. Заливку ленты желательно выполнить за один день. Заливают послойно, трамбуя каждую порцию. Готовую заливку протыкают во многих местах металлическим прутом, чтобы спустить воздух.

14. В дождь и жару готовую ленту накрывают пленкой. В жару необходимо несколько раз в день обрызгивать ленту водой и снова накрывать, чтобы бетон схватывался медленнее: при быстром застывании он теряет прочность.

15. Лента застывает месяц. После этого опалубку убирают, поверхность гидроизолируют.

16. Между лентой и нижним венцом укладывают слой рубероида, а сами бревна пропитывают антисептиком.

Related posts:

1. Фундамент для деревянного дома
2. Столбчатый фундамент своими руками
3. Фундамент для дома из газобетона
4. Как сделать фундамент для бани своими руками

Строительство фундамента для сруба

Для строительства жилых частных домов, бань и хозяйственных построек наибольшее распространение по-прежнему остается за срубами из натурального или оцилиндрованного бревна, а также пиленного или клееного бруса. Основу любого вида строения составляет фундамент. О видах оснований дома, их особенностях и технологии установки своими руками пойдет речь в дальнейшем.

Оглавление:

• Виды фундаментов для срубов
• Технология изготовления ленточных фундаментов. Выбор типа основания
• Разметка площадки под строительство
• Копка траншеи
• Отсыпка дна траншеи
• Изготовление и установка опалубки
• Укладываем армирующий каркас
• Заливка фундамента бетоном

Виды фундаментов для срубов

Рубленые конструкции устанавливают на различные виды оснований, выбор которых зависит от конкретных почвенных, погодных и эксплуатационных условий. Наибольшее распространение получили следующие виды фундамента под сруб:

1. Ленточный фундамент представляет собой замкнутую железобетонную ленту, расположенную под всеми стенами сруба и несущими перегородками. Данный вид является наиболее распространенным в различных регионах нашей страны.
2. Столбчатый фундамент под сруб состоит из отдельных опор, сложенных из кирпича или блоков и заглубленных на уровень, расположенный ниже уровня промерзания почвы. Его используют при необходимости опоры небольших срубов в виде беседок, бань и т.п.
3. Винтовые фундаменты в последнее время набирают все большую популярность благодаря сочетанию целого ряда положительных качеств:

• в отличие от остальных видов они являются всесезонными, что позволяет выполнять работы по их установке в любое время года;
• свайный фундамент для сруба 6х6 может быть установлен под ключ за один рабочий день. Такой скоростью монтажа не может похвастать ни один другой вид.
• такой фундамент под сруб может быть выполнен даже своими руками без использования специализированной строительной техники.

Виды фундаментов для сруба

1. Свайный вид фундаментов наиболее мощный, позволяет устанавливать строения большой площади и этажности. Его существенным минусом является необходимость применения специализированного оборудования для монтажа свай и бурения отверстий в грунте.
2. Плитный фундамент для дома из бруса целесообразно использовать в тех случаях, когда работы выполняются на неспокойных слабых грунтах, подверженных при этом сильному сезонному пучению. В этом случае строение будет «плавать» на бетонной плите как на плоту, поэтому данный вид основания часто называют плавающим.

Из всех перечисленных вариантов наибольшее распространение получили ленточные фундаменты, подразделяющиеся на заглубленные и мелкозаглубленные. О технологии изготовления их своими руками расскажем более подробно.

Технология изготовления ленточных фундаментов. Выбор типа основания

Как уже отмечалось выше, ленточный фундамент может быть заглубленным и незаглубленным. В первом случае подошва бетонной основы дома будет располагаться на глубине 1,5 – 2 метра, во втором – не более 0,5 метра. Конкретный выбор того или иного фундамента под сруб зависит от особенностей грунта и расчетной массы строения.

Фундамент под сруб 6х6 двухэтажного дома обязательно должен иметь большой запас прочности, поэтому его целесообразно заглублять. В случае строительства небольшой бани 4х5 метров на прочных глинистых почвах можно сэкономить на толщине основания, сделав его высотой от подошвы не более 0,5 метра.

Сделав выбор в пользу того или иного вида ленточного фундамента можно приступать к дальнейшим работам по его установке своими руками или силами специализированных строительных бригад. Основные этапы процесса:

• Разметка на месте строительства;
• Изготовление котлована;
• Отсыпка дна готовой траншеи;
• Изготовление и установка опалубки;
• Установка армирующего каркаса в траншею;
• Заливка бетона и уход за ним в первые дни.

Разметка площадки под строительство

Прежде чем выполнять разметку будущего основания, необходимо правильно определить размер фундамента под сруб 6х6 или других габаритов. В идеале бревенчатые или брусовые стены должны лежать точно посередине будущей ленты на расстоянии от ее края не более 0,15 метра. Ширина ее чаще всего составляет от 0,3 до 0,5 м. С учетом толщины строительного материала внутренний периметр будущего ленточного фундамента должен быть равен 5,8х5,8, а наружный – 6,2х6,2.

Немаловажным является и правильное ориентирование будущего строения по сторонам света, направлению фасада и расстоянию до существующих построек и границ участка. По ГОСТам строящийся дом должен располагаться от забора с соседями на расстоянии не менее трех метров, а от переднего уличного – не менее пяти. От имеющихся на участке построек для соблюдения правил пожарной безопасности дом должен отстоять на 3 метра.

Разметка площади под строительство

Исходя из полученных параметров, выполняем своими руками разметку будущей траншеи. Для этого удобно использовать деревянные или стальные колья длиной не менее 0,5 метра и капроновый шнур или толстую нейлоновую леску. Стержни вбивают в почву на углах будущего дома на расстоянии друг от друга равном ширине траншеи под заливку.

Вбитые опоры обвязывают тем или иным видом шнура по наружному и внутреннему периметру. Таким образом, получаются границы, в пределах которых необходимо будет удалить грунт на выбранную глубину заложения ленточного фундамента.

Копка траншеи

Грунтовые работы традиционно в строительстве относятся к самым энергозатратным, особенно выполняемые вручную. Ширина траншеи не предполагает использование специализированной строительной техники при установке ленточного фундамента под сруб. Все грунтовые работы в этом случае придется выполнять вручную.

Копка траншеи вручную

Объем траншеи разбивают на отдельные участки в зависимости от физических возможностей и постепенно выкапывают. Чтобы установить фундамент для сруба в более сжатые сроки, лучше пригласить для грунтовых работ помощников или нанять бригаду неквалифицированных работников за небольшую оплату.

На данном этапе необходимо придать канаве правильную геометрическую форму. Это поможет достичь максимальных прочностных характеристик будущего ленточного фундамента. Стенки углубления аккуратно подрезаются в вертикальной плоскости, дно выравнивается в горизонтальной плоскости при контроле водяным уровнем. В случае наличия корней деревьев или кустарников их необходимо тщательно подрубить.

Отсыпка дна траншеи

Частично компенсировать сезонное пучение грунта помогает отсыпка дна готовой траншеи сеяным речным или строительным песком. Стандартная толщина песчаной подушки в уплотненном состоянии составляет 15-20 см. Выполняется она следующим образом:

Отсыпка дна траншеи песком

1. На дно траншеи насыпают слой песка;
2. Для лучшего уплотнения песчаную подушку желательно увлажнить дождеванием или опрыскиванием. Для этой цели подойдет простая лейка или поливальный шланг.
3. Уплотняют песчаную подушку вручную или с помощью механического приспособления, именуемого виброплитой. Приобретать последнюю для разового использования не стоит, лучше арендовать в специализированных фирмах на пару дней. Для выполнения работы своими руками изготовьте простейшую трамбовку из метрового обрезка бруса или бревна с прибитой фанерной площадкой к одному торцу и рукояткой к другому.
4. Поверхность отсыпки должна также располагаться в горизонтальной плоскости, которую проверяют все тем же гидроуровнем.

Изготовление и установка опалубки

Как правило, ленточный фундамент под сруб изготавливают таким образом, чтобы он частично поднимался над поверхностью почвы. В мелкозаглубленных видах эта величина обычно составляет 0,5 метра. Для того чтобы залитый бетон получил необходимую форму, изготавливают особые разборные емкости, называемые опалубкой.

Основными материалами для нее служат обрезные доски толщиной 20-25 мм, листовые древесные материалы – ДСП, ОСП или фанера, а также специальные стальные листы с ребрами жесткости и особой системой крепления, относящиеся к профессиональному оборудованию.

Изготовить опалубку под фундамент под сруб своими руками не сложно. Наиболее доступны в этом случае обрезные пиломатериалы хвойных пород – сосны или ели. Их напиливают по длине будущего основания дома и соединяют в плотные щиты, ширина которых равна высоте ленточного фундамента над почвой. Особое внимание следует уделить правильной установке опалубки.

Монтируют ее по краям канавы таким образом, чтобы низ щита частично был заглублен. Снаружи и в верхней части опалубку фиксируют достаточным количеством стяжек и распорок, изготовленных из остатков досок и брусков. Главная задача – избежать разрушения опалубки после заливки бетона, так как нагрузка от залитой смеси существенна.

Укладываем армирующий каркас

Изготовленный фундамент под сруб своими руками должен иметь максимальную прочность. Помочь в достижении этого призван армирующий каркас, устанавливаемый в траншею до заливки фундамента бетоном. Основным материалом для его изготовления служат стальные гладкие и рифленые стержни диаметром от 8 до 16 и даже 20 мм.

Укладка армированного каркаса

Для того, чтобы правильно армировать фундамент под сруб потребуется изготовить крупноячеистую объемную сеть, состоящую из продольных длинных стержней и поперечных коротких. При выполнении этого процесса своими руками необходимо соблюдать следующие правила:

• Расстояние от элементов армопояса до границ ленточного фундамента должно быть не менее 5 см. Это обеспечит сохранность арматуры и убережет ее от коррозии.
• Соединять пруток можно как с помощью сварного шва, так и скруткой из мягкой вязальной проволоки;
• Расстояние между поперечными стержнями выбирают около 50 см;
• Для армирования углов и стыков используют Г-образные стержни, согнутые под 90 о .

Заливка фундамента бетоном

В отличие от столбчатого фундамента, кладка которого выполняется на строительном растворе, ленточный фундамент заливают готовой бетонной смесью из песка, цемента и щебня. Изготовить его можно самостоятельно с помощью электрической бетономешалки или заказать готовый с доставкой на место строительства.

Покупать бетономешалку для монтажа одного ленточного фундамента нецелесообразно. Ее, как и виброплиту, можно взять напрокат на несколько дней. Готовый бетон с ближайшего завода будет стоить дороже, чем затраты на его самостоятельное изготовление. Но поставляется он в готовом виде и в необходимом объеме, что значительно сокращает время заливки ленточного фундамента.

Заливка фундамента бетоном вручную

Профессиональные строители рекомендуют выполнять всю заливку основания дома за один прием. При использовании бетономешалки на изготовление всего необходимого объема смеси может потребоваться полный световой день, поэтому выбор способа получения бетона остается за вами, дорогой читатель.

Для достижения ленточным фундаментом полной механической прочности обычно требуется несколько недель. В течение первых семи дней необходимо правильно ухаживать за залитым основанием. Его необходимо укрывать от палящего солнца плотной толстой тканью, которую необходимо ежедневно слегка увлажнять. После достижения требуемых характеристик можно выполнять установку сруба и продолжить строительство дома.

Это может быть полезно:

Источник https://sdelai-lestnicu.ru/fundament/lentocnyj-fundament-dla-doma-iz-brevna-derevannogo-doma-ustrojstvo

Источник https://www.vogorodah.ru/fundament-pod-srub/

Источник https://stroykarecept.ru/fundament/po-obektu-stroitelstva/stroitelstvo-fundamenta-dlya-sruba.html
