На какую глубину закапывать водопроводную трубу в частном доме, а также септик и канализацию

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали — это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна — вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

Рис. 1 Как выкапывается траншея для водопровода

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные — они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления — ПНД.

При устройстве водоснабжения индивидуальных домов применяются преимущественно ПНД-трубы.

Рукав полиэтиленовый 350 мм бухта.
Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

1. Теплопроводность пластика 0,3 Вт/мºС, у стали — 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
2. Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки — 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ — коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

Правила, формулы и данные

Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.

В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:

1. Канализации – на 50 см.
2. Силового кабеля – 50 см.
3. Газопровода – 100 см.
4. Тепловых сетей – 150 см.
5. Другого водопровода – 150 см.

Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.

Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.

Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.

Вторым этапом подготовительных работ является непосредственно расчет. Определяется три параметра: глубина траншеи (Н), ее длина (L) и ширина (B).

Глубина

Этот параметр зависит от типа грунта, диаметра и вида труб, глубины промерзания почвы. На какую глубину копать траншею под воду? В соответствии со СНиП, минимальной глубиной для разных типов грунта является:

• скалистый грунт – 0,5 м;
• рыхлая, мягкая песчаная почва – 1,6 м;
• глинистый грунт – 1,3 м;
• почвы со средней рыхлостью – 1,7 м.

Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.

Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):

1. Москва – от 1,35 до 2.
2. Республика Адыгея – от 0,29 до 0,43.
3. Алтайский край – 1,30 – 3,52.
4. Архангельская область – 1,57 – 2,89.
5. Астрахань – 0,78 – 1,50.
6. Краснодар – 0,00 – 0,74.
7. Ленинградская область – 0,99 – 1,96.
8. Новосибирск – 1,84 – 2,98.
9. Екатеринбург – 1,58 – 2,32.
10. Республика Крым – 0,01 – 0,49.

Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.

При прокладке трубопровода, которым будут пользоваться только в теплое время года, разрешается минимальная глубина траншеи – 50 см.

Длина

Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.

В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

Ширина

В соответствии с СНиП ширина для труб диаметром 50-100 мм должна быть в пределах 0,5 – 0,8 м.

Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.

Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.

Периметр и площадь

После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.

Расчет проводят по формуле V = a * h * L (для траншеи с прямоугольными стенками).

В этой формуле используют такие значения:

• V – искомый объем;
• a – ширина котлована;
• h – его глубина;
• L – длина.

Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.

Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

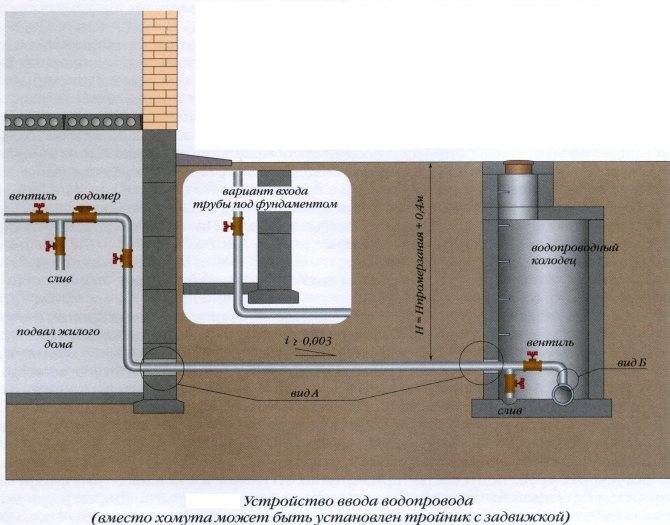

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

Какими СНиП и СП пользоваться?

Все строительные работы регламентируются сводом правил (СП) и СНиП. При определении параметров котлована под водопровод пользуются такими документами:

• СНиП III-42-80;
• СНиП 2.05.06-85;
• СНиП 3.05.04-85;
• СП 34-112-97.

В этих документах перечислены все условия для расчетов, приводятся данные по типам грунта, видам труб и трубопроводов, написаны формулы, по которым вычисляются оптимальные параметры котлованов. Ориентируясь на нормы, вы все рассчитаете правильно, без ошибок.

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Правила монтажных работ и полезное видео

Ключевые правила по проведению монтажных работ заключаются в соблюдении ряда действий: перед эксплуатацией водопроводной сети стоит проверять систему во избежание утечек, посредством заполнения трубы водой под давлением. В случае утечки из муфты или фитинга необходимо подтянуть комплектующие, а прессованный фитинг – заменить.

Возникновение ошибок не исключено, если нарушены правила соединения, а именно:

• не соблюдено расстояние между крепежами;
• нарушено время нагрева или приложены лишние усилия при сварке;
• установлен жесткий крепеж, в учёт которого не было принято линейное расширение сырьевой базы.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.

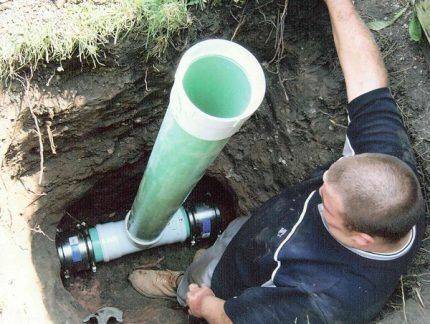

• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

• Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

На какую глубину закапывать водопроводную трубу в частном доме, чтобы избежать промерзания зимой

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали — это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна — вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

Рис. 1 Как выкапывается траншея для водопровода

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

Правила определения глубины прокладки водопровода

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Факторы, определяющие глубину прокладки водопровода

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

• Максимальная температура зимой;
• Тип грунта на местности;
• Температура воды в системе;
• Наличие растительности на поверхности;
• Продолжительность солнечного периода;
• Время подачи воды;
• Количество осадков;
• Глубина залегания подземных вод.

В СНиП 2.04.02-84* содержатся рекомендуемые параметры, полученные с учетом этих факторов. Глубина прокладки водопровода должна не допускать замерзания воды при температуре воздуха ниже 0°С и ее чрезмерного нагревания в жару.

Учет всех факторов при расчете в каждом конкретном случае необходим для обеспечения бесперебойности функционирования системы без ее неоправданно сильного заглубления.

Нормативные показатели глубины заложения водопровода

Существуют достаточно сложные методики расчета этого параметра, но их обобщенные результаты содержатся в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Ценность содержащихся в нем данных состоит в их получении практическим путем.

Минимальная глубина прокладки трубопроводов определяется нормами СНиП 2.04.02-84*, как такая величина, которая дает возможность предохранить конструкцию от деформаций и разрушений под воздействием внешних нагрузок (например, транспорта).

Глубина прокладки труб, считая до низа, должна быть на 500 мм больше расчетной глубины проникания в грунт нулевой температуры. Трубопроводы диаметром до 500 мм должны залегать минимум на 300 мм ниже отметки промерзания грунта, труба размером более 500 мм — глубже на 500 мм и более.

Дополнительные факторы определения глубины прокладки трубопровода

Степень заглубления коммуникаций может быть увеличена в зависимости от следующих моментов:

• Расположение колодца — трубопровод необходимо прокладывать от уровня его дна;
• Точка ввода водопровода в здание — чем ниже запланирован его проход через фундамент, тем более значительной должна быть глубина залегания коммуникаций;
• Кольцевая жесткость труб.

Факторы, способные сократить глубину прокладки водопровода:

• Уровень расположения грунтовых вод — чем выше отметка их залегания, тем меньшей глубины можно вырыть траншею;
• Устройство теплоизоляции труб или системы электрического подогрева кабелем.

Особенности горячего водоснабжения

При прокладке трубопровода для подачи горячей воды требуется учитывать, что при этом могут применяться специально предназначенные для данной цели оцинкованные, металлопластиковые, полипропиленовые и полиэтиленовые трубы. Они должны быть способны выдерживать высокие температуры расчетной величины. Глубина прокладки водопровода определяется, согласно общим правилам — ниже отметки промерзания почвы.

Теплоизоляция трубопровода

Утепление коммуникаций дает возможность сократить глубину их прокладки, что экономит средства и трудозатраты при строительстве, а также упрощает ведение ремонтных работ при необходимости. Трасса водопровода может теплоизолированы любыми материалами, обладающими надежностью, долговечностью, низкими показателями водопоглощения и теплопроводности, и что важно, невысокой стоимостью.

Наиболее часто наружные сети утепляют при помощи:

• Пенополистирола (пенопласта), из которого изготавливают своеобразные «скорлупы» для защиты труб по всему диаметру. Материал не требует устройства дополнительной гидроизоляции.
• Базальтовый утеплитель используется в виде цилиндров, надеваемых на трубу. Требует защиты от влаги при помощи рубероида, фольгоизола, пергамина.
• Вспененные материалы: каучук, полиэтилен, пенополиуретан.
• Стекловата требует дополнительной гидроизоляции, так как при намокании теплоизоляционные качества материала снижаются.

Примечание — Особое внимание требуется уделить теплоизоляции водопровода в месте входа сети в здание. Для этого трубопровод можно поместить в пенопластовый короб. Другой вариант — использовать трубу большего диаметра (футляр), оснастив водопровод несколькими метрами греющего кабеля или заполнив образовавшееся пространство жидким утеплителем.

Возможные проблемы при прокладке наружного водопровода

В некоторых случаях расчетная глубина заложения трубопровода больше, чем позволяют выкопать местные условия, например наличие на участке скалистых грунтов. В такой ситуации траншея роется максимально глубоко, а водопроводные трубы перед укладкой обязательно утепляются. Помимо этого, трубопровод по всей длине оснащается греющим кабелем. Этот способ более дорогостоящий в монтаже и эксплуатации, но иногда он является единственно возможным.

На глубину прокладки водопровода может повлиять расположение канализационных сетей. Минимальное расстояние до них составляет 2 метра. В случае, если невозможно избежать пересечения со сточными трубами, водопровод должен залегать выше их не меньше, чем на 20 см, чтобы при прорыве канализации ее содержимое не могло попасть вводу.

Наружные сети водопровода должны располагаться на дистанции от места прокладки электрических кабелей 75 см. Это условие достаточно легко выполнимо на практике, так как кабели несложно нарастить и разнести на требуемое расстояние.

При прокладке водопровода из стальных труб поблизости от прохождения электрических сетей, обязательно необходимо устройство заземления.

Для получения гарантированно качественного результата и обеспечения бесперебойного водоснабжения круглый год желательно выполнять все расчеты с учетом особенностей именно вашего участка.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

Расчет и планировка

Основной параметр, который определяет особенности предстоящего строительства, — глубина заложения магистрали. На данный показатель влияет несколько факторов, каждый из которых необходимо учитывать.

Перед тем как прокопать траншею под водопровод, необходимо рассчитать такие данные:

• длина трассы;
• количество поворотов и их конфигурацию;
• необходимость установки вентилей и ревизионных колодцев;
• конфигурацию канавы для труб водоснабжения водопровода;
• место расположения источника воды и накопительной емкости;
• тип и количество утеплителя;
• необходимость монтажа системы обогрева коммуникаций;
• структуру строительных материалов и смесей, используемых для подсыпки и засыпки;
• потребность в инструментах и оборудовании.

После окончания расчетов составляется подробная схема. На ее основании проводятся геодезические изыскания и последующая закупка необходимого имущества.

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Засыпка траншей

Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.

Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Стандарты закладки по СНиП

Во избежание механических повреждений труб и других элементов в холодный период рассчитывается наименьшая отметка расположения трубопровода.
Именно для проведения этих расчетов разработаны стандарты СНиП, в соответствии с которыми глубина прокладки водопроводных труб должна рассчитываться на полметра вниз от отметки промерзания почвы. Следовательно, границы углубления в почву рассчитывают в зависимости от типа грунта и региона.

В разных регионах нормативный расчет СНиП будет проводиться на основании следующих показателей:

1. Для районов севера – 2–3,5 метров.
2. Для районов средней полосы – 1,2–2 метра.
3. Для районов юга – 0,5–1,2 метра.

В любом из регионов глубина траншеи для водопровода обязательно делается ниже по сравнению с рекомендуемыми показателями примерно на полметра. При необходимости используют специальные утеплители для подогрева.

Прокладка коммуникации из труб ПЭВД

ПЭВД – полиэтилен высокого давления. Изделия из этого материала могут быть уложены на достаточно большие глубины. ПЭВД кладут в холодных районах с высокими показателями промерзания либо при прокладке труб магистралей, в которых материал постоянно испытывает высокое давление.

ПЭВД трубы имеют различный диаметр и применяются в зонах с разными почвами. Для каждого случая разработаны соответствующие нормативы:

• при диаметре 250–280 мм на песках – не более 8 метров, в глинистой почве – не более 4 метров;
• при диаметре 355–500 мм в глине – не глубже 3 метров, на песках – не глубже 6 метров;
• при диаметре 560 мм в глине – не более 22 метров, на песках – не больше 6 метров.

Стандарты ширины и глубины траншеи

Траншею под трубопровод необходимо делать в соответствии с предписанными нормами ее глубины и ширины. Если промерзание земли в вашем регионе достаточно глубоко, коммуникации могут быть утеплены греющим кабелем. Стандарты траншеи следующие:

1. Прямая канава. Рекомендуется копать по наиболее прямому и короткому пути. Повороты выполняют под углом 90°.
2. Глубина СНиП. Необходимые параметры были описаны выше.
3. Ширина СНиП. По правилам – не менее 70 см. Но на практике это правило соблюдают далеко не всегда. Обычно канаву копают до 50 см в ширину.
4. Угол уклона по направлению к скважине должен быть не менее 0,002–0,005.

Недопустимо укладывать в одну и ту же траншею водопровод и канализацию.

Водоснабжение разрешается помещать в одну канаву вместе с кабелем при условии, что его напряжение не превышает 35 кВ. В этом случае кабель должен быть изолирован пластиковой трубой.

Монтаж наружного водопровода в земле видео

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

• Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

Важные параметры, или для чего и как рассчитать глубину и другие размеры траншеи для водопровода?

В этом видео наглядно о том, как нужно правильно работать с жидким стеклом:

Специалисты спорят по поводу жидкого стекла. Одни утверждают, что из-за низкой теплопроводности материала оно наиболее эффективно в утеплении. Другие, напротив, говорят, будто бы из-за плотного прилегания к трубам оно действует плохо.

Максимальная глубина

Чаще всего основные проблемы с укладкой канализации в частном доме вызывает определение минимальной глубины. Но бывают и редкие случаи, при которых встаёт вопрос о том, не укладываются ли трубы слишком глубоко.

В СНиП 2.04.03–85 прописаны следующие рекомендации по укладке канализации:

• Если земля сама по себе сухая и очень редко увлажняется – максимальная глубина составляет 8 м;
• В случае, если грунт, напротив, насыщен влагой – всего 4 м.

Наиболее распространённый в России вариант – умеренное увлажнение почвы, при котором закапывать трубы надо не более чем на 6 м под землю. На практике, максимальная глубина закладки канализационных труб в частном доме редко доходит даже до значений между 4 и 8 метрами, ограничиваясь глубиной промерзания.

Траншея для водопровода

Виды траншей для прокладки труб

Обычно прокладка труб производится в грунте. Траншеи, предназначенные для прокладки трубопроводов, бывают трёх видов: прямоугольного сечения с отвесными стенками, трапецеидального сечения с наклонными стенками, а также смешанного типа.

Типа крепления траншеи

Выбор типа крепления траншеи зависит от её ширины и глубины, характера и состояния почвы, близости к траншее подземных и наземных сооружений, а также метода производства земляных работ. Устойчивость одних и тех же грунтов вполне может меняться в зависимости от ряда условий. К примеру, глинистые грунты средней влажности достаточно устойчивы, но будучи обильно смочены водой, создают большую нагрузку на крепления траншеи.

Сухие песчаные и гравийные грунты легко осыпаются внутрь траншеи даже через совсем небольшие щели в креплении, образуя за ними опасные пустоты. Поэтому работая с этими видами грунта, следует тщательно укреплять бока траншеи с целью предотвращения аварийных ситуаций.

Ширину траншеи определяют, учитывая минимальный объём работ, диаметр прокладываемого трубопровода и глубину его расположения, а также геологических условий и принятого метода производства работ. Между досками крепления и между основаниями откосов минимальная ширина траншей должна быть не менее 0.80 м, а при механизированной разработке траншей должна соответствовать размерам режущей кромки специальной землеройной машины.

Что до глубины траншеи, то минимальная глубина прокладки труб, учитывая динамическую нагрузку с поверхности земли ( при перемещении транспорта ) составляет примерно 1 метр до верха трубы. Глубина заложения водопроводных сетей обязательно должна быть немного больше глубины промерзания почвы в данной местности.

Канализационные и водопроводные трубы укладываются с учётом определённого уклона, указанного в проекте. Для напорных водопроводных трубопроводов уклон должен быть таким, чтобы оставалась возможность их полного опорожнения. При правильном уклоне трубопровода скопление воздуха в его внутренних полостях становится невозможным.

Чтобы обеспечить правильность уклонов прокладываемых трубопроводов важнейшее значение имеет высококачественное выполнение работ, связанных с планировкой дна траншеи по проектным отметкам.

Основание для труб

Немалое значение имеет качество подготовки основания, на которое будут укладываться трубы. В системах водоснабжения трубопроводы укладывают и на естественное, и на искусственное основание. Выбирая тип основания, следует учитывать гидрогеологические условия; размер укладываемых труб и материал, из которого они сделаны; конструкцию стыковых соединений; глубину укладки и транспортные нагрузки.

Чтобы создать искусственные основания гравийно-щебёночного типа, по всей длине дна траншеи рассыпают сухой щебень или гравий, аккуратно выравнивают его, а после укладки труб подбивают пазухи гравием или щебнем, устраивая необходимое ложе по диаметру трубы. Подготавливая основание, нужно обязательно проверить соответствие продольного и поперечного уклонов проектным данным. Для этого делают нивелирование дна траншеи. Глубина ложа и угол обхвата проверяется шаблоном.

В зимнюю и весеннюю пору засыпка нижней части траншеи на высоту 30-40 сантиметров производится сразу же после укладки труб. Засыпка средней и верхней части траншеи не менее 0.5 м высоты должна производиться талым грунтом, с обязательным тщательным уплотнением пазух.

Перед засыпкой следует очистить траншею от снега, первые 0.3-0.35 м траншеи следует засыпать вручную

В мелкие траншеи грунт сбрасывают осторожно и не на трубы, а сбоку, на стенки траншеи. Засыпая же глубокие траншеи, следует принять меры для предохранения уложенных труб от возможного повреждения камнями, часто присутствующими в грунте – на нижний ярус распорок укладывают доски, прикрывающие трубы

Но гораздо лучше заранее освободить грунт от камней и других примесей.

Очень важно: засыпку нижней части траншеи следует производить одновременно с двух сторон уложенного трубопровода слоями в 0.15-0.20 м, потому что односторонняя засыпка может сдвинуть водопровод. Работу по засыпке траншей без уплотнения можно выполнять с помощью бульдозера либо экскаватора

Требования к прокладке труб в земле

Существуют определенные требования, соблюдение которых позволит правильно осуществить монтаж без возникновения проблем в процессе эксплуатации. Предпочтительно выбирать армированные трубы, так как они более надежны и выдерживают повышенные нагрузки

Также важно тщательно изолировать систему, для избежания протекания и промерзания

Выполнение всех требований позволяет минимизировать потерю тепла и продлить срок службы конструкции. Трубопровод не нужно жестко фиксировать, так как при транспортировке горячей воды трубы будут расширяться.

В некоторых случаях необходимо использовать дополнительные элементы для изоляции и утепления. Последнее особенно актуально для районов с суровыми зимами. В качестве утеплителя могут выступать следующие варианты:

• использование футляра;
• применение пенобетона;
• использование матов для изоляции;
• монтаж кабеля для обогрева;
• увеличение давления в трубопроводе.

К обустройству системы могут предъявляться и другие требования в зависимости от климатических условий и особенностей почвы. Для более правильного монтажа рекомендуется проконсультироваться со специалистом.

Земляные работы

После
выполнения всех расчетов надо составить карту участка, на которой должны быть отмечены:

• расположение емкостей септика;
• точка выхода труб из дома;
• линии укладки всех коммуникаций, проложенных на пути траншеи;
• строения или иные объекты, которые придется обходить при прокладке линии.

Поскольку глубина прокладки канализации
регламентирована, траншею приходится копать с учетом этих требований. Часто
проблема возникает в наличии построек, растений или иных препятствий, не
позволяющих пройти на участок строительной технике. Приходится рыть вручную,
что требует немалых физических усилий. Если для самостоятельного выполнения
задача оказывается слишком сложной, нанимают бригаду рабочих, которые
обеспечивают создание траншеи с нужными параметрами.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Способы соединения труб ПНД

В готовом проекте представлен план магистральной сети: длина, повороты, соединения. На этапе проектирования, еще до закупки материалов, определяют способ крепления участков между собой и формируют итоговый список оборудования и материалов, рассчитывают сметную стоимость прокладки.

Сварка встык

Для прочного, надежного соединения ПНД применяют сварку встык. Способ удобный и недорогой, за исключением стоимости сварочного аппарата. В среднем цена такого оборудования от 180 тысяч до 2 миллионов рублей. Если у вас нет цели приобретать аппарат для сварки труб ПНД, стыковку участков лучше доверить специализированной бригаде.

Если вы планируете прокладку водопровода самостоятельно, я расскажу, как это сделать. Сварочный аппарат состоит из следующих элементов:

• центратор;
• гидроагрегат;
• сварочное зеркало;
• торцеватель.

1. Зафиксировать трубы ПНД в центраторе по двум сторонам крепежными гайками.
2. В комплекте со сварочным аппаратом поставляется памятка с формулой, через которую рассчитывают давление для конкретного диаметра трубы. Узнав нужные параметры, установить их в гидроагрегате.
3. Обезжирить края трубы ПНД спиртовыми салфетками.
4. Торцовкой выровнять стыки, чтобы не было заусенцев.
5. Нагрев сварочное зеркало, установить его между труб. Подавать на центратор давление до тех пор, пока торцы не расплавятся на 1 сантиметр. Сбросить давление до нуля и подождать указанное в инструкции время.
6. Убрать нагревательный элемент, соединить трубы.

Электромуфтовая

Способ электромуфтового соединения подходит для ремонта уже существующего водопровода из ПНД. Но им также можно воспользоваться для сварки новой системы в труднодоступных местах. Потребуется сварочный аппарат для электромуфтовой сварки и соединительные муфты. Стоимость муфт зависит от диаметра, начинается от 200 рублей.

Перед началом работ примеряют муфту к отрезкам труб и делают засечки белым маркером. От места среза до засечки трубу зачищают скребком от защитного окислительного покрытия и обезжиривают.

Электромуфта представляет собой рукав с пазами под контакты сварочного аппарата. На корпусе муфты наклеен штрихкод, который считывают лазерной указкой, входящей в комплект аппарата. Если по каким-то причинам считывание не произошло, то данные можно взять в паспорте муфты. Штрихкод нужен, чтобы аппарат автоматически подобрал режим сварки.

Соединив трубы в муфте, подключают контакты. На аппарате дают команду «старт». Ток подается на электросеть, расположенную на внутренней стороне муфты. Труба начинает плавиться. Процесс считается завершенным, когда на поверхности рукава появятся маячки и аппарат подаст сигнал.

Соединение компрессионными фитингами

К менее надежным способам относят соединение фитингами. В местах стыков могут образоваться течи, поэтому использовать такой метод лучше для наружных систем водопровода малых диаметров.

Для соединения водопровода из труб ПНД компрессионными фитингами не требуется дополнительного оборудования. Сваркой и электромуфтой разрешено соединять только одинаковые по диаметру, марке и толщине стенки трубы ПНД, а разнообразие в моделях фитингов позволяет компоновать элементы разного сечения.

Откручивают от фитинга зажимную гайку синего цвета, надевают ее на трубу. Следом крепится кольцо белого цвета. Зачищенную и обезжиренную трубу вставляют в фитинг, подтягивают кольцо и гайку, плотно закручивают.

Соединение в раструб

До того как муфты и фитинги стали доступны на строительных рынках, в прокладке трубопровода широко применялся способ соединения в раструб. Технология заключается в компоновке труб разного диаметра: одну трубу вставляют в другую и герметизируют стык. Для герметизации используют прорезиненную муфту, предварительно надетую на широкий срез трубы.

Какой способ лучше

Для подземного водопровода лучше применить способ сварки встык. Такое соединение гарантирует долгую работу системы без протечек. Процесс сварки труб быстрый, с работой справится один человек.

5 факторов, влияющих на глубину заложения водопровода

При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать

Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий – для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.

• климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
• рельеф местности;
• структура грунта, глубина залегания грунтовых вод;
• назначение: постоянный или сезонный;
• материал труб, наличие или отсутствие утепления.

Тип грунта

Необходимо знать состав грунта на участке прокладываемой магистрали, так как глубина ее заложения может уменьшаться или увеличиваться в зависимости от состава почвы.Для Российской средней полосы глубина водопроводных линий составит:

• каменный грунт с крупными фракциями: самое значительное промерзание, глубина заложения – 1,9 м;
• гравий: значительное промерзание, глубина заложения – 1,7 м;
• песок: промерзание среднее, глубина заложения – 1,6 м;
• глинистые почвы и суглинки промерзают мало, допускается прокладывание коммуникаций на глубине 1,3 м.

Материал труб

Тип грунта, глубина заложения магистрали, высокие требования по морозоустойчивости, бюджет проекта – параметры, определяющие материал, из которого изготовлены трубы.

• рыхлые песчаные и глинистые почвы позволяют использовать трубы, изготовленные из различных видов пластика;
• каменистый грунт повышенной плотности требует применения стальных труб или прокладывать пластиковые методом прокола (помещая гибкую трубу внутрь прочной металлической).

Нормативы проведения кабельных трасс

Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

• или жженым кирпичом поперек траншеи;
• или железобетонными плитами толщиною не менее 50 мм;
• или специальными защитно-сигнальными щитами из пластика.

В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники

Особенно это важно, если прокладка кабеля производится около автотранспортных дорог

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

Засыпка траншеи

После прокладки водопроводной трубы и её проверки, траншея засыпается. Засыпка траншеи производится слоями.

Первый слой над трубой делается из песка или просеянного (не глиняного) грунта толщиной 30 см. По правилам, песок засыпается слоями по 10 см с ручной трамбовкой каждого слоя (достаточно постукивания лопатой). Механическая трамбовка над трубой запрещена.

На слой песка укладывается сигнальная лента. Она в будущем остановит копателей и просигнализирует, что дальше идет инженерная коммуникация.

Обратная засыпка грунта проводится после его очистки от мусора. Засыпка водопроводной траншеи строительным мусором запрещена.

Если труба прокладывается зимой, то первая засыпка трубы делается сразу, а обратная засыпка делается после оттаивания грунта.

Примечание: Слово запрещено, странно звучит в советах собственнику дома по оборудованию своих коммуникаций. Вряд ли рачительный собственник будет закидывать водопроводную трубу битым кирпичом.

Прокладка траншеи наружного водопровода частного дома и её засыпка завершена. Можно переходит к другим работам по устройству водоснабжения частного дома.

Материал трубопроводной продукции

Традиционно, для подземных коммуникаций использовались , которые сочетают в себе прочность и достаточную устойчивость к внешним негативным воздействиям.

В настоящее время, стальные трубы

являются предпочтительными при прокладке объёмных магистралей.

Частные трубопроводы

, всё чаще, обустраиваются с применением надёжных и современных, усиленных полипропиленовых изделий, способных переносить значительные температурные колебания в пределах -5 о С до +140 о С.

Полиэтиленовые трубы

могут прокладываться, как при обустройстве индивидуальной системы водоснабжения с подачей воды насосной станцией (почему долго набирает давление — написано ), так и в напорном водоотведении он централизованного, муниципального водовода.

Способы копки траншеи под водопровод

Ручная копка предусматривает рытье рва под водопровод с помощью шанцевого инструмента – лопаты, кирки, лома. Применяют такой способ при небольшой протяженности траншеи и ограниченном пространстве, неудобном для подъезда и работы техники.

Преимущества такого способа:

• дешевизна – копка траншеи своими силами обойдется в несколько раз дешевле чем найм специальной техники;
• небольшой набор инструментов – при таком способе используют имеющиеся у любого хозяина простые шанцевые инструменты;

• длительность – по сравнению с механизированной копкой, занимающей иногда 1-2 световых дня, такой процесс будет длиться в 3-4 раза дольше;
• трудоемкость – ручная выемка грунта требует значительных физических усилий, особенно это ощущается при копке траншеи на тяжелых и плотных глинистых и суглинистых грунтах.

Для механизированного рытья траншей под водопровод используется экскаватор, устанавливаемый на мотоблок, или мини-трактор траншеекопатель – специальная фреза, позволяющая делать узкие и глубокие рвы.

Применяют механизированную копку при рытье траншей большой протяженностью (более 20-30 м.) в местах с нормальным подъездами и достаточным пространством для работы техники.

Источник https://arendamanipulyator.ru/kanalizaciya/na-kakuyu-glubinu.html

Источник https://woodimart.ru/glubina-transei-dla-vodoprovoda-sirina-i-drugie-razmery-na-kakuu-kopat-pri-prokladke-truboprovoda-pod-vodu-dla-castnogo-doma/

Источник
