Установка электрического котла отопления

Правильная установка электрического котла к системе отопления и подключение к электрической сети обеспечивает надежную работу системы отопления дома и электрическую безопасность. Монтаж электрического котла включает подключение к гидравлическому контуру отопления, системе электропитания и заземлительному контуру.

Электрическое отопление установить можно как в систему с естественной, так и с принудительной циркуляцией.

Установить и подключить оборудование можно своими руками, но помните, что гарантия производителя распространяется только на те изделия, которые установлены монтажной организацией!

Инструменты и материалы

Монтаж и установка электрического котла требует использования:

• рулетки, строительного уровня, карандаша или маркера;
• перфоратора/электрической дрели;
• крепежных элементов (диаметр анкеров должен соответствовать диаметру сверла);
• электропровода, кабеля (сечение определяется на этапе подготовки к монтажу);
• труб из металла или металлопластика;
• арматуры, фитингов, соответствующих трубам.

Также важно иметь в наличии заранее подготовленную схему установки электрокотла в систему отопления и руководство пользователя, которое прилагается к агрегату.

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Важно! Клапаны должны работать навстречу друг другу, тогда теплоноситель от двух котлов будет двигаться только в одном направлении, в сторону системы отопления.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Как избежать замерзания и закипания теплоносителя

Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами, обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Типы котлов

Технические характеристики, которые указываются в спецификациях котла, обычно сводятся к потребляемой мощности, габаритам и диаметру резьбы на входе и выходе. Принцип работы котла большинству владельцев не очень-то интересен. Мы, однако, проявим любопытство.

Начнем с общих для всех типов котлов особенностей.

Схема подключения электрокотла отопления зависит от его пиковой мощности.

• Если он потребляет не больше 3,5 КВт, котел может быть подключен к обычной электрической розетке.
• Котлы мощностью 3,5 — 7 КВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 вольт. Отдельный кабель — не каприз производителя: инструкция по электрической безопасности ограничивает максимальный ток на розетке 16 амперами.
• Котлы с электрической мощностью от 7 киловатт питаются ТОЛЬКО от 380 вольт.

Большая мощность означает большие токи и, как следствие, перегрев проводки. При большем напряжении питания ток будет меньше.

Во всех случаях заземление является обязательным.

Расчет мощности электрокотла отопления отталкивается от многих факторов.

На необходимую тепловую мощность влияют:

• Высота потолков. Чем они выше — тем больше общий объем воздуха в помещении.
• Материал и толщина стен. Понятно, что 10 сантиметров железобетона пропускают куда больше тепла, чем сип-панель толщиной 20 сантиметров.
• Количество и площадь окон, тип рам (у дерева и металлопластика проницаемость для сквозняков и утечек тепла различаются в разы), количество камер и тип стеклопакета (двухкамерный с энергосберегающим стеклом пропускает почти вдвое меньше тепла, чем однокамерный).
• Тип крыши, наличие или отсутствие чердака или мансарды.

Однако при выборе котла хорошим тоном считается закладывать некоторый запас по пиковой мощности, поэтому обычно берется за основу простая формула: мощность котла в киловаттах равна одной десятой площади дома в квадратных метрах. Так, для дома в 100м2 нужен 10-киловаттный электрический котел.

Можно сделать поправки на климат.

Что же с принципами работы?

Котлы на ТЭНах

Несколько обычных трубчатых нагревателей размещены внутри емкости с проточной водой. Циркуляцию обеспечивает насос; частью конструкции является расширительный бак. Мощность регулируется ступенчато, включением одного или нескольких 1,5- или 2-киловаттных нагревателей.

Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой котел может динамически менять потребление.

Проблемы этого типа котлов хорошо изучены за много лет эксплуатации:

• При утечках воды ТЭНы перегреваются и сгорают. Отключать их должна автоматика, которая срабатывает не всегда.
• Накипь на трубчатых нагревателях со временем вызывает некоторое падение мощности и опять-таки делает возможным перегрев ТЭНов. Впрочем, при циркуляции воды в замкнутом контуре количество содержащейся в ней извести недостаточно для того, чтобы накипь стала проблемой.
• Котел волей-неволей имеет солидные габариты. ТЭНы и емкость для них немаленькие.

Принципиальная схема котла на ТЭНах.

Электродные котлы

Внутри котла находится группа электродов внутри трубы из диэлектрика. При разнице потенциалов, на них через воду благодаря растворенным в ней солям начинает течь ток, который, собственно, и вызывает ее нагрев.

Электродные котлы для отопления частного дома очень компакты и, как правило, имеют внешний блок цифрового управления. Основное их достоинство — абсолютная безопасность. При разгерметизации системы отопления и утечке воды нагрев просто прекратится: в отсутствие теплоносителя ток между электродами течь не будет.

Оборотная сторона — в том, что в качестве теплоносителя может быть использована только и исключительно вода с определенным составом (соответствующая ГОСТу «Питьевая вода»). Масло, антифриз или дистиллированная вода не применимы.

Кроме того, электроды постепенно растворяются в воде. Не очень быстро, впрочем, поскольку ток переменный: ионы начинают двигаться поочередно, то в одном, то в другом направлении 50 раз в секунду.

Типичный представитель семейства — котел Галан Очаг 2 КВт, весящий всего 900 граммов при длине 27,5 и диаметре 3,5 сантиметра.

Найдете на фото котел? Едва ли с первого раза.

Обратите внимание: название фирмы-производителя пишется именно так. Котлов Галант не существует, вопреки бесчисленным запросам в Гугле и Яндексе.

Индукционные котлы

Принцип их работы основан на электромагнитной индукции. Вокруг трубы из диэлектрика намотана обмотка из изолированной проволоки. Протекающий по ней ток генерирует электромагнитное поле, которое, в свою очередь, вызывает нагрев любого ферромагнетика внутри трубы.

Индукционные котлы очень компактны и не нуждаются в циркуляционных насосах, хоть и могут применяться с ними. Их устройство делает котлы практически вечными: в них нет ни движущихся, ни разрушающихся со временем элементов. Однако подача питания без воды внутри котла все же может его повредить: сердечник раскаляется за считанные секунды.

Этот тип котлов в той же степени, что и устройства с ТЭНами, равнодушен к типу теплоносителя. Тосол, спирт, дистилат — сердечнику абсолютно все равно, что греть.

Основной процесс

Устанавливаем агрегат

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка».

Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования.

Подводим электропроводку

Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте. При явных отклонениях лучше вызвать мастера.

Также предоставляем к Вашему вниманию наглядный пример установочных работ:

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

• ТЭНовые;
• электродные;
• индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

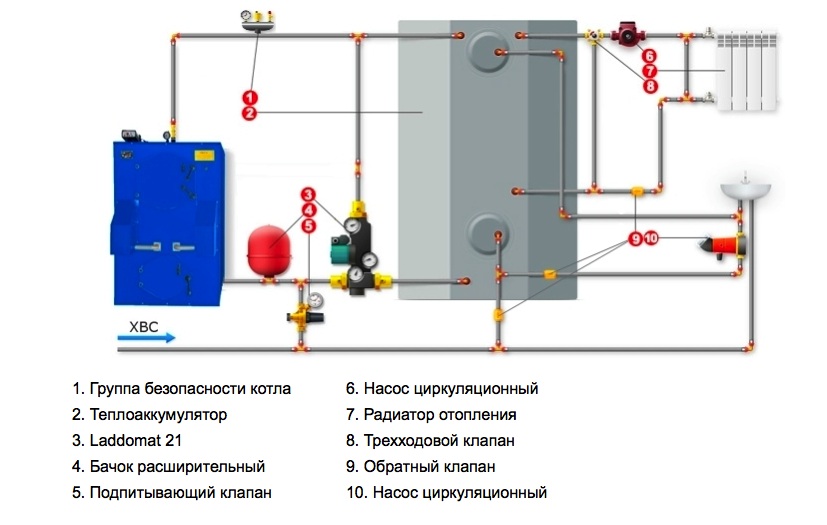

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

• отопительные радиаторы — требуют 30 кВт;
• система отопления «теплый пол» — до 15 кВт;
• накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0 С.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Как подготовить электрокотел к работе

После того как установка электрокотла в систему отопления завершена, можно приступать к его запуску. Для начала следует заполнить контур теплоносителем. Вы можете выбрать антифриз или воду. Антифриз закачивается через кран подпитки. Подробнее об этом можно почитать в статье о том, как залить антифриз в систему отопления. Вода заливается аналогично, если только в контуре нет подпитки от водопровода. В корпус котла вмонтирован манометр, который показывает уровень давления. На его шкале цветом указан допустимый диапазон работы. Нормой считается значения в зеленой зоне от полуторы до двух атмосфер.

После того как удалось правильно врезать электрокотел в систему отопления с подпиткой от водопровода, нужно подготовить его к работе:

• открываем кран холодной воды, немного;
• следим за показаниями манометра;
• при достижении давления в пределах нормы перекрываем кран подпитки;
• вверху котла есть воздухоотводчик, которым нужно стравить воздух;
• затем добавить еще теплоносителя;
• согнать воздух с батарей;
• проверить давление, в случае необходимости еще добавить воды.

Все, нагреватель готов к работе. Чтобы тэны не так сильно обрастали накипью, которая существенно уменьшает их КПД, лучше использовать подготовленную воду.

Подводя итоги можно сказать, что главное в подключении электрического котла – это обеспечить надежность проводки. Даже при правильном подключении к контуру и электросети, проводка может не выдержать высокой нагрузки, так как нагреватель – это очень мощный прибор, который потребляет много электроэнергии. Надо использовать медные провода. Желательно установить отдельный блок предохранителей на нагреватель. При подключении к контуру нужно делать правильную обвязку и следить, чтобы все стыки были герметичными.

Как правильно врезать электрокотел в систему отопления?

Электрический и твердотопливный: комбинированные котлы отопления

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

• отопительные радиаторы — требуют 30 кВт;
• система отопления «теплый пол» — до 15 кВт;
• накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0С.

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

• прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
• комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
• отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
• весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

• оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
• оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
• агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
• основной нагревательный агрегат оснащается трехходовым клапаном;
• для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
• каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Установка электрокотла для отопления

Ранее мы рассказывали, как не ошибиться при выборе котла для частного дома. Если вы остановились на приборах, работающих от электричества, то наша сегодняшняя тема про то, как установить электрокотел в систему отопления будет вам весьма интересна. Есть два аспекта, которые нужно учитывать – это взаимодействие котла с контуром и его электрификация. Каждому из них нужно уделить должное внимание. Мы поможем вам разобраться, как в отопление врезать электрокотел с одним и двумя контурами, работающих от одной или трех фаз.

Как врезать электрокотел в систему отопления

Обратите внимание на то, как стоит фильтр перед котлом

Установка электрокотла для отопления частного дома проводится в следующей очередности:

• подключение к контуру;
• подводка электроэнергии.

В первую очередь, конечно же, нужно подвести к нагревателю воду. Врезку электрокотла в систему отопления можно деталь в любом месте, при этом нельзя забывать о правильности обвязки. Нагреватели могут быть одноконтурными и двухконтурными:

• система обогрева;
• система горячей воды.

В первом случае установки электрокотла для отопления частного дома от нагревателя будет отходить только два патрубка (подача и обратка). Если же в конструкции предусмотрена установка дополнительного бойлера для ГВС, что в корпусе нагревателя будет всего четыре патрубка, добавится холодная и горячая вода.

Если в качестве теплоносителя будет вода, то перед тем, как установить электрокотел в систему отопления нужно сделать подпитку контура от водопровода. Это будет намного удобнее, чем использовать для наполнения и подпитки насос, который к тому же еще нужно купить. Потратиться придётся в любом случае. Подпитка врезается от водопровода к трубе обратного потока, перед самим котлом.

Вне зависимости от того подвесной это агрегат или напольный, к контуру он подсоединяется американками.

Так как установить электрический котел отопления на разъёмные американки означает иметь возможность быстро снять агрегат для проведения обслуживания или ремонта. Для уплотнения на резьбу наматывается лён и соединение смазывается специальным составом, или же герметиком. При этом, когда вы используете термостойкий герметик, нужно понимать что американку можно будет окрутить только после нагревания.

Установка может быть проведена на любой высоте, но если есть возможность, то нагреватель лучше разместить как можно ниже. Перед тем как установить электрический котел отопления требуется рассчитать расстояние до ближайшей поверхности. Так, до стен, пола и потолка должно быть не менее 30 см. Расстояние указано в паспорте изделия, оно зависит от качества корпуса и его степени нагрева. В обвязку котла обязательно должен быть включен фильтр грубой очистки. О том какие бывают виды фильтров читайте здесь.

Примеси железа оседают на тэне в виде накипи. Требуется проводить текущий ремонт электрических котлов отопления по замене нагревательного элемента. Благодаря сеточке в фильтре задерживаются твердые частички загрязнений в теплоносителе, которые могут оседать на тэне, тем самым сокращая его эффективность и период эксплуатации. Фильтр надо ставить таким образом, чтобы грязь в нем скапливалась, при этом, чтобы его было удобно чистить. Схема монтажа фильтра отопления с электрокотлом:

Как можно и нельзя устанавливать фильтр грубой очистки

Многие делают монтаж электрокотлов отопления с ошибкой и ставят фильтр перед котлом вертикально. В таком случае будет скапливаться не в сеточке, а в трубах. Надо устанавливать его таким образом, чтобы отстойник находился в горизонтальном положении.

Есть несколько разновидностей печей для отопления дома, принцип работы которых также отличается.

До сих пор кирпичная печь для обогрева дома остается актуальной и востребованной, подробнее здесь.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

• баком с тэном;
• реле включения/выключения тэн;
• датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.

Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

• А или L1;
• В или L2;
• С или L3.

В какой очередности подключать провода при установке электрического котла отопления не имеет значения, можно это делать в произвольном порядке. Речь только о фазах в трехфазных котлах, ноль и заземление должны быть на своих местах.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

Несмотря на широкий спектр всевозможных схем контуров для обогрева дома с печным отоплением до сих пор успешно эксплуатируются своими владельцами.

О том какие бывают виды водяного отопления частного дома можно прочитать тут.

Как подготовить электрокотел к работе

После того как установка электрокотла в систему отопления завершена, можно приступать к его запуску. Для начала следует заполнить контур теплоносителем. Вы можете выбрать антифриз или воду. Антифриз закачивается через кран подпитки. Подробнее об этом можно почитать в статье о том, как залить антифриз в систему отопления. Вода заливается аналогично, если только в контуре нет подпитки от водопровода. В корпус котла вмонтирован манометр, который показывает уровень давления. На его шкале цветом указан допустимый диапазон работы. Нормой считается значения в зеленой зоне от полуторы до двух атмосфер.

После того как удалось правильно врезать электрокотел в систему отопления с подпиткой от водопровода, нужно подготовить его к работе:

• открываем кран холодной воды, немного;
• следим за показаниями манометра;
• при достижении давления в пределах нормы перекрываем кран подпитки;
• вверху котла есть воздухоотводчик, которым нужно стравить воздух;
• затем добавить еще теплоносителя;
• согнать воздух с батарей;
• проверить давление, в случае необходимости еще добавить воды.

Все, нагреватель готов к работе. Чтобы тэны не так сильно обрастали накипью, которая существенно уменьшает их КПД, лучше использовать подготовленную воду.

Подводя итоги можно сказать, что главное в подключении электрического котла – это обеспечить надежность проводки. Даже при правильном подключении к контуру и электросети, проводка может не выдержать высокой нагрузки, так как нагреватель – это очень мощный прибор, который потребляет много электроэнергии. Надо использовать медные провода. Желательно установить отдельный блок предохранителей на нагреватель. При подключении к контуру нужно делать правильную обвязку и следить, чтобы все стыки были герметичными.

Электрокотлы для отопления частного дома: выбор и подключение своими руками

Выбор и дальнейшая эксплуатация электрического котла в отопительной системе осуществляются на основе детального анализа. Помимо технических качеств следует предусмотреть особенности работы этого оборудования. Для этого необходимо знать, все нюансы, свойственные для электрокотлов отопления частного дома: выбор, подключение своими руками возможность самостоятельного изготовления.

Особенности отопления с электрокотлом

Одной из особенностью этого типа оборудования является высокий уровень затрат. Поэтому электрокотел для отопления частного дома должен быть не только достаточно мощным, но и экономичным.

Электрический котел в отоплении

Благодаря принципу работы все электрические отопительные приборы имеют небольшие габариты. Нагревательный элемент воздействует на теплоноситель (воздух, вода, антифриз), повышая его температуру.

Поэтому стандартный электрокотел для водяного отопления будет намного меньше, чем его газовый аналог. Самыми большими габаритами обладают твердотопливные модели.

До того как врезать электрокотел в систему отопления следует узнать его положительные качества:

• Автономность работы. Современные модели комплектуются электронными блоками контроля и безопасности;
• Бесшумность работы. Процесс нагрева воды происходит без возникновения посторонних шумов. Исключения составляет электрокотел для батарей отопления с циркуляционным насосом;
• Выбор места установки. Так как во время работы не происходит выделение угарных газов, подключение электрокотла для отопления выполняется без обустройства вентиляционной или дымоходной трубы;
• Не нужно оформлять разрешение на установку. Важно правильно рассчитать мощность, так как двухконтурный электрокотел для отопления дома может работать только от сети с напряжением 380 В. Это относится к моделям с номинальной мощностью более 18 кВт.

Для обустройства электрического теплоснабжения следует адаптировать электропроводку, чтобы она выдержала максимальную мощность котла. Для минимизации расходов рекомендуется установка двух тарифного счетчика и теплового аккумулятора. Электрокотел для отопления и горячей воды будет функционировать в ночное время, нагревая воду в тепловом аккумуляторе. Днем накопленная тепловая энергия будет передаваться от теплоносителя.

Для обеспечения бесперебойной работы электрокотлы мини для отопления должны комплектоваться стабилизаторами напряжения. Это позволит значительно увеличить срок безремонтной службы оборудования.

Параметры выбора электрических котлов

На первом этапе необходимо решить вопрос как правильно выбрать электрокотел для отопления. В настоящее время производители предлагают ряд моделей, отличающихся не только конструктивными особенностями, но и функционалом. Поэтому потребителю нужно знать основные параметры выбора.

Виды электрических котлов

До того как выбрать электрокотел для отопления дома следует правильно рассчитать его мощность. Работа любой системы теплоснабжения направлена на компенсацию тепловых потерь здания. Поэтому сначала необходимо рассчитать этот важнейший параметр. Для этого можно воспользоваться специализированными программами.

После этого возникает вопрос – приобрести заводскую модель или сделать самодельный электрокотел для отопления. Для его решения специалисты рекомендуют проанализировать следующие факторы:

• Интенсивность работы устройства. Если планируется постоянная эксплуатация оборудования – лучше всего приобрести надежный заводской электрокотел для водяного теплоснабжения. При организации отопления подсобного помещения (гаража) или загородной дачи с небольшой площадью можно сделать самодельный котел;
• Горячее водоснабжение. Для обеспечения ГВС необходима установка двухконтурного электрокотла для отопления дома. Сделать его самостоятельно проблематично, так как конструкция не будет обладать должной степенью надежности. Установка и расчет параметров второго контура в домашних условиях практически невозможна;
• Габаритные размеры. Они напрямую зависят от комплектации оборудования и его мощности. Теплоснабжение небольшого дома можно сделать с помощью электродных или индукционных моделей. Так как сделать электрокотел для отопления дома подобного типа сложно, выбирают схемы с ТЭНами;
• Напряжение в сети. Зависит от мощности оборудования. Практически все электрокотлы для отопления своими руками имеют мощность не более 9 кВт. Это дает возможность подключения к сети 220 В.

Но для потребителя определяющим параметром все равно остается стоимость электрокотла для батарей отопления. Именно поэтому в последнее время появилось множество вариантов самостоятельного изготовления этого типа отопительного оборудования. Однако для сравнения электрокотлов для отопления, сделанных своими руками, следует узнать особенности конструкции и эксплуатации заводских моделей.

Зачастую установку электрокотла для отопления и горячей воды в доме делают вместе с твердотопливным оборудованием. Электрокотел обладает низкой инерционностью и с его помощью можно обеспечить ГВС в летнее время.

Котлы с ТЭНами

Классической конструкцией электрокотла считается использование в его комплектации ТЭНов – нагревательных элементов трубчатого типа. Они устанавливаются в емкость, через которую протекает теплоноситель.

Для оптимизации расхода электрокотла для отопления частного дома производители монтируют несколько нагревательных элементов мощностью от 1,5 до 2 кВт. В блоке управления предусмотрена возможность автоматического или ручного включения отдельных ТЭНов для оптимизации расхода электроэнергии. В современных моделях эту функцию выполняет электронный блок управления. Для лучшего результата рекомендуется правильно выбрать электрокотел для отопления с возможностью подключения наружных датчиков температуры. Это позволит настроить работу оборудования в зависимости от внешних факторов – температуры воздуха на улице и в помещении.

Так как основным нагревательным элементом является ТЭН – при выборе электрокотла для отопления дома следует ознакомиться с их классификацией:

• Трубчатые. У них происходит преобразование электрической энергии в тепловую за счет прохождения тока через проводник с высоким показателем сопротивления. Для защиты он устанавливается в герметичную колбу;
• Трубчатые с теплообменными пластинами. Для увеличения площади теплопередачи в мини электрокотлах для отопления на колбу устанавливают пластины;
• Электронагреватели с терморегулятором. В заводских моделях они не используются, но рассматриваются как нагревательный элемент при изготовлении самодельного электрокотла для отопления.

Важным преимуществом заводских электрических котлов является возможность выбрать модель с полной комплектацией, в которую входит расширительный бак, циркуляционный насос, второй контур для ГВС. Таким образом снижается трудоемкость монтажа теплоснабжения и место для нее, что очень важно для квартир.

При желании сделать электрокотел для отопления дома с ТЭНами нужно учитывать, что отсутствие воды при активном нагревательном элементе приведет к его перегреву и поломке. Поэтому рекомендуется установка датчика уровня теплоносителя в блоке повышения температуры.

Индукционные котлы отопления

Принцип магнитной индукции для нагрева материалов используется уже достаточно давно в металлургической и химической промышленности. На рынке отопительной техники индукционные электрокотлы для водяного теплоснабжения появились относительно недавно.

Индукционный отопительный котел

В конструкции котла присутствует обмотка, благодаря которой создается электромагнитное поле. Через сердечник проходит теплоноситель и из-за электромагнитной индукции его температура повышается. Такой принцип позволяет делать индукционные электрокотлы для теплоснабжения частного дома различной мощности. В большинстве случаев модели рассчитаны для питания от электросети с напряжением 220 В и частотой 50 Гц. Для уменьшения габаритов конструкции можно установить частотные преобразователи, которые увеличат удельную мощность котла без значительного роста габаритов.

К преимуществам индукционных котлов можно отнести следующее:

• Простое подключение индукционного электрокотла в отопление. Для этого достаточно установить конструкцию и подсоединить патрубки к подающей и обратной магистрали;
• Надежность работы. Из-за отсутствия движущихся элементов срок безремонтной службы может составлять от 20 до 30 лет;
• Возможность использования нескольких типов теплоносителя. Можно выбрать индукционный электрокотел для отопления для системы с дистиллированной водой или антифризом. Это не скажется на работоспособности оборудования;
• Отсутствие накипи. Это обусловлено особенностью работы котла.

Можно ли сделать индукционный электрокотел для отопления дома самостоятельно? В большинстве случаев это будет затруднительно, так как необходимо правильно подобрать материал обмотки, корпуса и обеспечить достаточную изоляцию котла. Но главной проблемой является герметичность конструкции.

Индукционные электрокотлы нашли широкое применение для организации теплоснабжения в больших производственных и административных зданиях. В этом случае их габариты не являются определяющим фактором выбора.

Электродные отопительные котлы

Наиболее популярной альтернативой ТЭНовым котлам отопления в настоящее время являются приборы электродного типа. У них нагрев теплоносителя происходит за счет его собственного электрического сопротивления.

Сравнение электродного и ТЭНового котлов

Особенностью конструкции является наличием электрода (корпус) и катода. Последний располагается в емкости, через которую протекает теплоноситель. При подаче электроэнергии происходит расщепление воды на положительные и отрицательные ионы, которые стремятся к электродам соответствующей полярности. Из-за того, что подается переменный ток с частотой 50 Гц, происходит смена полярности электрода. Именно это явление и провоцирует нагрев воды.

Электродный электрокотел для отопления дома выбирается только для воды. Перед этим она должна пройти подготовку для повышения удельного сопротивления. Лучше всего приобрести уже готовый теплоноситель. Если же такой возможности нет – можно в дистиллированную воду добавить соль.

Также следует учитывать такие особенности мини электрокотлов для теплоснабжения электродного типа:

• Постепенный выход на номинальную мощность. Оптимальный вариант – пригласить специалистов для первичной настройки оборудования;
• Постепенное растворение электродов. Через 10-15 лет эксплуатации уменьшение их диаметра достигнет критического значения. После этого необходима плановая замена электродов;
• Отсутствие накипи. Это обусловлено вибрацией электродов с частотой 50 Гц. При этом не возникает посторонний шум.

Еще одним преимуществом является возможность выбора электродного электрокотла для отопления и горячей воды. В этом случае в конструкции будет две отдельные камеры, в каждой из которых нагревается вода для теплоснабжения и ГВС.

При отсутствии теплоносителя в камере нагрева в электродном котле не будет происходить перегрев поверхности. Это является одним из преимуществ данного типа отопительного оборудования.

Правила подключения электрического котла к отоплению

Для того чтобы врезать электрокотел в систему отопления, следует ознакомиться с правилами безопасности. В комплектацию заводского отопительного оборудования должна выходить подробная инструкция по выполнению этого мероприятия. Именно она и является основным руководством для подсоединения котла к отоплению.

Схема подключения электрического котла

Прежде всего необходимо подготовить электропроводку. После подключения электрокотла в систему отопления не должно возникать перегрузок в сети. Для устройств мощностью до 9 кВт можно использовать сеть 220 в. Если же мощность больше – следует подключить электропитание 380 В. Специалисты рекомендуют провести отдельную линию электропередач от распределительного щитка к котлу.

Важным является выбор места установки оборудования. До того как врезать электрокотел в систему теплоснабжения необходимо заранее продумать его месторасположение. Минимальное расстояние от стены должно составлять 5см, от пола – 50 см (для подвесных моделей), от потолка – 80 см.

Порядок подключения электрокотла.

1. Подготовка проводки, в случае надобности выполняется ее замена на новую с большим сечением.
2. Предварительный монтаж котла, подсоединение к патрубкам системы отопления, проверка герметичности.
3. Подключение к электросети. Предварительно устанавливается УЗО.
4. Заполнение системы теплоносителем. После этого выполняется опрессовка и удаление воздушных пробок.
5. Пробный запуск котла, его проверка в нескольких режимах работы, если такие предусмотрены конструкцией.

Обязательно необходимо предусмотреть монтаж всех необходимых элементов теплоснабжения – групп безопасности, запорной арматуры, датчиков температуры и давления.

Электрические котлы мощностью до 3 кВт могут подключаться к электрической розетке. Но даже в этом случае допустимая нагрузка на электропроводку не должна быть ниже максимальной мощности оборудования.

Изготовление самодельных электрокотлов для отопления не рекомендуется. Даже небольшая ошибка может привести к поражению электрическим током. Одним из альтернативных вариантов является установка ТЭНов с терморегуляторами в батареи отопления. Таким образом можно из обычного алюминиевого или биметаллического радиатора сделать электрический конвектор.

В видеоматериале наглядно показано, как правильно выбрать электрический котел для отопления:

Как правильно установить электрический котел отопления?

Добавил(а): Евгений Удальцов 29 января

Современный электрокотел является хорошим решением вопроса с отоплением, а также с горячим водоснабжением Вашего дома. Обладающие целым рядом преимуществ в сравнении с другими котлами, они все чаще становятся предметом выбора российского покупателя, когда речь заходит об автономной системе отопления. Однако электрокотел надо еще правильно установить, и пусть это не самое сложное дело, оно, тем не менее, нуждается в отдельном освещении.

Чем же так хорош электрокотел и за что его выделяют среди других вариантов? Ну, для начала стоит выделить хотя бы самые простые вещи, вроде небольших габаритов, экологичность и почти полное отсутствие шума при работе. То есть, такой котел Вы легко можете установить на своей кухне, на озадачивая себя вопросом, надо ли искать отдельное помещение под котельную.

Именно благодаря малым габаритам и весу электрокотел легко транспортировать и устанавливать.

Правда, есть один сильный нюанс – использовать электричество для отопления дома – достаточно затратное дело, поэтому взвесьте все «за» и «против», прежде чем отправляться за покупкой.

Как правильно произвести монтаж

Чтобы Вам было проще понять основные моменты, связанные с монтажом электрического котла, следует вникнуть в его суть. А именно – в особенности конструкции. Она такова, что электрокотлы монтируются на стену, при этом они одноконтурные и не имеют встроенного бойлера.

Чтобы обеспечить дом горячей водой, нужно приобрести нагреватель воды, который обычно бывает проточный или емкостный. В том случае, когда оборудование встроено в систему и выполняет функцию резервного поставщика тепла, в то время как главный котел работает на солярке, газе или твердом топливе, появляется возможность подключить его к бойлеру.

Правила монтажа электрокотла описаны в документах, идущих в комплекте с ним.

Ко всем электрокотлам предъявляется ряд требований:

— Монтаж должен осуществляться специалистом центра сервиса, который имеет разрешение на проведение электромонтажных работ;

— Прежде чем вешать электрокотел на стену, убедитесь в том, что она способна выдержать его вес без различного рода деформаций;

— Чтобы облегчить доступ к агрегату при проведении ремонтных работ или техобслуживания, оставьте немного свободного пространства с одной или нескольких сторон.

Этапы установки

Монтаж электрического котла является наиболее простым в сравнении с установкой других типов котлов. Поскольку в процессе отопления будет участвовать электричество, нужда в хранении и подаче газа либо жидкого и твердого топлива, создании дымохода отсутствует. Монтаж электрокотла можно разделить на несколько этапов:

— На стену устанавливаются крепления, необходимые для котла, кронштейны выравнивают по уровню и следят за тем, чтобы не было никаких перекосов;

— Нужно создать заземление;

— Котел подключается к отопительной системе. Циркуляционный насос и расширительный бак, если не встроены в конструкцию котла, должны быть установлены отдельно;

— Осуществляются работы по пуску и наладке оборудования. Система проверяется на герметичность на всех участках, после чего избавляются от лишнего воздуха и проверяют работу агрегата во всех режимах.

Перед установкой оборудования нужно проверить, все ли инструменты находятся под рукой. В их число входят:

— Инструкция, идущая в комплекте с агрегатом;

— Трубы, подходящие по габаритам;

— Кабель, имеющий определенное сечение;

— Метизы, с помощью которых котел крепится к стене;

— Планка для монтажа;

— Схема, в которой отображена правильная установка электрокотла.

Схема установки электрокотла с проточным водонагревателем Схема электрического котла Vaillant Процесс наладки и тестирования установленного электрокотла

Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку, мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Стена, на которую крепится котел, должна быть выполнена из негорючих материалов.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети. Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины.

После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Между установкой настенных и напольных котлов почти нет разницы, кроме того, что напольные устанавливаются на специальную подставку.

Если Вы чувствуете в себе силы для самостоятельной установки электрокотла, воспользуйтесь советами знающих специалистов. Лучше всего, если электрический источник обогрева будет задействован как резервный – это позволит грамотнее расходовать получаемое тепло в помещении.

Обратно-предохранительный клапан, манометр и воздухоотводчик – это те элементы, с которыми Вы познакомитесь в случае установки котла электродного типа.

Если у Вас открытая отопительная система, то на том участке трубопровода, что идет от расширительного бака, устанавливается запорная арматура.

Для заземления используется медный провод с четырехмиллиметровым сечением при подключении проводника к нулевой клемме оборудования. Ее можно найти на корпусе котла в его нижней части.

Лучше всего, если котел будет встроен в новую систему, а не в существующий контур. В противном случае контур надо промыть со всей тщательностью с помощью предназначенных для этого средств.

После установки электрокотла убедитесь, что все правила безопасной эксплуатации соблюдены, а сам котел работает нормально во всех режимах. В этом случае монтаж можно считать успешным.

• Евгений Удальцов
• Распечатать

Установка электрического котла отопления: нормы и технология монтажа

Для коттеджа или частного дома установка электрического котла отопления решает проблемы обогрева помещений и обеспечения горячей водой. Европейские страны делают ставку на электрические системы обогрева. Будущее у европейцев за этой техникой.

Современные потребители, просчитав «плюсы» и «минусы», оценили электрические установки. Многие пришли к выводу, что целесообразно подключение электроагрегата к отопительной системе.

Чтобы эффективность котла была максимальной, требуется правильный подбор модели, верный расчет схемы компоновки с ориентацией на используемое напряжение.

Внимание! Подключение электрокотла требует правильного анализа схемы, требуемой мощности сети и четкого выполнения алгоритма работ. Если его установка самостоятельно вызывает затруднения, обращайтесь в компанию «Новое место». Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования.

Не отступая от требований инструкции

Существуют жесткие требования к установке электрического котла:

• Перед началом выполнения работ напряжение в доме нужно отключить.
• Стена из негорючего материала должна выдерживать вес электрического агрегата и всех подключений.
• Нужно избегать прокладки кабельных силовых линий под отопительной или водопроводной трубой. Если другого варианта нет, электропроводку уложить в специальный защитный рукав или короб.
• Расстояние от котла до потолка должно быть не меньше 0,2 м.
• Не допускается установка электрического котла отопления в частном доме в местах, где возможен хотя бы временный контакт его с водой.
• Температурный «коридор» работы оборудования +5°+40°С при максимально допустимой влажности 85%.
• Подающая электричество кабельная линия оборудуется выключателем с разомкнутыми контактами. Расстояние между ними не должно быть менее 3 мм.
• Сечение жил кабеля определяется расчетом и должно соответствовать реальной потребляемой мощности, а также силе тока.

Подготовка места монтажа

Установка электрического котла отопления своими руками на сегодня не требует разрешения Электронадзора. Главное, чтобы был источник электропитания соответствующей мощности. Место размещения агрегата строго не лимитируется. Да и требования к огнестойкости стены не такие жесткие. Оптимально и безопаснее всего поместить оборудование в отдельном помещении, чтобы исключить несанкционированное вмешательство в его работу.

Основное условие, чтобы имелся доступ для обвязки и дальнейшего обслуживания. Установка электрического котла ТЭНового типа проводится на высоте не менее 1,5 м от пола. Электродные и индукционные модели можно устанавливать ниже, но только вертикально. Схема расположения непосредственно котла и труб наносится на стену. Для лучшей циркуляции жидкости в системе обогрева рационально поместить нижнюю трубку ниже радиатора отопления.

В зависимости от мощности выбранной модели аппарата подводится однофазная или трехфазная кабельная линия. Так, для напольных мощных электрокотлов (60 кВт и более), способных обогреть свыше 600 м.кв. полезной площади в доме, понадобится розетка с контактами заземления, L 1, L2 и L3.

Вариант на стену с меньшими возможностями – это отапливаемая площадь до 6 сотен квадратов и потенциал 5-60 кВт. Нужно помнить, что установка электрического отопления с генерируемой мощностью свыше 12 кВт предполагает подключение только к трехфазной розетке.

Подключение электрокотла к системе отопления, схема, монтаж, установка

Для обогрева здания среднего размера наиболее эффективным способом обогрева будет отопительная система на базе электрического прибора. К тому же, такая система является самой безопасной с экологической точки зрения. И подключение электрокотла к системе отопления – это важный и целесообразный вопрос.

Электрические тепловые генераторы обладают высоким показателем КПД, а значит, обеспечат наиболее оптимальную температуру в любом типе помещения. Многие современные электроагрегаты оснащены регулировочной системой, что позволяет откорректировать их рабочий режим наиболее оптимальным и удобным образом.

Еще одним преимуществом, которым обладают электрические приборы для отопления, является отсутствие деталей, которые воздействуют друг на друга механическим образом. Это снижает в несколько раз риск выхода из строя данных агрегатов.

Если сравнивать такой проект, как схема подключения электрического котла отопления, с устройствами, работающими на иных типах теплоносителей, то можно увидеть некоторые существенные нюансы.

В качестве примера возьмем подключение электрического котла отопления Protherm СКАТ для отопления. Подключить такой котел к электричеству и отопительной системе должен только сотрудник из специализированной организации. Агрегат лучше всего приобрести в специализированном магазине, так как он будет обладать всеми необходимыми документами и будет помещен в заводскую упаковку. Вскрыть упаковку можно только в присутствии сотрудника из специализированного сервиса. Вместе с сотрудником нужно выявить, нет ли на поверхности агрегата механических повреждений или других дефектов.

Схема подключения бойлера косвенного нагрева к электрокотлу

Перед тем, как установить электрический котел отопления, необходимо снять заглушки с патрубков и проверить, чтобы в патрубках и коммуникациях не было грязи. Чтобы присоединить аппарат, потребуются различные прокладки и уплотнительные материалы.

Выбираем место для установки теплового электрического генератора

Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.

Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.

Один из вариантов установки электрокотла — на балконе

Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.

Если в устройство монтирован расширительный бак мембранного типа, то отопительная система рассчитана на объем не более, чем в 500 литров.

Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Во время, когда производится установка электрокотла для отопления в отопительную систему, потребуется использовать регулятор комнатного типа, который обладает беспотенциальным выходом.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Как установить электрокотел в частном доме

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

• ТЭНовые;
• электродные;
• индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:

Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:

Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.

Установка электрического котла отопления

admin Дата: 04.10.2018

Правильная установка электрического котла к системе отопления и подключение к электрической сети обеспечивает надежную работу системы отопления дома и электрическую безопасность. Монтаж электрического котла включает подключение к гидравлическому контуру отопления, системе электропитания и заземлительному контуру.

Электрическое отопление установить можно как в систему с естественной, так и с принудительной циркуляцией.

Установить и подключить оборудование можно своими руками, но помните, что гарантия производителя распространяется только на те изделия, которые установлены монтажной организацией!

Помещение

Для монтажа электрического котла выбирайте сухое (влажность воздуха до 80%) помещение с плюсовой температурой воздуха. Нежилые помещения предпочтительней для установки оборудования, т.к. в процессе эксплуатации электронные реле могут производить звуки, которые могут мешать отдыху человека. Идеальное место для инсталляции – кухня, коридор или подсобное помещение. Размеры бытовых электрических установок небольшие, поэтому они занимают минимум места в помещении.

Предусмотрите свободное место для доступа к котлу для его обслуживания. Свободное пространство над корпусом не менее 80 см над корпусом и минимум 50 см до пола. Перед фронтальной панелью свободным должно быть не менее 80 см.

Стена, на которую будет выполняться монтаж, должна быть из прочного негорючего материала. Корпус агрегата крепится на стену с помощью монтажной планки.

Дополнительное оборудование для системы отопления

Перед тем как устанавливать электрокотел для отопления дома убедитесь, что у вас готовы все необходимые компоненты для обвязки котла и врезки в систему отопления. В стандартный набор обвязочного оборудования входит:

• Циркуляционный насос – 1 шт.;
• Расширительный бачок – 1 шт.;
• Краны шаровые с американкой – 3 шт.;
• Фильтр грубой очистки – 1 шт.;
• Американка – 1 шт.;
• Муфта соединительная – 1 шт.;
• Трубы с гайками;

В системе должны быть установлены:

• Кран подпитки – 1 шт.;
• Кран слива – 1 шт.

Подключение электрокотла к системе отопления

Различные модели электрических котлов имеют разную комплектацию. В экономичных недорогих моделях, как правило, не имеют ни циркуляционного насоса ни компенсационного бачка – компенсатора избыточного давления с внутренней мембраной. В более дорогих устройствах уже встроен циркуляционный насос с бачком.

Т.к. подача теплоносителя в систему отопления может достигать высокой температуры до +90°С, обвязку электрокотла до кранов выполняют из металлической трубы (стальной или медной). После крана уже можно ставить металлопластиковую трубу.

Все съемные элементы системы отопления (внешний циркуляционный насос, фильтр грубой очистки) отсекаются кранами с американкой. Это позволяет снимать эти элементы для сервисного обслуживания, чистки или замены без слива воды из отопительного контура.

Схема обвязки электрического котла

1 – Электрический котел, 2 – радиаторы отопления, 3 – расширительный бачок с группой безопасности, 4 – циркуляционный насос, 5 – запорные вентили, 6 – грязевой фильтр грубой очистки.

После установки всех элементов системы отопления производится пробная подача теплоносителя в контур – проверяется герметичность соединений и работоспособность всех компонентов на холодной воде.

При включении электрического котла проверяется работоспособность всех установленных датчиков температуры и давления в системе.

Подключение электрокотла к электрической сети

Перед подключением электрического котла к электросети следует учесть, что:

1. Подключенная мощность на ваш дом или квартиру превышает номинальную мощность котла не менее, чем на 2 кВт. Если разрешенной мощности не хватает, то нужно подать заявку в энергопоставляющую компанию на её увеличение. Как увеличить мощность электросети для дома.
2. Номинальное напряжение сети (220 в или 380 В) соответствует характеристикам прибора.
3. На электрический котел установлен выделенный автомат с необходимой емкостью А и проложен отдельный медный кабель нужного сечения, в соответствии с паспортными требованиями изделия.
4. В доме есть контур заземления.

При подсоединении электрических проводов убедитесь, что все соединения имеют плотный надежный контакт, исключающий искрообразование и подгорание контактов.

Для безопасности все электрические провода должны быть уложены в защитные каналы или надежно скрыты под декоративные элементы интерьера, исключающие контакт с кабелем.

Если в вашем доме вероятны перепады напряжения, это может повредить электронику оборудования. В этом случае электрокотел подключить через стабилизатор напряжения.

Как сэкономить на отоплении электрическим котлом

Сэкономить расходы при отоплении дома электричеством позволяют льготные тарифы на электрическую энергию: ночной тариф и «Электрообогрев». Для этого должен быть установлен многотарифный счетчик.

Как подключить тариф «Электрообогрев» для физических лиц.

Добиться снижения расходов на оплату электричества позволяет автоматика управления современных котлов. Программаторы оптимизируют работу электрического котла в зависимости от времени суток, дня недели и температуры отопительного контура.

Система отопления электрическим котлом с теплоаккумулирующей емкостью дает возможность максимально использовать ночную дешевую электроэнергию для нагрева воды в баке и отопления в дневное время без включения электрокотла. В это м случае расходы на отопление удаются снизить можно на 40-50%.

1 – радиаторы отопления, 2 – теплообменник, 3 – электрический котел, 4 – циркуляционный насос, 5 – теплоаккумулирующая емкость, 6 – автоматика управления, 7 – вентили, 8 – расширительный бачок.

Схема подключения электрического котла через теплообменник позволяет системе в короткий промежуток времени выйти на рабочую температуру за счет быстрого нагрева теплоносителя в малом контуре. Объем теплообменника для каждой системы рассчитывается отдельно. В этой схеме сокращается расход энергии на догрев теплоносителя за счет высокой температуры (80-90°С) на малом контуре внутри котла.

1 – радиаторы отопления, 2 – теплообменник, 3 – электрокотел, 4 – циркуляционный насос, 6 – автоматика управления, 7 – вентили, 8 – расширительный бачок.

Для экономии и повышения комфорта в обслуживании системы отопления электрокотлы часто устанавливают в паре с твердотопливным или газовым котлом. Поочередная работа разных теплогенераторов позволяет выбирать оптимальный источник энергии для отопления в зависимости от времени суток: ночью работает электрокотел на ночном тарифе, а днем дом обогревается более дешевым твердым топливом или газом. Такие системы также предусматривают установку теплоаккумулирующего бака, к которому подключаются все имеющиеся источники тепловой энергии.

Комбинированная схема подключения отопления электрического котла с газовым и с последовательным включением

1 – газовый котел, 2 – электрокотел, 3 – циркуляционный насос, 4 – датчик обратки, 5 – датчик подачи электрокотла, 6 – система управления газовым котлом.

Комбинированное отопление электрического и твердотопливного котла с параллельным включением

1 – твердотопливный котел, 2 – электрический котел, 3 – циркуляционный насос, 4 – датчик обратки, 5 – датчик подачи электрокотла, 6 – система управления твердотопливным котлом.

Как видите, установка и подключение электрокотла – задача со многими переменными. Поэтому начинать монтаж необходимо только после тщательных технических и экономических расчетов. Чтобы сделать всё по уму, обращайтесь к нашим инженерам-теплотехникам, которые подскажут как подключить электрический котел, помогут составить подробный план действий и установить электрокотел для отопления дома в Днепре под ключ.

Отопление дома твердотопливным и электрическим котлом; как сделать

Отопление дома твердотопливным и электрическим котлом — как сделать

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Описание схемы подключения электрокотла отопления

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

• аппарат;
• температурные датчики;
• радиаторы;
• сливные и запорные вентили;
• расширительный бачок;
• циркуляционный насос и фильтр.



Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.



Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.



Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.



На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Схемы Подключения Электрического И Твердотопливного Котла

На этих участках должно быть как можно меньше соединений.


Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Этот насос должен быть всегда включен.
Как подключить твердотопливный котел

Потому что время горения твердотопливного небольшое, и плита тёплого пола не будет успевать прогреваться. Необходимо соблюдать последовательность действий.

В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Само отверстие обычно закрывается решеткой.

Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника.

Зачем он нужен? При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Схема совместной работы твёрдотопливного котла и электрокотла.

Базовые принципы подключения твердотопливного агрегата

Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Базовые принципы подключения твердотопливного агрегата Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора.

Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор.

Для справки. Дрова распределяются так: сначала дуб, потом береза, ольха, тополь.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно.

Циркуляция жидкости в системе обеспечивается двумя гидронасосами по одному на каждый из котлов. Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов.
Как подключить твердотопливный и газовый котлы в одну систему!

Заключение

Речь идет о группе безопасности и смесительном узле.

Если электрокотёл только как вспомогательный, что чаще всего и бывает, то в радиаторных. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления. Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Поверхность основания или фундамента должна быть строго горизонтальная и выходить за пределы котла на 0,1 м по бокам и сзади и на 0,3 м спереди.

По причине инерционности сложнее управлять нагревом теплоносителя — после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на градуса прежде чем стабилизироваться. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива. В качестве приточного канала можно также использовать воздуховод аналогичного сечения.

Принцип работы схемы достаточно прост. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура.

Инструкция: как правильно подключить твердотопливный котел


Это приводит к росту давления в сети и опасности разрушения котла или прорыва труб. Со смесительным узлом Второй способ подключения предполагает наличие смесительного узла.

Давления в трубах нет, поэтому никаких датчиков и приборов не нужно. Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе.

Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Преимущества этой системы: не зависит от наличия электроэнергии; надежная и дешевая при эксплуатации. Цель данной статьи — показать, как правильно включить агрегат в систему отопления, в том числе и совместно с другими котельными установками. Применение такой техники позволяет экономить средства на эксплуатации за счет небольшого расхода газа.
Котел основной котел резервный, совместная работа.

Базовая схема обвязки твердотопливного котла

На заметку: для традиционных котлов количество загрузок может доходить до раз за сутки.

Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. И еще один нюанс, касающейся медных труб.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Применение первично-вторичной системы позволит: создать необходимый микроклимат в доме при минимальных затратах и максимальном использовании оборудования; наиболее эффективно использовать нагревательную систему; избежать прохождения воды через неработающие агрегаты то есть повысить экономичность работы системы в целом ; быстро и просто выполнять работы по ремонту элементов системы. Видео: Подключение твердотопливного котла своими руками Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Режимы работы аппарата задаются в программным способом и могут быть выбраны самостоятельно.

Это важный момент. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Для управления каскадом котлов и достижения экономичного расхода топлива необходимо использовать специальную автоматику.

На втором: три спальни. Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Схемы обвязки

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан. Речь идет о группе безопасности и смесительном узле. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. Электрокотел с твердотопливным котлом: упрощённая схема Как обычно, начнём с общей схемы, чтобы дать общее же представление: В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

Все правильно, но не все так просто, как может показаться на первый взгляд. При использовании более мощных котлов от 30 кВт и выше вентиляционные отверстия должны иметь сечение не меньше 20х20 см и не меньше половины сечения дымохода. Это первое. Подключение котла к отопительной системе с буферной ёмкостью двойного назначения Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.
Схемы котельных с теплоаккумулятором

Электрокотел для отопления: как установить в частном доме

Удаленность магистралей централизованной газификации вынуждает домовладельцев искать альтернативные источники тепловой энергии для автономных систем отопления.

Наряду со сжиганием твердого или жидкого топлива, переводом газового оборудования на пропанобутановую смесь, активно используют электрические котлы. Этот тип преобразователей электричества в тепло применяют как в качестве основного теплогенерирующего агрегата, так и в виде резервного источника для обогрева помещений.

Разновидности

Конструктивные подходы, принципиальные схемы электрогенераторов тепла обуславливают широкий диапазон мощностей для этого вида котлов.

Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.
2. Электродные. Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).
3. Индукционные. Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

Требования к подаче питания

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

[warning]Обратите внимание: котел обязательно подключается к электрической сети с заземлением.[/warning]

Как избежать замерзания и закипания теплоносителя

Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами, обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Безопасность водяного отопления

Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

[advice]Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.[/advice]

Подключение к водопроводу котельного оборудования

Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

[warning]Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.[/warning]

Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

Устанавливают счетчик с двумя или более градациями тарифов.

Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

Как установить электрокотел в частном доме

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.



Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

• ТЭНовые;
• электродные;
• индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.



Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:



Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:



Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:



Примечание. На схеме показано ТЭНовый котел в применении со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:



Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:



Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.


Установка электрокотла для отопления

Ранее мы рассказывали, как не ошибиться при выборе котла для частного дома. Если вы остановились на приборах, работающих от электричества, то наша сегодняшняя тема про то, как установить электрокотел в систему отопления будет вам весьма интересна. Есть два аспекта, которые нужно учитывать – это взаимодействие котла с контуром и его электрификация. Каждому из них нужно уделить должное внимание. Мы поможем вам разобраться, как в отопление врезать электрокотел с одним и двумя контурами, работающих от одной или трех фаз.

Как врезать электрокотел в систему отопления



Обратите внимание на то, как стоит фильтр перед котлом

Установка электрокотла для отопления частного дома проводится в следующей очередности:

• подключение к контуру;
• подводка электроэнергии.

В первую очередь, конечно же, нужно подвести к нагревателю воду. Врезку электрокотла в систему отопления можно деталь в любом месте, при этом нельзя забывать о правильности обвязки. Нагреватели могут быть одноконтурными и двухконтурными:

• система обогрева;
• система горячей воды.

В первом случае установки электрокотла для отопления частного дома от нагревателя будет отходить только два патрубка (подача и обратка). Если же в конструкции предусмотрена установка дополнительного бойлера для ГВС, что в корпусе нагревателя будет всего четыре патрубка, добавится холодная и горячая вода.

Если в качестве теплоносителя будет вода, то перед тем, как установить электрокотел в систему отопления нужно сделать подпитку контура от водопровода. Это будет намного удобнее, чем использовать для наполнения и подпитки насос, который к тому же еще нужно купить. Потратиться придётся в любом случае. Подпитка врезается от водопровода к трубе обратного потока, перед самим котлом.

Вне зависимости от того подвесной это агрегат или напольный, к контуру он подсоединяется американками.

Так как установить электрический котел отопления на разъёмные американки означает иметь возможность быстро снять агрегат для проведения обслуживания или ремонта. Для уплотнения на резьбу наматывается лён и соединение смазывается специальным составом, или же герметиком. При этом, когда вы используете термостойкий герметик, нужно понимать что американку можно будет окрутить только после нагревания.

Установка может быть проведена на любой высоте, но если есть возможность, то нагреватель лучше разместить как можно ниже. Перед тем как установить электрический котел отопления требуется рассчитать расстояние до ближайшей поверхности. Так, до стен, пола и потолка должно быть не менее 30 см. Расстояние указано в паспорте изделия, оно зависит от качества корпуса и его степени нагрева. В обвязку котла обязательно должен быть включен фильтр грубой очистки. О том какие бывают виды фильтров читайте здесь.

Примеси железа оседают на тэне в виде накипи. Требуется проводить текущий ремонт электрических котлов отопления по замене нагревательного элемента. Благодаря сеточке в фильтре задерживаются твердые частички загрязнений в теплоносителе, которые могут оседать на тэне, тем самым сокращая его эффективность и период эксплуатации. Фильтр надо ставить таким образом, чтобы грязь в нем скапливалась, при этом, чтобы его было удобно чистить. Схема монтажа фильтра отопления с электрокотлом:



Как можно и нельзя устанавливать фильтр грубой очистки

Многие делают монтаж электрокотлов отопления с ошибкой и ставят фильтр перед котлом вертикально. В таком случае будет скапливаться не в сеточке, а в трубах. Надо устанавливать его таким образом, чтобы отстойник находился в горизонтальном положении.

Есть несколько разновидностей печей для отопления дома, принцип работы которых также отличается.

До сих пор кирпичная печь для обогрева дома остается актуальной и востребованной, подробнее здесь.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

• баком с тэном;
• реле включения/выключения тэн;
• датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.



Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

• А или L1;
• В или L2;
• С или L3.

В какой очередности подключать провода при установке электрического котла отопления не имеет значения, можно это делать в произвольном порядке. Речь только о фазах в трехфазных котлах, ноль и заземление должны быть на своих местах.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

Несмотря на широкий спектр всевозможных схем контуров для обогрева дома с печным отоплением до сих пор успешно эксплуатируются своими владельцами.

О том какие бывают виды водяного отопления частного дома можно прочитать тут.

Как подготовить электрокотел к работе

После того как установка электрокотла в систему отопления завершена, можно приступать к его запуску. Для начала следует заполнить контур теплоносителем. Вы можете выбрать антифриз или воду. Антифриз закачивается через кран подпитки. Подробнее об этом можно почитать в статье о том, как залить антифриз в систему отопления. Вода заливается аналогично, если только в контуре нет подпитки от водопровода. В корпус котла вмонтирован манометр, который показывает уровень давления. На его шкале цветом указан допустимый диапазон работы. Нормой считается значения в зеленой зоне от полуторы до двух атмосфер.

После того как удалось правильно врезать электрокотел в систему отопления с подпиткой от водопровода, нужно подготовить его к работе:

• открываем кран холодной воды, немного;
• следим за показаниями манометра;
• при достижении давления в пределах нормы перекрываем кран подпитки;
• вверху котла есть воздухоотводчик, которым нужно стравить воздух;
• затем добавить еще теплоносителя;
• согнать воздух с батарей;
• проверить давление, в случае необходимости еще добавить воды.

Все, нагреватель готов к работе. Чтобы тэны не так сильно обрастали накипью, которая существенно уменьшает их КПД, лучше использовать подготовленную воду.

Подводя итоги можно сказать, что главное в подключении электрического котла – это обеспечить надежность проводки. Даже при правильном подключении к контуру и электросети, проводка может не выдержать высокой нагрузки, так как нагреватель – это очень мощный прибор, который потребляет много электроэнергии. Надо использовать медные провода. Желательно установить отдельный блок предохранителей на нагреватель. При подключении к контуру нужно делать правильную обвязку и следить, чтобы все стыки были герметичными.

Подключение электрокотла к системе отопления. Базовые правила

До недавнего времени спрос на электрические котлы был не слишком высоким. Они были очень дороги в эксплуатации, особюенно если сравнивать с газовыми. Однако, стремление получить автономное отопление в квартире многоэтажного дома, так же как и необходимость диверсификации способов обогрева в частных коттеджах привели к росту популярности отопительных устройств, использующих электроэнергию. На данный момент электрокотлы широко используются не только в качестве резервного или аварийного источника тепла, но и как вполне самостоятельное устройство для полноценного обеспечения системы отопления. Рассмотрим в этой статье, как их нужно правильно подключать в систему отопления.

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые



Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

• Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.



Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и металлического сердечника. Индукционная катушка имеет два слоя обмоток. Первая выполняет преобразование электрической энергии в магнитную, под воздействием которой вторичная обмотка нагревает стальной стержень. Тепло от сердечника передается теплоносителю.



Преимущества. Высокая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сравнению с электродными, не так требовательны к теплоносителю. Фактически в качестве теплоносителя может выступать любая жидкая среда от обычной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, поскольку в ней нет элементов, которые подвергаются механическому износу. Регламентированный срок службы может превышать 25-30 лет.

Недостатки. Высокая стоимость. Значительный вес даже при компактных размерах. Допускается только напольная установка.

Общие преимущества электрических котлов

Независимо от типа электрокотла он обеспечивает пользователю целый ряд преимуществ:

• Доступная стоимость оборудования;
• Простота монтажа;
• Нет необходимости в получении специальных разрешений на установку;
• Нет необходимости в отдельном помещении, месте под топливо, обустройстве дымоходов и вытяжной вентиляции;
• Не нужно стандартное для котлов техобслуживание: чистка дымоходов, футеровка топочной камеры и т.п.

Расчёт мощности

Перед подключением электрокотла, нужно правильно его подобрать. Для этого необходимо рассчитать мощность системы отопления. Требуемая мощность конкретной модели электрокотла определяется по формуле: W = S×Wуд, где:

• W – искомая мощность (кВт);
• S – суммарная площадь комнат коттеджа (м 2 )
• Wуд — коэффициент удельной мощности (кВт/м 2 ). Среднестатистический показатель, который выбираются из СНиПов. Для европейской части территории РФ он составляет единицу, для южной части 0,8-0,9, для дальнего востока 1,1-1,2, для регионов крайнего севера до 1,6.

Как показывает практика, для большей части территории России справедливо следующее утверждение на 10 м 2 площади дома необходимо обеспечить 1кВт мощности источника тепла. Округление выполняется в большую сторону. Показатель принято завышать на 10-15% от расчетной величины. Это делается для того, чтобы котел не работал на предельных режимах.

Требования к установке

Несмотря на простоту монтажа, существуют определенные требования к подключению электрокотла. Как правило, они касаются особенностей установки оборудования к системе электроснабжения:

• Стена, на которую устанавливается электрокотел должна быть выполнена из негорючих материалов. Несущая способность должна выдерживать как вес самой установки, так и вспомогательного оборудования и подключений;
• Линии электроснабжения мне должны проходить вблизи водяных или отопительных трубопроводов. В крайнем случае, провод должен быть защищен специальным рукавом или коробом;
• Диапазон рабочих температур в помещениях установки должна составлять +5°С…+40°С при относительной влажности не более 85%;
• Запрещено осуществлять установку помещениях, подвергающихся воздействию высокой влажности;
• Кабель электроснабжения подключается к собственному УЗО и дополнительно оборудуется промышленным выключателем, у которого расстояние между контактами в разомкнутом состоянии составляет 3мм и более.

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
• Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
• Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
• Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;
• Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

Установка электрического котла отопления

Как правильно установить и подключить электрокотел к системе отопления и электрической сети, чтобы гарантировать надежную и эффективную эксплуатацию оборудования. Последовательность установки и схемы подключения электрического котла к отоплению дома.





Как подключить электрический котел отопления

Правильная установка электрического котла к системе отопления и подключение к электрической сети обеспечивает надежную работу системы отопления дома и электрическую безопасность. Монтаж электрического котла включает подключение к гидравлическому контуру отопления, системе электропитания и заземлительному контуру.

Электрическое отопление установить можно как в систему с естественной, так и с принудительной циркуляцией.

Установить и подключить оборудование можно своими руками, но помните, что гарантия производителя распространяется только на те изделия, которые установлены монтажной организацией!

Выбор места установки

Помещение

Для монтажа электрического котла выбирайте сухое (влажность воздуха до 80%) помещение с плюсовой температурой воздуха. Нежилые помещения предпочтительней для установки оборудования, т.к. в процессе эксплуатации электронные реле могут производить звуки, которые могут мешать отдыху человека. Идеальное место для инсталляции – кухня, коридор или подсобное помещение. Размеры бытовых электрических установок небольшие, поэтому они занимают минимум места в помещении.

Предусмотрите свободное место для доступа к котлу для его обслуживания. Свободное пространство над корпусом не менее 80 см над корпусом и минимум 50 см до пола. Перед фронтальной панелью свободным должно быть не менее 80 см.

Стена, на которую будет выполняться монтаж, должна быть из прочного негорючего материала. Корпус агрегата крепится на стену с помощью монтажной планки.

Дополнительное оборудование для системы отопления

Перед тем как устанавливать электрокотел для отопления дома убедитесь, что у вас готовы все необходимые компоненты для обвязки котла и врезки в систему отопления. В стандартный набор обвязочного оборудования входит:

• Циркуляционный насос – 1 шт.;
• Расширительный бачок – 1 шт.;
• Краны шаровые с американкой – 3 шт.;
• Фильтр грубой очистки – 1 шт.;
• Американка – 1 шт.;
• Муфта соединительная – 1 шт.;
• Трубы с гайками;

В системе должны быть установлены:

• Кран подпитки – 1 шт.;
• Кран слива – 1 шт.

Подключение электрокотла к системе отопления

Различные модели электрических котлов имеют разную комплектацию. В экономичных недорогих моделях, как правило, не имеют ни циркуляционного насоса ни компенсационного бачка – компенсатора избыточного давления с внутренней мембраной. В более дорогих устройствах уже встроен циркуляционный насос с бачком.

Т.к. подача теплоносителя в систему отопления может достигать высокой температуры до +90°С, обвязку электрокотла до кранов выполняют из металлической трубы (стальной или медной). После крана уже можно ставить металлопластиковую трубу.

Все съемные элементы системы отопления (внешний циркуляционный насос, фильтр грубой очистки) отсекаются кранами с американкой. Это позволяет снимать эти элементы для сервисного обслуживания, чистки или замены без слива воды из отопительного контура.

Схема обвязки электрического котла



1 – Электрический котел, 2 – радиаторы отопления, 3 – расширительный бачок с группой безопасности, 4 – циркуляционный насос, 5 – запорные вентили, 6 – грязевой фильтр грубой очистки.

После установки всех элементов системы отопления производится пробная подача теплоносителя в контур – проверяется герметичность соединений и работоспособность всех компонентов на холодной воде.

При включении электрического котла проверяется работоспособность всех установленных датчиков температуры и давления в системе.

Подключение электрокотла к электрической сети

Перед подключением электрического котла к электросети следует учесть, что:

1. Подключенная мощность на ваш дом или квартиру превышает номинальную мощность котла не менее, чем на 2 кВт. Если разрешенной мощности не хватает, то нужно подать заявку в энергопоставляющую компанию на её увеличение. Как увеличить мощность электросети для дома.
2. Номинальное напряжение сети (220 в или 380 В) соответствует характеристикам прибора.
3. На электрический котел установлен выделенный автомат с необходимой емкостью А и проложен отдельный медный кабель нужного сечения, в соответствии с паспортными требованиями изделия.
4. В доме есть контур заземления.

При подсоединении электрических проводов убедитесь, что все соединения имеют плотный надежный контакт, исключающий искрообразование и подгорание контактов.

Для безопасности все электрические провода должны быть уложены в защитные каналы или надежно скрыты под декоративные элементы интерьера, исключающие контакт с кабелем.

Если в вашем доме вероятны перепады напряжения, это может повредить электронику оборудования. В этом случае электрокотел подключить через стабилизатор напряжения.

Как сэкономить на отоплении электрическим котлом

Сэкономить расходы при отоплении дома электричеством позволяют льготные тарифы на электрическую энергию: ночной тариф и «Электрообогрев». Для этого должен быть установлен многотарифный счетчик.

Добиться снижения расходов на оплату электричества позволяет автоматика управления современных котлов. Программаторы оптимизируют работу электрического котла в зависимости от времени суток, дня недели и температуры отопительного контура.

Система отопления электрическим котлом с теплоаккумулирующей емкостью дает возможность максимально использовать ночную дешевую электроэнергию для нагрева воды в баке и отопления в дневное время без включения электрокотла. В это м случае расходы на отопление удаются снизить можно на 40-50%.



1 – радиаторы отопления, 2 – теплообменник, 3 – электрический котел, 4 – циркуляционный насос, 5 – теплоаккумулирующая емкость, 6 – автоматика управления, 7 – вентили, 8 – расширительный бачок.

Схема подключения электрического котла через теплообменник позволяет системе в короткий промежуток времени выйти на рабочую температуру за счет быстрого нагрева теплоносителя в малом контуре. Объем теплообменника для каждой системы рассчитывается отдельно. В этой схеме сокращается расход энергии на догрев теплоносителя за счет высокой температуры (80-90°С) на малом контуре внутри котла.



1 – радиаторы отопления, 2 – теплообменник, 3 – электрокотел, 4 – циркуляционный насос, 6 – автоматика управления, 7 – вентили, 8 – расширительный бачок.

Для экономии и повышения комфорта в обслуживании системы отопления электрокотлы часто устанавливают в паре с твердотопливным или газовым котлом. Поочередная работа разных теплогенераторов позволяет выбирать оптимальный источник энергии для отопления в зависимости от времени суток: ночью работает электрокотел на ночном тарифе, а днем дом обогревается более дешевым твердым топливом или газом. Такие системы также предусматривают установку теплоаккумулирующего бака, к которому подключаются все имеющиеся источники тепловой энергии.

Комбинированная схема подключения отопления электрического котла с газовым и с последовательным включением



1 – газовый котел, 2 – электрокотел, 3 – циркуляционный насос, 4 – датчик обратки, 5 – датчик подачи электрокотла, 6 – система управления газовым котлом.

Комбинированное отопление электрического и твердотопливного котла с параллельным включением



1 – твердотопливный котел, 2 – электрический котел, 3 – циркуляционный насос, 4 – датчик обратки, 5 – датчик подачи электрокотла, 6 – система управления твердотопливным котлом.

Как видите, установка и подключение электрокотла – задача со многими переменными. Поэтому начинать монтаж необходимо только после тщательных технических и экономических расчетов. Чтобы сделать всё по уму, обращайтесь к нашим инженерам-теплотехникам, которые подскажут как подключить электрический котел, помогут составить подробный план действий и установить электрокотел для отопления дома в Днепре под ключ.



При выборе котла следует учитывать более 25 факторов, 10 из которых являются критически важными.

Следуя этим правилам вы купите выгодный и безопасный для вашего дома котел.

«Экосистем Инжиниринг» является официальной монтажной организацией, специалисты которой имеют необходимые допуски, соответствующее оборудование и квалификацию.

Если Вам нужен качественный монтаж с гарантией – это к нам.

У вас уже есть оборудование, которое нужно установить? Отправьте нам заявку – установим!

Источник https://utepliteli-vrn.ru/otoplenie/kak-pravilno-vrezat-elektrokotel-v-sistemu-otopleniya.html

Источник https://sarmaks-okna.ru/kak-pravilno-vrezat-elektrokotel-v-sistemu-otopleniya/

Источник https://provipstroy.ru/otoplenie/kak-pravilno-vrezat-elektrokotel-v-sistemu-otopleniya.html

Похожие записи:

1. О манометрах в системах отопления и водопровода
2. Какую воду залить в систему отопления частного дома
3. Балансировочный клапан для систем отопления: виды и 2 способа настройки
4. 5 Классификация систем отопления » СтудИзба
