Балансировочный клапан для системы отопления: виды, схемы установки, производители

Рекомендуются для установки в частные дома с однотрубной системой отопления.

1. Низкая цена.
2. Способность настраивать всю систему или отдельный участок.
3. Влияет на изменение давления.
4. Даёт возможность отключить определённый участок для ремонтных работ.
5. Уменьшает расход теплоносителя.

1. Ограничивается настройками средних параметров.
2. Используется только в однотрубной схеме разводки отопления.

Автоматические приборы

Имеют более широкие возможности, в частности, осуществлять регулировку потока в двухтрубной схеме разводки. Система отопления оснащается сразу двумя балансировочными устройствами: на входном контуре и обратке.

С помощью тонкой трубочки, установленной между клапанами, осуществляется регулировка перекрывающего вентиля. Если правильно отрегулировать при первичном запуске, процесс балансировки будет производиться автоматически. Недостатком является невозможность применения в схемах с динамическим режимом.

Классификация балансировочных устройств относительно направлений:

1. Рабочая среда (раствор гликоля, пар, вода).
2. Тип установки (регулируемый и фиксированный).
3. Сфера применения (для кондиционирования, отопления, водоснабжения, охлаждения).
4. Назначение (для балансировки давления, установки температурного режима, расхода потока).
5. Специфика монтажа (внутренняя или внешняя резьба, в виде конуса или фланца).
6. Место монтажа (байпас, подающая труба или обратка).

Рыболовный туризм

Конструкция и принцип работы

Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:

1. Поддерживать перепад давлений на одном уровне.
2. Ограничивать расход теплоносителя.
3. Перекрывать трубопроводную магистраль.
4. Выполнять функции слива для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:

1. Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
2. Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B

1. Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
2. Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
3. Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
4. Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.

Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция

Снижение затрат на энергопотребление благодаря балансировочному крану в системе отопления

Большое количество пользователей представляет себе систему отопления как такое большое количество труб, с котлом и насосом. Мнение это ошибочно.

В отопительной системе жилого дома есть возможность учёта и регулирования потребляемого тепла собственниками квартир. В поэтажном коллекторном узле в системах отопления устанавливают счётчики на каждую квартиру, а на радиаторы отопления устанавливают терморегуляторы. Жильцы дома могут выставить на терморегуляторе минимальную температуру. Таким образом у них есть возможность уменьшить свои затраты на отопление,

Преимущества применения балансировочного крана:

• Снижениезатрат на энергоносители;
• Самостоятельность регулировки температуры в помещении;
• Упрощение запуска системы отопления.

Система отопления становится динамичной, так как характеристики отопительной системы постоянно меняются и это результат работы терморегуляторов. Терморегулятор работает очень просто. При достижении в доме температуры, выставленной на терморегуляторе, он прикрывает или закрывает полностью поток теплоносителя.

5 Установка балансировочного вентиля

При установочной работе нужно последовательно соблюдать несколько правил. Вначале проводится обязательная проверка с последующей промывкой и прочисткой трубопровода от возможного присутствия в нём стружки металла или иных инородных предметов.

Если у прибора есть съёмная головка, перед монтажом её нужно снять, руководствуясь инструкцией. Это облегчает установку клапана. Потом один конец крана накручивается на трубу. Другой конец через муфту подсоединяется к радиатору. Для уплотнения резьбы необходимо применять нити из льняного волокна, пропитанные специальной смазкой.

Зачем нужна балансировка отопления

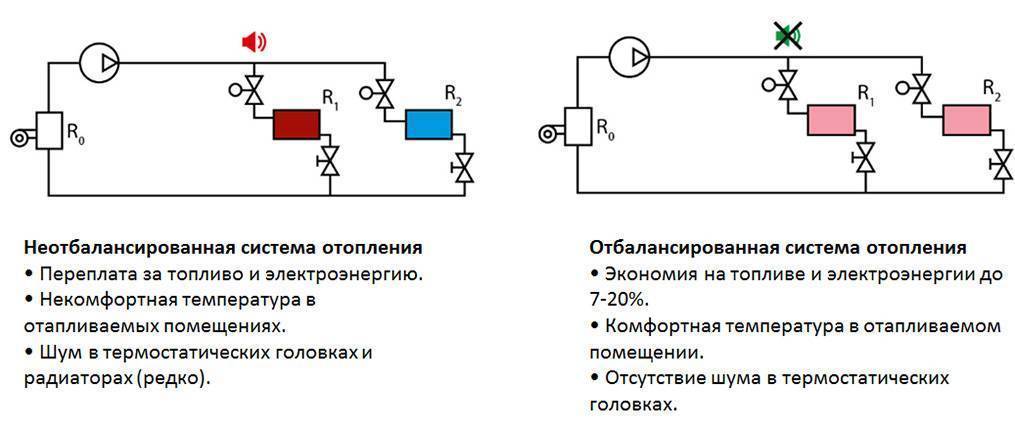

Вот,что будет если не ставить балансировочные клапаны.

Балансировка системы отопления нужна для того, чтобы выровнять гидравлическое сопротивление каждой ветки. Благодаря этому вода будет доходить до всех батарей, скорость теплоносителя в каждом радиаторе будет одинаковая

Важно, чтобы скорость воды была оптимальной, если она будет больше необходимого, то в батарее появится шум. Если скорость недостаточная – часть радиатора будет холодной

В центральных сетях балансировочные клапаны устанавливаются:

• на главной магистрали;
• на отводах к многоэтажному дому;
• на каждую квартиру.

В маленьких автономных системах без разветвлений балансировка тоже не нужна, а вот если веток две и больше, к тому же разной длины, то настройка просто необходима. Сбалансировать систему можно посредством балансировочных клапанов. Данные для регулировки можно узнать из проекта, при помощи насоса Grundfos Alpha 3, или измеряя температуру каждого радиатора. В последнем случае все придется делать на ощупь, пока температура не стабилизируется.

Термостатический клапан с термоголовкой, которые устанавливаются на батарее, тоже влияют на гидравлическое сопротивление системы. Возьмем балансировочный клапан для системы отопления, его принцип работы заключается в частичном перекрытии пути потоку. Когда клапан открыт сопротивление минимальное, когда закрыт полностью – циркуляция прекращается.

То же самое делает и термоголовка, только действует по ситуации. Когда в помещении становиться теплее установленного уровня, поток уменьшается, а гидравлическое сопротивление всей батареи растет. Но это не значит, что термоголовкой можно сбалансировать систему. Наоборот – это проблема, о решении которой мы расскажем дальше.

Зачем нужна гидравлическая балансировка?

Независимо от типа смонтированной отопительной системы, она должна доставлять рассчитанное проектировщиком количество теплоносителя, который в свою очередь должен нагреть радиатор до необходимой температуры. При этом через каждый из теплообменников должно пройти столько рабочей жидкости, сколько указано в разработанном проекте теплоснабжения дома. Согласно же законам гидродинамики, большее количество рабочей среды пойдет по пути минимального сопротивления, то есть к ближайшему к нагревательной установке теплообменнику.

Различия в температуре и количестве протекающей через теплообменник горячей воды приведет не только к различиям в температурном режиме разных помещений, но и увеличению нагрузки на котел отопления.

Когда нужно выполнять гидравлическую балансировку?

К гидравлической балансировке системы отопления следует прибегать в следующих случаях:

1. Близко расположенные к нагревательному аппарату радиаторы заметно горячее «последних» в гидравлической системе нагрева помещений, что заметно как на ощупь, так и по показаниям комнатного термометра или личностным ощущениям.
2. В отопительный сезон один или несколько теплообменников издает шум в виде журчания протекающей в нем рабочей жидкости.
3. Расположенные в бетонной стяжке трубы системы отопления «теплый пол» прогреваются неравномерно.
4. При наладке системы отопления, которая собрана без разработанного инженером-теплотехником проекта и услуг профессиональных монтажников.

Но если система отопления функционирует без нареканий, то пытаться улучшить ее работу самостоятельно не следует, так как из-за неопытности домовладельцы добиваются прямо противоположного результата. Так же не стоит начинать балансировать систему отопления, если в ней возникли какие-либо неполадки (разрыв мембраны в расширительном бачке, засор балансировочной или радиаторной запорной арматуры, завоздушенность батарей, появление протечек и так далее). В начале необходимо устранить проблему и, вполне вероятно, нужда в регулировке отпадет.

Зачем нужна балансировка систем отопления

Что такое балансировка

Балансировка системы отопления являет собой гидравлическую регулировку. Без такой регулировки невозможна эффективная и долгая работы отопительной системы. Результат балансировки — перераспределение теплоносителя по всем замкнутым участкам системы отопления так, чтобы сквозь каждый прибор отопления проходил нужный расчётный объём теплоносителя.

То есть, если говорить по-простому, то неотбалансированная система отопления работать будет, но неправильно. Вот, например, на данном слайде условно представлены 2 системы отопления: отбалансированная и неотбалансированная. Для понимания – это котел, нагревающий воду, насос, создающий принудительную циркуляцию, по 2 радиатора в каждой из систем. Это термостатические клапаны.

Есть ветки, в которые приходит больше воды, хотя такого кол-ва воды не требуется, а есть ветки куда приходит меньше воды (как и изображено на слайде). Жидкость не может подойти к самым удаленным веткам в необходимом кол-ве из-за гидравлического сопротивления по длине, связанного с неотрегулированностью балансировочных клапанов на радиаторах.

И в те ветки, куда приходит больше воды (– а термостаты реагируют достаточно медленно (где-то в среднем за 20 мин), и поэтому происходит локальный перегрев в комнате (изображено красным). Люди открывают окна, чтобы остудить комнату, и соответственно мы выбрасываем деньги на ветер. Обычно повышают температуру теплоносителя, повышая подачу топлива, а лишнее топливо – это переплата до 7-20% на вот таких неотбалансированных системах отопления. В других же комнатах – может быть холодно (изображено синим на слайде), локальный недогрев.

При повышении скорости теплоносителя, когда мы увеличиваем скорость вращения насоса, чтобы наверняка прогреть неотбалансированную систему отопления, есть вероятность шума в термостатических головках из-за большого перепада давления на радиаторе. Это бывает редко, но все же порой бывает и как вариант это тоже можно использовать в качестве аргумента. Термоголовки начинают стучать, и звук этот крайне неприятен. Тем, кто слышал этот звук должно быть понятно.

Мы думаем никто не будет спорить, что отбалансированные системы отопления работают комфортно и экономично.

Многие владельцы частных домов пренебрегают процессом балансировки, не говоря уже о монтажниках, которые рассчитывают системы отопления и монтируют систему в частном доме, не задумываясь о последствиях.

Необходимо доносить это в массы, рассказывать обо всех недостатках неотбаласированных систем отопления, так как мало кто об этом задумывается.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

• клапана с ручной регулировкой;
• запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Принцип действия балансировочного клапана

Теперь разберемся, как вообще балансируются отопительные приборы. Если, к примеру, тупиковая ветка магистрали подключается сразу к нескольким батареям отопления, то каждой из них потребуется подача нужного количества рабочей жидкости, предварительно прогретой. Для определения требуемого объема теплоносителя используются предварительные расчеты.

Если клапаны-термостаты на радиаторах отсутствуют, то расход теплоносителя будет перманентным в отношении каждого отдельного потребителя. Чтобы регулировать подачу воды внутри системы, вы можете применять ручной балансир – его необходимо установить на «обратке» там, где труба соединяется с общей сетью.

Далее вентиль выставляется на требуемое число оборотов, чтобы уменьшать/увеличивать диаметр отверстия. Это позволит добиться номинального расхода рабочей жидкости в ветви. Но как же быть, если расход теплоносителя в сети перманентно меняется? В данном случае оптимальным будет использовать балансировочный клапан, контролирующий прогрев помещения посредством образования препятствий на пути движущейся жидкости. Когда это устройство будет работать, объем подачи воды уменьшится.

А вот в случае большего количества пользователей каждый из радиаторов будет получать неравномерное количество тепловой энергии. И если на первой батарее перекрыть поток жидкости, то оно (количество) увеличится на второй батарее, однако клапан при этом закрываться не будет, а излишки теплоносителя будут двигаться дальше. Как результат – некоторые радиаторы будут перегреваться, остальные же – недополучать рабочую жидкость. Чтобы регулировать работы отопительной системы, и требуются описываемые в статье балансировочные клапаны.

Что же касается принципа действия, то он ничего сложного собой не представляет и выглядит примерно следующим образом: если установить вентиль на максимальный расход рабочей жидкости, то термостат, которым оснащена любая из батарей, уменьшит потребление воды. Давление вследствие этого начнет постепенно возрастать. Спустя некоторое время прибор будет уведомлен капиллярной трубной об увеличивающемся давлении и откорректирует расход рабочей жидкости должным образом. Термостаты же, установленные на других радиаторах, не будут иметь времени, чтобы полностью перекрыть теплоноситель, вследствие чего потребление и давление жидкости в сети будет сбалансировано.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.

• По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
• По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.

По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.

Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

Настройка

Как правило, балансировка происходит на основании расчётных показателей, используемых при составлении проектной документации. Если монтаж осуществляется в действующий трубопровод, необходимо восстановить показатели.

В этих целях используются приборы измерения, которые отразят перепады давления и скачки температурного режима. С помощью диаграммы настраиваемого клапана и снятых измерений, можно определить количество поворотов рукоятки вентиля для осуществления настройки.

Вращение рукоятки сопровождается аналогичным движением шпинделя, который приводит процесс регулировки в действие. Без измерений, настройка будет носить условный характер, о точности и эффективности балансировки системы не может быть и речи.

Предварительная настройка, которая определяет положительный исход последующей регулировке, осуществляется во время монтажа. Подготовительные работы напрямую зависят от типа балансировочной арматуры, поэтому перед установкой нужно ознакомиться с инструкцией прибора.

Чем полезна рисовая мука

Установка клапана

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Правила установки дымоходов из нержавейки

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Критерии выбора

Правильно выбранная модель балансировочного устройства обеспечит более точную настройку. Основным критерием выбора служит диаметр трубы. Но такой ориентир без дополнительных расчётов даст большие погрешности, вследствие которых устройство не будет выполнять регулировку эффективно.

Идеальная точность изменения расхода теплоносителя должна составлять до 5%. Расчёт производится специалистом или с помощью программы. Снятые контрольные замеры и данные вносятся в расчетную формулу.

Исходные показатели содержат:

1. Суммарную мощность отопительных приборов.
2. Диаметр трубопровода.
3. Потери давления на участке разветвления.
4. Разность давлений в подающей трубе и обратке на месте врезки в стояк.

К основным критериям выбора относятся:

1. Диаметр трубопровода.
2. Расчётные данные.
3. Наличие сертификата качества продукции.
4. Простой монтаж.
5. Репутация производителя.

Преимущества арматуры

Ручные балансировочные клапаны имеют множество достоинств. Они дешевле автоматических моделей. Кроме того, их отличают следующие особенности.

Балансировочный клапан для системы отопления: для чего необходим и как его установить?

Любую отопительную систему необходимо настраивать должным образом. Главная цель такой настройки – обеспечить одинаковые показатели на всех участках сети. Например, если это отопительная система многоэтажного дома, то тепло должно быть как на самом верхнем, так и на нижнем этажах. Данные показатели должны быть не только равнозначными, но и приближенными к нормативным. Одним из наиболее эффективных способов настройки является использование балансировочного клапана, установка которого в идеале должна быть продумана еще на стадии создания проекта отопительной системы.

Особенности

Современные системы отопления характеризуются неравномерным распределением тепла по отдельным помещениям. Количество тепла зависит от расхода теплоносителя, а расход воды как раз контролирует балансировочный клапан. Если не задействовать это устройство, то количество получаемого тепла будет уменьшаться, удаляясь от его источника. Соответственно, в разных точках сети будет разная температура.

Ранее в более простых системах данная проблема решалась установкой труб с определенными диаметрами либо монтажом специальных дроссельных шайб. Вторые характеризуются определенной величиной прохода, которая и обеспечивает поступление необходимого объема воды.

Однако, чтобы достичь требуемого объема теплоносителя, приходилось останавливать поток и разбирать трубы. Сегодня же для приведения расхода воды к нормативу используется балансировочный клапан.

Конструкция представляет собой определенный вентиль, при помощи которого регулируется поток теплоносителя. Иногда в качестве дополнения к данному механизму встраиваются два штуцера, которые измеряют величину давления в разных зонах по отношению к регулирующему механизму. Кроме того, он подключается к капиллярной трубке, чтобы координироваться с иными элементами управления.

Выделяют два вида данных клапанов: ручные и автоматические.

• Первый вид, как можно догадаться по названию, управляются вручную. Изделия недорого стоят и поэтому являются наиболее распространенными. Меняя разницу давления и расход воды, они способны настроить как отдельные участки, так и целую систему. Кроме того, в контрольных точках можно будет мониторить показатели рабочей среды, а в случае поломки отключать какой-либо фрагмент и устраивать ремонтные работы. К сожалению, настройка таких клапанов проводится при условии постоянного потока теплоносителя. Если же он будет меняться, то система не сможет функционировать. Поэтому устанавливать такие модели лучше в частных домах и при упрощенной системе отопления.

• Автоматические клапаны – устройства, для работы которых не требуется участие человека. Они самостоятельно регулируют объем потраченного теплоносителя либо разницу давления. Некоторые модели могут работать вместе при помощи импульсной трубки, одновременно управляя и расходом, и разницей давления. Стоит также добавить, что очень часто к балансировочным клапанам присоединяются измерительные приборы, чтобы сделать менее сложной процедуру отладки системы.

Автоматические устройства прикрепляются как на входной, так и на обратный трубопровод. Они соединены между собой тонкой трубочкой, благодаря которой двигается вентиль и перекрывается поток воды в зависимости от скачков давления. Такое устройство настраивается единожды и не требует дальнейшей корректировки.

Модели клапанов могут отличаться в зависимости от теплоносителя (пар, вода или гликолевый раствор), типа здания (частный дом или обычная многоэтажка), места монтажа (на подающий или обратный трубопровод), рабочей среды (при каком давлении, температуре и объеме перегоняемой воды работает устройство). Наконец, клапаны могут демонстрировать иные свойства, например, регулировать давление и быть оснащенными дополнительными девайсами, как измерительная диафрагма.

Производятся клапаны обычно из латуни и чугуна (что касается ручных моделей) либо комбинации данных материалов с углеродистой сталью в случае с автоматическими вариантами. Стоит также добавить, что они могут устанавливаться на «теплый пол» и на трубы кондиционирования с водоснабжением.

Принцип работы

Балансировку придется осуществлять в следующих случаях:

• изначально на этапе проектирования или монтажа системы отопления были совершены ошибки;
• произошла кардинальная замена батарей на те, которые не соответствуют проекту;
• изменилась конструкция трубопровода;
• система, вследствие отсутствия своевременных чисток, засорилась.

Даже одна из вышеуказанных ситуаций может привести к проблемам с обогревом: будут возникать кислородно-водородные пробки, отклонения температуры и перерасход энергии, требуемой для отопления. Как результат, жильцам квартир станет очень некомфортно находиться в помещениях.

Монтаж клапана стоит начинать, только разобравшись в назначении устройства, а также в том, как он работает. Вкратце, вращается рукоятка – меняется размер сечения из-за того, что золотник перекрыл поток. Уменьшилось сечение – увеличилось гидравлическое сопротивление – выровнялись потоки в разных трубах.

Если в квартирах многоэтажного дома на радиатор не установлены индивидуальные термостатические клапаны, а объем тепла в каждое помещение должен поступать неменяющийся и заранее просчитанный, то предстоит монтаж ручного балансировочного клапана. Эта деталь монтируется на обратном трубопроводе в точке, где труба отдельной квартиры подсоединяется к общей магистрали, так же как и шаровые краны.

Далее осуществляются следующие действия: проводятся измерения, и вентиль выставляется на определенное количество оборотов. Так, в отдельную «ветку» постоянно поступает тот объем воды, который нужен.

Схема с балансировочным клапаном легко осуществляется в том случае, когда количество радиаторов не превышает пяти штук. Однако если их больше, то вполне может сложиться ситуация, когда будет перекрываться поток в одном нагревательном устройстве, но увеличиваться в другом. Как итог: одни будут перегреваться, а другие – оставаться недостаточно теплыми. Кроме того, если помещение оснащено термостатическими регуляторами, то расход воды будет регулярно меняться.

В этом случае на помощь придет автоматический регулятор. Комбинация данных о перепадах давления в системе и объема воды позволит оперативно реагировать и сохранять систему в балансе.

Автоматический балансировочный клапан налаживается с помощью таблицы перепада давления и расхода, а также расходомера.

Установка

Балансировочный клапан, призванный контролировать систему отопления, очень легко установить своими руками. Монтаж осуществляется так, словно монтируется обычный шаровой кран. В принципе, не особо важно, как сам клапан будет размещен в пространстве, но стрелка на корпусе должна соответствовать направлению потока воды. В противном случае клапан начнет создавать сопротивление теплоносителю. Температура и давление у разных клапанов могут варьироваться, поэтому, изучив характеристики собственной системы отопления, лучше подыскать наиболее подходящий вариант у производителей.

Перед клапаном необходимо разместить специальную защиту в виде фильтра. Данное устройство позволит избежать попадания мусора и грязи на отдельные элементы регулировщика. Кроме того, рекомендуется монтировать клапан так, чтобы перед ним и после него остались значительные промежутки прямой трубы. Тем самым удастся предотвратить появление изгибов, влияющих на движение воды. Также перед началом монтажа трубы обязательно нужно промыть.

Установка клапана начинается после того, как завершается проверка состояния труб – необходимо проверить их целостность и отсутствие мусора. Затем определяется место, где разместится устройство. Параметры прямых участков трубы до и после клапана должны соответствовать следующим цифрам: пять диаметров перед элементом и два диаметра после элемента или даже больше, это избавит от турбулентности.

Затем клапан вкручивается в резьбу патрубка, предварительно оснащенную паклей.

Нарезку резьбы на патрубке можно проделать плашкой или другим сходным инструментом. Чтобы произошло качественное соединение с клапаном, длина резьбы должна доходить до семи витков.

Советы

• Регулировку можно проводить, только когда будут получены данные о расчетных показаниях. Получить последние можно из документов проекта тепловой системы. Настройка приводится в соответствии с диаграммой клапана и полученными показателями. Вращение рукоятки приводит шпиндель в движение, что, в свою очередь, осуществляет регулировку.
• Если в квартире установлен радиаторный терморегулятор, это значит, что он будет постоянно менять объем теплоносителя, в зависимости от малейших колебаний температуры в помещении. В этом случае сразу же нужно устанавливать автоматический балансировочный клапан, вторым названием которого, кстати, является «динамический».
• Важно обязательно соблюдать то направление потока, которое указано на корпусе клапана.
• Во время монтажа следует следить, чтобы внутрь трубопровода не попало какого-то мусора или лишних предметов. В противном случае работа устройства может быть нарушена.

• При эксплуатации автоматического клапана придется продумать дополнительный штуцер для первоначального заполнения контура.
• Хотя всю работу можно провести самостоятельно, лучше все же довериться профессионалам. Качественно выполненная процедура позволит в итоге сэкономить вплоть до трети потребляемой теплоэнергии.
• Если говорить о марках, завоевавших доверие потребителей, то одной из лучших во всем мире является итальянская Giacomini. Стоимость клапана составит около 5000 рублей. Если же предпочтение отдается качественной отечественной продукции, то обращать внимание стоит на Danfoss либо Watts. В первом случае придется заплатить 2300 рублей, а во втором и того меньше – всего лишь 1500 рублей.

Ообзор одного из таких балансировачных клапанов в видео ниже.

Где устанавливают балансировочные клапаны

Доброго времени суток всем, кто читает этот пост! В нем я расскажу вам про балансировочные клапана для систем отопления. Начнем с того, что разберемся для чего нужен балансировочный клапан в системе отопления.

Зачем нужен балансировочный клапан?

В современных больших системах отопления часто наблюдается неравномерный прогрев разных помещений. Связано это с разным расходом теплоносителя через ветки системы отопления. Теплоноситель (как электрический ток) старается течь по пути наименьшего сопротивления, поэтому на большом удалении от источника тепла (тепловой узел или котел) расход должен быть меньше, чем возле него. Для того, чтобы уровнять расход теплоносителя через разные ветки и применяют балансировочные клапаны.

Как видно из верхнего рисунка, расход в контурах отопления разной длины будет разный и температура в помещениях тоже будет разительно отличаться. Теперь поговорим о видах балансировочных клапанов.

Виды балансировочных клапанов.

Балансировочные клапаны бывают двух основных видов:

• Ручные — регулируются вручную. Наиболее распространены в системах отопления из-за своей относительно небольшой стоимости. Устройство ручного балансировочного клапана изображено ниже:

Компания Danfoss сделала очень интересное видео о работе ручных балансировочных клапанов. Советую вам это видео посмотреть от начала и до конца. В нем показаны неожиданные закономерности работы этого вида клапанов:

• Автоматические балансировочные клапана — это устройства, которые без участия человека балансируют системы отопления, поддерживая в них или постоянную Δp (разница давления между подачей и обраткой в двухтрубной системе), или постоянный расход теплоносителя (в однотрубной системе). Есть модели, которые могут работать в тандеме друг с другом, при этом меняется и расход и разность давления между трубопроводами. Для совместной работы автоматические клапаны соединяются между собой при помощи специальной импульсной трубки. Внутреннее устройство таких устройств изображено на рисунке ниже:

Из рисунка видно, что внутреннее устройство автоматического балансировочного клапана напоминает поршневой редуктор понижения давления, но функции у этих устройств совершенно разные. Предлагаю вашему вниманию два видео по данной теме:

Для упрощения наладки систем отопления к балансировочным клапанам подключают специальные измерительные приборы, которые упрощают и ускоряют балансировку системы. Смотрите ниже на рисунок:

Монтаж балансировочных клапанов.

Монтаж балансировочного клапана выполняется точно так же, как монтаж шаровых кранов. Положение клапана в пространстве не влияет на его работу, но нужно обращать внимание на стрелку, которая указывает рекомендуемое направление протока. Если его перепутать, то клапан будет создавать большее сопротивление протоку теплоносителя. Устанавливать клапана можно как на подающих трубопроводах, так и на обратных.

Рабочая температура и давление могут отличаться в зависимости от конкретной модели, поэтому подбор необходимого вам оборудования лучше делать при помощи каталогов производителей. Найти их можно на официальных сайтах фирм производителей.

Резюме.

Установка балансировочных клапанов необходима в больших системах отопления. Они позволяют оптимально распределять теплоноситель по всем контурам. Для работы такого оборудования важными являются правильная установка и последующая настройка. Необходимо обдумывать установку клапанов еще на стадии проектирования системы. На этом все, жду ваших вопросов в комментариях!

4 Replies to “Балансировочный клапан. Как он выглядит и зачем нужен.”

Добрый день, подскажите пожалуйста будет ли смысл в замене регулятора давления на балансировочный клапан в системе здания , построенного в 1989 году?

Добрый день, Ася! Если вы имеете ввиду редуктор понижения давления в тепловом узле здания, то его никак нельзя заменить балансировочным вентилем. Это принципиально разные устройства

Здравствуйте,а как отличить китайский Danfoss от оригинала

Добрый день, мне не случалось видеть поддельный Данфосс. Сам производитель может расположить производство в КНР и делать там такие же изделия как в Дании. Если появляются сомнения в происхождении товара, то можно запросить на него сертификат таможенную декларацию. В них будет информация о стране производителе

Какая бы ни была отопительная система, она предполагает необходимость настройки, сделать это можно самыми разными способами. Эти манипуляции требуются для того, чтобы параметры на отдельных участках сети были максимально приближены к расчетным. Так вы сможете добиться хорошей эффективности работы. Регулировать функционирование системы можно несколькими средствами, однако наиболее современным и эффективным из них является балансировочный клапан для системы отопления.

Необходимость использования

Ни одна отопительная система не может работать без гидравлической настройки, которая представляет собой балансирование. Целью проведения данных манипуляций выступает приведение расхода воды в каждой ветви к стандартному значению. При этом к батареям будет доставляться требуемый объем тепла. Тогда как если речь идет о самых простых схемах, то расход обеспечивается правильно подобранными диаметрами труб. Если же у вас в наличии сложная система, то регулировка может производиться шайбами, однако величина их прохода должна гарантировать протекание воды в нужном количестве.

Новые методы

Перечисленные методы сейчас не используются, так как являются устаревшими, сегодня более приемлемо использование балансировочного клапана. По конструкции этот прибор представляет собой вентиль ручного типа, с помощью которого производится регулирование объема воды. В дополнение к тому, что система имеет механизм перекрывания потока, в корпус встроены штуцеры, которые служат для подключения к капиллярной трубке. Они необходимы для обеспечения взаимодействия с другими элементами управления.

Принцип работы

Прежде чем установить балансировочный клапан для системы отопления, необходимо разобраться с тем, по какому принципу он работает. Для этого следует взять за основу тупиковую ветвь с несколькими батареями, которые выступают в качестве потребителей. По трубам к ним поступает определенное количество теплоносителя, которого должно быть достаточно для обогреваемых помещений. После того как вы узнаете, как работает балансировочный клапан в системе отопления, можно приступать к его монтажу, об этом речь пойдет ниже.

Если радиаторы не имеют термостатического клапана, а расход теплоносителя для каждого является неизменным, то гидравлическая настройка производится ручным балансировочным клапаном. Этот элемент необходимо установить на обратном трубопроводе в том месте, где происходит врезка в общую магистраль. На следующем этапе должны быть осуществлены измерения, вентиль выставляется на требуемое количество оборотов. Это позволит обеспечить определенный расход теплоносителя в регулируемой ветви. Однако условия могут быть иными: величина расхода постоянно меняется, что происходит, когда на радиаторах имеются термостатические регуляторы, последние могут создать на пути воды препятствие, поток при этом будет уменьшен. Расход теплоносителя все время станет меняться. Здесь и помогает балансировочный клапан для системы отопления, который гарантирует количество теплоносителя в определенном объеме. Особенно актуален такой подход, когда количество батарей не превышает 5 штук.

Дополнительная информация о принципе функционирования

Если ограничить пределы регулирования термостатических устройств, то схема может быть настроена. В том случае, когда радиаторов больше упомянутого выше количества, они должны пойти вразнос. Перекрывание воды первого радиатора вызовет значительное увеличение потока на втором. Клапан закроется, после этого расход пойдет на следующий, и так далее. В конечном итоге подобная работа станет причиной перегревания одних радиаторов и недогревания других. Система будет разбалансирована.

Монтируя балансировочный клапан для системы отопления, которая обладает стояками или ветками с огромным количеством отопительных приборов, вы должны устанавливать описываемые элементы в обязательном порядке. Принцип работы в этом случае следующий. Важно осуществить настройку балансировочного вентиля, установив его на максимально расчетный расход теплоносителя. В процессе работы системы, когда термостат потребителя будет уменьшать потребление воды, давление начнет расти. С помощью капиллярной трубки информация поступит на автоматический регулятор, который отвечает за перепад давления. Эта составляющая системы довольно быстро среагирует, тогда термостаты не успеют сработать, они не перекроют поток воды, а система при этом сохранит гидравлическую сбалансированность.

Проведение монтажных работ

Балансировочный клапан для системы отопления, принцип работы которого был описан выше, может быть установлен вами самостоятельно. Очень важно при этом обеспечить необходимое положение элемента. Стрелка на корпусе должна находиться по направлению движения воды. Это позволит обеспечить необходимое расчетное сопротивление, а также будет гарантировать необходимый расход. Некоторые производители допускают вероятность монтажа клапана как по направлению, так и против потока. Шток у большинства моделей может занимать разные положения.

Балансировочный клапан для системы отопления, принцип работы которого должен быть вам понятен до момента приобретения устройства, предусматривает необходимость защиты рабочих органов арматуры: на них не должны попадать механические загрязнения. Для этого перед клапаном устанавливается специальный фильтр или грязевик. Для того чтобы исключить турбулентное движение воды, следует предусмотреть прямые участки достаточной длины перед клапаном и после него. В подтверждение можно отметить, что это требование указывается производителем в документации к клапану.

Инструкция по установке и эксплуатации

Установка балансировочных клапанов в системе отопления предусматривает соблюдение некоторых правил. Таким образом, заполнение системы, которая обладает описываемым элементом, должно производиться по особой технологии. Для этого следует предусмотреть наличие заправочных штуцеров, что верно для систем, которые обладают динамическими клапанами. Штуцеры располагаются близко от клапана на обратном трубопроводе. Что касается главного элемента, который находится на подающем трубопроводе, то важно его закрыть.

Автоматический балансировочный клапан для системы отопления настраивается с помощью таблицы перепада давления и расхода, а также расходомера. Но первоначальный расчет важно выполнить на стадии проектирования отопительной системы.

Рекомендации специалиста

Что касается прямых участков трубы, о которых велась речь выше, то их длина должна составить 5 диаметров, после описываемого элемента необходимо оставить два диаметра трубы. Если перед вами автоматический клапан, то в контуре должен быть штуцер, который необходим для заправки контура при входном закрытом клапане.

Заключение

Балансировочный клапан для системы отопления, инструкция по установке которого была представлена выше, может быть с ручной регулировкой, автоматической или регулировкой уровня температуры рабочей среды. Последние используются в системах кондиционирования, охлаждения, а также при обустройстве теплых полов.

Для эффективного функционирования системы отопления, реальные параметры ее работы должны быть близки к расчетным значениям. Важно обеспечить грамотное распределение потоков теплоносителя по контурам, стабильное давление и температурный режим. Решить данный спектр задач позволяет специальное устройство – балансировочный клапан для системы отопления.

Балансировочные клапаны, применяемые для систем отопления

Назначение устройства

Все ответвления системы отопления должны получать расчетное количество теплоносителя. Раньше простые системы регулировались за счет использования труб различного диаметра. В сложных устанавливались особые шайбы, смещая которые можно было менять сечение трубопровода. Сегодня применяется особый клапан, функционирующий по принципу вентиля.

Балансировочный вентиль снабжен двумя штуцерами, благодаря которым:

• измеряется давление потока теплоносителя до и после прохождения через клапан;
• подсоединяется капиллярная трубка, позволяющая осуществлять регулировку.

Основываясь на показаниях устройства, можно определить перепад давления при прохождении воды через регулятор, и рассчитать, согласно инструкции, сколько требуется поворотов рукоятки, чтобы оптимизировать работу отопительной системы.

Обратите внимание! Ряд производителей предлагает балансировочные клапаны с цифровым табло, но такие устройства имеют более высокую стоимость.

Принцип работы

Рассмотрим, зачем необходима балансировка системы отопления и как она происходит. Если несколько радиаторов отопления подсоединены к тупиковой ветке трубопровода и не оснащены термостатами, расход теплоносителя для каждого прибора отопления будет постоянным. Чтобы в каждый из приборов попадало требуемое количество нагретой воды, на обратку, в месте подключения трубы к общей магистрали, устанавливается ручной регулятор. Его вентиль выставляется на определенное количество оборотов с целью уменьшить или увеличить диаметр проходного отверстия.

Но такой вариант не подходит для системы с постоянно меняющимся расходом теплоносителя. В этом случае необходим балансировочный клапан, принцип работы которого позволяет уменьшить объем подачи нагретой воды за счет создания препятствия на пути потока.

Ручной балансир рассчитан на стабилизацию потока теплоносителя для 4-5 приборов отопления. Если в системе большее число радиаторов, их нагрев будет неравномерным.

Установив балансировочный клапан для системы отопления на максимальный расход, мы получим следующую ситуацию: термостат, отвечающий за регулировку любого из радиаторов, снизит потребление нагретого теплоносителя, в результате чего давление в системе начнет постепенно расти.

Балансировочный клапан получит сигнал о растущем давлении (для этого задействуется капиллярная трубка) и сработает, корректируя поток жидкости. За счет того, что термостаты на остальных радиаторах не успеют перекрыть подачу теплоносителя, давление в системе и потребление теплоносителя будет сбалансировано.

Конструкция

Регулировочные клапаны различаются по конструкции. В классическом варианте устройство снабжено прямым штоком и плоским золотником, регулировка происходит за счет изменения проходного сечения между золотником и седлом. Поступательное движение золотника обеспечивается вращением рукоятки.

Также выпускаются балансиры со штоком, расположенным под углом относительно потока теплоносителя, золотник может иметь конусообразную, радиальную или цилиндрическую форму, и приводиться в действие сервоприводом.

Конструкция балансировочного клапана

Виды устройств

Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.

Механический балансир

Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.

Механический балансировочный клапан

Автоматический балансир

Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.

Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Автоматический балансировочный клапан

Варианты применения

Вентиль для балансировки также задействуется:

• В малом циркуляционном контуре твердотопливного отопительного котла, замкнутого на теплоаккумулятор. Регулятор дает возможность обойтись без установки смесительного узла для поддержания температуры теплоносителя в контуре на уровне не ниже 60 градусов. Вентиль для балансировки на трубе подачи отвечает за то, чтобы в котловом контуре расход теплоносителя был выше, чем в отопительном.
• Для регулировки работы бойлера косвенного нагрева. Балансир регулирует подачу нагретого теплоносителя непосредственно от котла на змеевик, установленный в емкости с водой для ГВС.

Рабочее применение балансировочного клапана

Установка и эксплуатация

Установка балансировочного клапана выполняется согласно требованиям производителя. Если на корпусе имеется стрелка, устройство монтируют таким образом, чтобы направление стрелки совпадало с направлением потока транспортируемой среды, чтобы клапан мог создавать расчетное сопротивление. Некоторые производители выпускают балансировочные краны, которые можно устанавливать в любом направлении. Пространственное расположение штока в большинстве случаев не принципиально.

Чтобы клапан не вышел из строя по причине механического повреждения, перед ним устанавливают фирменный фильтр или стандартный грязевик. Для исключения нежелательной турбулентности, клапаны рекомендуется ставить на прямых участках трубопровода, минимальная протяженность которых указывается в инструкции от производителя.

Если отопительная система снабжена автоматическими клапанами, заполнять ее следует через специальные заправочные штуцеры, установленные рядом с клапанами на трубе обратки, при этом балансировочные вентили на подающей трубе закрывают.

Настройка балансировочного клапана осуществляется с использованием таблицы с показателями перепада давления и расхода теплоносителя (прилагаются к устройству) либо с применением расходомера для балансиров. Но первоначальный расчет расхода и эксплуатационных параметров должен быть выполнен еще на этапе проектирования системы отопления.

Собранная конструкция балансировочного клапана

Рекомендуемые производители

Чтобы каждый балансировочный кран в системе отопления исправно функционировал, желательно отдать предпочтение продукции от зарекомендовавших себя производителей. В их число входят регуляторы, выпущенные под торговой маркой Danfoss (Дания), серии Venturi от BROEN BALLOREX (Польша).

Заключение

Балансовые краны рекомендуется использовать на всех ответвлениях отопительной системы, включая контуры теплого пола, а также в системе ГВС. Это позволит оптимизировать их работу и экономить энергоноситель. При этом важно выбрать качественные устройства, грамотно их смонтировать и правильно настроить.

Источник https://activefisher.net/balansirovocnyj-klapan-dla-sistemy-otoplenia/

Источник https://stroy-podskazka.ru/otoplenie/balansirovochnyj-klapan/

Источник https://iobogrev.ru/gde-ustanavlivajut-balansirovochnye-klapany
