Монтаж печей с водяным контуром в частном доме или на даче
Индивидуальное печное отопление существует с давних пор и не сдает позиции даже в XXI веке благодаря удобству и полной автономности этого способа. Кроме тепла, печка создает в доме особенно приятную, уютную атмосферу, оживляя интерьер зрелищем веселой игры огня за стеклом топки.
Современные печи, как правило, невелики по размерам и занимают немного места, но при этом рассчитаны на обогрев просторных помещений. Новейшие технологии сжигания топлива – вторичный дожиг газов и режим минимальной отдачи тепла позволили заметно повысить эффективность печного отопления по сравнению с тем, что могли дать его традиционные варианты.
Для прогрева комнаты с помощью печки используется два способа – излучение тепла с её поверхности и конвекция – движение воздуха, который нагревается при контакте с горячей топкой. Условия для активной конвекции создаются за счет специального зазора определенной величины между топкой и наружной облицовкой печи. Однако обоими способами удается решить задачу отопления только одной комнаты – той, где стоит печь.
Чтобы не пришлось монтировать отопительные приборы в других помещениях дома, выпускаются печи, которые можно подключать к специальным каналам, по которым нагретый воздух будет поступать в соседние комнаты. Но наиболее удобными, пожалуй, являются печки с водяными теплообменниками. Они работают вместе с системой труб и радиаторов и способны отапливать не только комнаты, расположенные рядом с источником тепла, но и отдаленные от него.
Какая система водяного отопления используется с печами?
Печи, работающие на дровах или угле, не нуждаются в электричестве. Для таких приборов, называемых энергонезависимыми, возможно подключение к открытым системам водяного отопления с естественной циркуляцией. Эти системы часто применяют в небольших жилых домах, в том числе на дачах. В них используется физическое явление расширения воды при нагревании и соответствующего увеличения её плотности при охлаждении. За счет расширения горячей воды в трубопроводах повышается давление, которое обеспечивает циркуляцию. Остывшая вода возвращается в водяной контур печи для повторного нагревания.
В самой верхней точке системы, например, на чердаке, устанавливают расширительный бак. Он принимает избыток нагретой воды, регулируя тем самым давление в системе. Чтобы уменьшить потери тепла, бак снабжается качественной термоизоляцией.
Помимо энергонезависмости, у этого варианта есть и другие преимущества:
- монтаж печей с водяным контуром и системой естественной циркуляции несложен;
- конструкция проста и не включает сложных дорогостоящих элементов, поэтому она очень надежна;
- система работает абсолютно бесшумно.
Конечно, имеются и некоторые недостатки:
- испарение воды из расширительного бака приводит к тому, что периодически в систему следует добавлять воду;
- антифриз нельзя использовать в открытых системах вместо воды, так как он быстро испаряется;
- к сожалению, невозможно избежать постепенной коррозии металлических деталей, так как в открытые системы попадает воздух.
Иногда для улучшения циркуляции на обратную линию устанавливают циркуляционный насос. Получается промежуточный вариант, который обладает более высокой эффективностью, но делает систему зависимой от подачи электрической энергии. В месте установки насоса монтируется байпас, благодаря которому в случае отключения электричества можно будет пользоваться естественной циркуляцией.
Покупка и монтаж печей с водяным контуром
В ассортименте товаров, предлагаемых компанией «Мой камин», имеется хороший выбор дровяных печей с водяным контуром от известных европейских производителей. Кроме того, наша компания располагает штатом специалистов, которые выполнят монтаж печи и системы водяного отопления по всем правилам.
- В первую очередь при установке любого отопительного прибора следует позаботиться о соблюдении правил пожарной безопасности. Для этого печку ставят на негорючее основание, а стены рядом с ней защищают термоизолирующими материалами (подходят силикат кальция или базальтовая вата). В инструкциях производителей указаны безопасные расстояния до возгораемых предметов, которые также необходимо соблюдать.
- Сооружение дымохода предшествует установке печки. Его можно сложить из кирпича или приобрести набор нержавеющих модулей, из которых легко собирается дымовая труба любой конфигурации. Хорошим вариантом может стать покупка заводского комплекта деталей для сборки керамического дымохода.
- Параллельно с сооружением дымохода или после него выполняется монтаж системы трубопроводов с радиаторами и подводкой к месту установки печи.
- После проверки комплектности отопительного прибора осуществляется его сборка и установка на подготовленное основание.
- Затем выполняется подключение к дымоходу и к системе наружной подачи воздуха, если это предусмотрено конструкцией печи.
- И, наконец, печь подключается к системе водяного отопления дома.
Все работы выполняются с учетом рекомендаций изготовителя, так как в противном случае клиент может лишиться гарантии на отопительный прибор. После заполнения системы водой наступает подходящее время для пробной топки. Разжигать печь при пустом теплообменнике запрещается, так как это выведет прибор из строя.
Если пробная растопка выявила какие-то проблемы, наши мастера выяснят их причины. Устранение проблем, не связанных с заводским браком, может быть выполнено на месте.
О заказе и гарантии
Вы можете заказать монтаж печи с водяным контуром в любом салоне «Мой камин» при оформлении покупки. Мы предоставляем гарантию на выполненные монтажные работы сроком на 12 месяцев, начиная с даты сдачи системы отопления в эксплуатацию.
Система водяного отопления от дровяной печи
С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.
Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.
Преимущества водяного контура
Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.
К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.
Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.
Кирпичная печь с водяным отоплением — минусы
Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.
Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.
Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.
Принцип установки и работы системы
Комбинированная система отопления частного дома

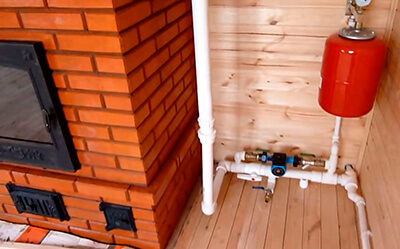

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.
Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.
Как соорудить дома водяную печь?
- Есть три способа провести печное отопление с водяным контуром своими руками:
- купить стальную печь у производителя, услуги которого включают установку системы;
- нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
- сделать самостоятельно.
Как сделать такую печь самостоятельно
Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).
Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.
Варианты изготовления и рекомендации
Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.
Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.
Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.
Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.
Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.
У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.
Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.
Установка системы
- Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
- Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
- Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
- К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.
Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.
