Установка снегозадержателей на крышу из металлочерепицы: схемы монтажа

Снег на крыше – реальная и серьезная проблема как для частного, так и для многоквартирного дома. Но если в многоэтажках вопрос со снежными напластованиями решают (по крайней мере, должны решать) коммунальные службы, то частный дом – исключительно забота владельца. Поэтому лучше еще на стадии строительства здания не экономить, а установить на крышу снегозадержатели.

Инструкция по монтажу

Выполнять монтаж систем снегозадержания лучше в момент укладки кровли или проведения ремонтных работ
Выполнять монтаж систем снегозадержания лучше в момент укладки кровли или проведения ремонтных работ. Тогда можно обустроить дополнительную обрешётку специально для них. Все снегозадержатели крепятся одинаково, хотя при работе с каждым из них нужно соблюдать правила. При установке желательно использовать максимальное количество креплений, для того чтобы обеспечить должную безопасность.

Раз в год нужно проверять крепления и конструкции на прочность для того, чтобы исключить возникновение любых неприятных ситуаций.

Существует и универсальное правило выбора количества снегозадержателей. На крышу с углом ската больше 45 градусов понадобится 1 конструкция на каждые 6 квадратных метров. На крышу с углом меньше 45 градусов – 1 конструкция на каждые 8–10 м2.

Принципы установки трубчатых систем задержания снега

1. Они крепятся строго в месте соединения несущей стены и крыши.
2. Нельзя крепить их к карнизному свесу, так как это приведёт к развалу конструкции.
3. Если протяжность крыши превышает 5 м, нужно установить снегозадержатели в несколько рядов, сохраняя между ними расстояние в 2,5 – 3, 5 м.
4. Если в доме есть мансарда, систему снегозадержания лучше установить и над её окнами.
5. Крепится конструкция на расстоянии 40 – 50 см от края крыши, то есть, на уровне 3-4 черепицы.
6. Выполнять её монтаж можно двумя способами: друг к другу встык или в шахматном порядке. Второй способ предпочтительней, так как способствует равномерному удалению снежной шапки на всей площади крыши.
7. Обеспечить герметичность при монтаже помогут резиновые шайбы, которые ставятся между плоскостью системы и кровли.
8. Для удобства монтажа под гребень волны в местах крепления подкладываются деревянные бруски.

Основы монтажа решётчатых систем снегозадержания

Решетчатые снегозадержатели крепятся по всему периметру крыши

1. Крепить их лучше по всему периметру крыши.
2. Для того чтобы подобный снегозадержатель смог выдерживать вес взрослого человека и использоваться в качестве оградительной конструкции, ему нужно обеспечить усиленный крепёж к стропилам.

Принципы работы с элементами в виде уголков

Их устанавливают на мягких крышах, крышах с небольшой площадью и существующим углом наклона

Их устанавливают на мягких крышах, крышах с небольшой площадью и существующим углом наклона. Системы особенно эффективны в случаях, когда нужно обеспечить удержание снежной шапки на определённом участке кровли. Нередко они выпускаются с готовыми креплениями.

1. Выполняя монтаж, необходимо завести горизонтальную ступеньку снегозадержателя за край металлочерепицы и закрепить её с помощью шурупов. Заменить их можно саморезами, проследив, чтобы они не нарушили герметичность гидроизоляционного слоя. Иными словами, были не более 5 см длиной.
2. Герметичность узла обеспечат эластичные прокладки.
3. Не рекомендуется делать щели или дополнительные отверстия в системе для снижения нагрузки. Лучше приобрести специальные уголки, оснащённые дополнительными рёбрами жёсткости, расположенными между плоскостями.

Нюансы бревенчатых систем

Конструкции устанавливаются на специальные опоры, которые закрепляются с помощью саморезов

Крепления для таких конструкций подбирают в соответствии с площадью кровли и формой основы, которая должна соответствовать расстоянию между волнами металлочерепицы. Устанавливаются они с помощью саморезов.

Особенности установки бугелей

Элементы монтируются на кровле с большим уклоном

Они монтируются на кровле с большим уклоном на расстоянии 0,8 м друг от друга с помощью саморезов и герметизирующей прокладки. Ввиду того что существует несколько моделей таких снегостопперов, выбирать их нужно исходя из площади кровли и формы основы. Последняя должна соответствовать расстоянию между волнами металлочерепицы.

Снегозадержатели – универсальные конструкции, которые сохраняют безопасность людей, проживающий в здании или проходящих мимо него ежедневно, и при этом не портят внешний вид. Их дополнительные преимущества в минимальной цене и простоте установки.

Виды снегозадержателей

Существующие типы снегозадержателей делятся на две основные группы:

• пропускные;
• барьерные;
• точечные.

Пропускные системы предназначены для постепенного сброса небольших объёмов снега, что позволяет избавляться от нагрузки на фундамент и несущие конструкции здания. Они используются в регионах с высоким количеством осадков или большой толщиной снежного покрова. В регионах с малоснежными зимами принято ставить снегозадержатели барьерного типа. Они создают непроницаемую преграду и допускают только таяние снега при наступлении тёплых дней. Установка точечных систем увеличивает трение снега о поверхность кровли или создаёт систему выступающих элементов, препятствующих массированному сходу всего объёма. Они также используются в местностях с относительно небольшим количеством осадков. Рассмотрим эти системы детальнее.

Это тоже важно знать: Четыре вида снегозадержателей на крышу

Пропускные системы

Наиболее распространёнными пропускными конструкциями являются:

1. Трубчатые.
2. Решётчатые.

Трубчатые снегозадержатели для металлочерепицы представляют собой преграду из двух труб, круглых или овальных в сечении, расположенных вертикально друг над другом. Они вставлены в специальные кронштейны, прикреплённые к кровельному покрытию. Расстояние между соседними креплениями составляет 0,5-1 м. Высота составляет чуть меньше 15 см.

Решётчатые снегозадержатели представляют собой прямую или декоративную решётку высотой 20–60 см. Конструктивно они мало отличаются от трубчатых, но из-за большей высоты используются как элементы ограждения крыши.

Важно! Решётчатые и трубчатые снегозадержатели для металлочерепицы неспособны полностью пропускать весь объем снежной массы. Из-за этого понемногу перед ними накапливается довольно крупный вал изо льда и подтаявшего снега. Он имеет немалый вес, поэтому установку таких систем нельзя производить по краю кровли, над козырьком. Монтаж производится над несущей стеной или глубже к центру крыши.

Барьерные системы

Существуют разные виды барьерных снегозадержателей:

1. Уголковые планки (уголок, пластинчатый тип). Представляют собой сплошную профильную преграду, согнутую в продольном направлении в виде треугольника.
2. Бревенчатые конструкции (бревно). Представляют собой массивную преграду из металлической трубы диаметром 14 см.

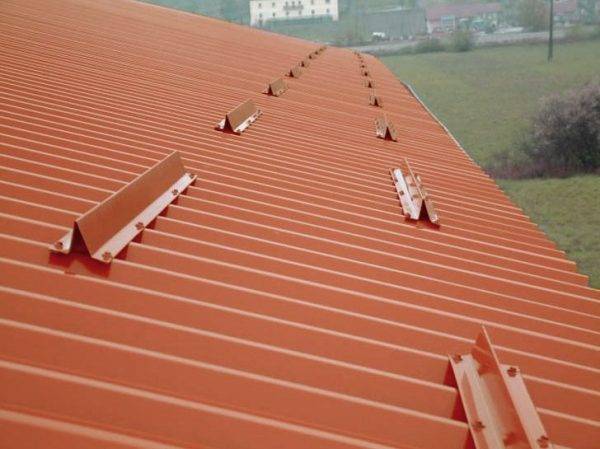

Угловые элементы иногда устанавливают не одной сплошной линией, а в виде двух прерывистых, разрывы которых располагаются поочерёдно. Такой способ монтажа превращает их практически в системы пропускного типа поскольку появляется возможность частичного схода излишков снега.

Барьерные системы задержания невысоки и могут использоваться в регионах с малым количеством снега. Они обычно устанавливаются в достаточной близости к краю кровли. Использовать их в местностях со снежными зимами нельзя, так как они поспособствуют созданию максимально возможной снеговой нагрузки на кровельную систему и несущие конструкции дома.

Точечные элементы

Точечные стопперы, иначе называемые бугелями, устанавливаются в качестве дополнительных элементов к пропускным системам или на мягкой кровле. Они служат для увеличения сцепления снеговых масс. Создать полноценную систему снегозадержания они не могут, обеспечивая лишь разрыв цельного снежного полотна и его задержку на месте.

Внешне бугели представляют собой металлические полосы шириной 6–8 см, согнутые в виде треугольника и закреплённые в шахматном порядке на кровле. Для местностей с обильными снегопадами такие элементы малоэффективны и широкого распространения не получили. Для металлочерепицы такие системы также используются редко, поскольку поверхность кровли скользкая, и отдельные выступы не способны увеличить коэффициент трения.

Виды систем снегозадержания

Приобрести снегозадержатели на крышу можно вместе с материалом для кровли сразу при строительстве дома либо купить уже после окончания его возведения. Существует две основные категории изделий, обеспечивающих снегозадержание на кровле, различаются они по принципу действия: снегобарьеры (блокирующие снег ограждения) и снегорезы. Первые используются для удержания снега на поверхности крыши без возможности схода пластов вниз. Вторые служат для разрезания пластов снега на более мелкие, чтобы при падении они не могли нанести серьезный урон.

Снегозадержатели для крыши различаются не только формой и размерами, важными критериями при выборе данных изделий являются материал и надежность конструкции. Первостепенно стоит ориентироваться на тот объем снега, который предполагается этим приспособлением сдерживать. Очистка кровли от снега и наледи все равно будет периодически нужна, но риск схода больших пластов снега с крыши уже будет исключен.

Трубчатые снегозадержатели

Это изделие представляет собой конструкцию, выполненную из кронштейнов, с вставленными в них двумя трубами, диаметр которых обычно варьируется в пределах от 15 до 30 мм, а общая высота всего изделия достигает 150 мм. Кронштейн имеет вид вертикальной пластины с отверстиями для труб, в нижней его части находится горизонтальная полочка, предназначенная для крепления к кровле. Вид кронштейнов и способ их монтажа могут меняться, все зависит от кровельного материала.

Данные конструкции снегозадержателей считаются наиболее надежными, ведь они легко выдерживают серьезное давление снега и могут использоваться на кровлях любых типов – из листовых, мягких рулонных материалов и из натуральной черепицы.

Решетчатые снегозадержатели

Данный тип снегозадержателей имеет всевозможные размеры. В универсальном виде конструкция такого изделия представляет собой кронштейны с крепящейся к ним вертикальной решеткой, которая бывает от 50 до 200 мм высотой. От высоты решетки зависит допустимый объем удерживаемого снега.

Решетчатые снегозадержатели монтируют на длинные скаты с достаточно большим уклоном. Материал кровли не влияет на выбор изделия, ведь практически для любого покрытия предусмотрены свои виды крепежа. Существует конструкции снегозадержателей подобного вида, в которых к продольным трубам решетка приваривается. Такие изделия считаются наиболее надежными.

Уголковые или пластинчатые снегозадержатели

Такие снегозадержатели устанавливаются на крышу при незначительных объемах осадков. Чаще всего их монтируют на профнастил или металлочерепицу, потому что сами они изготавливаются из них же. Данные изделия представляют собой металлические конструкции треугольной формы с двумя гранями и местом для крепления. Высота их обычно 40 – 60 мм.

Крепятся такие снегодержатели непосредственно к кровле, включая и верхнюю волну волнистых материалов. Устанавливают их в шахматном порядке вдоль конька в несколько рядов с расстоянием до 1 метра. Данные изделия не отличаются повышенной прочностью, в связи с чем удерживать большие объемы снега им не под силу, так что применяют угловые снегозадержатели в районах с умеренным количеством осадков.

Точечные снегозадержатели — бугели

Бугельные упоры для снега не способны задержать существенные пласты, поэтому их зачастую используют лишь как дополнение к трубчатым и решетчатым снегодержателям либо на мягкой кровле, имеющей небольшой уклон.

Такая кровля в большинстве случаев имеет шероховатую поверхность и сама неплохо задерживает снег. В качестве подстраховки монтируют бугельные упоры для снега на расстоянии около полуметра друг от друга в шахматном порядке. Особенностью таких снегодержателей является возможность их установки – только во время монтажа крыши. Они имеют форму треугольника с длинной пластиной, которая крепится к обрешетке. Устанавливаться эта пластина должна под кровельным материалом.

Деревянное бревно для сдерживания снега

Деревянные бревна в этом качестве применяются достаточно редко. Это наиболее простые снегозадержатели на крышу своими руками. Они устанавливаются на специальные крюки, закрепленные на обрешетке или стропилах конструкции крыши. Удерживаемый объем снега зависит непосредственно от диаметра бревна.

Само бревно находится на высоте 20 — 30 мм над поверхностью кровли. Поэтому таящий снег легко может стекать к водостокам. Оставшийся снег удерживается на время таяния.

Основные принципы монтажа

Чтобы проще было разобраться, сколько, куда и как монтировать снегозадержателей, предлагаем Вам ознакомиться с таблицей.

Таблица 1.1. Способ установки снегозадержателей на разные типы кровель

Тип снегозадержателя/Тип кровли	Точечный			Линейный
	Крюк (бугель)	Скоба (польский)	Экран	Уголковый	Трубчатый	Решетчатый
Мягкая	Пробивной монтаж, на два и более самореза		Не ставятся	Пробивным способом, на саморезы с шагом не более 800 мм	Пробивным способом на кронштейнах, не менее 4 точек крепления на кронштейн
Металлочерепица и профнастил	На саморезах, крепление на гребне волны	На саморезах, крепление на гребни двух соседних волн	На саморезах, на гребень волны	Крепление саморезами к гребням волн	Пробивной монтаж на саморезах, во впадинах волн
Фальцевая металлическая	В промежутках между фальцами, с пробивкой покрытия	Обычно не ставятся			На зажимных кронштейнах, непосредственно на фальцы
Из натуральной черепицы и аналогичных материалов	Подвесной крепеж бугеля к обрешетке перед установкой черепицы или на зацепах к панелям				Кронштейн крепится либо к обрешетке до монтажа черепицы, либо подвешивается зацепом на ниже расположенную панель
Прозрачная на каркасе	Не монтируются		Монтируются к каркасу на саморезах	Крепятся саморезами к каркасу	Крепление к каркасу саморезами
Мягкая на каркасе без обрешетки	Снегозадержатели монтируются в исключительных случаях на каркас

Как крепить снегозадержатели на металлочерепицу?

Установка снегозадержателей на крыше из металлочерепицы начинается с выбора типа снегодержателей. Однако перечень необходимых материалов и инструментов будет примерно одинаковым:

• комплект снегозадерживающих элементов;
• шуруповерт;
• ключи на 8 мм;
• электролобзик или ножовка по металлу.

снегозадержатели на крышу из металлочерепицы

Применять для резки материала болгарку настоятельно не рекомендуется. Металлические системы снегозадержания в большинстве случаев имеют полимерное защитное покрытие, аналогичное покрытию металлочерепицы.

Резка болгаркой подразумевает использование вращающегося на большой скорости отрезного диска, что приводит к оплавлению и разрушению защитного слоя на защитных трубах, уголках или решетках. В дальнейшем при эксплуатации крыши с этих мест начнется коррозия, снижающая механическую прочность конструкции.

Крепление трубчатых систем

Трубчатые снегозадержатели для металлочерепицы поставляются в виде комплектов, в которые входит следующее:

• снегозадерживающая труба;
• крепежные кронштейны (крепление снегозадержателей на металлочерепице);
• шурупы 8×50 мм;
• прокладки 7 и 14 мм.

Количество рядов снегозадержки будет зависеть от длины ската кровли. Если он менее 5 метров, то будет достаточно одного ряда.

На более длинных скатах устанавливают второй ряд труб, расположенный на 3 метра выше первого.

Как правильно установить снегозадержатели на металлочерепицу?

Начнем с того, что нижний ряд труб держателей монтируется над несущей стеной дома. При этом расстояние до среза кровли должно составлять не менее 40 см, что соответствует второму-третьему ряду черепицы.

Монтаж снегозадержателей на металлочерепицу: инструкция и полезные советы.

1. установка снегозадержателей на металлочерепицу начинается с установки кронштейнов. На расстоянии не менее 300 мм от бокового среза кровли сверлятся отверстия под первый кронштейн. Для разметки точек крепления кронштейн накладывают на металлочерепицу таким образом, чтобы он верхним торцом упирался срез предыдущего ряда выштампованной черепицы. При этом под поверхностью металлочерепицы должны располагаться брусья обрешетки, которые примут на себя всю нагрузку;
2. на верхнее отверстие накладывается гидроизолирующая прокладка в 7 мм, на нижнее — в 14 мм. Разница в высоте прокладок позволяет компенсировать перепад высот, возникающий из-за профиля металлочерепицы;
3. устанавливается и прикручивается кронштейн;
4. на расстоянии не более 1100 мм аналогичным образом крепится второй кронштейн и так далее;
5. в отверстия кронштейнов продевается труба снегозадержания. Максимальный вынос свободного конца от крайнего кронштейна не должен превышать 300 мм;
6. в случае необходимости наращивания длины трубы соединяются междусобой и закрепляются саморезами по металлу;
7. боковые срезы труб герметизируются. Делается это либо расплющиванием концов, либо установкой герметичных заглушек.

Аналогичным образом крепятся и решетчатые снегозадержатели.

Установка уголкового снегодержателя

Размещают уголковый снегозадержатель над несущей стеной, где механическая прочность кровли максимальна. На практике это примерно соответствует второй-третьей волне металлочерепицы.

Ширина уголка соответствует длине одного ряда черепицы. Верхней его гранью будет считаться та, которая образует прямой угол к плоскости крыши.

Установив уголок в ряд черепицы, его закрепляют саморезами. Основная нагрузка будет приходиться на верхний край уголка, поэтому для его крепления используют саморезы длиной 50-70 мм. Саморезы большой длины необходимы для надежной фиксации к расположенной непосредственно под металлочерепицей деревянной обрешетке.

Нижний край уголка можно крепить саморезами меньшей длины. Здесь нет столь высоких нагрузок, плюс расстояние до обрешетки велико и необходимо прикрепиться лишь к листу металлочерепицы.

монтаж уголковых снегозадержателей

Монтаж бугельных систем задержания снега

Бугельные (точечные) распределяются равномерно по всей плоскости кровли. Схему их размещения вычисляют в каждом случае индивидуально, поскольку на нее влияют особенности конструкции крыши.

Для крепления бугелей используют саморезы. Листы металлочерепицы не обладают достаточной прочностью для удержания точечных снегозадержателей. Поэтому в местах их крепления на обрешетку дополнительно накладывают деревянные бруски, компенсирующие перепад высот в профиле металлочерепицы.

бугельные системы защиты

Зачем нужны снегостопоры, или барьеры для снега, на крыше

Металлочерепица имеет скользкую поверхность, поэтому снег, накопившись, легко с неё скатывается, стоит только подтаять нижнему слою и превратиться в лёд. Главная причина необходимости установки снегозадержателей на крыше из металлочерепицы — обеспечение безопасности. Лавина снега с ледяной коркой сходит в самый неожиданный момент, и не дай бог вам оказаться рядом! Владельцы частных домов знают и другие ситуации, связанные с проблемой снегозадержания:

• сползший с крыши снег способен создать огромный сугроб во дворе, завалить все входы и выходы. Если накануне планировалось вовремя прийти на работу, то, увы, это утро придётся посвятить прокладке туннеля от двери до калитки;
• в старых застройках бани и сараи стоят на границе участков. Сход отяжелевшего снега с их крыш на соседские кусты и деревья может стать причиной многолетней междоусобицы;
• лавина снега способна нанести материальный ущерб и самим владельцам: придавить припаркованную рядом машину, повредить водостоки, сломать зимующие рядом насаждения, снести забор и пр.

И вот от такой разрушающей силы нас могут защитить снегозадержатели, если, конечно, их правильно выбрать и установить.

Снегозадержатели на крыше из металлочерепицы помогут предотвратить множество проблем

Когда нужны такие снегозадержатели?

Если говорить более конкретно, то нагрузки и воздействия на крышу расписаны в разделе СНиП. Здесь определяется районирование территории нашей страны по величине снежного покрова и силы давления от него.

Еще один важный аргумент для компаний, которые занимаются услугами сбрасывания снега с крыш домов, состоит в том, что рыхлый мокрый снег образует еще большую нагрузку на стропильную систему крыши. Да, этот аргумент серьезный, ведь плотность рыхлого снега всего лишь в пределах от 10 до 100 килограмм на кубический метр, а вот в конце зимы она достигает 280 килограмм! Увеличивают плотность снега вода и водяные пары сырой весной, и в итоге на саму стропильную систему крыши уже воздействует до 700 килограмм на кубический метр.

Почему влажный снег становится таким тяжелым? Все дело в каком физическом процессе, как ферментация снега, когда внутри воздушных снежинок образовываются шарики из замерзающего водяного пара. Поэтому сухой снег – это двухфазная стадии ферментации, а мокрый уже – трехфазная, потому что внутри такого снега уже есть кристаллы льда. И вес снежной шапки на крыше напрямую зависит от структуры и изменения уплотнения. Так, в российском климате рыхлый снег уменьшается с 98% до 20% за одну только зиму.

Поэтому, если у вас дом спроектирован грамотно и несущая конструкция кровли рассчитана на нормативную снеговую нагрузку вашего региона, тогда снег с крыши убирать вообще не стоит (порой это даже невозможно) – лучше только задержать при помощи снегозадержателей, чтобы он не сходил лавинообразно. А если крыша дома была спроектирована без расчета на климатические нагрузки и ежемесячную чистку зимой, тогда мы вам можем только посочувствовать.

В некоторых случаях двухтрубный снегозадержатель считается вообще единственно эффективным. При сильных снегопадах, особенно, когда на крыше находится мокрый снег, обычный уголковый даже может погнуться. А трубчатые снегозадержатели хороши тем, что разрезают снежную массу минимум на два пути, делая ее исход не опасным для людей и их имущества. Вот почему именно трубные снегозадержатели обычно рекомендуют опытные инженеры. А устанавливать их нужно всего лишь по периметру кровли и над мансардными окнами, что не так уж и сложно:

Как вы видите, с первого взгляда трубчатые снегозадержатели напоминают карнизы: всего два ряда металлических труб, которые крепятся на стропила или обрешетку. Но на самом деле эта конструкция позволяет удержать достаточно большой объем снежного покрова. Вот почему многие эксперты считают трубчатую конструкцию снегозадержания единственной по-настоящему безопасной в условиях русской зимы.

Задача трубчатых снегозадержателей – в дроблении большой снежной массы на небольшие порции. Благодаря этому значительно уменьшается так называемая кинетическая энергия сползающего снега и снижается ее разрушительное воздействие. В итоге решаются сразу целых две задачи: и снег удаляется под действием собственной массы, и при падении он уже намного менее вреден и опасен. Что может быть лучше?

Для чего нужны снегозадержатели

Скатные крыши старое, но надежное решение. Они отлично защищают дом от дождя и снега. Но если последнего выпадает сильно много, то возникает проблема. Снег не всегда тает и спускается с кровли постепенно. Часто, после того как наступает оттепель, он сходит с кровель огромными смерзшимися пластами как лавина.
Если дом небольшой и одноэтажный, а под стенами газон или грядки то это страшно. К тому же с помощью инструментов на длинном черенке снежные массы можно удалить с земли. Но скатные крыши устраивают и на высоких зданиях, а рядом находятся дороги, тротуары, стоянки и площадки. Падающие с большой скоростью глыбы снега опасны для людей и техники. Огромные завалы на дорогах мешают движению и требуют расчистки.

На высоких домах уборка кровли возможна только при выходе на саму крышу. Учитывая уклон и скользкую поверхность это опасно для людей выполняющих работу. Решают эту проблему снегозадержатели.

Пошаговая инструкция по монтажу

Конструкция трубчатых снегозадержателей по праву считается наиболее прочной, и чаще всего используется для кровель с большой площадью скатов, сильным уклоном и гладкой поверхностью:

Но важно все делать по правилам, чтобы получить надежный результат. Прежде чем приступить к установке снегозадержателей, схему, или план, составить нужно обязательно

В любом случае рассчитывать нагрузки необходимо, ведь каждая опора имеет свою максимальную

Прежде чем приступить к установке снегозадержателей, схему, или план, составить нужно обязательно. В любом случае рассчитывать нагрузки необходимо, ведь каждая опора имеет свою максимальную.

Если вы все просчитали заранее и составили подробную схему, в процессе монтажа снегозадержателей проблема у вас возникнуть не должно. В идеале у вас не будет ни недостатка количество крепежа, ни его излишка:

Итак, как только вы получите значение давления снега, узнаете сколько сможет выдержать определенное опора, тогда и рассчитайте, сколько именно таких потребуется на конкретный участок крыши.

Расстояние между опорными кронштейнами по нормам должно определяться в зависимости от снеговой нагрузки в определенном районе

Ведь очень важно, чтобы нагрузка от самих снегозадержателей передавалась несущим стенам, то есть на капитальные конструкции. Если сделать это не так, то снег на свесах может сработать по механизму «усилия рычага» и повредить в итоге всю целостность кровли

Трубчатые снегозадержатели устанавливается по периметру кровли и не прерывается. Если же крыши скат крыши длинее пяти с половиной метров, количество рядов таких снегозадержателей вы можете увеличить до 2-3, при этом не прерывая их, и оставляя обязательно хотя бы два метра расстояния друг от друга.

Снегозадержатели для металлической кровли должны монтироваться на одном уровне с несущими стенами, чтобы вся снеговая нагрузка приходилась только на ту часть кровли, что выше карниза. Прямо над несущей стеной должно оставаться расстояние от 60 до 100 сантиметров от карнизного свеса. Обязательно ставьте снегозадержатели над мансардными окнами. При применении трубчатых снегозадержателей над ними крайне желательна сплошная обрешетка.

Количество труб и рядов можно варьировать при помощи крепежа и переходников для таких снегозадержателей

Но учтите, что давление снега всегда распределяется именно на крепежи, поэтому важно, чтобы и само кровельное покрытие было способно выдержать такую нагрузку. В итоге шаг должен установки быть 120 сантиметров

Если скат крыши более 5400 сантиметров, шаг должен быть в 90 сантиметрах, а и если более 1260 сантиметров, но менее 5400, тогда – до 60 сантиметров.

Далее, при снеговой нагрузке от 180 килограмм на квадратный метр в доме с углом наклона кровли в 30 градусов необходимо ставить уже двухтрубчатый снегозадержатель.

На такие кровли, как металлочерепица, профнастил или ондулин, кронштейны трубчатых снегозадержателей крепятся исключительно в саму обрешетку. Если речь идет о битумной черепице, тогда – в поверхность ОСБ. А если вы монтируете систему снегозадержания на керамическую черепицу, вам и вовсе понадобится опорный брус:

Вот хорошее подробное видео по монтажу такого рода снегозадержателей:

Желательно в местах крепления снегозадержателей расширить обрешетку кровли за счет брусков. Монтировать их нужно сквозным методом прямо через кровельное покрытие, при помощи саморезов «металл-дерево» с герметичной резиновой прокладкой.

Существует кронштейны для трубчатых снегозадержателей простой конструкции, упрощенной, и совершенные. Второй вид предусматривает небольшой изгиб основания кронштейна, чтобы тот мог зацепиться за волну металлочерепицы. Специальные уплотнители как бы подпружинивают это кронштейн:

Сначала устанавливаем крайние опоры кронштейна. Свободный конец снегозадержателя при этом не должен выступать больше, чем на 10 сантиметров. После этого примеряем держателями, уже с надетыми кронштейнами.

Промежуточное крепление устанавливать будем по месту. Лучше не делать этого заранее, чтобы потом не оказалось, что какой-нибудь из кронштейнов не совпадает с проделанным отверстием в кровле. Но, если вы прикрутите снегозадержатели только к покрытию, а не к обрешетки, то мокрый снег сорвет этот кронштейн вместе с содержимым на кровле.

Схемы расположения: как установить снегозадержатели на крышу

Выше уже было сказано о необходимости шахматного размещения снегорезов и других задержателей в соседних рядах. Ниже приведена схема для точечных снегорезов на кровле из профильного листа или металлочерепицы.

Обратите внимание: нижний ряд расположен на второй от обреза крыши волне, верхний – на второй от конька волне.

Чтобы снизить риск повреждения выступающих элементов крыши, особенно мансардной, мастера рекомендуют монтировать снегозадержатели перед этими элементами. Так удобно защищать мансардные окна, печные трубы и дымоходы, антенны, декоративные башенки и зубцы, прочие детали.

Распространённые ошибки и способы их исправления

После одного сезона эксплуатации нередко возникают различные вопросы. Наиболее распространённые из них:

1. Почему срывает кронштейны? Причиной является несоответствие возможностей системы и величины снеговой нагрузки. Надо установить дополнительный ряд стопперов. Кроме того, нередко срыв опоры происходит из-за крепления только к металлочерепице, минуя обрешётку.
2. Почему возникают протечки? Появление протечек вызвано отсутствием герметичности при установке кронштейнов. Необходимо использовать прокладки из специальной резины. Оптимальным вариантом станет дополнительная герметизация специальным составом, рассчитанным на эксплуатацию в условиях низких температур.
3. Почему деформируются задерживающие трубки или решётки? В этом случае неправильно выбран шаг установки кронштейнов. Большие пролёты между опорами снижают несущую способность удерживающих элементов. При избыточных количествах снега нагрузка превышает допустимые значения и элементы деформируются.
4. Наиболее частый и общий вопрос — почему снегозадержатели не в состоянии выполнить свои функции? Ответ на этот вопрос прост — налицо ошибки в расчётах, при проектировании или выборе типа сооружения. Правильно подобранные и установленные системы всегда полностью решают поставленные задачи. Если конструкция стопперов не соответствует требованиям местности, не подходит к имеющемуся кровельному покрытию, то рассчитывать на её эффективность и долговечность не приходится.

Системы снегозадержания, использующиеся в связке с кровлей из металлочерепицы, позволяют снизить или вовсе исключить опасность внезапного схода снега с крыши. Если дом высокий, то последствия такого происшествия могут быть весьма печальными. Поэтому пренебрегать установкой стопперов ни в коем случае не стоит. Затраты и усилия на монтаж гораздо меньше, чем расходы на восстановление имущества или лечение людей.

Виды снеговых барьеров

Применение конкретной конструкции зависит от кровельного материала (например, для фальцевой металлочерепицы Ruukki и российского профиля производства Гранд Лайн применяются разные снеговые барьеры), угла наклона ската и особенностей климата.

металлические изделия из гнутого листа, имеющие две детали – полку для монтажа снегозадержателей на металлочерепицу и насадку с треугольным профилем для удержания снежных пластов;

Невзирая на различия в конструкции и виде, функция устройств одна – дозировать сход снега с крыши, не позволять ему сваливаться крупными цельными пластами, разбивать основную массу на отдельные фрагменты.

Установка снегозадержательных систем: аргументы за и против

С наступлением зимы на домах вырастают снежные шапки, на какое то время они задерживаются там. Это происходит независимо от конструкции, количества скатов и угла наклона. Подтаивая под зимними лучами и при перепадах дневной и ночной температур, снег покрывается наледью, твердеет и тяжелеет.

Самая большая опасность – это внезапный лавинообразный сход. Снежная лавина может обрушиться на людей или припаркованный автотранспорт. Еще одна проблема – это повреждение покрытия. Минимальный угол наклона металлической черепицы составляет 14 градусов, она обладает гладкой структурой, поэтому сползание снежного покрова со скатов вполне прогнозируемо. Чтобы обезопасить себя и уберечь окружающие объекты от разрушений, мастера кровельщики рекомендуют ставить на крышу из металлочерепицы снегозадержатели.

• Удерживает покров на кровле для дополнительной теплоизоляции.
• Предотвращает неконтролируемое схождение лавины.
• Не допускает засора и обрыва водосточной системы.
• Уберегает фасад дома от ударов сосулек и обледеневшего снега.
• Позволяет очищать крышу вручную без риска сползания снежного пласта.
• Препятствует падению людей или инструментов во время ремонтных работ.

Находится немало людей, возражающих против установки конструкций. Они считают так: если дом малоэтажной застройки и вокруг пустая территория, то пласт просто сойдет на землю без особого вреда. Зачем в таком случае тратить деньги?

Если не ставить беспечно автомобиль под длинными сосульками или свисающим пластом, то и не будет беды, считают скептики. Удержание снега на тонкой фальцевой черепице обернется повышенной нагрузкой на стропила. И тогда придется вносить изменения в проект, тем самым увеличивая стоимость кровли. Есть еще и такой аргумент: в южных районах снег выпадает нечасто и задерживается ненадолго, поэтому там покупка порадует только производителей.

Задумываясь о том, монтировать или нет снегозадержатель на металлочерепицу, следует объективно оценить нынешнее и будущее состояние прилегающей территории, а также мощность стропильной системы и климатические условия проживания

Даже если аргументов «за» будет слишком мало, примите во внимание фактор неожиданности

Необходимые расчёты

Перед началом монтажных работ необходимо сделать кое-какие расчёты. Дело в том, что одна линия снегозадержателей способна нести ограниченную нагрузку.

Важно! Чрезмерное давление снега способно оторвать ограждение от кровли.

В результате чего получится сход снега вместе с металлическими элементами, что намного опаснее. Поэтому надо определить, насколько выбранный тип ограждения способен нести нагрузку, свойственную данному региону. Для этого используются данные приведенные ниже в таблицах:
Таблица №1: максимальная длина ската при установке 1 ряда снегозадержателей. Часть 1

Угол наклона кровли, град	Снеговой район*	I		II		III		IV
	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100
менее 15		37,7	27,4	25,2	18,3	16,8	12,2	12,6	9,1
15–25		23,1	16,8	15,4	11,2	10,3	7,5	7,7	5,6
26–37		16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9
38–45		13,8	10	9,2	6,7	6,1	4,5	4,6	3,3
46–55		11,9	8,7	7,9	5,8	5,3	3,9	4	2,9

Таблица №2: максимальная длина ската при установке 1 ряда снегозадержателей. Часть 2

Угол наклона кровли, град	Снеговой район*	V		VI		VII		VIII
	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100
менее 15		9,4	6,9	7,5	5,5	6,3	4,6	5,4	3,9
15–25		5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,4
26–37		4,1	3	3,2	2,4	2,7	2	2,3	1,7
38–45		3,5	2,5	2,8	2	2,3	1,7	2	1,4
46–55		3	2,2	2,4	1,7	2	1,4	1,7	1,2

Это тоже важно знать: Снегозадержатели для мягкой кровли: особенности, виды и установка

Для пользования этой таблицей необходимо предварительно выяснить, какой номер снегового региона присвоен местности, в которой расположен дом. Его можно найти в приложении «Нагрузки и воздействия» СНиП 2.01.07–85, или немного покопавшись в сети Интернет. Дальнейшие действия просты — находи угол скатов дома в вертикальном столбце слева. Далее номер снегового региона в горизонтальной строке сверху и выясняем, какая ширина ската является максимальной. Если размеры кровли удовлетворяют приведённым данным, то никаких дополнительных действий не требуется. Если размеры кровли слишком велики, устанавливается две линии стопперов в соответствии с приведёнными величинами.

Основные виды снегоудерживающих систем

Кровельные ограждения, задерживающие снег, могут довольно сильно отличаться. Разница заключается как в форме, размерах и материалах, так и в надёжности. Прежде всего, выбор той или иной конструкции зависит от объёма снега, которому она должна препятствовать.

Трубчатые

Система выполнена в виде трубчатых элементов, которые заходят в отверстия держателей с последующим монтажом на поверхности крыши. Объём снега, который способна выдерживать такая конструкция, напрямую зависит от удаления элементов друг от друга. Кроме этого, немаловажную роль играют размеры снегоуловителя, а именно параметры трубы — длина и диаметр. Преимуществом этой конструкции является возможность увеличить длину и снеговую нагрузку путём установки дополнительных элементов крепежа и труб.

Конструкция трубчатых снегозадержателей позволяет увеличить их общую длину и, как следствие, снеговую нагрузку путём установки дополнительных элементов

Решётчатые

Решётчатые кровельные ограждения по своей конструкции похожи на лестницу, уложенную на ребро и закреплённую поперёк крыши. По аналогии с трубчатыми элементами их также легко усилить либо удлинить. Конструкции в виде решёток и труб относятся к наиболее надёжным и универсальным. Их можно устанавливать на крышах из листовых кровельных материалов либо из натуральной черепицы. Решётчатые снегоуловители отличаются своей эффективностью благодаря наличию отверстий для снеготаяния и высокой несущей способности.

Решётчатые снегоуловители отличаются высокой эффективностью благодаря своей сетчатой конструкции

Уголковые

Уголковыми защитными конструкциями обустраивают те крыши, для которых характерно скопление снега в небольших объёмах, т. е. покрытых профнастилом либо металлочерепицей. Эти элементы выполнены из того же материала, что и кровля. Монтаж системы осуществляется непосредственно к покрытию крыши. Установку производят вдоль конька, при этом элементы располагают рядами в шахматном порядке. Промежуток между рядами должен составлять 0,5–1 м. Уголковые снегоуловители не рассчитаны на удержание снега в больших объёмах, поэтому такая конструкция не выделяется особой прочностью. Лучше всего задействовать их в регионах с малым количеством снега.

Уголковые снегозадержатели лучше всего задействовать в регионах с малым количеством снега

Снегозадерживающий бугель

Бугельные устройства по большей части предназначены для дополнительного снегозадержания. Они используются совместно с решетчатыми и трубчатыми системами, а также на крышах с малым углом наклона, покрытых мягкими материалами. Как правило, на последних снег и так задерживается благодаря шероховатой поверхности. Если же крыша имеет малый угол наклона, то сход толщи снега является маловероятным. В то же время, чтобы перестраховаться, монтируют точечные бугели в шахматном порядке с промежутком друг от друга в 50 см.

Бугели устанавливают на крышах с малым углом наклона или покрытых мягкими кровельными материалами

Стоит также принять во внимание, что бугели устанавливают только во время монтажа кровли. Эти элементы выполнены в виде треугольника и длинной пластины, которая располагается под материалом кровли и крепится к обрешётке

Поверх настилается мягкий материал, который скрывает место монтажа. Как результат, крыша имеет полную защиту от возможных протечек.

Снегозадерживающие брёвна

Бревна для снегозадержания используются довольно редко. Их можно встретить, например, на крышах из дерева. В этом случае брёвна монтируются на специальные крюки, которые крепятся к обрешётке либо к стропильной конструкции. Чем толще ствол дерева, тем больше снега он сможет задержать. Над кровлей бревно размещается на высоте 2–3 см. Таким образом обеспечивается беспрепятственный сход снега во время таяния. Остальная снежная масса задерживается на кровле до тех пор, пока полностью не растает.

Брёвна монтируются посредством специальных элементов в виде крюков, которые крепятся к обрешётке либо стропильной конструкции

Снегозадержатели на крышу своими руками

Иногда возможности приобрести и смонтировать снеговые барьеры, произведенные промышленно, нет. Приходится изобретать что-то свое из подручных и вспоминать опыт предков.

Среди примеров можно назвать самодельные конструкции, выполненные методом сварки. Фактически это аналог трубчатых снегозадержателей.

Для фальцевой кровли такую самоделку сделать еще проще – зажимной кронштейн выполняется из одной согнутой или двух соединенных пластин.

Также специалисты-самодельщики в качестве кронштейн – опор для труб – используют винтовые струбцины и другие механизмы. Опять же это вариант для фальцевой кровли.

При желании точечные снегорезы в виде петли делаются из металлической ленты. Крепятся они зацепами или на саморезах к брусу обрешетки.

Иногда вместо привычных труб используют относительно тонкое бревно. Чаще всего такие вариации можно встретить на кровлях из дранки или дерева, но отдельные оригиналы ставят бревна на специальные крюки на крышах с покрытием металлочерепицей, как на фото.

Ну и, конечно, народная фантазия не обошла стороной оригинальные формы и виды кронштейнов для труб. Нарядные изделия из металла в виде сказочных и реальных животных, цветов и геометрических фигур способны неплохо украсить крышу.

Выбор снегозадержателей

Снего-задержатели или как их ещё называют снегозаборники – необходимый, даже лучше сказать обязательный элемент лавинообразных крыш (МЧ-цы, фальца, профлиста, керамики и др.)

Много самой разной информации в интернете находится про них, но почти вся она коммерческого характера. Все как под шаблон пишут, что это нужно и тут же предлагают свой товар. Мы Вам предлагать покупать ничего не будет, а вот своё виденье по поводу СЗ-лей выскажем.

Следует отметить такой факт, что для каждой кровли имеются свои снегозаборники. Собственно о том какие должны быть снегозадержатели для каждой кровли и пойдёт речь.

Расчет количества и места для установки

Снегозадержатели устанавливаются по периметру крыши в один или несколько рядов. Если угол наклона кровли небольшой, а район многоснежный, то рекомендована установка снегозадержателей в два ряда и более.

Расчет количества рядов для определенного здания производится с учетом длины ската и величины осадков, выпадающих в конкретном регионе. Обязательно предусматривают установку снегозадерживающих конструкций над следующими участками здания:

• входом в дом, гараж;
• местами прохода людей;
• мансардными окнами;
• трубами вентиляции;
• на каждом уровне в многоуровневой крыше.

Снегозадерживающие решетки

Подобные снегозадержатели для металлочерепицы сегодня признаются наиболее эффективными, что и является основной причиной их массового распространения. Существуют снегозадерживающие решетки в двух разновидностях: обычные и так называемые «королевские». Конструктивных различий между ними практически нет, деление ведется по особенностям опор и сложности исполнения самой решетки. Чтобы не ошибиться с выбором опор, лучше всего ориентироваться на универсальные модели, пригодные для обоих видов задержателей.

А здесь статья про обрешетку под металлочерепицу.

Cнегозадержатель трубчатый: технические характеристики и монтаж

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Простым, но эффективным решением защиты от последствий обрушения снежной шапки с крыши является снегозадержатель трубчатый. Он собран из труб небольшого сечения, установленных в кронштейны по периметру крыш. Такое устройство оказывается в состоянии противостоять напору многотонной снежной массы и помогает сохранить в целостности кровельное покрытие и водостоки.

Трубчатые снегозадержатели на крышу порционно пропускают снег и наледь, скопившиеся между поверхностью крыши и трубками, причем значительно быстрее, чем решетчатые варианты снегодержателя . Весной, когда снег начинает подтаивать, они рассекают начавшую сходить массу на небольшие порции, которые больше не представляют опасности. Основной объем при этом остается на месте и, окончательно растаяв, уходит через водосток .

Самостоятельная установка на крышу из металлочерепицы снегозадержателей

Для установки на кровлю снегозадержателей вам понадобятся:

• дрель;
• саморезы;
• снегозадержатели.

Если монтаж такой системы не был предусмотрен на этапе проектирования дома, то в областях ее устройства нужно усилить обрешетку, поскольку увеличится нагрузка на металлочерепицу. Количество кронштейнов подбирается с учетом ската – чем он круче, тем больше их потребуется. Чтобы лучше разобраться в схемах и видах систем удержания снега, ознакомьтесь с несколькими видео инструкциями, которые специалисты и любители размещают в интернете. Это позволит вам понять, как правильно выбрать искусственные преграды для снега с учетом конструкции и расположения вашего дома и как их правильно установить, чтобы избежать больших убытков в будущем.

Виды и особенности установки снегозадержателей

Типов снегозадержателей по конструктивным особенностям два – снегорезы и снегобарьеры.

Снегорезы

Снегорезы делят снежную массу на небольшие фрагменты, которые, сходя с крыши, не представляют опасности для человека или имущества. Их задача – обеспечение постепенности схождения снегового кома. Особенности снегорезов:

• Конструкция трубчатая или решетчатая.
• Монтаж на кровле поможет сделать сход снега максимально безопасным, но защитить от него не способен.

Основные виды:

• Решетчатые эффективны, выдерживают значительную нагрузку. Однако они не способствуют постепенному безопасному сходу масс, а удерживают их на крыше, от чего на поверхности оказывается много снега. Это негативно сказывается на прочности и сроке службы покрытия. Устанавливают их под значительным углом.
• Трубчатые универсальны, могут устанавливаться на любом типе покрытия, но чаще всего монтируют снегозадержатели на профнастил и металлочерепицу. Они удерживают снег на крыше, а пропуская его между трубками, позволяют добиться постепенного схода. Это безопасно и для людей, и для кровли. Сама конструкция представляет собой кронштейны, соединенные параллельно расположенными трубами. Подходят для крыш с незначительным наклоном из профнастила, металлочерепицы, ондулина, кровли с мягким покрытием.

Пошаговый алгоритм установки снегозадержателей трубчатого типа:

• Определить расположение конструкции на скате, ориентируясь на уровень. Протянув малярный шнур между крайними точками, можно добиться ровной линии.
• Разметить места для размещения крепежей и выполнить отверстия сверлом по металлу. При этом сверлить обрешетку нельзя, пазы делают только в металлочерепице или профнастиле.
• Установить кронштейны, закрепить их использовав резиновые прокладки между кровлей и кронштейном.
• Протянуть трубы сквозь кронштейны и вставить в них заглушки.

Если труба нуждается в наращивании, то элементы стыкуются между собой креплением шип и паз. Аналогичный порядок действий при монтаже пластинчатых снегостопоров, однако вместо труб используются перфорированные пластины.

Снегобарьеры

Снегобарьеры удерживают массу снега и льда на поверхности кровли, не давая им сойти до полного таяния.

• угловые;
• бугели.

Угловые не способны справиться со значительными снежными массами, поэтому используются в тех регионах, где норма осадков невысока. Крепление к металлическому листу, а не к обрешетке, поэтому при сходе большого количества снега элемент может вырываться вместе с фрагментом покрытия.

Уголковые элементы монтируют на металлочерепицу в том случае, если угол наклона в пределах 20-30 градусов (последнее допустимо при незначительных снеговых нагрузках). Высота элемента – 7-10 см, длина – в диапазоне 200-300 см. Уголковые снегозадержатели крепятся саморезами.

Важно расположить элементы конструкции над несущей стеной, чтобы сохранить целостность последней. Для оптимизации нагрузки между уголками их располагают шахматкой.

Точечные снегобарьеры, или бугели, являются дополнительными, сами по себе не могут представлять реальную защиту от снежных масс. Единственное исключение – шероховатая кровля с незначительным уклоном, хорошо удерживающая снег. Также устанавливаются при условии регулярной чистки крыши.

Правила монтажа:

• Интервал по ширине – 0,5 м, по длине – 10-15 см.
• Обязательно делается разметка. Затем отверстия просверливаются, а бугели фиксируются саморезами.
• Элементы размещены непосредственно под кровлей, поэтому их монтаж проводится параллельно с установкой профнастила или иного покрытия.
• Бугели, оснащенные крючком, отлично цепляются к обрешетке, позволяя отказаться от саморезов.

Технология крепления снегозадержателей

В комплект обычно входит инструкция и рекомендуемая схема.

Монтаж элементов ведут параллельно карнизу, отступив от края на 40-50 см – ориентировочно между 3 и 4 рядом металлочерепицы. Чтобы уменьшить снеговую нагрузку на каркас, крепление выполняют по линии несущей стены. Сборочные системы располагают встык или в шахматном порядке: во втором случае кровля будет лучше разгружаться от снега.

Если крыша имеет длинные скаты (от 5,5 м), трубки размещают в 2-3 ряда, не затрагивая карнизный свес. Верхняя линия крепежа должна проходить вдоль конька. Установка необходима и над мансардными окнами.

Монтаж трубок ведут поэтапно:

• Намечают и сверлят отверстия с учетом, что крепление должно быть по обе стороны каждой волны профиля.
• Систему собирают, не затягивая полностью болты.
• Прикручивают опорные кронштейны к обрешетке с помощью саморезов (размер 8х60), их пропускают сквозь металлочерепицу. Интервал между саморезами выбирают в зависимости от длины и угла наклона ската. Для облегчения задачи еще при укладке кровли на обрешетку подкладывают деревянные бруски под гребни волнистых листов.
• Соединяют соседние комплекты друг с другом, затягивают болты до упора.

Крепеж решеток осуществляют по такому же принципу, важно правильно выбрать опоры под них. Лучше всего приобрести универсальные кронштейны.

2. Уголки и пластины.

В сборочный узел входят пластина (плоская или в форме треугольника), опорный элемент (уголок 50х50 мм), саморезы по дереву (50-60 шт), прокладка. Кровля может быть уложена заранее.

• Опорную деталь уголкового снегозадержателя устанавливают плоской стороной на крышу параллельно коньку. Крепление выполняют по гребню волны металлочерепицы, а потом через один ряд прикручивают уголок к нижней части волны.
• Опору пластинчатого снегоулавливателя монтируют вдоль ската, затем фиксируют ее саморезами.

Установка барьерных снегозадержателей

Чаще всего на поверхности крыш из металлической черепицы монтируются экономичные барьерные снегозадержатели, отличающиеся наименьшей стоимостью. Финансовый фактор также имеет немалое значение при определении какой снегозадержатель лучше для металлочерепицы. Благодаря пластинчатым и уголковым конструкциям создаются жесткие барьеры на пути схождения снежных накоплений. При этом следует учитывать тот факт, что толщина задерживаемого снега ограничена высотой профиля. Устанавливаются конструкции данного типа вдоль кровельных свесов: подбор высоты барьеров проводится под толщину снежного покрова.

Процедура монтажа состоит из следующих операций:

1. Фиксация угла подкладки, предназначенного для крепления стоппера.
2. Выравнивание верхней части снегозадержателя по выступу покрытия (важно добиться плотного прилегания).
3. Крепление на каждой из перекрываемых волн металлической черепицы.

Лучше всего реализовывать этот процесс во время основных строительных работ, когда проводится укладка кровельного материала. Это позволит достичь значительного облегчения монтажных мероприятий и снизить оплату работы специалистам. Если же процедура проводится самостоятельно, то такой вариант позволит избежать существенных ошибок, результатом которых может быть не только слабая эффективность снегозадержания, но и появление протечек в местах крепления.

Виды снегодержателей

В строительной практике чаще всего используются снегозадержатели следующих типов:

• уголковые. Представляют собой согнутую в форме уголка металлическую пластину с лакокрасочным или полимерным покрытием. Верхняя грань уголка образует прямой угол с плоскостью крыши и является основным препятствием для самопроизвольного схода снега. Вторая грань расположена под углом, что позволяет увеличить надежность всей конструкции;
• трубчатые. Являются наиболее распространенными на крышах из металлочерепицы. Конструктивно состоят из кронштейнов и металлической трубы диаметром от 15 до 30 мм. Могут использоваться на кровле с любым уклоном. Если площадь крыши значительна и образуются большие массивы снега, трубчатые снегозадержатели могут устанавливаться в несколько рядов;
• решетчатые. По конструкции и возможностям схожи с трубчатыми, однако вместо трубы на крепежных кронштейнах закрепляется металлическая решетка или сетка;
• бугельные. Такие системы снегозадержания создаются из отдельных точечных снегоупоров, размещенных по плоскости крыши. Применяются или на кровлях с незначительной снеговой нагрузкой, или в качестве дополнительной защиты к снегозадержателям других типов;
• бревенчатые. На кровле из металлочерепицы используются сравнительно редко ввиду своей массивности. Выполняются из оцилиндрованных бревен небольшого диаметра, уложенных на крепежные кронштейны.

Перечисленные типы также делятся на две группы: пропускные и барьерные. Первые способны постепенно пропускать сквозь себя снег и талую воду (решетка, труба, бугели). Вторые такой способностью не обладают (снегозадерживающие уголки и бревна).

Выбор наиболее подходящего типа зависит от климатических условий, а также от конструктивных особенностей имеющейся крыши: площади, угла наклона, прочности стропильной системы.

Разновидности снегозадержателей

В зависимости от конструкции снегозадержатели делятся на следующие виды:

1. Уголковые. Такие устройства являются самыми простыми и доступными – их стоимость на порядок ниже аналогов другого типа. Уголковые снегозадержатели изготавливаются из листа нержавеющей стали, согнутого под определенным углом. При необходимости подобную конструкцию можно сделать и самостоятельно, имея на руках минимум инструментов и достаточное количество материалов. Установка уголковых снегозадержателей выполняется в несколько рядов (2-3 ряда) в шахматном порядке. Эффективность уголковых конструкций невелика, поэтому использовать их в снежных регионах и на крышах с большим наклоном бессмысленно.
2. Решетчатые. Устройство снегозадержателя такого типа не отличается сложностью: рабочим и единственным элементом конструкции является решетка, которая крепится к скатам при помощи кронштейнов. Решетчатые снегозадержатели работают по принципу снегореза – проходящий через прутья решетки снег измельчается и постепенно проходит вниз. Чем меньше расстояние между прутьями, тем меньше снега через них проходит. Решетчатые элементы хорошо подходят для крыш с уклоном около 40 градусов.
3. Пластинчатые. Такие устройства состоят из металлических пластин и крепятся к скатам посредством кронштейнов. Пластинчатые снегозадержатели удерживают снег на крыше и не позволяют ему съезжать вниз до тех пор, пока он не растает. Устанавливать подобные элементы на кровле с углом наклона скатов более 60 градусов нельзя – пластины в таком случае деформируются или отрываются, приводя к серьезным повреждениям кровельного покрытия.
4. Трубчатые. Снегозадержатели трубчатого типа состоят из труб диаметром около 6-10 см. Схема установки снегозадержателей данного типа выглядит следующим образом: трубы монтируются в два ряда вдоль ската так, чтобы образовался барьер, разделяющий снежную массу на пластины. В результате нарезанный снег падает на землю небольшими порциями, не представляющими никакой опасности для человеческого здоровья. Для фиксации трубчатых снегозадержателей используются специальные крепление и кровельные саморезы.

Трубчатые и решетчатые устройства отличаются довольно большой стоимостью, поэтому в целях экономии их стоит использовать только в местах наибольшей концентрации снежных масс и участках, на которых сошедший с крыши снег может представлять серьезную опасность.

Снегозадержатели-бревна

Это наиболее старая разновидность устройств для предотвращения схода снега с кровли. Первые бревна на крышах появились очень много лет назад на альпийских и баварских домах, однако технология дожила до сегодняшних дней и пока не прекращает пользоваться спросом.

К преимуществам бревенчатых снегозадержателей нужно отнести, в первую очередь, их надежность. Труба большого диаметра не только эффективно задерживает снег из-за своей большой площади соприкосновения с настом, но способна при этом выдерживать весьма значительные нагрузки.

Снегозадержатели уголковые

Представляют собой уголок из тонколистовой стали, покрытой для предотвращения коррозии слоем полимерного материала. Снегозадержатели для металлочерепицы уголкового типа по причине простоты своей конструкции являются наиболее дешевым вариантом обеспечения защиты от лавинного схода снега. Вместе с тем, из-за разнообразия расцветок защитного полимерного покрытия, такие задержатели очень просто подобрать к металлочерепице буквально любой расцветки.

Крепление на кровле уголковых снегозадержателей осуществляется с помощью простых уголков 50×50 и саморезов. Место установки снегозадержания для металлочерепицы – верхняя волна листа.

А тут вы прочитаете про виды и марки рубероида.

В этом подразделе https://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Порядок монтажа снегозадержателей

Первый ряд снегозадержателей располагают на расстоянии 50–60 см от края карнизного свеса (над стеной дома). Сначала на металлочерепицу крепят опоры-кронштейны, затем в отверстия продевают трубы.

Для монтажа нужны следующие инструменты: шуруповёрт, бита 13 мм, два ключа 13 мм, сверло 6 мм, рулетка, карандаш.

Шаг 1. Монтаж кронштейнов на крышу

Поверх металлочерепицы монтируют кронштейны-стойки, под них предварительно укладывают резиновые или пластиковые уплотнители. Расстояние между кронштейнами – 0,9 – 1,1 м. Крепить их следует длинными саморезами 8*60 мм, входящими в комплект.

Снеговая лавина способна вырвать слабое крепление, повредив кровельное покрытие. Поэтому ввинчивать крепежные элементы нужно таким образом, чтобы они попадали в деревянную обрешетку, не ближе 2 см от края доски.

Шаг 2. Установка и фиксация труб

В смонтированные кронштейны вставляются трубы. Они имеют обжим с одного края и удобно стыкуются между собой.

Обязательны ли снегозадержатели для металлочерепицы?

Буквально еще пять лет назад о снегозадержателях на отечественном рынке почти не было слышно. На то время кое-какие снегостоппоры устанавливать на крыше предлагали только крупные застройщики, хотя в западных странах подобные элементы давно считаются обязательными при устройстве любых скатных крыш.

В этих странах дом, который был построен без снегозадержателей, считается незаконченным и не соответствует законодательным нормам по безопасности. Таковой даже нельзя застраховать. Задумайтесь, ведь средняя толщина снежного покрова на кровлях в Российском климате составляют полтора метра!

Разъясним поподробнее. Если вы когда-то имели счастье разгребать у ворот дачи белый и пушистый снег, тогда наверняка вы знаете, насколько тяжелый он на самом деле. А поэтому хорошо понимаете, как опасно падение толстого снежного пласта кому-нибудь на голову или на ваш любимый автомобиль. Да нередко и сама кровля не выдерживает подобных нагрузок, от чего разрушается целостность ее покрытия и происходят протечки. Скажем так: в России снегозадержатели устанавливать нужно на любую скатную кровлю, особенно – на металлическую.

Несмотря на все преимущества этого современного кровельного материала, металлочерепица обладает рядом минусов. Так, у нее высокая теплопроводность, она быстро нагревается в период оттепели и снег на ней так же быстро тает. А ночью, при первом же похолодании, быстро замерзает – на утро вы получаете готовые ледяные глыбы. И главная опасность состоит в том, что лавинообразный сход снега и льда с такой крыши может произойти в абсолютно любой момент.

Сами же снегозадержатели, вместе с кровельными мостиками, лестницами, парапетом и ограждениями составляют систему безопасности кровли. Благодаря их прочности работа на самой кровле становится более безопасной, ведь стандартный снегозадержатель способен выдержать давление от 70 до 300 килограмм. Два зайца – одной установкой!

Бугель снегозадерживающий

Собственно, самостоятельной системой снегозадержания бугели не являются. По своей сути это лишь дополнительные снегозадерживающие элементы. Использоваться бугели могут абсолютно с любыми видами снегозадержателей, включая, уголковые, трубчатые, бревенчатые и решетки. Существует и еще одно наименование бугелей – снегостопперы.

При монтаже бугелей их необходимо размещать на расстоянии 80 см от края кровли, распределяя при этом равномерно по всей площади ската. При этом необходимо учитывать, что эффективность бугелей сравнительно невысока, они способны удержать на месте лишь нижний слой снега. Поэтому использование их в качестве единственной снегозадерживающей системы почти не имеет смысла.

Оптимальным моментом, когда проще всего установить снегозадержатели для металлочерепицы, являются работы по обустройству кровли или ее ремонту. Поэтому выбирать тип задержателей и покупать их элементы необходимо вместе с покупкой самой кровли. Основываться же выбор должен на основании двух факторов: климатических условий и особенностей самой кровли.

Чем более длительные и снежные бывают зимы, тем более эффективной должна быть система снегозадержания. Если снега выпадает сравнительно мало и он чаще всего успевает подтаять до следующего снегопада, то в этом случае оптимальным выбором могут стать недорогие, но эффективные в подобных условиях уголковые снегозадержатели (барьеры).

В целом, снегозадержатели для металлочерепицы – это чрезвычайно практичный элемент в конструкции кровли. Они полностью избавляют от падающих на голову и автомобили сосулек и «снежных шапок», поднимают на новый уровень безопасность работ на кровле и при всем при этом совершенно не портят эстетику. Еще одним достоинством снегозадержателей является их невысокая цена вне зависимости от типа, а также простота установки на кровлю.

Инструкция по креплению систем снегозадержания на кровле из металлочерепицы

Чтобы крыша вашего загородного дома не только защищала его от атмосферных осадков и была долговечной, но и оставалась безопасной для вас и вашего имущества зимой, а также имела эстетичный внешний вид в любое время года, нужно хорошо разобраться, как установить снегозадержатели на металлочерепицу правильно, как их надежно закрепить, и как избежать опасности деформирования черепицы под весом снега.

Разумнее всего будет предусмотреть монтаж снегозадержателей еще на этапе проектирования дома и поручить это дело профессионалам. Но если на вашем коттедже изначально не было предусмотрено никакой системы снегозадержания, то можно поставить ее на крышу своими руками – главное разобраться в устройстве различных видов снегозадержателей, подобрать оптимальный вид для своего дома и правильно выбрать место установки на крыше.

Снегозадержатели для фальцевой кровли

Фальцевая кровля обладает скользкой поверхностью, поэтому, для нее используются те же снегозадержатели, что и для металлочерепицы или профнастила. Здесь подходят трубчатые, решетчатые, пластинчатые элементы. Единственное отличие — конструкция кронштейнов. Они крепятся на вертикальный шов — фальц. Используются универсальные кронштейны с резьбовыми зажимами.

Сама кровля (ни швы, ни полотно) никаким разрушающим воздействиям не подвергаются, что позволяет сохранить герметичность кровли, защитить материалы от коррозии, исключить появление протечек. Специфика универсальных кронштейнов исключает использование бревен, для которых требуется более прочное крепление.

Наиболее востребованные модели: borge, металлпрофиль, grand line ↑

Выбор типа оборудования для того или иного вида кровли зависит от некоторых факторов:

• угол наклона и длина ската;
• качество материала для устройства кровли;
• площадь покрытия .

• В комплектации систем borge учтены особенности покрытия кровли, что позволяет обеспечить надежность крепления и абсолютную герметичность соединения. Все изделия Borge, независимо от стоимости, высоко эффективны. Их отличает:

• разумная цена;
• простота конструкции;
• надежность;
• прочность, которая обеспечивает работоспособность системы на самых сложных участках;
• роль своеобразного ограждения кровли;
• привлекательность внешнего вида;
• возможность установки не только на строящуюся, но и на уже готовую крышу;
• универсальность.

• Изделия Металл Профиль этого типа изготовлены по особой технологии, обнаружить сварные швы на трубах визуально невозможно. От изделий экономкласса их отличает повышенная мощность.

Комплект поставки включает:

• две одно- или трехметровые трубы 20 на 40 мм;
• 2 или 4 универсальные опоры;
• 4 или 8 саморезов 8 на 50;
• 4 или 8 резиновых прокладок.

Потребителей привлекает также возможность выбрать цвет снегодержателя от Металлпрофиля под цвет кровли.

• Особой популярностью у потребителя пользуется grand line premium 3м. Цена зависит от типа изделия.

универсальный 3 м на фото

Среди достоинств модели отметим:

• 25-летнюю гарантию на технические характеристики;
• 10-летнюю гарантию на внешний вид;
• использование шайб-уплотнителей, которые обеспечивают герметичность крепления;
• обжим на трубе, который позволяет проще стыковать изделия;
• наличие дополнительных ребер жесткости на опорных элементах.

Как уже было указано, снегозадержатели на крыше устанавливают «стык в стык» либо вразбежку по периметру всей кровли, но не только. Чтобы обеспечить функциональность кровельной конструкции, изделия монтируют также в следующих местах:

• ярусы в многоуровневой кровле;
• кровельные проходки, которые отстоят от конька более, чем на 1,5 м, трубы вентиляции;
• мансардные окна;
• вход;
• въезд в гараж.

Cнегозадержатель монтируют обычно параллельно краю карниза с отступом от нее на 0,5–0,8 м. Монтажные работы начинают с разметки. Замеряют периметр и отмечают предполагаемые места размещения опор исходя из следующих условий:

• предельный шаг кронштейнов 1,1 м;
• максимально возможное расстояние между последним кронштейном и краем трубы равно 30 см.
• если необходим еще один барьер, его располагают на расстоянии более двух -трех метров от первого.

Как правило, при монтаже используют комплект инструментов, состоящий из

• рулетки;
• маркера;
• дрели;
• сверл;
• саморезов, снабженных резиновыми прокладками. Они, как правило, входят в комплектацию изделия.

Несколько советов о том, как правильно установить трубчатые снегозадержатели на металлочерепицу:

• Крепление выполняют сквозь кровельное покрытие.
• Обрешетку в местах крепления усиливают, подложив деревянные бруски.

• Собирается комплект кронштейна, причем болты при этом не затягивают.

• По нижней волне металлочерепицы, прилегающей к обрешетке, просверливают отверстия под крепежные элементы.
• Собранный кронштейн крепят при помощи болтов 8 на 60 мм. Для уплотнения отверстий используют подкладки из резины. Шаг установки кронштейнов определяется с учетом длины и уклона кровельного ската, и чем больше угол наклона, тем меньше должен быть шаг.
• Свободные концы трубки закрывают пластиковыми заглушками.

Инструкция монтажа к профлисту мало чем отличается от варианта металлочерепицы.

Установка снегозадержателей на крыше из металлочерепицы или как обезопасить себя от схода снежной массы

Ошибки, к сожалению, возможны. Но их можно предупредить. Приведем распространенные ошибки и их причины.

• Протечки в точках крепления. Они связаны с негерметичностью систем. Именно для этого и нужны саморезы с резиновыми прокладками. Правда, и они подвержены износу. Потому, чтобы наверняка защитить систему от негерметичности, имеет смысл обработать места крепления влагостойким (и морозоустойчивым) герметиком. Стоит также регулировать силу затяжки крепежных элементов.
• Крепление вышло из строя. Обычно такое случается с крайними креплениями, а значит, нужно придерживаться инструкции и соблюдать параметры выноса трубки (при трубчатой системе). При несоблюдении этих параметров кронштейн перегрузится, что чревато его отрывом.
• Снеговые массы прорвали конструкцию. Иногда дело в неверных расчетах, а иногда и в том, что зоны соединения трубок не зафиксированы.
• Снегоупорные системы не до конца справляются с функционалом. Возможно, рядов систем просто недостаточно на конкретном скате. Может быть, интервал между кронштейнами очень большой. Разреженность – самая распространенная причина дисфункции системы.

Снегозадержатели – это такая же часть кровли, как, например, водосточная система или вентвыход. Они делают безопасным эксплуатацию строения в целом. В период снегопадов ни один хозяин не пожалеет об установке такой системы.

В представленном ниже видео показаны особенности установки различных видов снегодержателей на крышу.

Виды снегозадержателей

Снегозадержатели бывают трёх основных видов:

• трубчатые;
• уголковые;
• решётчатые.

Обильное скопление снежной массы повреждает кровлю здания, наносит ущерб имуществу и угрожает жизни людей: для предотвращения схода снега с крыши применяют снегозадержатели

Но существуют и другие интересные конструкции снегостопоров. Это могут быть иные конструкции, которые хорошо справляются с задачей удержания и равномерного распределения снега на кровле, например, точечные элементы — снегостопоры-крюки.

Снегостопоры-крюки выбирают для мягких конструкций, которые покрываются битумной черепицей или любыми другими подобными материалами

Для лучшей защиты от падения снега и предотвращения образования снеговых мешков можно применять комбинации перечисленных систем.

Благодаря использованию комбинированной системы снегозадержателей, снег равномерно распределяется на крыше, что предотвращает деформацию кровли

Трубчатые снегозадержатели

Трубчатые снегозадержатели — это несколько трубок круглой или овальной формы, закреплённые специальными кронштейн-опорами перпендикулярно к кровле. Расстояние между параллельными трубами составляет 8–10 см. Они помогают распределить нагрузку на площади крепления для предотвращения повреждения кровельного покрытия и «вырывания» снегозадержателей с крыши. Как правило, трубчатые снегозадержатели применяют на кровлях из профнастила и черепицы. Но их можно использовать и на других видах кровли, например, на фальцевой. Максимальный угол кровли для трубчатой системы достигает 60°.

Рекомендуемое расстояние между опорами составляет 100 см

Трубчатые снегозадержатели предполагают не удержание снега, а разрезание его на тонкие пласты. Таким образом, снег не скапливается в большом объёме на кровле, а падает мелкими частями, неспособными нанести ущерб здоровью или имуществу.

Для эстетичности и уникальности внешнего вида крыши в продаже представлены фигурные опоры в виде животных и растений

Уголковые снегозадержатели

Уголковые снегозадержатели — простой, бюджетный вариант. Представляют собой металлические листы, изогнутые уголком, высотой 4–6 см, закреплённые на кровельном покрытии. и металлочерепицы из-за однотипности материала, простоты и возможности подобрать снегозадержатель тон в тон покрытию. Подходит для кровель с уклоном не более 30°.

Шахматное расположение снегозадержателей позволит равномерно распределить нагрузку по всей площади крыши

Решётчатые снегозадержатели

Решётчатые снегозадержатели самые «нарядные». Изготавливаются из оцинкованной стали и окрашиваются в соответствии с архитектурным замыслом. Бывают разных размеров: от маленьких 5–7 см, до высоких 15–20 см. Подходят для кровель с длинными скатами и большим уклоном. Благодаря разным конструкциям крепежа применяются на кровлях с любым типом покрытия. Предполагают удержание всего снега и льда на кровле. Через решётку стекает только талая вода. Помимо кронштейнов для крепления к кровле, дополнительно могут быть использованы продольные трубки.

Благодаря окрашиванию снегозадержателей в тон крыше они практически не заметны на поверхности

Снегостопоры-крюки

Снегостопоры-крюки — конструктивно иной вид защиты от снежных оползней с кровли. Выглядят как треугольники из узких пластин, шириной 3–4 см и длинным кронштейном, который крепится к обрешётке. Таким образом, этот вид защиты может быть выполнен только на этапе монтажа кровли. Сами по себе «крюки» снег не задерживают. Чаще применяются в тандеме с решетчатыми или трубчатыми снегозадержателями или на кровлях с мягким покрытием и небольшим уклоном. Крюки предотвращают сползание больших улежавшихся пластов снега.

Точечные снегостопоры довольно разнообразны. Они отличаются по форме, типу крепления, материалу. Существуют даже прозрачные снегостопоры. В основном их используют для кровель из прозрачных материалов, например, из поликарбоната. Но и в сочетании с другими типами покрытий они выглядят очень привлекательно.

Фотогалерея: разновидности снегостопоров-крюков

Необычные снегозадержатели

Снегозадержатели можно выполнить из натуральных материалов, например, из дерева. Для таких вариантов созданы специальные опоры, в которые устанавливается деревянный брус. В основном такой вид снегозадержателей используют в сочетании с натуральным кровельным покрытием. Брус устанавливается на высоте 2–3 см от кровли и пропускает растаявший снег. Чем больше бревно, тем больше снега оно задерживает, но и тем больше оно весит. Луче всего, если такой брус не превышает в диаметре 15 см.

Не стоит в качестве снегозадержателя использовать бревно в диаметре более 15см

Как крепить снегозадержатели на металлочерепицу?

Установка снегозадержателей на крыше из металлочерепицы начинается с выбора типа снегодержателей. Однако перечень необходимых материалов и инструментов будет примерно одинаковым:

• комплект снегозадерживающих элементов;
• шуруповерт;
• ключи на 8 мм;
• электролобзик или ножовка по металлу.

снегозадержатели на крышу из металлочерепицы

Применять для резки материала болгарку настоятельно не рекомендуется. Металлические системы снегозадержания в большинстве случаев имеют полимерное защитное покрытие, аналогичное покрытию металлочерепицы.

Резка болгаркой подразумевает использование вращающегося на большой скорости отрезного диска, что приводит к оплавлению и разрушению защитного слоя на защитных трубах, уголках или решетках. В дальнейшем при эксплуатации крыши с этих мест начнется коррозия, снижающая механическую прочность конструкции.

Крепление трубчатых систем

Трубчатые снегозадержатели для металлочерепицы поставляются в виде комплектов, в которые входит следующее:

• снегозадерживающая труба;
• крепежные кронштейны (крепление снегозадержателей на металлочерепице);
• шурупы 8×50 мм;
• прокладки 7 и 14 мм.

Количество рядов снегозадержки будет зависеть от длины ската кровли. Если он менее 5 метров, то будет достаточно одного ряда.

На более длинных скатах устанавливают второй ряд труб, расположенный на 3 метра выше первого.

Как правильно установить снегозадержатели на металлочерепицу?

Начнем с того, что нижний ряд труб держателей монтируется над несущей стеной дома. При этом расстояние до среза кровли должно составлять не менее 40 см, что соответствует второму-третьему ряду черепицы.

Монтаж снегозадержателей на металлочерепицу: инструкция и полезные советы.

1. установка снегозадержателей на металлочерепицу начинается с установки кронштейнов. На расстоянии не менее 300 мм от бокового среза кровли сверлятся отверстия под первый кронштейн. Для разметки точек крепления кронштейн накладывают на металлочерепицу таким образом, чтобы он верхним торцом упирался срез предыдущего ряда выштампованной черепицы. При этом под поверхностью металлочерепицы должны располагаться брусья обрешетки, которые примут на себя всю нагрузку;
2. на верхнее отверстие накладывается гидроизолирующая прокладка в 7 мм, на нижнее — в 14 мм. Разница в высоте прокладок позволяет компенсировать перепад высот, возникающий из-за профиля металлочерепицы;
3. устанавливается и прикручивается кронштейн;
4. на расстоянии не более 1100 мм аналогичным образом крепится второй кронштейн и так далее;
5. в отверстия кронштейнов продевается труба снегозадержания. Максимальный вынос свободного конца от крайнего кронштейна не должен превышать 300 мм;
6. в случае необходимости наращивания длины трубы соединяются междусобой и закрепляются саморезами по металлу;
7. боковые срезы труб герметизируются. Делается это либо расплющиванием концов, либо установкой герметичных заглушек.

Аналогичным образом крепятся и решетчатые снегозадержатели.

Установка уголкового снегодержателя

Размещают уголковый снегозадержатель над несущей стеной, где механическая прочность кровли максимальна. На практике это примерно соответствует второй-третьей волне металлочерепицы.

Ширина уголка соответствует длине одного ряда черепицы. Верхней его гранью будет считаться та, которая образует прямой угол к плоскости крыши.

Установив уголок в ряд черепицы, его закрепляют саморезами. Основная нагрузка будет приходиться на верхний край уголка, поэтому для его крепления используют саморезы длиной 50-70 мм. Саморезы большой длины необходимы для надежной фиксации к расположенной непосредственно под металлочерепицей деревянной обрешетке.

Нижний край уголка можно крепить саморезами меньшей длины. Здесь нет столь высоких нагрузок, плюс расстояние до обрешетки велико и необходимо прикрепиться лишь к листу металлочерепицы.

монтаж уголковых снегозадержателей

Монтаж бугельных систем задержания снега

Бугельные (точечные) распределяются равномерно по всей плоскости кровли. Схему их размещения вычисляют в каждом случае индивидуально, поскольку на нее влияют особенности конструкции крыши.

Для крепления бугелей используют саморезы. Листы металлочерепицы не обладают достаточной прочностью для удержания точечных снегозадержателей. Поэтому в местах их крепления на обрешетку дополнительно накладывают деревянные бруски, компенсирующие перепад высот в профиле металлочерепицы.

бугельные системы защиты

Самодельный снегостопор из бревна и бугеля

Главная задача конструкции – это равномерное распределение осадков и теплоизоляция подкровельного пространства. Именно поэтому снегозадержатели на крышу, изготовленные своими руками из бревна и бугеля, – самый оптимальный вариант. Такой тип относится к системе полной задержки снега и способен пропускать только талую воду. Снегостопор имеет самую простую и незатейливую конструкцию, его издавна использовали в альпийских деревнях. Для изготовления применяли бревно, посаженное на два железных крюка. В современном строительстве подобный вариант допустим разве что в качестве оригинального дизайнерского решения, бревно уже давно заменили металлические трубы. Такой снегостопор прост в изготовлении и отлично удерживает осадки.

Необходимые материалы

Для производства каждого вида снегозадержателя требуется специальный материал. Так, например, для решетчатого применяется рама из металлического профиля, которая усиливается дополнительными перекладинами. А вот снегозадержатели на крышу своими руками из профильной трубы считаются универсальными: для трубчатых конструкций применяются небольшие трубы, такой вид больше всего подходит для снегопадов. Монтируется он при помощи кронштейнов, которые, в свою очередь, крепятся к решеткам или стропилам. Снегозадержатели на крышу своими руками из уголка считаются самыми бюджетными, имеют большую прочность, но эстетически смотрятся не очень красиво. Изготавливаются из металлического профнастила или листового металлопроката, на который нанесена оцинковка. В работе также используется планка для снегозадержателя длиной 2000 мм, на кровле она выполняет защитную и декоративную роли, а также защищает подкровельное пространство от попадания влаги, грязи, воды и закрывает неприглядный вид стыков и скатов крыши.

Основными инструментами при изготовлении любого вида снегостопора являются:

ножницы по металлу;

саморез для металла;

Инструкция изготовления

Как правильно сделать снегозадержатели на крышу своими руками? Для начала стоит внимательно прочесть инструкцию по изготовлению. Для каждого вида снегозадержателя предлагаются свой материал и определенная схема производства.

Особенности монтажа

Монтаж защитного устройства во многом зависит от типа системы. Так, например, уголковый вид крепится на крыше с уклоном не больше 30 градусов и устанавливается параллельно коньку. Снегостопоры с крючьями монтируются в шахматном порядке и фиксируются в нескольких местах. Для того чтобы установить снегозадержатель трубчатый, нужные размеры которого в кратчайшие сроки изготавливаются под заказ, делают замеры крыши и самих стальных труб, затем их располагают в два ряда и крепят к стропильной ноге. Чтобы увеличить прочность, стоит уменьшить шаг кронштейнов при монтаже конструкции.

Для изготовления решетчатого вида нужно болгаркой нарезать заготовки в форме прямоугольников, затем сваркой закрепить верхнюю часть рамы. Размещать их можно как горизонтально, так и вертикально. После установки обязательно замерять уровнем

Важно знать, что при монтаже конструкции ни в коем случае нельзя ее крепить на сам карниз или край крыши, это может нести угрозу и самой кровле, и жизни человека. При выборе материала и монтаже системы «антиснег» следует остановиться на качественных стройматериалах, ведь от снегозадержателей зависит безопасность окружающих людей, а порой даже их жизнь

Перед тем как монтировать конструкцию на крышу, желательно учесть ее совместимость с кровельным материалом.

Заключение

Немаловажный момент в уходе за кровлей, на которой стоят снегозадержатели, – это ее ручная очистка. С крыши нужно удалять снежный покров, обледенелость и сосульки. Регулярное проведение таких процедур значительно продлит срок службы профнастила и износостойкость снегозадержателей. Любой из предложенных блокираторов снега будет легко справляться с поставленными перед ним задачами. Для того чтобы устройство было не только полезным, но и имело красивый дизайнерский вид, снегозадержатели декорируют разнообразными вензелями, а также фигурками зверей и человечков.

Расчет нагрузки количества рядов

Система увеличивает нагрузки на стропила и их обшивку. Чтобы их не перегружать, нужно провести предварительный расчет, учитывающий несколько важных параметров.

Расчет количества рядов

Возникает резонный вопрос — зачем нужны ограждения для обычного одноэтажного дома в средней полосе? Ведь в деревнях и поселках люди всегда обходились без кровельных ограждений. Ответ очевиден — металлическая черепица обладает более гладкой и скользкой поверхностью, чем традиционные материалы. Кроме того, толстый слой осадков оказывает на нее постоянное воздействие, постепенно сползая вниз и пытаясь сместить ее. При небольшом дефекте детали происходит отрыв защитной полимерной пленки. Движущийся лед способен поцарапать краску. Ограда помогает снизить напряжение и свести перемещения к минимуму.

Обычно хватает одной линии. В южных регионах, где зимой выпадает мало осадков, устройства ставятся только там, где нужна защита. В местах с холодным климатом потребуется несколько ярусов. Инжиниринговые компании используют специальные таблицы, где показана зависимость веса снежного покрова, характерного для региона, от наклона ската и расстояния между преградами. В средней полосе, если угол составляет больше 45 градусов, потребуется одна линия на каждые 6 м 2 . При меньшем наклоне площадь увеличивается до 9 м 2 .

При длине ската больше 5 м, как правило, ставят больше одного ряда. Расстояние между ними составляет 2,5-3,5 м. Учитывается только та часть кровли, которая не выходит за периметр стен. Если провести монтаж на самом краю, кромка согнется.

Снегозадержатели для фальцевой кровли

Фальцевая кровля обладает скользкой поверхностью, поэтому, для нее используются те же снегозадержатели, что и для металлочерепицы или профнастила. Здесь подходят трубчатые, решетчатые, пластинчатые элементы. Единственное отличие — конструкция кронштейнов. Они крепятся на вертикальный шов — фальц. Используются универсальные кронштейны с резьбовыми зажимами.

Сама кровля (ни швы, ни полотно) никаким разрушающим воздействиям не подвергаются, что позволяет сохранить герметичность кровли, защитить материалы от коррозии, исключить появление протечек. Специфика универсальных кронштейнов исключает использование бревен, для которых требуется более прочное крепление.

Рекомендации по монтажу

Профессионалы советуют осуществлять монтаж снегозадержателей единовременно с кровлей. Однако допускается установка их по отдельности. Между снегозадержателем и карнизом должно соблюдаться расстояние в 50-80 см. Установка устройства на самом карнизном свесе не допускается.

В качестве исключения выступают ситуации, где карниз создан из стропильных ног кровли. Недопустимость установки на карнизный свес обусловлена тем, что конструкция свеса не в состоянии выдержать высокую нагрузку и может обвалиться со снегозадержателем и снегом.

Способ установки зависит от выбранного снегозадержателя, а также от кровельного материала. Специалисты рекомендуют правильно устанавливать каждый тип снегобарьера. Трубчатые и решетчатые изделия нужно фиксировать сквозь материал кровли.

Для этого потребуется:

• Произвести наметку расположения устройства.
• Усилить обрешетку при помощи вспомогательного бруса.
• Собрать снегозадержатель целиком. Затяжка болтов производится не сразу.
• Затем можно фиксировать устройство к кровельному материалу. На верхней части крыши потребуется просверлить отверстия для крепежа. Они будут размещаться в нижних волнах, которые находятся рядом с обрешеткой.

• Готовый кронштейн должен крепиться к скату. Для этого потребуются болты 8-60 мм. Нужно использовать резиновые уплотнители. Дистанция, которая присутствует между кронштейнами, зависит от таких показателей, как длина и угол ската. Для большого уклона потребуется частое расположение кронштейнов.
• Кронштейн следует вставить в трубы. Чтобы установить решетчатые изделия, потребуется соединение всех соседствующих устройств друг с другом.
• Фиксация снегозадержателей допускается только над несущей стеной. Если производится монтаж над мансардными окнами, то потребуется усиление обрешетки. Если длина ската превышает 5,5 м, то необходимо установить дополнительный ряд снегоупоров.

Если установка снегоуловителя осуществляется на металлочерепицу, опоры для кронштейна могут различаться по своей конструкции. Например, для марки «Монтеррей» подходят устройства, на кронштейнах которых присутствуют специальный тип выступов. Они позволяют не прибегать к усилению.

Для этого потребуются следующие мероприятия:

• Фиксация сквозь кровлю.
• Усиление обрешетки.
• Уплотнение крепежных отверстий.
• Крепление должно размещаться на нижних волнах, которые примыкают к обрешетке. Если пренебречь этим правилом, материал деформируется.
• В том случае, если снегоупор устанавливается на готовую крышу, потребуется частичный разбор кровли, чтобы произвести меры по укреплению обрешетки.

Уголковым снегозадержателям, которые монтируются на профнастил, не нужна усиленная обрешетка – изделия закрепляются в сам лист на верхних волнах. Болты следует врезать в деревянную половину обрешетки, чтобы конструкция обрела достаточный уровень прочности. Фиксация производится через одну волну.

Для фальцевой кровли потребуется трубчатый или решетчатый снегозадержатель. Отличие монтажа заключается в своеобразной форме кронштейнов, которые фиксируются на самом фальце. Это действие обеспечит герметичность кровли.

Фиксация на фальце осуществляется следующим образом:

• Закрепление зажимов на фальцах.
• Создание двух отверстий.
• Установка крепежного материала – для этого применяются болты и гайки.
• Выбирать шаг между опорами следует на основании ската крыши. Лучше всего фиксировать каждый фальц.

Если монтаж снегозадержателей осуществляется на мягкую кровлю, то потребуется ознакомиться с особенностями процесса:

• Угол наклона кровли не должен быть выше 15 градусов. Обеспечение этого пункта исключает лавинообразные схождения снежных масс. По этой причине для таких крыш не используют трубчатые изделия.
• Насыпь, изготовленная их крошки камней и расположенная на кровле, позволяет задержать снег и предотвратить его соскальзывание.
• При монтаже снегоупора на кровле мягкого вида потребуется обрешетка сплошного типа. Можно использовать влагостойкую фанеру – в таком случае не потребуются мероприятия по укреплению обрешетки.
• Монтаж снегоуловителей обязан производиться единовременно с укладкой кровли.

Монтаж бугелей на мягкую кровлю производится следующим образом:

• Изделия располагаются в шахматном порядке. Потребуется 2-3 ряда, шаг должен составлять 50-70 см.
• Фиксация бугеля производится к обрешетке таким образом, чтобы следующий лист кровли скрывал крепеж, а сам треугольник изделия оставался на поверхности.
• Для фиксации рекомендуется использование саморезов.
• В том случае, если монтаж кровли уже осуществлен, допускается фиксация бугелей поверх материала. Для этого потребуется использование уплотнителей.

Кровельные системы снегозадержания: популярные конструкционные решения

Как правило, системы снегоблокирования приобретаются на стадии возведения жилья, одновременно с кровельным материалом (но ничто не мешает приобрести их позже). Вы можете выбрать изделия одного из следующих видов:

Решетчатые. Подобные конструкции имеют массовое распространение и с успехом применяются для разных видов кровли, в том числе и для металлочерепицы. На рынке представлено несколько видов изделий, отличающихся сложностью исполнения и особенностями опорных деталей. Сравнительно высокие решетки могут выполнять дополнительную функцию: служить барьером безопасности летом, во время ремонта.

Возможности решетчатой системы наглядно На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Уголковые (пластинчатые). Бюджетный вариант, который можно выбрать, если снеговые накопления незначительны. Снегозадержатели уголкового типа просты в исполнении и установке, что обеспечивает их популярность, в том числе и для металлочерепицы. Имеет вид оцинкованного стального уголка; широкий спектр оттенков защитного полимерного покрытия позволяет подобрать изделия, максимально подходящие к цвету кровли. Их разрешается использовать на кровле, чей угол ската не достигает 30°.

Трубчатые. Если снежная зима является обычным явлением, трубчатая конструкция станет идеальным выбором, особенно для фальцевой или металлочерепичной кровли. При частых и продолжительных снегопадах трубчатые конструкции рекомендуется устанавливать в несколько рядов.

Точечные (бугельные). Сравнительно новый вид устройств для регионов с небольшими и средними снегопадами. Они равномерно распределяют давление снега по крыше и дополнительно служат опорой для ног. Различные кровельные материалы требуют использования изделий определенной формы; снегозадержатели, подходящие для мягкой кровли, нельзя устанавливать на металлочерепицу.

Из поликарбоната (зубчатые). Являются разновидностью точечных снегозадержателей; изделия прозрачны, не подвержены коррозии и легки в монтаже.

Снегозадержатели-подковы. Разновидность точечной системы; имеет характерную изогнутую форму и изготавливается под определенные профили металлочерепицы, что облегчает монтаж.

Снегозадержатели-бревна. Исходные системы, защищавшие от снега альпийские жилища и местами сохранившиеся до сегодняшних дней; в современном исполнении роль бревен выполняют металлические трубы с диаметром 130-150 мм. Трубная конструкция эффективно удерживает снежный пласт, уверенно справляясь с большим давлением.

Виды снегозадержателей

Снегозадержатели на металлочерепицу выпускаются в виде снегоблокирующих и снегопропускных конструкций. Их производят из прочного, качественного металла, так как каждый элемент подвергается существенным нагрузкам. Наибольшей популярностью пользуются следующие виды элементов снегозадержания:

Уголковые. Это самые простые конструкции, применяемые для удержания снежных масс на скате крыш. Они представляют собой металлические уголки из нержавеющей стали, окрашенные в один цвет с металлочерепицей. Уголки закрепляют на скате в 2-3 ряда, размещая в шахматном порядке. Стоимость одного уголка составляет 100-150 рублей, поэтому установка этих элементов не ударит по карману домовладельца. При наличии инструмента и листа металла, они без труда изготовляются своими руками. Однако, эффективность такой конструкции крайне мала и не подходит для районов с большим количеством снега и крыш с крутыми скатами.

Решетчатые. Снегозадержатели в виде решетки, закрепленной кронштейнами на скате крыши, называют решетчатыми. Они включаются в категорию снегорезов установок, так как не полностью останавливают сход снежного пласта. Прутья решетки разделяют сугроб на части, не давая соскальзывать вниз большим глыбам и льдинам. Чем чаще располагаются прутья, тем меньшими порциями сбрасывается снег. Производители рекомендуют устанавливать элементы такой конструкции на крышах с уклоном 35-45 градусов.

Пластинчатые. Элементы снегозадержания, изготовленные из металлических пластин и с помощью кронштейнов установленные на скате, называют решетчатыми. Они блокируют снег на крыше, не позволяя ему скатываться до полного таяния, когда он под действием солнечных лучей превратится в воду и попадет в водосток. Монтаж снегозадержателей такого типа на крутых скатах 50-60 градусов запрещен, так как пластины не выдерживают напора снега, скатывающегося с большой скоростью, гнуться и повреждают кровельное покрытие.

Трубчатые. Устройства для снегозадержания трубчатой конструкции представляют собой горизонтальные трубы диаметром 6-10 см, в 2 ряда установленные вдоль ската в виде небольшого барьера. Проходя через него, снежная масса разделяется на тонкие пластины. Благодаря порционному сходу снега, его падение осуществляется безопасно, не угрожая здоровью проходящих мимо людей и не перегружая стропильный каркас крыши. Фиксируются трубчатые снегозадержатели при помощи специальных держателей и длинных кровельных саморезов.

Системы снегозадержания

Крыши из металлочерепицы особенно нуждаются в установке элементов снегозадержания, так как гладкая поверхность скатов облегчает соскальзывание снежной шапки. Ледяная корка, образующаяся при нагревании нижней поверхности профлиста теплым воздухом, при сходе оставляет на нем глубокие царапины. В поврежденных местах, где защитный гальванический слой нарушается, возникают очаги коррозии. Чтобы преждевременный выход из строя и протечки крыши, используют снегозадержатели, работающие по следующим принципам:

1. Снегорезы. Этим термином обозначают устройства для снегозадержания, который не останавливают движение снежных масс со ската крыши, а разделяют пласт на несколько частей, чтобы во время падения он не нанес существенного ущерба. Плюс этой конструкции заключается в том, что на скатах не накапливают сугробы большой массы, перегружающие стропильный каркас и фундамент дома. Инструкция к таким устройствам разрешает установить снегорезы на крыши с любым уклоном.

Обязательны ли снегозадержатели для металлочерепицы?

Буквально еще пять лет назад о снегозадержателях на отечественном рынке почти не было слышно. На то время кое-какие снегостоппоры устанавливать на крыше предлагали только крупные застройщики, хотя в западных странах подобные элементы давно считаются обязательными при устройстве любых скатных крыш.

В этих странах дом, который был построен без снегозадержателей, считается незаконченным и не соответствует законодательным нормам по безопасности. Таковой даже нельзя застраховать. Задумайтесь, ведь средняя толщина снежного покрова на кровлях в Российском климате составляют полтора метра!

Разъясним поподробнее. Если вы когда-то имели счастье разгребать у ворот дачи белый и пушистый снег, тогда наверняка вы знаете, насколько тяжелый он на самом деле. А поэтому хорошо понимаете, как опасно падение толстого снежного пласта кому-нибудь на голову или на ваш любимый автомобиль. Да нередко и сама кровля не выдерживает подобных нагрузок, от чего разрушается целостность ее покрытия и происходят протечки. Скажем так: в России снегозадержатели устанавливать нужно на любую скатную кровлю, особенно – на металлическую.

Несмотря на все преимущества этого современного кровельного материала, металлочерепица обладает рядом минусов. Так, у нее высокая теплопроводность, она быстро нагревается в период оттепели и снег на ней так же быстро тает. А ночью, при первом же похолодании, быстро замерзает – на утро вы получаете готовые ледяные глыбы. И главная опасность состоит в том, что лавинообразный сход снега и льда с такой крыши может произойти в абсолютно любой момент.

Сами же снегозадержатели, вместе с кровельными мостиками, лестницами, парапетом и ограждениями составляют систему безопасности кровли. Благодаря их прочности работа на самой кровле становится более безопасной, ведь стандартный снегозадержатель способен выдержать давление от 70 до 300 килограмм. Два зайца – одной установкой!

Подготовительные работы

Первое и главное – нужно убедиться, что стропильная система готова принять новую систему для сдерживания снега. Для этого осуществляется осмотр обрешетки на линии монтажа стопперов. Если есть необходимость, обрешетка укрепляется дополнительными планками

Почему это важно: нужно исключить вхождение саморезов в пустоты под кровлей

После этого идет разметка поверхности кровли. Если монтаж снегоупорной конструкции идет на металлочерепицу, кронштейны будут упираться в ступеньку волны третьего либо четвертого ряда. Другие виды кровли предполагают расстояние до свеса не меньше 40 см. Линия установки отмечается натягиванием шнура. Также потребуется разметка интервала между кронштейнами по горизонтали.

Специалист, устанавливающий систему, должен работать в монтажном поясе, со страховочным тросом. Если уже только этот факт вызывает некоторое напряжение, имеет смысл не бороться со своими страхами, а пригласить специалистов.

Источник https://stbel.ru/remont-i-strojka/snegozaderzhanie-na-metallocherepicu.html

Источник https://woodimart.ru/kak-krepit-snegozaderzateli-na-metallocerepicu-podrobnaa-shema-ustanovki-trubcatyh-i-drugih-sistem-zaderzania-snega/

Источник
