Инструкция по монтажу мягкой кровли — подробная технология качественной установки покрытия
Для идеального результата необязательно владеть навыками кровельщика. Нужна сноровка, терпение, инструмент и сведения о том, чем технология укладки мягкой кровли отличается от прочих способов и как правильно устроить крышу.
Обрешетка под мягкую черепицу
Послужить основной может стройматериал с твердой, ровной и гладкой структурой. К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты. При этом допустимый уровень влажности до 20%.
При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм. Минимальная толщина зазора между швами нижней обшивки – 2 мм, а при использовании обрезных досок – 5 мм. Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.
При организации обрешеточной конструкции из обрезных досок рекомендуется располагать доски так, чтобы они были направлены вверх округлыми частями.
Монтаж плоской кровли: основные принципы и технология
Кровля — 30 лет службы без ремонта
К вашим услугам наши опытные, квалифицированные монтажники и особая технология работ, проверенная временем. А именно, мы осуществляем ремонт без демонтажа старого покрытия, экономя ваши деньги и время. При этом, отремонтированная крыша здания сохранит свои эксплуатационные характеристики на протяжении 30 лет.
С какими видами покрытия мы работаем?
Наши специалисты готовы выполнить монтаж плоской кровли объектов промышленного и гражданского строительства. Наша технология позволит качественно и быстро отремонтировать и реконструировать старую крышу, произвести утепление и усиление кровельной конструкции.
Средний срок эксплуатации доходит до 30 лет, а при должном уходе и самое главное, при правильном монтаже, он может превысить и 50 лет.
Система вентиляции под мягкую черепицу
Для обеспечения воздухообмена и предотвращения конденсата нужно позаботиться о вентиляционной системе. Она в разы увеличит срок службы конструкции и убережет ее от гниения, образования сосулек и наледи в зимний сезон.
Для организации естественного проветривания чердака рекомендуется делать отверстия для вентиляции равномерно по всей протяженности конька под свесом карниза, а вытяжку – в верхней части кровли.
В систему вентиляции входят выходы, продухи, располагающиеся в свесах карнизов и специальный зазор. Последний представляет собой промежуток между гидроизоляционным слоем и основанием. Зазор должен быть равен 5 см и более.
Порядок монтажа плоской кровли
Укладка мягкого кровельного материала состоит из нескольких пунктов:
- 1.Выезд специалиста на объект. Бесплатно.
- 2. Осмотр объекта. При реконструкции отдельных участков крыши здания специалист выявит наличие дефектов и предложить пути решения проблем.
- 3. Смета и график работ. На основание данных, полученных на объекте, будет составлено коммерческое предложение, с проектом кровельного пирога, требуемый объем материалов и график работ.
Далее предложение со сметой передается заказчику, обсуждаются возможные варианты замены и подгонка бюджета, после чего подписывается договор и монтажники приступают к выполнению своих обязанностей.
Монтаж и устройство новой кровли, можно разделить на следующие этапы:
- Подготовку и очистку основания, и устройства качественной пароизоляции.
- Установку водоприемных воронок системы водостока. Укладка тепло и пароизоляционных материалов, их фиксация и герметизация.
- Монтаж выравнивающей или уклоно-образующей стяжки.
- Установка цементных бортиков или оцинкованных галтелей, в местах примыканий.
- Монтаж плоской кровли из рулонных материалов, по нашей технологии.
Мы гарантируем полную герметизацию швов и кровельных стыков. Мы всегда обращаем внимание на тщательную проработку каждой детали, оказывающей влияние на эксплуатационные характеристики и срок службы кровли, чтобы вы несколько десятилетий не беспокоились о состоянии вашей крыши.
Выбор и установка изоляционного ковра
Для надежного сцепления с основанием перед укладкой плитки стелется изоляционный ковер – специальный подкладочный слой, крепящийся сверху-вниз на торцах, карнизных свесах и ендовах.
В качестве крепежа применяют саморезы для мягкой кровли, а именно кровельные гвозди, располагающиеся с шагом в 200 мм.
При выборе изоляционного ковра следует отталкиваться от угла кровли. При кровельном угле в 180 и более можно остановиться на подкладке в местах с большой вероятностью протечек: коньках и ендовах, в местах печных труб или зонах-примыкания к вертикальной стене, которые усиливаются на 250 и 500 мм соответственно.
При этом для первых ширина составляет 400 мм, а для вторых требуется оборудования слоя с двух сторон.
Угол уклона в 12-180 требует укладки изоляционного ковра по всей площади. Монтируется он снизу-вверх в параллельном направлении от карнизного свеса. В поперечном направлении нахлест должен быть минимум 100 мм, а в продольном – 150 мм и выше.
Чтобы добиться хорошей герметичности конструкции можно обработать места нахлеста битумной мастикой.

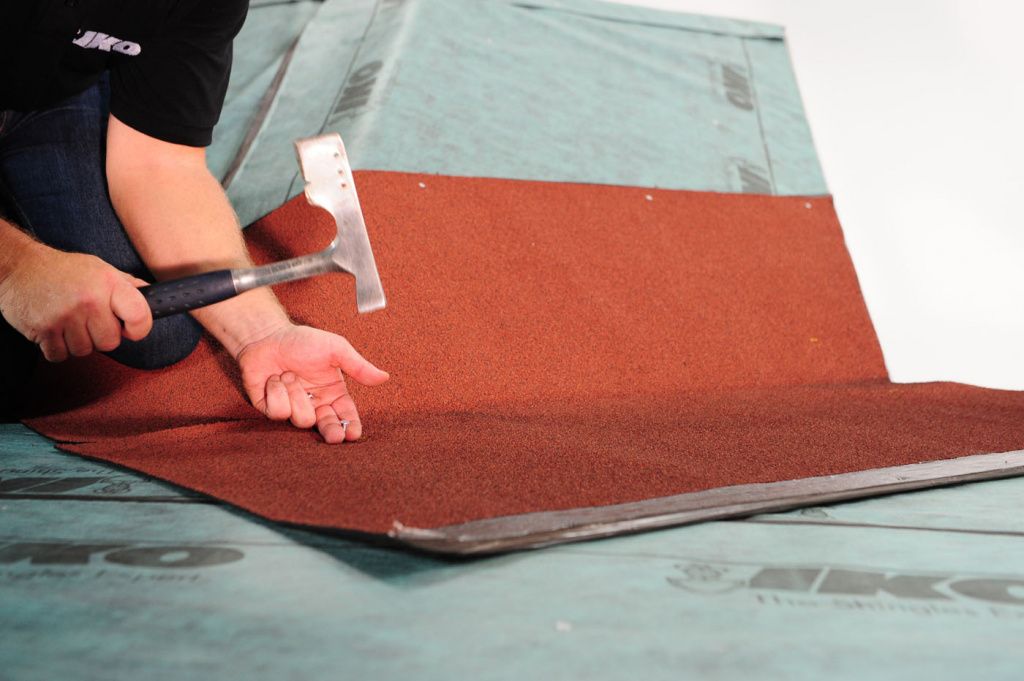

Ендовой ковер
Для защиты кровельной системы от климатических осадков на ендова наносится изоляционный слой, подбирающийся под цвет черепицы и прибивающийся гвоздями.
Как устроены кровельные работы — пошаговая инструкция
Устройство крыши из битумной черепицы подразумевает несколько основных этапов работ. Рассмотрим процесс при условии готового кровельного пирога.
Этап подготовки
Любой ремонт начинается с тщательной подготовки поверхности, материала и инструмента.
В зависимости от типа внутренней отделки чердачного помещения, перечень инструмента и материала может несколько отличаться
Таблица 1. Необходимые инструменты и материалы
Инструменты | Материалы |
Строительный нож | Мастика горячего наплавления |
Измерительная рулетка и карандаш | Герметик |
Молоток | Карнизные планки |
Мастерок | Торцевые планки |
Шуруповерт | Битумная черепица |
Кровельная швабра | Утеплитель |
Металлическая емкость | Гидроизоляция |
Газовая горелка | Метизы |
Цены на популярные модели шуруповертов
Когда внутренний «пирог» уже готов и набито основание, заделаны все стыки, можно приступать к монтажу кровли.
Устройство обрешетки
Для чего нужна надежная обрешетка? Прежде всего, мягкая кровля укладывается на сплошное основание во избежание мостиков холода, провисаний материала и появления течи. К тому же, благодаря обрешетке равномерно распределяется нагрузка на стропила.
При устройстве обрешетки под мягкие кровельные материалы следует соблюдать осторожность, чтобы не повредить элементы
Правильная структура каркаса под мягкую кровлю:
- Контробрешетка – это рейки 3-4 см сечения, которые набиваются поверх сплошного основания, уложенного на стропила, удерживают слой гидроизоляции и создают воздушную прослойку для вентиляции кровли. Контробрешетка крепится вдоль стропильных балок.
- Разреженная (шаговая) обрешетка выполняется из обрезной доски 2х15 см. Материал крепится поперек стропил, перпендикулярно элементам контробрешетки на расстоянии примерно в 40 см.
- Сплошная обрешетка создает жесткое основание для непосредственного крепления кровли. Монтируется каркас из влагостойкой фанеры, ОСБ листов или обрезной доски. Укладывается материал сплошным слоем, с 1-3 мм зазором для возможности расширения пиломатериала.
Весь пиломатериал перед установкой нуждается в должной подготовке. Доски необходимо обработать антикоррозийными составами для продления срока службы материала
Перед тем, как стелить подкровельный ковер, необходимо обработать основание, сделав его гладким. Наличие сколов и заусенцев может повредить материал, сделав его бесполезным для кровельных работ.
Совет! Специалисты рекомендуют для обрешетки использовать древесину хвойных пород с влажностью не более 20%.
Битумная черепица является легковоспламеняющимся материалом. Наличие обрешетки из сухого дерева под ней провоцирует риск возгорания. Во избежание возможных катастроф, пиломатериалы, помимо антисептиков, рекомендуется обработать огнестойкими пропитками.
Подкладочный ковер
Данный слой представляет собой «бутерброд» из влагозащитной пленки и утеплителя. Но для укладки «ковра» существуют определенные правила.
Подкладочный ковер под битумную черепицу должен укладываться на сплошное ровное основание
Если угол наклона стропильной системы не достигает 15°, ковер раскладывается по всей площади скатов с нахлестом в 20 см. Это необходимо для того, чтобы ранней весной, при обилии сточных вод от тающего снега, задерживающаяся на крыше влага не попадала вовнутрь пирога.
При уклоне скатов более 20° подкровельный бутерброд настилают не сплошным слоем, а только в зонах скопления осадков. В данном случае материал необходим лишь для защиты конька, ендов и мест соединения битумной черепицы на вертикальных скатах.
Цены на ковры подкладочные
Подкладочный ковер должен быть устойчивым к механическим повреждениям для защиты всей конструкции от поломок и протечек
Не используйте в качестве подкладочного ковра рубероид. Этот материал не подходит ни по одному из необходимых параметров. Рубероид хрупок, легко воспламеняем и обладает ничтожным сроком службы.
Обратите внимание! Для укладки подкровельного «сэндвича» специалисты советуют использовать материал, рекомендуемый производителем. Он гарантированно будет совместим с выбранным материалом.
При отсутствии необходимой подкладки в торговых точках, можно заменить подкладку на импровизированный ковер из гидроизоляционной пленки и плотного утеплителя небольшой толщины. Опыт показывает, что он будет служить не хуже специально разработанного материала.
Укладка мягкой черепицы
Монтировать битумную черепицу на крышу рекомендуется в сухую теплую погоду. Дождь или мороз создадут свои трудности и сделают строительство крыши невозможным.
Наличие мокрого снега на незащищенной обрешетке – повод отказаться от кровельных работ, пока погода не стабилизируется, а материал не высохнет. В противном случае мокрые доски начнут гнить, подводя под угрозу надежность всей кровельной конструкции
Важно! Если укладка битумной черепицы планируется на бывшую в эксплуатации крышу, не забудьте проверить состояние элементов каркаса и заменить сгнившие или деформированные фрагменты.
Пошаговая инструкция монтажа мягкой кровли
Шаг 1. Делаем разметку на основании при помощи мела. Размечаем горизонтальные полосы нужной ширины для упрощения монтажных работ: сидя на корточках можно видеть лишь небольшой участок обширной площади крыши и без разметки запросто допустить погрешность.
Производим разметку кровли
Шаг 2. Укладка черепицы производится по направлению снизу-вверх. Берем один из элементов кровли, удаляем защитную пленку. Прикладываем элемент к нижнему углу ската, клеящей поверхностью к основанию, согласно разметке, слегка прижимаем и крепим при помощи 4 гвоздей или саморезов.
Укладываем первый ряд
Шаг 3. Каждый последующий ряд укладываем с нахлестом и обязательно смещаем рисунок черепицы по диагонали на пол элемента. Таким образом покрываем всю поверхность крыши.
Последующие ряды укладываем внахлест
Шаг 4. Оформляем конек крыши коньковыми элементами. Материал укладываем с нахлестом, приклеивая к поверхности и дополнительно фиксируя его самонарезающими винтами.
Коньковые элементы также нуждаются в наличии подкладочного ковра
Когда солнце сильно пригреет, нанесенный на черепицу клей расплавится и материал схватится плотным слоем, не пропускающим влагу.
Видео — Особенности укладки битумной черепицы в зимний период
Очень кстати придется статья — Как рассчитать площадь крыши, где подробно описано, как произвести необходимые замеры.
Мягкая кровля имеет несколько видов, использование которых зависит от типа объекта и необходимости. Самым распространенным типом мягкой кровли в частном строительстве является битумная черепица – штучный материал, имеющий долгий срок службы и соответствующий практически всем критериям.
Особенностью битумной черепицы является необходимость в жестком сплошном основании и в специальной подложке, защищающей систему от осадков. Гибкая черепица позволяет красиво оформить крышу любой геометрической формы и сложности конструкции, а с монтажом материала способен справиться даже любитель.
Кровельный пирог
Для защиты дома от атмосферных осадков, ветра, перепадов температур и других воздействий обустраивается кровельный пирог – многослойная конструкция из различных материалов. Для мягкой черепицы он выглядит следующим образом:
- Пароизоляция. Защищает от образования конденсата и минимизирует проникновение испарений из помещений в доме.
- Теплоизоляция. Сохраняет тепло, обеспечивает звукоизоляцию, защищает от ветра, низких температур.
- Гидроизоляция. Герметизирует внутреннюю часть здания, препятствуя попаданию воды и влаги, образовавшихся от дождя или снега.
- Декоративный слой. Обеспечивает определенный вид кровельному пирогу и служит в качестве дополнительной защиты от ветра.
Устройство мягкой кровли: технология и схема
Какие применяют материалы для мягкой кровли
Одним из достоинств мягкой кровли является доступность. Благодаря широкому выбору материалов, можно покрыть крышу, имея любой бюджет. Рассмотрим основные материалы, относящиеся к мягкой кровле.
Рубероид
Самый дешевый, популярный и широко известный рулонный материал, в большинстве своем применяемый в качестве гидроизоляции. Состоит рубероид из кровельного картона, пропитанного битумом. Для дополнительной защиты сверху нанесен слой смолы с минеральным наполнителем и каменной крошкой. Срок службы рубероида – не более 5 лет, поэтому он в основном используется в качестве дополнительной гидроизоляции.
Пример обычного рубероида
Некоторые производители мягких кровельных материалов смогли добиться повышения прочности рубероида и увеличения срока его службы за счет добавления в напыляемую смолу стекловолокна. Однако рассматривать этот вариант как основное кровельное покрытие, можно лишь для объектов временного использования.
Рубемаст
Материал очень похож на рубероид. Отличается кровля лишь повышенной прочностью за счет увеличения внешнего битумного слоя, что повышает срок службы материала в 4 раза.
Внешний вид рубемаста
Недостаток использования рубемаста состоит в том, что материал неустойчив к низким температурам. И чтобы достаточно качественно покрыть им крышу, понадобится не менее 4 слоев материала.
Техноэласт
Данный вид мягкой кровли изготавливается на основе армированного стекловолокна, за счет чего материал обладает высокой прочностью, устойчивостью к перепадам температур, гибкостью и эластичностью.
Армированный техноэласт
Техноэласт имеет множество подвидов (около 25). Наружный слой материала отличается от других видов мягкой кровли и посыпан базальтовой крошкой зеленого, коричневого, красного или синего цвета, что позволяет выбрать нужный дизайн кровли. Техноэласт имеет срок службы более 30 лет и относится к материалам премиум класса.
Видео — Технология монтажа техноэласта
Битумная черепица
Это один из подтипов битумной гидроизоляции, который выпускается в виде небольших листов, в отличие от рулонных материалов. Штучный материал может иметь разную геометрическую форму, имитирующую керамическую или глиняную черепицу. Элементы могут иметь шестигранную, синусоидную или прямоугольную форму.
Варианты форм битумной черепицы
Разнообразные красящие пигменты и посыпки делают битумную черепицу необычной, расширяя спектр выбора ее текстур, расцветок и форм.
Унифлекс
Это рулонный материал наплавляемого типа. Унифлекс нельзя отнести к бюджетным разновидностям, однако он полностью оправдывает свою стоимость. Материал представляет собой мембрану, которая применяется для вентилируемых сооружений.
Внешний вид унифлекса
Для использования в разных частях кровельного пирога применяются разные подвиды унифлекса. Именно по этой причине при монтаже материала важно четко следовать технологии, чтобы срок службы крыши совпадал с термином пригодности, заверенным производителем.
Узнайте, что такое мембранная кровля, а также ознакомьтесь с ее устройством, описанием и особенностями монтажа, в специальной статье на нашем портале.
Видео — Обзор кровельных материалов

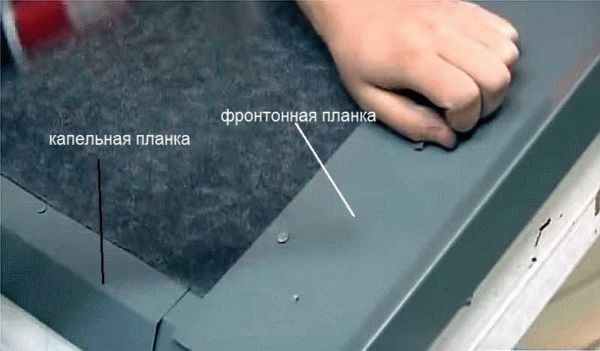

Защита фронтонов и карнизных свесов

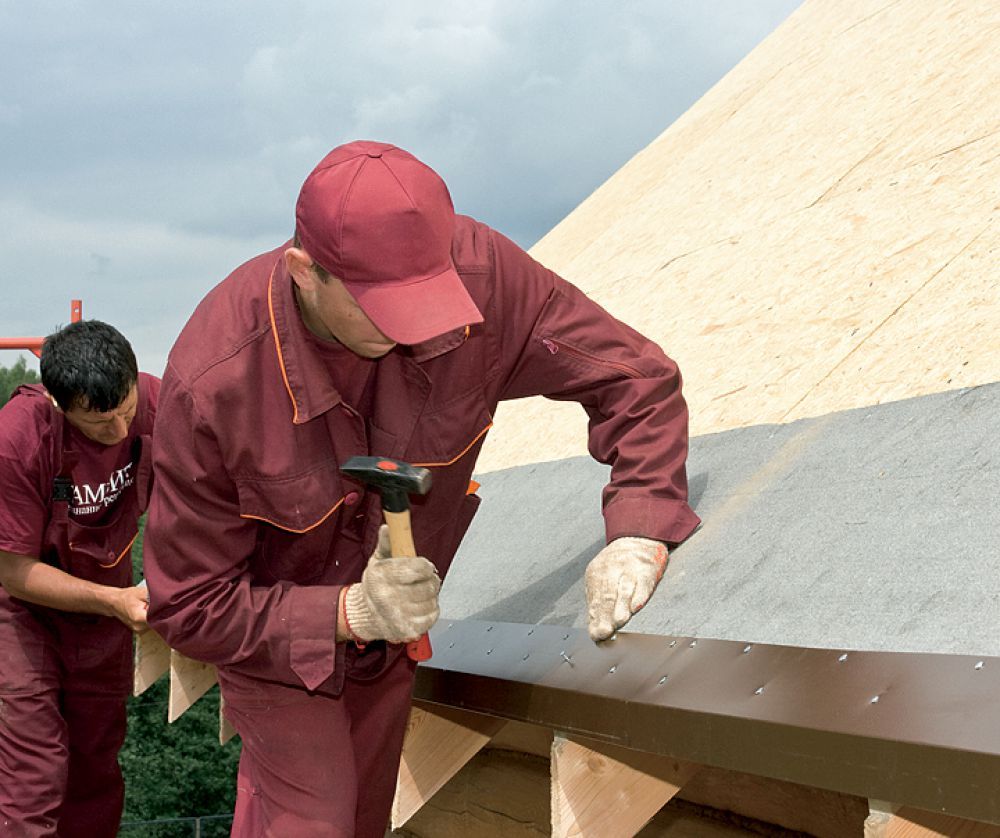

Для защиты краев обрешетки от дождевой влаги и снега используют металлические планки – капельники (карнизные) и фронтонные. Карнизные планки ставятся на подкладку, располагающуюся на свесах, а фронтонные – на подкладочный слой в кровельных торцах.
Обе разновидности крепятся с помощью гвоздей с шагом в 100 мм и зигзагообразным расположениям. В местах стыковки планок делают нахлест в 20 мм и более. О монтаже других доборных элементов можно прочитать по ссылке.
По завершении данного этапа можно переходить к основным работам – укладка мягкой кровли.
Чем хороша мягкая кровля
Цены на различные виды гибкой черепицы от популярных производителей
Любой стройматериал имеет свои преимущества в сравнении с другими. Не является исключением и битумная черепица.
Битумная черепица, помимо своей внешней привлекательности, имеет достаточно долгий срок службы
Достоинства мягкой черепицы:
- Эстетическая привлекательность. В сравнении с тем же серым унылым шифером или привычной до боли глиняной черепицей, которые с годами становятся просто ужасными, битумная черепица выглядит прекрасно и сохраняет свою внешнюю привлекательность на долгие годы, не страдая от воздействия влаги, осадков и солнечных лучей.
- Долговечность. В сравнении с другими кровлями, битумная черепица имеет сравнительно долгий срок службы, указанный производителем. А, как правило, к гарантированному сроку годности, согласно нашему менталитету, прибавляется еще минимум 20%.
- Герметичность и водонепроницаемость. Битумно-полимерная кровля на основе стеклохолста с каменной посыпкой не боится влияния влаги и совершенно не пропускает воду. Штучные элементы крепятся на крышу чешуйчатым способом, что не дает дождевым каплям ни малейшего шанса.
- Легкость ремонта. За счет того, что материал штучный, при его повреждении достаточно заменить несколько фрагментов, не меняя целый лист или полосу.
- Стойкость к природным воздействиям. Битумная черепица не боится агрессивной внешней среды, перепадов температур и микроорганизмов. Материал не подвержен коррозии или гниению.
К тому же, штучная мягкая кровля прочна, проста в монтаже, обладает шумоподавляющими способностями, и позволяет покрыть крышу любой сложности.
При помощи битумной черепицы можно покрыть крышу, имеющую нестандартные формы, округлости, и другие особенности
К недостаткам гибких кровельных материалов относят легкую воспламеняемость, поэтому битумная черепица не может использоваться для некоторых типов построек. К тому же, такое покрытие плохо удерживает тепло и для него нужен основательный базовый слой.
Узнайте, какое устройство кровли из металлочерепицы по деревянной обрешетки, в специальной статье на нашем портале.

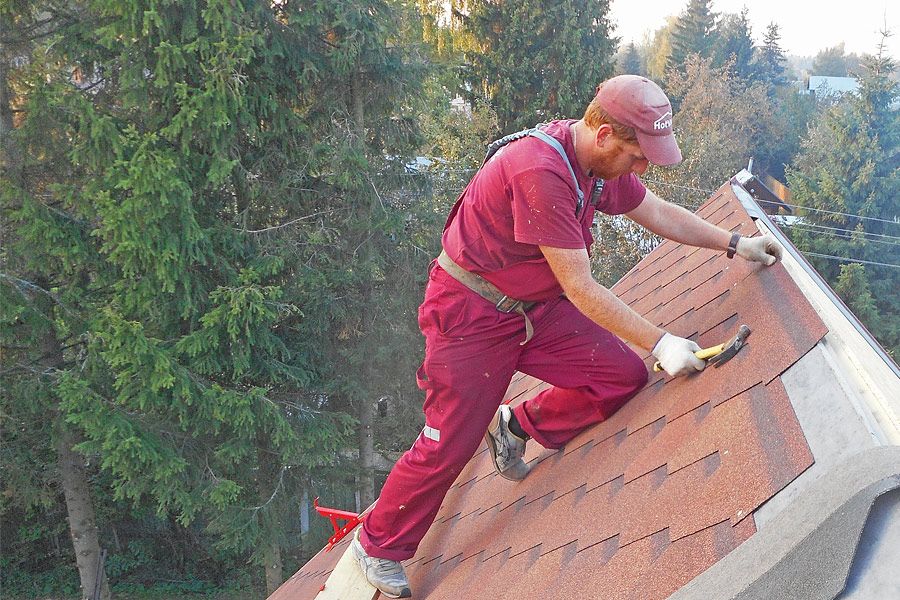

Монтаж мягкой кровли
Перед началом монтажа мягкой кровли своими руками, следует проверить цвета всех листов в упаковках, поскольку могут быть несоответствия в плитках. Чтобы избежать цветовых отклонений можно перемешать 5-6 упаковок. Сама черепица подходит для крыш с углом наклона 12-900.
Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 50 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.
Крыша из гибкой черепицы своими руками
Гибкая черепица: инструкция по монтажу
Если оба вышеуказанных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке гибкой черепицы. Итак, как стелить мягкую кровлю? Технология монтажа мягкой кровли довольно проста:
- Работа с карнизной черепицей. Монтируется поверх планок на карнизный свес. Для фиксации используют клей и гвозди, располагающиеся на расстоянии 25 мм от края покрытия. Еще один вариант монтажа – использование выкройки, сделанной из рядовой черепицы Для этого с гонта обрезают лепестки и монтируют черепицу встык в отступом в 20 мм от карнизного свеса. Для расчета черепицы воспользуйтесь нашим онлайн калькулятором.
- Работа с рядовой черепицей. Перед установкой проводится горизонтальная разметка посредством мела. Это позволит ровно укладывать ряд листов, особенно если скат имеет слуховые окна, трубы и другие элементы в конструкции. Далее с гонтов снимают защитную пленку и начинают укладку от середины карнизного свеса, направляясь в обе стороны. Крепится кровля посредством четырех гвоздей, вбивающихся в специальные отверстия. Для уклонов в 450 и выше понадобится шесть гвоздей.
- Первый ряд плиток располагают на расстоянии в 10-15 мм нижнего края карнизной черепицы, а лепестки располагают на ее стыках. Идущим следом ряды следует располагать таким образом, чтобы конец лепестков гонта располагался на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, надо подрезать плитку по кромке крыши и усиливать ее клеем с прослойкой от 10 см. Чтобы не повредить изоляционный слой при резке фанеры можно положить под нее кусок фанеры или доски.
Монтаж мягкой кровли своими руками с пошаговым фото
Специфика мягкой кровли
Материалы из группы мягких кровельных покрытий представляют собой модифицированные варианты старого-доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляющие список преимуществ. Сохранили непоколебимые водоотталкивающие свойства, благодаря которым дольше служит деревянная основа и стропильная система. Улучшился состав, за счет чего сроки безупречной работы материалов увеличились в трехкратном размере.
С ориентиром на способ укладки класс мягких кровельных покрытий делится на три вида:
- Рулонные материалы, поставляемые в соответствующем названию формате. К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы крепятся путем наплавления, полимерные – посредством частичного или полного приклеивания. С их помощью в основном обустраивают плоские и пологие крыши со скатами до 3º, допустимо до 9º. Востребованы рулоны большей частью в индустриальном строительстве;
- Кровельные мастики, поставляемые в готовом или в подлежащем разогреву холодном виде. Напыляются или наносятся толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Сфера применения ограничена плоскими кровлями.
- Битумная черепица, поставляемая в гибких гонтах-плитках. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Край гонтов оформлен фигурными лепестками для имитации керамического прототипа. Тыльная сторона оснащена клейкой полосой, предназначенной для крепления к деревянной основе. Приклеивают поштучно. Дополнительно в каждый гонт забиваются кровельные гвозди либо саморезы. От нагрева битумной кровли солнечными лучами происходит спекание плиток и превращение их в сплошную кровельную оболочку.
В частном малоэтажном строительстве активно востребована штучная разновидность, т.к. плоские и низко-скатные кровли над одно- или двухэтажными жилыми домами сооружают крайне редко. «Плоская» участь у бытовых строений, однако не всякий хозяин решится на покупку мембран и мастик для крыши сарая. Значит, внимание уделим монтажу наиболее популярной битумной черепицы.
Нюансы укладки мягкой черепицы на ендовах и коньке
Важное внимание при укладке мягкой черепицы необходимо уделить ендовам и конькам, к которым следует переходить по окончании работ с рядовой черепицей.
В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм.
Перед укладкой мягкой черепицы на коньках следует подготовить подмости, которые помогут упростить работу. Для получения коньковой черепицы достаточно разделить карнизную в трех местах перфорации, а затем согнуть пополам полученные элементы.
Такая кровля крепится короткой стороной вдоль конька с нахлестом в 50 мм с помощью четырех гвоздей.
Не стоит забывать о нанесении клея на лепестки в местах крепления после демонтажа подмостков.

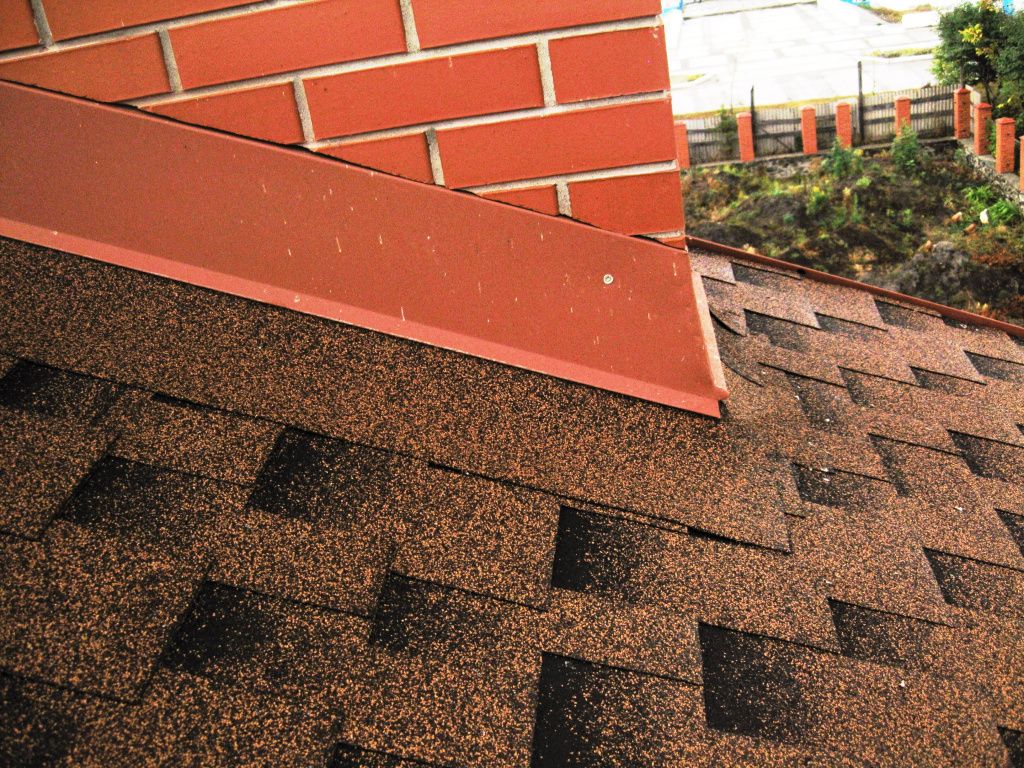

А теперь рассмотрим, как класть мягкую кровлю вокруг печной трубы.
Пошаговая укладка битумной черепицы
Штучным гибким материалом покрывают крыши с любой крутизной и степенью архитектурной сложности. Правда, битумная черепица не рекомендована для сооружения кровли, если угол наклона скатов менее 11,3º. Выпускается материал многочисленными производителями. Каждый из них стремится сообщить собственной продукции уникальные качества и полезные для укладчика свойства.
Несмотря на некоторые различия, технология устройства мягкой кровли выполняется по одной и той же схеме. Есть небольшие нюансы, но они не принципиальны.
Правила подготовки основания
Гибкость – достоинство и недостаток битумного покрытия. С одной стороны она позволяет заметно ускорить процесс. Ведь на формирование примыканий, проходку труб, обустройство ендов и карнизов уходит немного времени и минимум сил. С другой стороны из-за гибкости материала требуется сплошная обрешетка, чтобы гнущиеся гонты опирались полностью на твердую ровную основу.

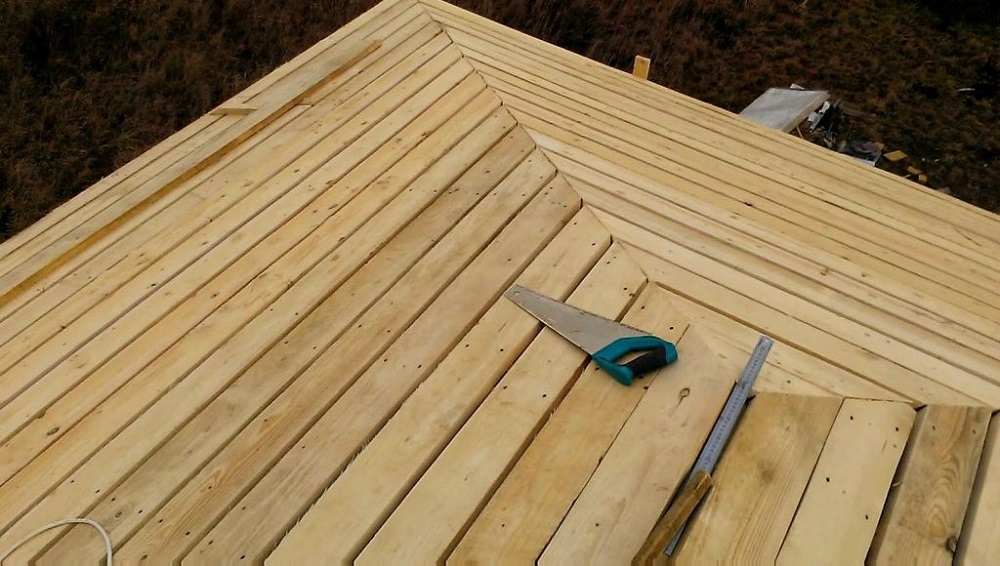

Соорудить сплошную обрешетку перед монтажом мягкой кровли можно:
- из плит OSB-3, рекомендуемых на основании бюджетной стоимости и достаточной прочности;
- из листов влагостойкой фанеры с маркировкой ФСФ;
- из шпунтованной или обрезной доски, влажность которой не должна быть менее 20%.
Листовой материал укладывается в разбежку типа кирпичной кладки. Важно, чтобы не получилось крестообразных соединений. Нужно, чтобы слабые участки состыковки плит равномерно распределились по контробрешетке. В швах следует оставить зазоры в 2-3мм, требующиеся для свободного движения стропильной системы при температурных колебаниях.
Дощатый настил устанавливают параллельно свесам кровли. Тоже в разбежку, если на скат не хватит длины доски. Место состыковки двух досок на скате следует опереть на брус контробрешетки, забить в него нужно четыре гвоздя. Рядовые доски крепят двумя гвоздями с обеих сторон. Укладывать их надо так, чтобы остался зазор в 3-5мм между продольными элементами. Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания ската, те, что полегче, отправить наверх.
Вентиляция – залог безупречной службы
Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидро-барьер действует в обоих направлениях. Внутрь кровельной конструкции не проникают капли дождя, но и пар не выходит наружу. Если не обеспечить испарениям свободный путь, конденсат будет скапливаться на деревянных стропильных фермах и обрешетке. Т.е. заведется грибок, из-за которого с прочной крышей придется попрощаться.
Во имя долгосрочной безупречной службы необходимо устроить систему кровельной вентиляции, включающей:
- продухи, предназначенные для притока воздуха в зоне карнизов. Кроме притока они обязаны обеспечить свободное перемещение воздуха снизу вверх по плоскостям скатов. Продухи представляют собой открытые каналы, сформированные обрешеткой и контробрешеткой;
- вентиляционный зазор между битумной кровлей и уложенным поверх пароизоляции утеплителем. Предназначен для омовения воздушным потоком утеплителя;
- отверстия в верхней зоне кровельного пирога. Это могут быть либо незакрытые вверху торцы скатов, либо специально устроенные отдушины с пластиковым стволом, напоминающим миниатюрную дымоходную трубу.
Вентиляцию нужно устроить так, чтобы исключить образование воздушных мешков в подкровельном пространстве.
Укладка изоляционного ковра
Всеми без исключений производителями битумной черепицы настоятельно рекомендуется стелить дополнительный гидроизоляционный ковер перед монтажом гонтов. Список пригодных для ковра материалов обычно обозначен в инструктаже. Допущена к применению указанная или аналогичная по характеристикам продукция.
Замена крайне нежелательна, т.к. несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и станет способствовать вздутию. Полиэтилен исключен. Рубероид тоже, потому что служебный срок гибкой кровли больше. Неразумно стелить под покрытие, рассчитанное на 15-30 лет эксплуатации, менее долговечный материал.
Технология укладки изоляционного ковра под гибкую черепицу включает два варианта, зависящих от крутизны крыши:
- Устройство сплошного ковра на скатные кровли с углом наклона от 11,3º/12º до 18º. Рулонную гидроизоляцию стелют полосами, начиная от свеса, продвигаясь к коньку. Каждая укладываемая сверху полоса должна перекрывать предыдущую полосу собственными десятью см. Если потребуется состыковать два отрезка в одном ряду, их кладут с нахлестом в 15см. Нахлест тщательно, но без фанатизма промазывается битумной мастикой. К основанию полосы изоляции крепятся кровельными гвоздями через 20-25см. Поверх сплошного ковра укладываются полосы барьерной водоотталкивающей защиты в ендовах и на свесах, а также вокруг кровельных примыканий. Затем конек и выпуклые углы кровли оснащают первоначальным изоляционным материалом;
- Укладка частичной изоляции на скатные кровли с наклоном 18º и более. В этом случае битумно-полимерным материалом защищаются ендовы и свесы, а полосами изоляционного ковра покрывают только края фронтонов, конек и прочие выпуклые углы. Изоляцией, как в предыдущем случае, окаймляют места пересечения кровли трубами коммуникаций и кровельные примыкания. Ширина битумно полимерного барьера вдоль свесов 50см, в ендовах равна 1м, чтобы на каждый из защищаемых скатов приходилось по 50см. При укладке вокруг примыканий и труб изоляционную полосу частично заводят на стенки так, чтобы материалом перекрывалось 20-30см вертикальной поверхности.
Устройство гибкой кровли с частичной гидроизоляцией допускается производителями, но в их числе ярых сторонников данного метода нет. Естественно, на крутых скатах меньше задерживается осадков, но обстоятельства бывают разные: наледь, косой дождь и т.д. Лучше подстраховаться.
Битумно-полимерный ковер для ендов подбирают в тон черепице. Допускается незначительное отклонение от колорита покрытия, если есть желание подчеркнуть линии открытых разжелобков. Желательно, чтобы ендовы укрывались сплошной полосой барьерной изоляции. Но если состыковки двух кусков избежать не получается, ее лучше устроить в верхней части кровли нахлестом 15-20см. Там наименьшая нагрузка. Нахлест в обязательном порядке промазывается битумной мастикой.
Защита фронтонов и карнизных свесов
Периметр кровли оснащается металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и в качестве элементов оформления крыши. Планки укладывают на край фронтонов и свесов ребром. Линия ребра должна совпадать с линией абриса крыши. Крепят кровельными гвоздями по зигзагообразному принципу через 10-15 см.
Если возникает необходимость состыковки двух планок, их укладывают с нахлестом, составляющим 3-5 см, минимум 2 см. Фронтонные планки перекрывают на углах кровли карнизные. В местах торцевых и состыковочных нахлестов крепеж забивают через 2-3 см.
Большинство изготовителей гибкой кровли советуют устанавливать оба типа металлической защиты поверх подкладочного ковра. Однако разработчики марки «Шинглас» рекомендуют карнизные планки заводить под ковер, а фронтонные поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку они же советуют сначала прибить брусок, а к нему уже прикрепить металлическую защиту.
Формирование проходов через кровлю
Пересекающие крышу дымовые трубы, коммуникационные стояки, антенны, собственные вентиляционные отверстия нуждаются в особом обустройстве. Они создают потенциальную опасность в виде открытого пути для протечек воды. Потому перед монтажом покрытия места кровельной проходки перекрывают герметизирующими приспособлениями или системами. В их числе:
- Резиновые уплотнители, предназначенные для закрытия точек небольшого диаметра. Отверстия под антенну, например;
- Полимерные проходные элементы, применяемые для оборудования мест пересечения кровли канализационными и вентиляционными стояками. Выпускают их специально для обустройства крыш. Крепятся проходники банально гвоздями к сплошной обрешетке. Поверх укладывают битумные черепичины, которые по факту подрезаются вокруг прохода и фиксируются битумной мастикой;
- Пластиковые переходники для собственной кровельной вентиляции. Закрывают отверстия отдушинами, коньковым элементом с каналами для отвода испарений, перфорированными приспособлениями для карнизов.
Правила обустройства проходов крупногабаритных дымовых труб стоит рассмотреть отдельно. Кроме угрозы протечек они еще и пожароопасны. Герметизируют дымоходы в несколько этапов:
- стенки трубы защищают деталями, вырезанными из асбестоцементных плит согласно ее фактическим размерам;
- по периметру трубы монтируется треугольная планка, обработанная антипиреном. Для ее изготовления можно расколоть по диагонали брусок. Для замены подойдет плинтус. Планку для обустройства дымохода не крепят к обрешетке! Зафиксировать ее надо на стенках трубы;
- укладывают гибкую черепицу, заводя гонты на планку;
- из ендового ковра выкраивают детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Крепят выкройки с 30сантиметровым заходом на стенки трубы на клей или битумную мастику. Сначала приклеивают лицевую деталь, затем боковые, в завершении заднюю. Нижний край располагают поверх уложенной черепицы, верхний заводят в штрабу на стенке трубы;
- в завершении закрепляют многослойную изоляционную систему путем установки металлического фартука с обработкой соединений силиконовым герметиком.
Есть более простой и дешевый способ: детали изоляционной обшивки трубы вырезаются не из ковра, а сразу из оцинкованного металла. Тогда половина этапов работы отпадет сама собой.
Стеновые примыкания герметизируются аналогичным методом. Только в установке асбестоцементной защиты нет нужды, и защищаемые поверхности перед обустройством нужно оштукатурить и обработать праймером.
Правила укладки карнизных гонтов
Для того чтобы создать ориентиры укладчику, кровлю лучше предварительно разметить мелованным строительным шнурком. Горизонтальные линии наносятся с шагом, равным пяти рядам гибкой черепицы. Вертикали отбиваются с шагом в один гонт.
После подготовки и разметки кровельной поверхности можно без опасений приступать к укладке гибких черепичин, следуя алгоритму:
- первым монтируется карнизный ряд черепицы на свес. Взять можно специальную коньково-карнизную черепицу или собственноручно выкроить стартовый элемент посредством обрезки лепестков обычной рядовой черепичины. От ребра металлической карнизной планки нужно отступить на 0,8-1см и приклеить карнизный гонт. Для приклеивания с клейкого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
- уложенная карнизная черепица закрепляется кровельными гвоздями с шагом, равным ширине лепестка. Широкая шляпка метиз при забивании должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забивают гвозди, отступив от верхнего края гонта 2-3см. Места фиксации должны перекрываться следующим рядом кровли;
- укладывается первый ряд гибкой черепицы. Начать лучше с центра ската, чтобы проще было выровнять по горизонтали. От нижней линии стартового ряда следует отступить 1-2см и приклеить уже опробованным способом. Прибивают четырьмя гвоздям на расстоянии 2-3см от паза между лепестками;
- монтаж второго ряда тоже удобней начать от средины. Но гонт нужно сместить так, чтобы лепесток оказался над пазом первого ряда черепичин и точки крепления были полностью закрыты;
- верхний угол черепичины, уложенной рядом с фронтоном, обрезается в виде равностороннего треугольника со сторонами по 1,5-2см. обрезка нужна для отбоя воды.
Продолжить укладку гонтов можно по линейному принципу, т.е. укладывая полностью целый ряд, один за другим. Можно по пирамидальному методу с «наращиванием» от середины ската до краев или диагонально.
Два способа устройства ендовы
Для формирования ендовы разработано два способа:
- Устройство открытого разжелобка. Рядовую черепицу укладывают до оси ендовы на обоих смежных скатах. Только гвозди прекращают забивать уже на расстоянии 30см от оси. После укладки мелованным шнуром на скатах отбиваются линии ендовы, вдоль которых аккуратно подрезается покрытие. Ширина разжелобка от 5 до 15 см. Чтобы мягкой кровле не нанести урона во время резки под черепичины подкладывается дощечка. Расположенные возле ендовы углы черепичин подрезаются для отбоя воды, затем тыльная сторона элементов покрытия обмазывается мастикой и приклеивается.
- Устройство закрытого разжелобка. Черепицу укладывают сначала на скат с наименьшим уклоном так, чтобы примерно 30см материала расположились на смежном скате. Вверху гонты крепят гвоздями. После покрывают второй скат, затем на нем отбивают линию, отступив от оси 3-5см, вдоль которой производят резку. Углы черепичин подрезают для отбоя воды, после приклеивают на мастику обрезанные незакрепленные элементы.
Нюансы укладки черепицы на конек
По завершению монтажа черепицы на скаты, приступают к обустройству конька. Вентиляционные каналы в теле обрешетки надо оставить открытыми, поэтому между вершинами скатов оставляют зазор в 0,5-2см. Для обеспечения вентиляции конек оснащают пластиковым аэратором. Он не слишком привлекателен, поэтому во славу эстетике его декорируют универсальной коньково-карнизной черепицей или нарезанными из гонтов черепичинами.
Прибивают черепицу 4мя гвоздями. Каждый последующий элемент должен закрывать крепеж предыдущего. Монтируют черепичины на хребты снизу вверх. Конек обустраивают в направлении движения преобладающих ветров так, чтобы открытые участки развернулись на подветренную сторону.
В подробностях процесс устройства мягкой кровли с разъяснениями пошаговой технологии укладки продемонстрирует видео:
Особых сложностей в сооружении мягкой кровли не обнаружено. Есть технологические особенности. Если их четко соблюдать, укладку вполне можно выполнить самостоятельно с отличным результатом.
Устройство кровли из мягкой черепицы: технология обхода печной трубы
Еще один важный момент при монтаже – организация примыкания кровли к дымоходу. Его необходимо изолировать, прибив рейку по периметру труб и прикрепив к ней изоляционный ковер.
После этого выводят кровлю на вертикальную поверхность и приклеивают, закрыв скаты на 200 мм, а трубу на 300 мм. Торчащие края закрывают с помощью планки из металла и герметизируют.
Обход печной трубы
Помимо защиты кровельного пирога от влаги необходимо обеспечить его пожаробезопасность, что регулируется документом СНиП. Поэтому понадобится удалить часть пирога на расстоянии 15-25 см от дымохода.
Типы работ по монтажу кровельных покрытий
Существует три категории ремонтно-монтажных работ — это аварийные работы, текущий и капитальный ремонт.
- Сделать фрагментарные работы, т.е. быстро спасти кровлю от осадков.
- Сделать текущий ремонт, при котором покрытие будет служить около 30 лет.
- Произвести полную реконструкцию настила крыши, срок службы которой будет не менее 30 лет.
Аварийные кровельные работы
При критическом состоянии кровли, наши специалисты готовы экстренно выехать на ваш объект. Как правило, при таком ремонте кровли, замене подлежит не все покрытие, а только небольшая его часть. Монтаж на проблемном участке может заключается в установлении «заплат», полной замены всех слоев или только нескольких фрагментов.
Текущий ремонт
Работы относятся к плановым мероприятиям, выполняемым с заданной периодичностью, куда в первую очередь входит анализ текущего состояния. Специалисты рекомендуют производить текущий ремонт 1-2 раза в году перед началом зимы и по ее окончании. Такой вид работы может быть полным и фрагментарным с монтажом нового кровельного материала по старому слою.
Капитальный ремонт
Капитальный ремонт мягкой кровли производят тогда, когда замене подлежит более 40% площади. В отличие от текущего ремонта, здесь удаляют старые настил, производя замену поврежденных материалов: свесов, карнизов и оцинкованных парапетов. Производится сушка или замена утеплителя, а также выполняются другие необходимые действия, в зависимости от состояния крыши. Естественно этот тип монтажа наиболее затратен, но он позволяет качественно устранить все имеющиеся и возможные проблемы на длительный период времени.
Наши услуги
Мы оказываем услуги по реконструкции, частичному и полному монтажу мягкой плоской кровли, на различных типах объектов: от социальных зданий, таких как больницы и школы, до многоквартирных жилых домов и промышленных объектов. Мы гарантируем наивысший уровень качества, демократичные цены и оперативное исполнение заказа.
Наша компания имеет узкую специализацию, а потому в нашем штате работают только высококлассные специалисты по устройству мягкой кровли, имеющие удостоверения кровельщиков. Это позволяет нам реализовывать самые сложные проекты, выполнять нетиповые задачи и решать нестандартные проблемы.
Наша специализация:
Крыша с классической кровлей
При этом варианте кровельных работ, используют битумные и битумно-полимерные материалы рулонного типа. Они равномерно наплавляются, сплошным наплавлением, по всей поверхности крыши, и могут быть уложены в несколько слоев. Это самый популярный, простой и экономичный монтаж плоской кровли. Хочется сказать, что мы не рекомендуем этот способ, более подробная информация.
Дышащая кровля
Этот вид кровельного покрытия используется на технически сложных крышах, зданиях, не имеющих чердачных помещений и в иных объектах, подверженных повышенному воздействию влаги. Дышащая кровля создает условия для испарения влаги внутри пирога, препятствует намоканию утеплителя и потере теплоизоляционных свойств. Подробнее
Полиуретановая кровля
Материал не боится воды, эластичен, не подвержен растрескиванию и отслоению, устойчивости перепадам температур и рекомендован для всех климатических зон. Гарантированный срок безремонтной эксплуатации более 20 лет. Подробнее
Каменный ковер
Идеальное решение для монтажа плоской кровли с ее последующей эксплуатацией. Позволяет воплотить любые дизайнерские решения, обустроить открытую террасу, мини сад, бассейном, спортивную зону или место для отдыха. Подробнее
Комбинированный настил
Для увеличения срока службы кровельного покрытия рекомендуем использовать несколько видов материалов, например, битумно-полимерные рулоны и полиуретановое покрытие. Это также позволит производить монтаж нового покрытия с частичным демонтажем старого. Подробнее
Мембранная кровля
Помимо отличных технических характеристик мембранная кровля отличается скорость монтажа неэксплуатируемых поверхностей. Позволяет произвести срочный или аварийный ремонт с облегченным пирогом. А также мы работаем с проблемными крышами со вздутым покрытием. Мы устраним все ее недостатки. Вам не придется бесконечно латать дыры, бороться с влагой, плесенью и промерзанием потолков и стен. Подробнее
Однако, все эти достоинства можно оценить лично только в том случае, если воспользоваться услугами профессионалов, которые гарантируют качество и проверку как самих материалов, так и каждого этапа проведения работ. Доверьте монтаж специалистам нашей компании.
Мы используем свою технологию ремонта мягкой кровли, которая позволяет кровли служить 30 лет.
Статья по теме: Оголовок вентиляционной трубы на крыше
Распространенные ошибки при укладке
Проблема, вызывающая протечку или повреждение | Описание |
Плохое закрепление настила | При прогибе или деформации настила крепеж может выгнуться и повредить пластины черепицы, вызывая протечки |
Игнорирование пароизоляции | Это приводит к попаданию влаги в утеплитель и разрушению конструкции кровли |
Неправильная укладка мягкой кровли в первом ряду | Если есть совпадение между стыками пластин в стартовом и первом рядах, то это неизбежно вызовет протечку в районе нижней части ската |
Плохое закрепление пластин | При слабом креплении пластин порыв ветра легко поднимет и сорвет пластину. Чтобы избежать этого, необходимо правильно располагать гвозди: они должны монтироваться через полосу крепежа над клейкой линией, прикрываемой лепестками |
Перегиб пакета с кровлей | Если при монтаже положить пакет с пластинами не на ровную поверхность, то он деформируется, а слои кровли разделятся. Упаковки необходимо класть на плоскую поверхность |
Клейкая полоса на пластинах идет непрерывно | В таких конструкциях вода не получает выхода, попадая под пластину сбоку, от чего движется в сторону к стыкам между кровлей. Обычно это места рядом с дымоходами, ендовами или внутренними водостоками |
Непродуманная конструкция крыши | При неправильном проектировании крыши могут проявиться следующие проблемы: неверное расположение ендов или водосточных желобов, слуховых окон, дымоходов. Решить эту проблему сложно, поскольку она появляется еще при строительстве. Но места протечек обнаружить необходимо |
Плохое качество гидроизоляции дымохода | Перед тем как приступать к исправлению данной проблемы рекомендуется проверить кладку на наличие выпавших кирпичей. Распространенная ошибка, вызывающая протечку: отсутствие отбортовки фартуков при кладке |
Низкокачественное покрытие ендов | Большинство пленок, предлагаемых на рынке, имеют срок эксплуатации в 5-7 лет, что явно не совпадает с кровлей, способной простоять 50 лет. Поэтому по правилам монтажа необходимо применять качественную водонепроницаемую пленку в сочетании с металлическим фартуком |
Соблюдая технологию укладки мягкой кровли и располагая необходимым набором инструментов, монтаж кровли из мягкой черепицы пройдет эффективно, быстро и безопасно. Однако при наличии сомнений в собственной квалификации или отсутствии времени, владельцам лучше доверить работы профессионалам, которые хорошо знакомы с порядком укладки кровли. И напоследок, рекомендуем прочитать статью о видах мягкой кровли.
Ценные свойства и недостатки мягких материалов
Перечислим главные достоинства мягкой кровли:
- Гибкость и эластичность кровельного материала.
Это свойство позволяет крыть сложные крыши с минимальным расходом покрытия, практически без отходов и дополнительных швов; - Простота монтажа.
Битумные материалы очень просты в укладке. Легкие плитки или рулоны вы сможете поднять на крышу и расстелить самостоятельно. Технологию монтажа может освоить любой хозяин, у которого появится такое желание; - Минимальное утяжеление крыши.
Материал легок по весу. Это снижает нагрузку на стропильную систему; - Отсутствие шумовых эффектов, как, например, у профнастила.
Дождь, град и ветер практически не слышны при контакте с мягкой кровлей; - Доступность и простота ремонта кровли при необходимости.
По битумной черепице легко передвигаться, так как она не скользит. Если пришел в негодность какой-либо участок покрытия, можно заменить только его, не затрагивая большие площади; - И, нельзя не отметить практичность и долговечность покрытия.
Битумные материалы выдерживают температурные перепады и механические воздействия, многие годы не теряют качества и декоративности.
К некоторым сложностям, возникающим при выборе мягкой кровли, можно отнести повышенные требования к обрешетке (она должна быть сплошной и идеально ровной) и возможные дополнительные расходы на материал (есть дорогие и более дешевые покрытия). Еще один недостаток – горючесть битумной черепицы. Однако современные технологии позволяют снизить и этот фактор риска.
Методы монтажа
Так как гибкие кровельные покрытия отличаются по форме выпуска, то укладывать их нужно разными методами. Объединяет битумные материалы для гидроизоляции крыши простота и высокая скорость монтажа. Существует 4 технологии крепления мягкой кровли:
- Наплавление. Методом наплавления к основанию крыши фиксируются битумные рулонные материалы. Нижний слой кровельных покрытий с таким составом разогревают с помощью газовой горелки, в результате чего битум слегка плавится и хорошо прилипает к обрешетке, образуя прочный, герметичный слой.
- Приклеивание. Полимерные кровельные мембраны фиксируются к обрешетке с помощью приклеивания. Прилипание происходит, благодаря самоклеящемуся слою, который плавится при комнатной температуре, или с помощью холодных битумных мастик.
- Окрашивание. Кровельные мастики на основе битума наносят на поверхность плоской крыши методом окрашивания. С помощью пульверизатора, валика или широкой кисти ими в несколько слоев обрабатывают кровлю до получения однородного, ровного и устойчивого гидроизоляционного покрытия.
- Фиксация крепежными элементами. Закрепить некоторые виды мягкой кровли на обрешетке можно с помощью кровельных саморезов или толевых гвоздей с широкой шляпкой. Эта технология фиксации считается менее надежной, так как в крепежные отверстия может проникать вода.
- Комбинированный метод. Такие кровельные материалы, как гибкая черепица, фиксируются с помощью комбинированного метода фиксации, сочетающего в себе приемы приклеивания и использование крепежных элементов.
Обратите внимание! Все виды мягкой кровли, кроме жидкой, необходимо укладывать внахлёст с обязательным перекрытием полос или плиток, чтобы предотвратить затекание воды в стыки между ними. Кроме того, укладка рулонных и мембранных материалов выполняется в несколько слоев, чтобы повысить прочность и срок службы покрытия крыши.
О происхождении и специфике мягких кровельных покрытий
Еще несколько десятилетий назад в число наиболее распространенных кровельных материалов входила дорогая керамическая черепица и более демократичные шифер и оцинкованная сталь. Монтаж кровельного покрытия был трудоемким занятием, отнимал немало времени и выполнялся силами нескольких работников. Развитие технологий подарило альтернативу классическим материалам — мягкие кровельные покрытия, упрощающие процесс возведения крыши.
Эти современные разработки ведут свое происхождение от рубероида, рулонного материала с гидроизоляционными свойствами. Производство рубероида было незамысловатым: кровельный картон пропитывался, а затем покрывался битумом и добавочным, защищающим от слипания слоем песка (иногда асбестовой посыпкой). Первый мягкий материал плохо справлялся с низкими и высокими температурами и другими капризами матушки-природы; его низкая износостойкость заставила взяться за разработку покрытий нового поколения.
Старый добрый рубероид
Понятие мягкой кровли объединяет несколько классов гибких кровельных материалов, модифицированных производных рубероида, выпускаемых в виде рулонных, пластичных и штучных покрытий. Все они обладают улучшенными потребительскими качествами. Как и прародитель, они гибкие, имеют малый вес, превосходно защищают жилье от погодных капризов; многие способны эффектно преобразить крышу. Благодаря улучшенному составу (с добавкой полимерных компонентов) срок безупречной эксплуатации современной крыши из мягкой кровли увеличился в несколько раз.
Как устроена крыша с мягкой кровлей
Поскольку мягкая кровля может использоваться для сооружения холодного и тёплого чердака, её конструкция может состоять из нескольких функциональных слоёв.
- Основание, в которое входят элементы стропильной системы и сплошной настил из плит OSB, фанеры или досок.
- Подкладочный ковёр, который состоит из нескольких слоёв гидро- и теплоизоляции. При однослойном утеплении совместно с гидроизоляционным материалом и теплоизоляцией строители используют паронепроницаемую ПВХ-мембрану. Отличие двухслойного утепления заключается всего лишь в использовании двойной теплоизоляции, слои которой отделяют друг от друга гидроизоляционной плёнкой. При этом толщина нижнего слоя составляет от 7 до 17 см, тогда как верхний ярус выполняется из более плотного утеплителя и имеет толщину не более 3–5 см.
- Слой защитной гидроизоляции, предотвращающий проникновение влаги в подкладочный ковёр при повреждении кровельного материала.
- Ендовый ковёр, выполняющий функцию гидрозащиты и теплоизоляции в местах стыков смежных скатов крыши.
- Элементы узлов прохода вентиляции и дымохода.
- Монтажные комплектующие и крепёж.
Приступая к сооружению мягкой кровли, нельзя забывать о необходимости вентиляции подкровельного пространства. Постоянная циркуляция воздуха предотвратит образование конденсата и убережёт подкладочный слой и деревянные конструкции от гнилостных бактерий и грибков.
Долговечность мягкой кровли обеспечивается не только за счёт современных материалов, но и благодаря тщательно продуманной системе вентиляции
Расчёт материалов
В основной своей массе материалы для обустройства мягкой кровли являются недешёвым удовольствием. Чтобы после монтажных работ не сокрушаться по поводу неиспользованных остатков кровельного покрытия или же, наоборот, не тратить время и нервы из-за нехватки материала, необходимо провести точный расчёт.
Поразмыслив логически, можно прийти к выводу, что для определения количества строительных материалов достаточно подсчитать квадратуру кровельных скатов. И это было бы правильно, если бы не одно но. Дело в том, что при монтаже мягкого покрытия часть материала так или иначе уйдёт в отходы. От этого никуда не деться, даже если надо укрыть двускатную крышу, не говоря уж о более сложных конструкциях с многочисленными башенками, ендовами, мансардными окнами и т. д. Чаще всего производители мягкой черепицы информируют о том, какой допуск следует давать «на запас». Однако эта информация касается скатов простой геометрической формы. В реальности же следует учитывать сложность своей крыши и на основании этого принимать решение о доле отходов.
Для определения количества материалов, необходимых для сооружения кровли вальмовой крыши, потребуется вычислить площадь двух треугольников и двух трапеций
Расчёты начинают с того, что находят «чистую» площадь крыши. Для двускатных сооружений вычисляют квадратуру прямоугольника со сторонами, равными ширине свеса и удвоенной длине ската. Получив «чистую» площадь, будет нетрудно подсчитать количество материалов для подкладочного ковра и основания.
- Поскольку гидроизоляция укладывается внахлёст, то необходимо сделать запас в 4–5%.
- Утеплитель, как и фанеру, можно посчитать по полученной площади, однако если рулонную теплоизоляцию можно стыковать любым образом, то с плитными материалами подобный номер не пройдёт. Для них необходимо сделать расчёт таким образом, чтобы уложить на скат как можно больше целых листов. В этом случае будет достаточно допуска в 3–4%.
- Такой же запас рекомендуется делать и при покупке мягкой черепицы.
Заверения производителей хороши для идеальных условий, но совершенно не подходят в случае с реальными крышами и недостаточными навыками начинающих кровельщиков.
Перед расчётом материалов для крыши сложного профиля рекомендуется составить чертёж с указанием точных размеров каждого элемента. После этого находят и суммируют площадь всех скатов. Из-за сложной геометрии перерасход фанеры составит не менее 10%. Что же касается гидро- и пароизоляции, то её потребуется не больше, чем для простых крыш — запас в те же 4–5%. Не будет и перерасхода утеплителя. Как и в предыдущем случае, его можно посчитать по «чистой» площади с запасом в 2–3%. А вот мягкой черепицы следует закупать с запасом не менее 10%, поскольку каждый стык смежных скатов — это дополнительные расходы на перехлёст.
Для определения количества материалов для мягкой кровли сложной крыши понадобится её чертёж с указанием точных размеров
Подсчитав количество материала для плоских поверхностей, приступают к определению погонного метража ендов и коньковых элементов. При этом не следует забывать, что последние понадобятся не только на вершине, но и для каждого внешнего изгиба с углом до 120 градусов.
В завершение определяют количество элементов для ветрозащиты и подшивки краёв свесов, если таковые предусмотрены конструкцией крыши.
Утепление мягкой кровли
Теплоизоляционный слой крепится с уличной стороны. Следует отметить, что первые листы нужно укладывать между стропилами. Однако перед этим необходимо изготовить черновую обшивку с внутренней стороны крыши.
Оптимальная толщина теплоизоляционного материала составляет 20 сантиметров. Далее осуществляется монтаж контрбруса и еще один слой теплоизолятора.
Слой гидроизоляции крепится внахлест параллельно кровельному карнизу. Нахлест должен составлять пятнадцать сантиметров. Также за контур теплоизоляции должно дополнительно выходить приблизительно 15 сантиметров гидроизоляции. Для фиксации мембраны следует использовать строительный степлер. Стыки гидроизоляции проклеиваются при помощь самоклеящейся ленты.
Правила подготовки к укладке
Чтобы уложить гибкую черепицу, подготовьте такие инструменты:
- строительный фен;
- ножницы, предназначенные для резки металла;
- небольшой шпатель;
- шуруповерт;
- молоток.
Строительный фен
Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).
Фрагмент кровельного пирога
Выбор подкладочного ковра
Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся подкладочный ковер с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.
Вдоль внутренних переломов крыши (ендов), поверх подкладочного ковра следует уложить ендовный ковер; с тыльной стороны его края требуется промазать мастикой на ширину около 10 см.
На остальной площади можно включать в работу легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием или материал с основой из стеклохолста и двусторонней посыпкой с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.
ТЕХНОНИКОЛЬ
ТЕХНОНИКОЛЬ
ТЕХНОНИКОЛЬ
Укладка гонтов
Гонты вышележащего ряда необходимо сдвинуть относительно гонта нижележащего ряда не менее чем на 15 см. Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха — с определённым интервалом и отступом от края кровли.
ТЕХНОНИКОЛЬ
Сверху вдоль оси укладывается сплошной пластиковый аэратор. После чего он закрывается коньково-карнизной черепицей по технологии, аналогичной устройству ската крыши.
Правила использования мягкой черепицы
Выбирая покрытие крыши мягкой кровлей, вы должны иметь представление об особенностях гибкой черепицы. При изменении условий (несоблюдении правил монтажа) эти особенности могут превратиться в минусы, и один и тот же материал в разных условиях прослужит разное время. К основным отличиям мягкой черепицы от других кровельных материалов относят следующие факты:
- Мягкая черепица не подходит для использования
, если
уклон крыши не достигает 12°
(на плоской поверхности увеличивается риск задержки и просачивания воды).
мягкой кровли проводится
только на сплошное влагостойкое основание
. Для этого вам придется приобрести фанерные листы, шпунтованную или обрезную доску, или листы ОСБ, из-за чего возрастет итоговая стоимость кровельного ковра.
Укладка гибкой черепицы
- Монтаж выглядит простым делом, главное — в процессе укладки не допустить деформации мягкой черепицы
(что, при отсутствии опыта, сделать не так уж и сложно).
, так как в таких условиях клеевой слой не обеспечивает должного сцепления. Чтобы кровля все же получилась герметичной, упаковки с материалом предварительно выдерживают в теплом помещении (минимум сутки), а во время монтажа выносят на воздух по 5-6 упаковок.
может оказаться гораздо
сложнее монтажа
. После укладки гонты, под воздействием солнечных лучей, склеиваются, формируя единый покров. Если со временем одна из плиток повредится, из-за слипания материала потребуется замена участка кровли, и без привлечения специалиста тут не обойтись.
Где используется?
Кровля здания монтируется при постройке нового объекта, реконструкции или демонтаже старого настила. Спектр использования этого вида покрытий достаточно широк и благодаря разработке новых технологий производства, продолжает расти.
На данный момент мягкую кровлю применяют в таких сферах, как:
- Гражданское и промышленное строительство.
- Гидроизоляция подземных объектов, в том числе искусственных водоемов.
- Утепление и усиление крыши, в сочетании с другими методами перекрытий крыш и многое другое.
Что нужно учесть при монтаже?
Факторы, которые нужно учесть, чтобы материал не терял своих эксплуатационных свойств на протяжении многих лет:
- Производить монтаж мягкой кровли при соответствующей погоде, без снега и дождя.
- Соблюдать уклон ската к водосточным воронкам.
- Производить монтаж только в теплую, сухую погоду.
- Обеспечить свободную циркуляцию воздуха. Это позволяет сделать наша технология.
- Установить прочное, оцинкованное покрытие парапетов, по всему периметру крыши.
- Установить настенные отливы, с последующей герметизацией.
- Произвести тщательную изоляцию стыков вокруг труб, антенн и другого оборудования. В таких местах как — воронки, ендовые, дефлектора, укладывается дополнительный слой.
Имея большой практический опыт наши сотрудники с легкостью справятся с любой возникшей ситуацией и без потерь разрешат все проблемы с вашей кровлей.
Обустройство вентиляционного зазора
Вентиляция очень важна для кровли здания. За счет нее удается избежать повышенной влажности и снизить количество льда, скапливающегося на крыше в зимние месяцы. Также вентиляция понижает температуру внутри кровельного «пирога» в летние месяцы.
В состав качественной вентиляции входят следующие элементы:
- вентили, обеспечивающие приток свежего воздуха;
- Вентиляционный выход;
- Воздушный зазор. Он должен находиться между гидроизоляцией и основанием кровли. Зазор должен иметь ширину в 50 миллиметров.
Площадь вентиляционного напрямую зависит от угла ската кровли. При скате кровли более 25 градусов площадь отверстия следует делать 8 квадратных сантиметров. Если же уклон кровельного покрытия не превышает 25 градусов, то площадь отверстия должна быть 16 квадратных сантиметров.
Советы по обслуживанию покрытия
Приведем несколько рекомендаций по обслуживанию крыши с мягким кровельным покрытием:
- Каждый год в весеннее и осеннее время настоятельно рекомендуется контролировать состояние крыши, следить за тем, чтобы на ней не появлялись видимые повреждения – своевременно приступать к их устранению.
- Для избавления от листьев, веток, снежных осадков и другого мусора, скопившегося на кровле, лучше пользоваться мягкой щеткой. Ни в коем случае нельзя применять лопаты, совки и иные инструменты, оснащенные острой стальной рабочей частью.
- Для организации максимально эффективного отвода воды с кровли, осуществляйте своевременную очистку водостоков и желобов от мусора.
- В случае скапливания большого объема снегом, стоит удалять его послойно, дабы не деформировать кровлю.
- Если вы обнаружили какие-либо повреждения на кровле, выясните причины, из-за которых они возникли. Сначала избавьтесь от причины деформации, а уже после этого выполните ремонт.
- Ни в коем случае нельзя ходить по мягкой кровле, если температура воздуха на улице превышает 30℃, так как с большой долей вероятности вы повредите наружный защитный слой кровельного покрытия.
Структура и состав мягкой черепицы
В качестве основы для производства гибкой черепицы используют стеклохолст, предварительно пропитанный битумом с водоотталкивающими свойствами. Битум является продуктом переработки нефти, что оказывает большое влияние на формирование стоимости готового материала.
Основные свойства гибкой черепицы определяются качеством используемого сырья. Из высококачественного стеклохолста получается прочный материал с высокой устойчивостью к разрывам и механическим повреждениям.
Для производства стеклохолста используются волокна, состоящие из кварцевого песка, извести, глины и соды. Такие компоненты позволяют получить вещество, отвечающее экологическим нормам, устойчивое к горению и температурным перепадам. Полученный материал скатывают в рулоны, которые направляются на следующий этап производства кровельного покрытия. Также изолирующее покрытие может быть изготовлено из древесной стружки или вторично переработанного картона.
Вначале рулоны готового полотна поступают в петлеобразователь, где создается резерв на случай аварийной остановки, чтобы обеспечить бесперебойную подачу материала.
Первый этап производства предполагает пропитку основы расплавленным модифицированным битумом, для этого основу направляют в специальный аппарат, который называется сатуратор.
Пластичность и эластичность материала при любой температуре достигается за счет ввода специальных полимерных веществ – модификаторов. Эти добавки имеют свойство удерживать влагу, поэтому готовый материал характеризуется влагонепроницаемостью, устойчивостью к плавлению от высокой температуры, растрескиванию и отсутствием неприятного запаха. Для повышения гибкости готовых изделий наносят дополнительный слой густого битума с примесью извести.
На поверхность немного подсохшего битума наносят минеральные гранулы, сланцевую или базальтовую крошку, нижнюю часть защищают полиэтиленовой пленкой. Добавление минералов, имеющих различные оттенки, позволяет получить продукцию с эксклюзивным внешним видом, защищенную от ультрафиолета. Такое покрытие отлично функционирует на протяжении нескольких десятков лет. При добавлении в красящий состав меди препятствует распространению мха и лишайников.
Защита нижней части полиэтиленом не допускает склеивание готовых изделий в пачках, аналогичный результат получается при посыпке поверхностей молотым известняком. Следующим этапом производства является охлаждение материала, для этой цели пласты направляют в охлажденный барабан с холодной водой. Затем на нижнюю часть полотна наносят полоски битума, которые при нагревании солнечными лучами расплавляются и склеивают полоски друг с другом. В результате образуется прочная единая поверхность.
Режут полотно на части определенного размера на завершающем этапе производства, основное внимание при этом уделяется вырезанию нижнего края. В этой части плитка может быть выполнена в форме овала, прямоугольника, треугольника, волны и другого. Плитка гибкой черепицы чаще всего имеет стандартные размеры: длина 1 метр, высота 0,33 метра.
С производственного конвейера готовый материал доставляют в упаковочный цех, здесь плитки фасуют в коробки по 10-25 единиц. В среднем одной коробки бывает достаточно, чтобы покрыть площадь крыши до 3 м2.
Устройство кровли из гибкой черепицы на основе стеклохолста высокого качества гарантирует надежную защиту на протяжении нескольких десятков лет. В то же время дешевые аналоги требуют ремонта уже через 5-7 лет, поэтому в большинстве случаев используются в качестве временных покрытий для кровли.
Как покрыть кровлю мягкой черепицей
Монтаж нужно выполнять, когда на улице безветренно и сухо. При укладке на ранее эксплуатируемый стропильный каркас сначала проверяют состояние деревянных элементов и меняют те, которые деформировались или сгнили.
Монтажные работы выполняют в определенном порядке:
- Используя заранее подготовленный чертеж мягкой кровли, мелом размечают поверхность ската горизонтальными полосками, отмечая расположение рядов черепицы.
- Укладку начинают осуществлять от нижней части ската, фиксируя кровельное покрытие особыми гвоздями. Если крепление производят благодаря самоклеящемуся слою, нужно удалить с плитки защитную пленку и прижать изделие к основанию. Гвозди вбивают не ближе 2,5 сантиметров от края, вровень с поверхностью черепицы.
- Следующий ряд начинают делать с левой стороны. От плитки слева отрезают 143 миллиметра, смещая рисунок по диагонали.
- Чтобы начать укладку третьего ряда, от изделия с левого края удаляют фрагмент длиной286 миллиметров, чтобы узор материала сдвинулся в диагональном направлении.
- После завершения работы, оформляют коньковым элементом конек и ендовы узлы примыкания, имеющие вертикальную поверхность.
Для обеспечения правильного функционирования кровли из битумной черепицы и для недопущения «парникового эффекта» следует обустроить вентиляционную систему и тем самым исключить загнивание стропильной конструкции.
Как построить плоскую крышу: технология монтажа и рекомендации
Такой вариант обустройства верхней части здания применяется, как правило, при возведении «многоэтажек», а также различных административных, производственных, складских и некоторых других построек: павильоны, демонстрационные залы и тому подобное. Несмотря на то, что у плоской крыши есть ряд недостатков, это не снижает популярности подобной конструкции, в том числе, и в частном домостроении.
Преимущества плоских крыш
, монтаж плоской крыши вполне можно проводить самостоятельно, а не приглашать помощников или нанимать профессионалов, как например, при сооружении крыши сложной конфигурации (полувальмовой, четырехскатной и тому подобное). Следовательно, их работу оплачивать не придется (речь не идет о больших площадях, где в одиночку справиться будет проблематично).
, строительство такой крыши дает значительную экономию как по материалам (деньгам), так и по времени (площадь покрытия значительно меньше, чем при оборудовании скатной). Не придется производить многочисленные расчеты или заказывать проект (что обойдется недешево), собирать сложную систему стропил, устанавливать укосины, нарожники и так далее. Кроме того, не существует каких-либо ограничений по выбору вида кровельного покрытия.
, плоскую поверхность значительно проще обслуживать и ремонтировать, что также в перспективе дает ощутимую экономию.
, возможность выбора вариантов обустройства. Плоская крыша может или служить лишь традиционным «покрытием» для дома, или быть используемой (инверсионной). Например, на ней монтируются теплицы, летние сады, солярии и тому подобное. Устраиваются даже вертолетные площадки. Это полностью компенсирует неудобство из-за отсутствия мансардного помещения.
Технология укладки мягкой кровли вокруг дымоотводящих труб
Монтаж мягкой кровли вокруг дымоотводящих и вентиляционных труб осуществляется согласно особой технологии. Для этого из ендового ковра изготавливают специальную выкройку.
Ее нужно согнуть и надрезать, следуя определенной инструкции:
- сначала производят монтаж лицевой выкройки, заводя ее над мягкой кровлей;
- далее прокладывают левую и правую выкройку, помещая их под кровлю;
- в самом конце производят монтаж задней стороны выкройки;
- для выполнения герметизации швов применяют битум или специальную мастику;
- лучше, если вся кровля изготавливается каскадом для наилучшей герметизации и защиты от попадания влаги.
Укладка коньковой черепицы
В первую очередь необходимо подготовить подмости. Они упрощают выполнение монтажных работ с кровельным коньком.
Монтаж битумной черепицы осуществляется внахлест. Для фиксации каждого гонта нужно использовать по 4 гвоздя. Нахлест кровельного материала должен составлять примерно 5 сантиметров. Важно отметить, что монтаж коньковой черепицы выполняется только после укладки рядовой.
Чтобы получить коньковую черепицу, необходимо разрезать карнизную по местам перфорации. Затем нужно согнуть каждый элемент и уложить короткой частью по кровельному коньку.
Типы кровельных материалов
Важно также правильно выбрать кровельный материал, который хорошо справится с зимним строительством. В сегменте мягкой кровли различают несколько типов материалов, с которыми можно работать:
- Рулонные материалы, такие как рубероид, традиционно находятся в самом низком ценовом сегменте, однако, успешно справляются со своей задачей и широко применяются в строительстве.
- Полимерные рулонные материалы – это относительно новый тип кровельных материалов, которые изготавливаются из специальных полимеров и имеют повышенную прочность.
- Битумная черепица – самый прочный и эстетичный материал, продается в виде листов, которые необходимо правильно уложить между стропилами. Черепица является самым дорогим и требовательным к соблюдению правил эксплуатации материалом.
Каждый из указанных видов может успешно применяться в зимнем строительстве, с той лишь разницей, что в холодное время года придется более тщательно выбирать производителя и внимательно изучать свойства материала на морозе.
Укладка рулонной кровли
Рулонный материал, который еще называют евроруберодиом, укладывается преимущественно на плоских крышах, хотя его иногда можно встретить и на скатных под небольшим уклоном.
Технология монтажа выглядит следующим образом.
Монтаж еврорубероида
Шаг 1. После раскатки рулона все складки выравниваются и материал натягивается.
Шаг 2. Одна сторона рубероида нагревается специальной горелкой до тех пор, пока не расплавится специальный индикатор.
Шаг 3. После этого сторона приклеивается к основанию. Когда материал остынет, рулон вновь скатывают до места фиксации.
Шаг 4. Проводится наплавление и постепенное раскатывание рубероида. При этом нужно придерживаться определенных правил.
- Рубероид наплавляется с нахлестом в 5 см. Для этого по всей длине наносится специальная ориентировочная полоска.
- Нельзя перегревать материал, иначе тот испортится, потеряет способность к приклеиванию.
- Качественный наплавленный материал должен быть однородным – без пустот, темных пятен и т. д.
Места стыков с другими поверхностями обрабатываются битумной мастикой, которая после высыхания будет иметь те же свойства, что и еврорубероид.
Монтаж еврорубероида
Видео – Монтаж еврорубероида
Читайте полезную информацию в нашей новой статье — «Мягкая кровля или металлочерепица: что лучше выбрать?».
Разновидности мягкой кровли
Зачастую в качестве кровельного покрытия используются следующие виды кровли:
- рулонная мягкая кровля – производится на основе полимеров или изола, что повышает ее устойчивость к деформации, гниению и пагубному воздействию окружающей среды;
Мягкая рулонная кровля
Битумная черепица
Техноэласт
Внимание! Если верхний слой крыши сниматься не будет, то при покупке мягкой кровли следует уточнить, совместима ли она с материалом, из которого изготовлена конструкция.
Укладка карнизной мягкой черепицы
Карнизную черепицу следует укладывать на планки, предварительно установленные на кровельных свесах. Фиксация кровельного материала осуществляется посредством оцинкованных гвоздей. Их следует забивать в нижний и верхний край материала. При этом отступ от краев должен составлять 25 миллиметров.
Для экономии денег можно вместо карнизной черепицы установить рядовую. Однако в этом случае придется выкраивать черепицу. Для этого нужно будет обрезать лепестки гонта. Укладка материала в такой ситуации осуществляется встык на расстоянии 20 миллиметров от свеса.
Характеристика мягкой кровли
Мягкую кровлю также иногда называют битумной черепицей, поскольку его основу составляет битум. Однако не нужно пренебрежительно относиться к этому материалу. Он не имеет практически ничего общего с рубероидом. Мягкая кровля – это прочный кровельный материал, имеющий длительный срок службы. Она намного прочнее традиционных рулонных кровельных материалов.
Битумная кровля изготавливается с применением новейших технологий. Поэтому она имеет много преимуществ. Такой материал устойчив не только к высоким температурам, но и к низким.
Мягкая черепица «Шинглас» производится . Эксплуатационный срок такой черепицы составляет 10 – 55 лет. Кровля, выполненная из современной мягкой черепицы не рвется, а также не утрачивает свои свойства при перепадах температуры. При изготовлении в материал добавляют всевозможные модификаторы, которые повышают его прочность на изгиб.
Также мягкая черепица имеет следующие особенности:
- В процессе изготовления черепицы битум расплавляют с помощью кислорода. Благодаря этому температура плавления достигла ста десяти градусов по Цельсию.
- Гибкая черепица армируется с помощью стекловолокна. За счет этого материал становится более прочным.
- В состав верхнего слоя материала входит каменная посыпка. Она выполняет декоративную и защитную функцию.
Очевидно, гибкая черепица представляет собой прочный и долговечный материал. Укладывать и эксплуатировать такую черепицу совсем не трудно. Однако для того, чтобы правильно выполнить монтаж мягкой кровли, необходимо тщательно разобрать основные этапы работ.
Важность прокладочного слоя
Подкладка представляет собой особый битумный материал. Его монтируют по периметру всей крыши.
Укладку следует осуществлять снизу-вверх. Начинать нужно от кровельных карнизов. В ходе монтажа материала выполняется нахлест величиной 10 сантиметров. В качестве крепежей применяются обычные гвозди. Их следует вбивать каждые 20 сантиметров.
Если угол уклона крыши не превышает 18 градусов, то подкладочный материал следует крепить только на свесах карнизов, коньке, месте стыка со стенкой и возле дымоходной трубы.
Если наклон крыши не превышает 12 градусов, то укладывать мягкую кровлю не желательно.
Преимущества мягкой черепицы
Гибкая черепица обладает несколькими существенными преимуществами перед другими кровельными материалами:
- Способность в значительной степени снижать уровень шума.
- Возможность эксплуатации при любых погодных условиях.
- Устойчивость к проникновению влаги благодаря низкой пористости поверхности.
- Легкий монтаж без использования специальных инструментов.
- Экономный расход.
- Незначительная масса, не требующая усиленного основания для укладки.
- Долговечность.
- Устойчивость к образованию очагов коррозии и гнили.
- Создание герметичной поверхности.
- Безупречная эксплуатация при высокой и низкой температуре воздуха.
- Устойчивость к возгоранию и способность некоторое время сдерживать открытый огонь.
- Низкая цена.
- Большой выбор цвета, формы и размеров.
- Возможность монтажа на крышах любой формы.
Подготовка основания
Мягкий характер материала предъявляет особые требования к подготовке основания – оно должно быть сплошным, обеспечивать достаточный уровень жесткости. Чаще всего для этих целей используют плиты OSB, влагостойкую фанеру или обрезную доску.
При монтаже сплошного основания из OSB или фанеры предусматривают зазор между швами листов до 2 мм – для теплового расширения материала. В этом случае при нагреве или охлаждении поверхность крыша останется ровной.
Для монтажа мягкой кровли необходимы следующие материалы:
Для крепежа элементов и их подгонки необходимы:
- молоток;
- строительный нож;
- мастика и герметик;
- оцинкованные гвозди для мягкой черепицы с широкими шляпками.
depositphotos
Устройство ендовы
При устройстве ендовы полоса ковра шириной около 30–40 см (по 15–20 см по обе стороны от ее оси) остается открытой.
Сначала скат крыши полностью покрывают черепицей, выкладывая его последовательными рядами от карниза до конька. Возле ендовы оставляют черепицу незакрепленной, с неснятой пленкой на нижнем слое.
Затем приступают к устройству ендовы, аккуратно обрезая гонты кровельным ножом, одновременно удаляя неснятую ранее защитную пленку. Предварительно под гонты подкладывают лист жесткого материала, чтобы не повредить нижележащий ковер.
По краям черепицы наносится тонкий слой битумной мастики – для фиксации к ендовому ковру.
youtube
Дышащая кровля
Некоторым жильцам частных домов не посчастливилось стать яркими примерами пренебрежения вентиляционными системами. Именно такие люди, больше не веря никому, начали создавать дышащие кровли. Их структура позволяет без проблем удалять конденсат, который уже надоел всем жителям России. Он образуется за счет существенного перепада температур, а они встречаются практически везде. В результате этого появляющаяся на элементах кровли влага попросту ее разрушает.
Если вы не знали, то небольшое количество влаги может снизить характеристики утеплительных плит более чем наполовину. После удаления ее из данных слоев материал уже не получит прежних свойств и будет существенно хуже выполнять своё назначение. Помимо него страдает внешняя поверхность кровли, это особенно заметно, когда после дождя с поверхности испаряется вода
Дышащая кровля может избавить вас от этой проблемы навсегда и вот ее преимущества:
- Создать такую кровлю можно без демонтажа старого настила. В качестве подготовительных работ газовой горелкой расплавляют все старое покрытие
- Укладываемый поверх слой будет нивелировать всю плоскость. Благодаря этому атмосферные осадки не будут задерживаться
- Все потраченные деньги на устройство вентилируемой кровли окупятся уже через несколько лет
Если вы решите устраивать данную крышу на свое возводимое здание, то вам необходимо понимать каков принцип работы у вентиляционных систем.
Принцип работы вентиляционной системы
Наверняка, вы знаете довольно много о конденсате. Его изучали еще в школе на уроках физики. Для удаления излишней влаги в помещении применяются аэраторы. Если бы кровля обладала некоторым уклоном, то задуваемый ветер смог бы делать это самостоятельно, но когда речь идет о плоской крыше, то доступ к кровельному пирогу у него закрыт. Искусственная вентиляция, создаваемая аэраторами и дефлекторами, делает эту работу.
Данные приспособления выглядят как небольшие зонтики, снабженные защитными колпаками. Материалом для их производства является пластик или металл. Аэраторы функционируют при помощи разницы в давлении между внутренним помещением и наружным пространством. Их количество рассчитывается исходя из соображений. Одно устройство должно охватывать 25 квадратных метров кровли.
Неважно, какой метод возведения использовался традиционные или инверсионный, все плоские кровли должны быть оборудованы аэраторами
. Иначе конденсат, появляющийся в кровельном пироге, быстро разрушит всю конструкцию и вам потребуется совершать дорогостоящий ремонт.
Ремонт и демонтаж мягкой кровли
Если в процессе эксплуатации мягкой кровли покрытие было по той или иной причине повреждено, то его ремонтируют. Для этого проводят осмотр повреждений и принимают решение о способе их устранения. Небольшие пробоины можно просто залить мастикой, тогда как разрывы и другие дефекты требуют более серьёзного подхода.
Прежде всего, следует очистить повреждённый участок от минеральной крошки. Для этого можно использовать антраценовое или соляровое масло, которое наносят на поверхность и сметают посыпку тряпкой или щёткой. Кроме всего прочего, это смягчит материал перед ремонтными работами.
- Небольшие дефекты устраняют при помощи обычной заплаты. Она должна перекрывать повреждённый участок не менее чем на 10 см с каждой стороны. Для фиксации используется мастика, которой тщательно промазывают как заплату, так и место, на которую она будет наложена. Если же повреждение касается не только верхнего покрытия, но и подкладочного слоя, то этот вариант не подходит.
Для ремонта серьёзных повреждений необходимо всегда иметь под рукой несколько целых гонтов мягкой кровли
Чтобы избежать плавления мастики и повышенного износа мягкого покрытия, следует после каждого ремонта восстанавливать слой посыпки. Для этого можно использовать крупный речной песок, который можно просеять на мелкое сито. Излишки посыпки можно не удалять — со временем их смоет дождём и унесёт ветром.
Отслужившую свой срок мягкую кровлю демонтировать несложно. Для этого выбирают прохладное время года с температурой наружного воздуха не выше 20 °С — важно, чтобы мастика оставалась твёрдой. Кровельный материал начинают снимать от конька, продвигаясь к карнизам. После удаления черепицы от основания отделяют подкладку, после чего демонтируют настил, а также слои гидро- и теплоизоляции. Что касается рулонной наплавляемой мягкой кровли, то её демонтировать намного сложнее — придётся использовать штроборезку и вырубать пласты материала кровельным топором.
Зная основные моменты технологии, монтаж мягкой кровли сможет выполнить даже начинающий. Конечно, в рамках одной статьи невозможно рассказать обо всех нюансах и хитростях этой работы — в любом деле нужен опыт. И тем не менее, соблюдая правила монтажа и прислушиваясь к рекомендациям опытных кровельщиков, соорудить кровлю вполне можно и собственноручно.
Укладка гибкой черепицы
Перед началом работ материал готовят заранее, одновременно вскрыв несколько упаковок мягкой черепицы. Делается это с целью исключить резкие цветовые переходы при возможном несовпадении оттенков покрытия из разных пачек: при монтаже гонты берут вперемешку из нескольких упаковок.
Монтаж карнизного ряда и первого листа черепицы
Самоклеящуюся карнизную полосу кладут вдоль свеса, отступив 2 см от края. Последующие полосы располагают стык в стык и фиксируются при помощи гвоздей. При дальнейшем монтаже места крепления закрываются рядовой черепицей.
Порядок укладки первого ряда черепицы следующий: начинают работы от центра карниза, последовательно идут в направлении торцов. Гонты первого ряда кладут таким образом, чтобы выступы-лепестки закрывали стыки листов карнизной полосы и шляпки гвоздей.
Перед монтажом мягкой черепицы нужно удалить защитную пленку с нижней стороны гонта.
Гвозди в гонты забивают по краям и над вырезами – на одну деталь достаточно четырех кровельных гвоздей. При величине уклона крыши более 45° понадобится еще два гвоздя на каждый гонт – всего 6 (для добавочного крепления по верхним углам).
Укладка последующих рядов
Каждый последующий ряд битумной черепицы фиксируют в шахматном порядке: чтобы середина лепестков приходилась на среднюю линию выреза предыдущего ряда. Лепестки-выступы гонтов обязательно должны закрывать крепежные элементы и места стыков. На торцах скатов мягкую кровлю обрезают при помощи ножа, а к торцевой планке ее приклеивают тонким слоем битумной мастики.
Монтаж ребер скатов
Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями — по два на каждую сторону.
ТЕХНОНИКОЛЬ
Эти места в последующем закрываются нахлестами длиной 3-5 см из верхних гонтов. Тыльная часть коньковой черепицы в местах отсутствия самоклеящегося слоя промазывается мастикой.
Кровельные нагрузки
Большинство застройщиков оборудуют кровельную плоскость под свои нужды. Такое решение является довольно эффективным, например, если вы творческий человек и хотите большое помещение для своей деятельности, то перенесите свою мастерскую на крышу. Если вы не создаете никаких поделок, то на кровле можно просто полежать или обустроить там бассейн. Конечно, для таких манипуляций понадобятся тщательные расчеты, дабы кровельная система попросту не разрушилась.
Неэксплуатируемая плоская кровля
На сегодняшний день застройщики еще с недоверием относятся к эксплуатации кровель. Впрочем, причиной этому может быть недостаток денежных средств, но не думаю, что на это требуется большое количество финансов.
Структура неэксплуатируемой кровли имеет лишь несколько слоев, и их укладка по карману каждому. Для плоской кровли очень часто используются ПВХ мембраны. Работа с ними не вызывает осложнений и производить ее настил можно в любое время года. Даже если влага попала на теплоизоляционные плиты, то благодаря мембране она без проблем выведется с кровельного пирога. Весь процесс укладки проводится без каких-либо опасных инструментов. Для соединения полотен в монолитную поверхность используется тепловая сварка без открытого огня.
Стоит понимать, что существует множество альтернатив для покрытия плоских крыш. Например, битумная мастика. Она наносится сразу поверх изоляции. В состав данного продукта входят полиуретановые водоотталкивающие смолы, поэтому вся поверхность будет находиться под надежной защитой. Жидкая мастика вскоре приобретает поверхность схожую с резиной. Она без проблем справляется со всеми механическими повреждениями и надежно выполняет свои функции. Как вы поняли, ремонт данной поверхности не составляет никакого труда. Достаточно лишь разогреть мастику и замазать ей поврежденный участок.
Наплавляемые поверхности являются самыми популярными покрытиями неэксплуатируемой крыши. Свою популярность она заработала своей дешевизной. В данный вид входит рубероид. Этот материал является экологичным материалом, ведь в него входит обычная целлюлоза. Срок эксплуатации рубероида составляет всего 10 лет, но его можно без проблем продлить. Для этого необходимо нанести новый материал на старое основание. Современные методы производства породили новые виды наплавляемых покрытий. Благодаря этому вместе эксплуатационным периодом увеличились и гидроизоляционные свойства.
Эксплуатируемая кровля
Обустройство эксплуатируемой кровли – гораздо затратное по времени мероприятие. Цена на ее создание будет зависеть от того, что именно вы хотите на ней увидеть. Как правило, многие застройщики разводят на крыше своего дома небольшой сад или лужайку, на которой можно полежать и отвлечься от суеты. В странах Европы можно встретить уникальное жилье, на крыше которого красуется бассейн или тренажерный уголок.
По строительным нормам, которые прописаны в СНиП необходимо позаботиться о безопасности. Впрочем, наверняка вам самим не захочется резко оказаться на первом этаже, когда вы загораете на кровельной лужайке. Эксплуатируемая кровля имеет ряд существенных отличий по сравнению с неэксплуатируемой. Например, наличие стяжки поверх гидроизоляционного слоя. Она не позволит деформироваться нижележащим слоям и убережет их от разрушения.
Итак, давайте перейдем к рассмотрению видов плоской кровли.
Термическое наплавление мягкой кровли
- Выполняется методом нагревания битумных материалов и наклеиванием их на основание крыши, предварительно пропитанное праймером.
- Для устройства наплавляемой кровли применяется газового оборудование или солярочная установка.
- В качестве основания крыши может служить цементная стяжка, шифер плоского типа или металлические листы.
Инструменты и материалы для работы
Мягкая кровля монтаж : инструмент и материал
Для работы потребуются:
- нож с тонким лезвием (на толстое лезвие сильнее налипает смолистая основа мягкой кровли);
- молоток, пистолет для гвоздей, шуруповерт — в зависимости от используемых метиз;
- паяльная лампа для смоления крыш — при использовании рубероида для покрытия кровли;
- герметик, битумная мастика или другие клеящие материалы;
- кровельные гвозди, шурупы;
- рабочие перчатки;
- при необходимости — страховочные веревки и другие элементы техники безопасности.
Что такое мягкая черепица
Название условно. Материал скорее представляет собой листы из стекловолокна, пропитанного битумным вяжущим с добавлением резины. Особенности состава диктуют некоторые требования при производстве строительных работ и эксплуатации. Лист покрытия называется гонт.
Структура мягкой черепицы
Для повышения защитных свойств лицевая поверхность посыпается крошкой из камня. Это позволяет материалу приобрести большую устойчивость к механическим повреждениям. К преимуществам использования мягкой черепицы для покрытия кровли своими руками можно отнести следующие характеристики:
Преимущества мягкой черепицы
Устройство кровли.
Устройство кровли занимает важное место в зданиях, и оно должно быть естественно прочным. Сооружение стоит вечно, если кровельное покрытие, подвергающееся атмосферным воздействиям, будет оборудовано качественно. Главные качества в устройстве кровли – это:
- Водонепроницаемость.
- Водо- и термостойкость.
- Непродуваемость.
- Прочность.
При выборе устройства кровли требуется обращать внимание на качество продукции, чтобы в дальнейшем не пришлось платить на дорогостоящие ремонты кровли большое количество денег.
Существуют разные виды устройства кровли
По типу конструкции устройства кровли делятся:
- Плоская
- Скатная
Плоское — это устройство кровли с уклоном <12°. Уклон всегда должен присутствовать, чтобы с кровли могли скатываться различные виды осадков. Наиболее популярен скатный тип крыш, так как в плоском типе происходит застаивание воды, а это очень проблематично.
Существуют различные виды кровельных покрытий:
• Органический – это полимеры, модифицированный битум, дерево, деготь. Это устройство кровли требует соблюдения правил пожарной безопасности, т.к. легко подчиняется отрицательному воздействию солнца и влаги. Срок службы органического устройства кровли от 5 до 30 лет.
• Силикатный – это черепица, асбестоцемент. Этот вид устройства кровли стойкий к свету и влаге, а также способен к замораживанию и размораживанию. В достаточно мягких условиях климата срок службы силикатных кровельных покрытий большой, по сравнению с органическим.
• Металлический – это сталь с антикоррозионным покрытием, цинк, медь. Срок службы от 30 до 50 лет.
Способы укладки устройства кровли делятся:
- мастичные;
- листовые;
- рулонные;
- мембранные;
- наборные.
Металлическая профилированная или плоская кровля (в основном из цветных металлов: алюминия, меди, цинк-титанового сплава (Д-цинка)) создается как в виде листов, так и рулонов. Мягкая кровля бывает из крупных полотнищ-мембран, рулонная, штучная, мастичная. Она представляет собой многослойное покрытие. Наиболее применимо штучное устройство кровли в отличие от рулонного, т.к. оно не деформируется и его не нужно разматывать. Также в штучном устройстве не присутствует напряжение, которое бы привело к некачественности покрытия.
При выборе материала для кровли следует обратить внимание на все факторы:
1. Постоянная нагрузка на кровлю.
2. Архитектурное решение от особенностей сооружения.
3. Огнестойкость и долговечность здания.
Черепица — это устройство кровли изготовленное из силикатных, органических и конечно же металлических материалов. Существует 6 видов черепиц:
- керамическая
- плоская (без пазов)
- ленточная
- «римская» или обычная для плоской кровли
- S-образная
- желобчатая (типа «монах»)
Шифер также многообразен и имеет свои виды:
- искусственный (асбестоцементный, российский или «еврошифер»)
- природный
- керамический
Срок службы шифера 10 лет.
Устройство кровли.
Стропильная система – это самая важная опора для кровли. В состав стропильной системы входят: несущий слои, тепло-, водо-, пароизоляционные слои и защитные покрытия.
Техника монтажа зависит от материала кровли. Наиболее распространенные покупателями материалы – это мягкая кровля, кровля из черепицы (черепица, металлочерепица, керамическая черепица, цементно-песчаная черепица, композитная черепица), кровля из профнастила, кровля из поликарбоната, кровля из битумных волнистых листов, фальцевая кровля. Далее рассмотрим все подробно.
Устройство мягкой кровли.
Мягкая кровля включает в себя рулонные покрытия, плоскую мембранную кровлю, а также мягкую черепицу. У всех веществ уникальная гибкость и органические материалы. Мягкая кровля по своей природе сложная и ее изготавливают из многих слоев, чтобы защитить от внешних факторов. Она имеет уникальный дизайн, легко устанавливается.
По параметрам мягкая кровля дешевая и универсальная. Применяется она для разных видов сооружений. Если присутствует любой уклон, то используют рулонную или же плоскую мембранную кровлю, что нельзя сказать о мягкой черепице ее используют только на скатных крышах. Мягкую черепицу укладывают на большой слой влагостойкой фанеры. Стоимость мягкой кровли от 5$ за м2.
Устройство кровли из черепицы.
Черепица изготавливается из разных материалов, которые укладываются внахлест на обрешетку. Если черепица тяжелая, то скат должен быть меньше. Черепица не применятся, если кровля плоская.Срок службы черепицы 20-30 лет.
Металлочерепица. Усовершенствованная металлочерепица состоит из стальных профильных пластин с защищенным полимерным покрытием. Она легка в монтаже, устойчива к атмосферным осадкам, легка в транспортировке. Срок действия такой черепицы 20-30 лет. Цена металлочерепицы от 7$ за м2.
Керамическая черепица. Поскольку в данный момент эта черепица стоит дорого, то ее используют лишь в 5-10% сооружениях, коммерческих постройках, а также в частных домах. Она намного тяжелее металлочерепицы, поэтому у нее и присутствуют повышенные требования. Преимущества ее: срок эксплуатации до 100 лет, наивысшие эстетические качества, соответствует экологическим характеристикам. Стоимость керамической черепицы от 12$ за м2.
Цементно-песчаная черепица. Наиболее распространенная, так как стоит не дорого. Весит намного меньше других, имеет разновидности цветов, сохраняет преимущества керамической черепицы.Также она морозостойкая и устойчивая к атмосферным осадкам. Цена цементно-песчаной черепицы от 9$ за м2.
Композитная черепица. Это смесь 2-х черепиц металлической и керамической, их положительные свойства, также она имеет многослойное покрытие. Слой из алюмоцинка и базальтового напыления накладывается на стальную основу пластины композитной черепицы. Следовательно, полученное прочное легкое покрытие, лучше керамической черепицы. Срок службы этой черепицы 35-50 лет. По качеству черепица оказывает положительные отзывы клиентов при покупке ее. Стоимость композитной черепицы от 25$ за м2.
Устройство кровли из профнастила.
В свою очередь профнастил – это лист оцинкованной стали, покрытый полимерами и краской. Укладка покрытия из профнастила происходит на деревянной обрешетке, покрытой паро- и гидроизоляцией. Профнастил прочен при изгибе, также у него большой срок эксплуатации, он легок в монтаже. Не применяется на плоских крышах. Цена от 5$ за м2.
Устройство кровли из поликарбоната .
Поликарбонатные кровли – это прозрачные кровли. Они используются, когда на последнем этаже требуется много света. Этот вид кровли устанавливают на металлические или деревянные каркасы и используют резиновые подкладки. Модель кровли может быть разнообразной. Допустимый уклон 5°.
Устройство кровли из битумных, волнистых листов.
Волнистые битумные листы применяют в строительстве дач, подсобных помещений. При повреждении крыши из шифера применяют битумные волнистые листы, которые легко демонтируют старое покрытие. Эти листы закрепляются специальными гвоздями, также легко режутся пилой. Цена волнистых битумных листов от 5$ за м2.
Устройство фальцевой кровли.
Герметически прочная кровля, которая складывается из фальц-панелей. Она легка в укладке и очень проста. Фальцевую кровлю нужно утеплять, т.к. она имеет высокую теплопроводность. Дорогостоящим покрытием для фальцевой кровли является медь, ее стоимость от 60$ за м2. Не дорогим является оцинкованная сталь, ее цена от 10$ за м2.
Стоимость «крыши на века».
Окончательная стоимость кровли состоит из: затрат на все материалы с доставкой и стоимостью работ по устройству кровли. В дополнение идут строительные материалы (утеплители, мембраны, крепежи, фанеры), за которые вы отдельно доплачиваете.
Холодная кровля из мягкой черепицы
При строительстве загородного дома и проектировании крыши необходимо определиться с использованием подкровельного пространства. Если форма и размеры помещения не позволяет сделать полноценную мансарду или есть желание сэкономить на утеплении, ваш выбор — холодный чердак.
Мягкая черепица подходит для скатных крыш любой формы с углом наклона больше 12 градусов. Надежность и долговечность покрытия зависит от соблюдения технологии монтажа.
Состав кровельного пирога
Современная крыша — это многослойная конструкция из материалов различного назначения.
Холодная кровля имеет такое строение:
Мягкая черепица – верхний слой кровельного пирога. Выпускается в виде отдельных полос (гонтов) с фигурной нарезкой. В основе материала: стеклоткань, стеклохолст или картон, пропитанный битумом с различными полимерными добавками. Это придает материалу эластичность на морозе и снижает текучесть на жаре.
Нижняя часть самоклеящаяся, покрыта защитной пленкой. Верхняя – цветная гранулированная посыпка.
Правильно уложенная мягкая черепица образует герметичное покрытие, которое устойчиво к атмосферным осадкам, обладает низкой теплопроводностью и защищает от шума.
Подкладочный ковер — компенсирует неровности основания и служит дополнительным гидроизоляционным слоем для защиты основания от влаги при повреждении верхнего покрытия.
Состоит из стеклохолста или других полимерных волокон, которые пропитывают битумно-полимерной смесью и посыпают мелким песком с двух сторон, чтобы материал не склеивался при транспортировке и хранении.
Основание для укладки мягкой черепицы должно быть ровным и прочным. Для этого используют плиты ОСБ-3 или влагостойкую фанеру. Толщину выбирают в зависимости от шага стропил и снеговой нагрузки в регионе, в котором ведется строительство.
Обрешетка — выполняется из обрезной доски, толщиной 25 — 30 мм. Крепится непосредственно к стропилам или контробрешетке, служит основанием для укладки плит ОСБ-3 или фанеры.
Стропила являются основной несущей частью кровли. Их изготавливают из бруса или доски хвойных пород. Размер зависит от расчетных нагрузок и от типа крыши.
Нужна ли гидроизоляция для холодной кровли?
Этот вопрос можно часто встретить на профильных форумах. И ответ на него зависит от ряда факторов:
Если в будущем вы захотите утеплить крышу, гидроизоляционную пленку лучше смонтировать заранее. Это избавит от масштабных работ в дальнейшем, сэкономит время и деньги.
Если вентиляция кровли будет осуществляться через коньковый аэратор, специалисты рекомендуют использовать гидроизоляцию для защиты подкровельного пространства от попадания влаги и снега.
Во всех остальных случаях, при наличии хорошего проветривания, гидроизоляционная пленка не нужна.
Для вентиляции чердачного пространства используют слуховые окна с решетками, через которые поступает воздух. Их располагают на противоположных фронтонах, на разном уровне относительно друг друга.
depositphotos
Порядок монтажа основных элементов
Если кровельный пирог без гидроизоляции, шаг 1-й и 2-й можно пропустить.
Шаг 1. На стропила укладывается гидроизоляционная пленка или мембрана снизу-вверх параллельно карнизу с нахлестом 10 — 15 см и фиксируется при помощи строительного степлера. Стыки проклеиваются специальной лентой.
Шаг 2. На стропила прибивается контробрешетка из бруса 50 х 50 мм.
Шаг 3. Обрешетку крепят горизонтально с шагом 25-30 см, усиливая в местах возможного скопления снега и ендовах.
Шаг 4. Основание из плит ОСП или фанеры укладывают с разбежкой (в шахматном порядке), чтобы места стыков находились на стропилах. Между плитами следует оставить зазор 1-2 мм. При таком способе укладки при температурных расширениях материал не будет деформироваться.
Шаг 5. Подкладочный ковер служит дополнительным слоем защиты и позволяет увеличить срок службы кровли. Он раскатывается по всей поверхности основания и фиксируется при помощи мастики или кровельных гвоздей.
Шаг 6. Установка карнизных планок и монтаж мягкой черепицы. Подробнее об этом читайте в отдельной статье.
Кровля является важной составляющей дома. От правильного выбора материалов и качества проведения строительных работ зависит срок эксплуатации всего строения и комфорт для жизни жильцов.
Пирог кровли под мягкую черепицу — основательно подходим к вопросу утепления и гидроизоляции крыши
Мягкая (битумная) черепица – это сравнительно новый строительный материал. Ее основой является стеклохолст, с двух сторон пропитываемый битумом.
Такая конструкция обеспечивает материалу огнеупорность, влагостойкость и эластичность, позволяющую монтировать черепицу на пироги с наличием изгибов и сложных деталей.
При производстве на поверхность черепицы наносится минеральная крошка разных форм и цветов, что создает широкий ассортимент дизайнерских решений.
Особенно уместно использование материала при обустройстве крыш с большими углами наклона скатов.
Кровельный пирог под мягкую кровлю
Этим названием обозначается конструкция мягкой кровли, заполняющая пространство крыши между ее наружной и внутренней гранями, то есть пространство внутри стропильного каркаса. Она состоит из наслоений различных материалов, каждый из которых выполняет свою функцию. Из-за своей слоистости конструкция и имеет название, аналогичное наименованию кулинарного изделия.
Пирог кровли под мягкую черепицу улучшает гидроизоляционные свойства крыши, обеспечивает ее утепление. За каждую из этих функций отвечают отдельные слои, например, для повышения влагостойкости в пирог включается гидроизоляционный слой. Количество составляющих пирога зависит от типа кровли: утепленные крыши требуют прокладки большего числа слоев.
А теперь рассмотрим схему кровли под мягкую черепицу более подробно.
Пирог для холодной крыши
В утеплении крыши нет необходимости в тех случаях, когда хозяева дома не собираются использовать чердачное помещение как жилое. Пирог холодной крыши имеет относительно простую структуру и состоит из шести слоев:
- Черепичное покрытие.
- Подкладочный ковер, усиливающий защитные свойства черепицы и выполняющий функцию гидроизолятора.
- Покрытие из плит ОСП (ориентированно-стружечная плита), разработанных для эксплуатации в условиях высокой влажности.
- Обрешетка.
- Гидроизоляция.
- Стропильный каркас.
Мягкая черепица, в отличие от металлопрофиля, требует наличия дополнительных подкладок, фиксирующих и укрепляющих положение покрытия.
Гидроизоляция нужна для предотвращения образования конденсата во внутреннем пространстве кровли. Она может размещаться не только под обрешеткой, но и перед ней.
Устройство мансардной крыши
Если предполагается использование чердачного помещения для постоянного или временного проживания (то есть обустройство его в мансардное помещение), то теплоизоляция крыши становится необходимым действием. Утеплительный слой увеличивает толщину кровельного пирога и усложняет его установку. Также утепление предполагает проведение пароизоляции, чтобы избежать негативного воздействия внутреннего конденсата помещения на его материалы.
Таким образом, кровельный пирог для мягкой черепицы включает в себя два дополнительных слоя. Завершенная конструкция выглядит так:
пирог мягкой кровли с утеплителем
При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции.
Гидроизоляция и пароизоляция
Если угол ската кровли меньше 18 градусов, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы, области вокруг труб.
Если угол ската больше 18 градусов, то гидроизоляция прокладывается по всей площади кровли.
Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.
Так как мягкая черепица укладывается преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.
Самым качественным из влагостойких материалов является гидроизоляционная мембрана. Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.
- Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой. На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
- Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку. Нахлест между двумя листами материала не должен быть больше 12 см
- Листы скрепляются друг с другом с помощью клейкой ленты.
- Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм. Такие провисания будут улучшать возможности вентиляции кровли.
Пароизоляция тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома, а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.
Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.
гидроизоляция пирога крыши под мягкую кровлю
Пленка крепится к стропилам на оцинкованные гвозди или на скобы. Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции. Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.
Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.
Утепление гибкой черепицы
Несмотря на обеспечение защиты от влаги паро- и гидроизоляцией, материал для утеплителя тоже должен быть достаточно устойчивым к воздействию воды, чтобы он не подвергался порче при малейших протечках защитных слоев.
Также важны такие критерии, как:
- Теплопроводность. Она должна быть максимально низкой.
- Устойчивость формы. Материал не должен деформироваться при малейших воздействиях.
- Низкая плотность. Тяжелый утеплитель будет продавливать стропила и пароизоляцию.
- Устойчивость к температурным перепадам.
- Огнестойкость.
- Экологичность. Если чердак используется как жилое помещение, то важно выбирать материалы, не выделяющие токсинов.
- Звукоизоляция. Мягкая черепица не создает таких сильных шумов, как черепица металлическая, но защита от шума все равно является важным параметром.
Самыми популярными материалами для утепления являются минеральная вата, стекловата, пенополистерол, пеноизол, пенополиуретан. Эти материалы отличаются своей дешевизной и устойчивостью к негативным воздействиям. Но важно обеспечить их хорошую изоляцию от жилого пространства, так как мелкие частицы некоторых видов утеплителей (например, стекловаты) вредны для человека при своем постоянном попадании в его организм.
Утепление мягкой кровли производится в следующем порядке:
- В нижние грани стропил по всем углам вбиваются гвозди на одинаковых расстояниях друг от друга.
- Теплоизоляционный материал слегка сжимается и вставляется в пространство между стропил.
- Между вбитыми гвоздями продеваются и закрепляются шнуры в положении крест-накрест, именно они делают крепление утеплителя надежным.
Вместо шнуров можно использовать реечную деревянную обрешетку, она крепится не диагональным перекрещиванием, а параллельно друг другу с шагом 40 сантиметров.
Утепление черепицы производится по аналогии с другими покрытиями
Теплоизоляция обычно укладывается в два слоя. Блоки утеплителей не должны выступать за нижнюю и верхнюю плоскости стропил, в обратном случае нужно подрезать материалы.
Таковы основные составляющие пирога кровли из мягкой черепицы. Основное его отличие заключается в том, что материал такой кровли обладает хорошей гидроизоляцией, и установка отдельного влагозащитного слоя не является обязательной, но все остальные необходимые элементы аналогичны пирогам других видов черепицы.
Полезное видео
Как выглядит кровельный пирог под гибкую черепицу в видео формате:
Устройство кровли из мягкой черепицы
Мягкая черепица — универсальное кровельное покрытие, которое подходит практически для всех крыш, легко монтируется и красиво смотрится на здании. В этом материале рассмотрим конструкцию и устройство кровли из мягкой черепицы. И разберем нюансы, которые обязательно нужно учесть, приступая к работе.
Мягкая черепица — универсальное кровельное покрытие (Фото 1)
Особенности мягкой черепицы
Мягкая (битумная) черепица — штучный материал для кровли, который производят на основе битума. Он гибкий, не гниет, отталкивает влагу и не подвержен коррозии.
Такое покрытие применимо на крышах любой сложности и конфигурации — скатных (с углом ската 11-13 градусов и более), сводчатых, конусообразных и куполообразных. Причем чем круче угол уклона ската, тем дольше прослужит покрытие. Большинство производителей считают оптимальными 15-45 градусов. Не подойдет покрытие только для плоских крыш и скатных, угол уклона которых меньше 11 градусов.
Элементы гибкой черепицы называются гонтами. Это небольшие фрагменты кровельного рисунка длиной 1 м и шириной около 30 см. Одна сторона гонта имеет фигурный край для имитации керамической черепицы.
Гонты состоят из нескольких слоев. Разные производители могут вносить свои особенности, поэтому рассмотрим их на примере Alta-Roof от компании «Альта-Профиль».
- Основа гонта — стеклохолст, пропитанный окисленным битумом. Он придает изделию гибкость и прочность
- Верхний слой черепицы — базальтовая посыпка, в состав которой в разных пропорциях может входить антрацит и базальт. Она защищает покрытие от механических повреждений, ультрафиолета, продлевает срок эксплуатации и придает ему привлекательный внешний вид.
- Нижний слой гонты — мастичный. Он обеспечивает герметичность покрытия и защиту кровли от воды.
Технология устройства кровли из мягкой черепицы
Эластичное покрытие легко нарезается и монтируется, но требует соблюдения некоторых особенностей. Так, для него обязательно нужно обустроить сплошную обрешетку.
Монтаж мягкой черепицы(фото №2)
Пошагово технологию обустройства кровли можно представить так:
- ➠Установка обрешетки
- ➠Укладка подкровельного ковра
- ➠Монтаж фронтонной и карнизной планки
- ➠Монтаж черепичных гонтов
- ➠Завершающие работы (обустройство отверстий в кровле для антенн, дымохода и коммуникаций).
В зависимости от конфигурации, размеров и сложности крыши технология может несколько отличаться. Далее мы рассмотрим усредненный вариант, который подойдет для большинства несложных кровель.
Шаг 1. Установка обрешетки
Гибкий кровельный материал повторяет все изъяны и неровности поверхности, на которую устанавливается. Значит, для устройства кровли под мягкую черепицу нужно смонтировать сплошную обрешетку из ровных, гладких материалов. Подойдут
- плиты OSB-3;
- листовая влагостойкая фанера ФСФ;
- доски (обрезанные или шпунтованные; к примеру, из хвойных пород древесины влажностью около 20%).
Обратите внимание! Сплошную обрешетку выкладывают в шахматном порядке, оставляя между панелями компенсационный зазор 3-5 мм для температурного расширения материала.
Сперва на стропила параллельно скату крыши устанавливают обрешетку из обрезных досок. Расстояние между ними подбирают соответствующее размерам листовой обрешетки. Каждая панель должна лежать на трех досках: 2 по краям и одна — посередине.
Сплошная обрешетка под мягкую черепицу (фото №3)
Плиты сплошной обрешетки укладывают со смещением, чтобы придать конструкции больше прочности. Между ними оставляют компенсационный зазор (3-5 мм) для обеспечения свободного расширения материалов при нагревании во время летнего солнцепека.
Шаг 2. Установка капельника (карнизной планки)
Установка карнизной планки (фото №4)
Капельник — это металлическая планка, которая монтируется на карнизный свес для его механического усиления и защиты деревянных элементов кровли от дождевой и талой воды. Благодаря капельнику вода с крыши будет стекать в водосточную систему, установленную под карнизом.
Конструктивно капельник — это уголок с шириной полок от 15 до 25 см и длиной около 3 м. Их крепят внахлест при помощи кровельных гвоздей, которые забивают зигзагообразно. Расстояние между креплениями должно быть 15 см.
Шаг 3. Монтаж подкладочного ковра
Готовую обрешетку застилают подкладочным (подкровельным) ковром из битумно-полимерного материала.
Укладка подкровельного ковра (фото №5)
Для чего он нужен? Выровнять поверхность обрешетки перед укладкой черепичных гонтов, улучшить гидроизоляционные свойства кровельного «пирога» и продлить срок его эксплуатации.
Подкладочный ковер по физическим и эксплуатационным характеристикам должен соответствовать выбранной битумной черепице. Ведь если срок его службы будет меньше, кровлю придется заменять преждевременно.
Как монтировать подкладочный ковер?
Обратите внимание! Монтаж подкладочного ковра начинают с ендовы, затем покрывают скаты и всю поверхность кровли. В длину ряды ковра соединяются внахлест на 10 см, в ширину — на 15 см.
Начинают с ендовы. Битумно-полимерный ковер укладывают на нее так, чтобы середина ендовы совпадала с серединой ковра, а с каждой стороны было не менее 50 см покрытия.
На свесы ковер стелят вдоль карнизов, прикрывая полку капельника на половину. После этого покрывают всю поверхность кровли. Делают это снизу вверх, накрывая предыдущий ряд на 10 см. Если нужно совместить два фрагмента ковра в одном ряду, концы нижнего перекрывают верхним на 15 см, предварительно смазав его битумной мастикой.
Если на крыше много декоративных деталей, может быть удобнее расстелить подкладочный ковер горизонтально. Тогда укладку начинают с нижнего левого края ската.
Ковер крепится по всей длине кровельными гвоздями либо саморезами.
Шаг 4. Устройство фронтона и свеса кровли из мягкой черепицы
Фронтонная и карнизная планки (фото №6)
Для устройства фронтона и свеса кровли используется фронтонная планка, которая усиливает и защищает от влаги торцевые участки обрешетки. Она монтируется аналогично карнизной: планки соединяют внахлест и закрепляют гвоздями зигзагообразно с шагом в 15 см.
Шаг 5. Монтаж ендового ковра
Установка ендового ковра (фото №7)
Самые высокие нагрузки во время дождя и снегопада на кровле испытывает ендова. Поэтому ее нужно дополнительно укрепить и изолировать.
Используя битумную мастику, к подкровельному ковру на ендове приклеивают ендовый ковер. Это резинобитумное покрытие, прошитое полиэстеровой сеткой.
По периметру, отступив 3 см от края, ковер прибивают гвоздями с шагом 20-25 см.
Важно правильно подобрать цвет ендового ковра, чтобы он сочетался с черепицей. Как правило, выбирают материалы одного оттенка, реже — контрастные.
Обратите внимание! Дно ендовы не покрывается черепицей — там будет виден ендовый ковер. Поэтому нужно подобрать его таким образом, чтобы сочетался по цвету с остальной кровлей.
При желании вместо ендового ковра можно использовать металлическую ендову.
Шаг 6. Монтаж черепицы
Монтаж мягкой черепицы (фото №8)
Начинают монтаж гонтов со стартового ряда. Его можно изготовить своими руками, обрезав лепестки гонта. Или приобрести готовые стартовые полосы — они называются коньково-карнизной черепицей.
Начинать укладку можно с середины ряда или от края, однако непременно — вдоль карниза, на расстоянии 1,5-2 см от свеса. По периметру коньково-карнизную черепицу прибивают кровельными гвоздями, на расстоянии 20 см друг от друга.
Каждый следующий ряд гонт размещают со смещением — так, чтобы они прикрыли лепестками места крепления предыдущего. Прибивают кровельными гвоздями. Если угол ската менее 45 градусов, гонты крепятся на 4 гвоздя. Если больше 45 градусов — на 6 гвоздей.
Шаг 7. Монтаж черепичных гонтов вокруг ендовы
В ендове часто бывает много воды, поэтому делать отверстия в этой зоне нельзя.
Как быть? От центра ендовы на 30 см в каждую сторону гонты не прибивают гвоздями, а приклеивают битумной мастикой. Дно ендовы шириной 5-15 см оставляют без черепицы.
Шаг 8. Оборудование конька
Ряд за рядом подбираемся к коньку.
Устройство конька при помощи специального металлического элемента. (фото №9)
Между скатами нужно оставить расстояние около 2-3 см — чтобы обеспечить выход воздуха и влаги из-под кровли. Сверху монтируется специальный металлический коньковый элемент. Закрепляется он саморезами.
Оформить конек можно и другим способом. Например, при помощи самодельного конькового элемента, который покрывается битумной черепицей. Также можно выполнить сплошную кровлю со специальными вентиляционными вытяжками
Кровля, покрытая мягкой черепицей, готова.
Варианты кровельного «пирога»
Этапы монтажа и состав «пирога» могут отличаться. На это влияет конструкция кровли, климатические особенности региона и другие факторы. Например, для устройства холодной кровли из мягкой черепицы «пирог» будет следующий:
- гонты битумной черепицы;
- подкровельный ковер;
- влагостойкая фанера либо OSB;
- обрешетка из доски;
- стропила.
Если вы планируете организовать под кровлей мансарду либо обогреваемый чердак, конструкция требует дополнительного утепления. «Пирог» будет больше и сложнее:
- гонты битумной черепицы;
- подкровельный ковер
- плита OSB или влагостойкая фанера;
- обрешетка из доски;
- контробрешетка;
- гидроизоляционный слой;
- стропила;
- утеплитель;
- пароизоляционный материал;
- дополнительный утеплитель;
- обрешетка для внутренней обшивки;
- гипсокартон или другая внутренняя обшивка.
В зависимости от особенностей климата и здания порядок и состав «пирога» может меняться.
Что еще нужно учесть?
Технология монтажа битумной черепицы требует соблюдения нескольких правил.
1. Обустроить вентиляцию.
Битумная черепица не пропускает влагу ни снаружи дома, ни изнутри. Чтобы под покрытием не скапливался конденсат, образующийся при испарении влаги в доме, нужна хорошая вентиляция.
Обратите внимание!При использовании мягкой черепицы нужно предусмотреть вентиляционный зазор и отверстия в нижней и верхней частях кровли – для свободной циркуляции воздуха и испарения влаги, которая может скапливаться под кровлей.
Для этого оставляют приточные отверстия под скатом кровли и вытяжные — в ее верхней части, по возможности выше. Для циркуляции воздуха между кровлей и утеплителем должно быть расстояние 5 см и более.
2. Обустроить отверстия в кровле.
На кровле есть отверстия большого и маленького диаметра: дымоход, вентиляционные и канализационные стояки, антенны и пр. Способы их оформления зависят от диаметра и требований пожарной безопасности.
Для некрупных отверстий используют резиновые уплотнители.
Для стояков применяют специальные пластиковые проходники, которые крепят гвоздями. Черепичные гонты укладываются сверху и обрезаются по периметру отверстия.
Самое сложное — обустройство дымохода. Он требует не только гидро-, но и теплоизоляции. Для этого на стенки трубы монтируется лист металла высотой около 30 см. Сверху приклеивают ендовый ковер, который перекрывает всю металлическую пластину и 20 см черепицы вокруг.
Как выглядит металлический плинтус?(фото №10)
Сначала таким образом укрывают часть трубы, расположенную с нижней стороны кровли. Далее боковые части, немного покрывая нижнюю, и, наконец, верхнюю — с перекрытием соседних боковых.
На ендовый ковер укладывают гонты, оставляя по 8 см поверхности вокруг трубы без черепицы. И в завершение на дымоход устанавливают металлический фартук.
3. Правильно забить гвозди.
Кровельные гвозди нужно вбивать строго перпендикулярно поверхности. Не слишком сильно — чтобы гвоздь соединял гонты и основание, но не впивался в них.
4. Использовать комплект.
По возможности выбирайте весь комплект необходимых материалов у одного производителя. Например, если вы берете мягкую черепицу «Альта-Профиль» из коллекции Alta-Roof, используйте подкладочные ковры, коньково-карнизную черепицу и мастику из этой же коллекции. Эти материалы максимально адаптированы друг к другу.
Если вы решите на чем-то сэкономить, помните, что срок службы всей кровли равен сроку службы самого ненадежного элемента.
И наконец, если вы не уверены в своих силах и навыках, закажите монтаж мягкой черепицы профессиональными бригадами. Процесс не сложный, но имеет ряд нюансов. И чем сложнее конструкция крыши, тем больше ошибок вы можете совершить. Чтобы не платить дважды, лучше один раз заплатить за качественно выполненную работу.
Холодная кровля из мягкой черепицы
Если вы не планируете сделать в мансарде жилую комнату, чердак можно оставить холодным – хранить здесь какие-нибудь вещи, устроить мастерскую, сеновал и т.д. Крышу утеплять не нужно. Как устроена холодная кровля из мягкой черепицы, есть ли особенности?
Устройство холодной кровли из мягкой черепицы
Основное правило для холодных чердаков от покрытия не зависит: полноценный пирог делают в чердачном перекрытии, иначе и дом будет холодным.
Обратите внимание
В остальном пирог делают по всем правилам: пароизоляция, гидроизоляция, сверху пол зашивают досками.
Вторая особенность касается вентиляции. Здесь уже сказываются различия материалов. У мягких кровель (в отличие от профильного металла) нет волн, которые служили бы вентиляции. Битумное покрытие полностью герметично, не дышит.
Обратите внимание
В остальном технология холодной кровли из мягкой черепицы отличается от утепленной: на холодных кровлях сплошную обрешетку можно класть прямо на стропила (без контрбруса). Вентзазором служит весь чердак. Обрешетку и стропила изнутри не закрывают.
Особенности вентиляции холодной кровли из мягкой кровли
При устройстве холодной кровли принимают дополнительные меры для вентиляции чердака:
- в деревянных домах со щипцовыми крышами на всех фронтонах неплотно подгоняют доски, воздух проникает сквозь щели. Этот способ прост в исполнении, но он не подходит для домов с каменными/кирпичными фронтонами, а также для вальмовых крыш, у которых вообще фронтонов нет. Еще один минус – в щели вместе с ветром проникает дождевая вода;
- в каменных и кирпичных фронтонах делают вентиляционные отверстия. Их суммарная площадь – 0,2 процента площади самого чердака, иначе для полноценного проветривания не хватит. Вентиляционные решетки ставят отверстиями вниз, чтобы на чердак не затекала дождевая вода;
- у вальмовых крыш одно вентиляционное отверстие располагают в подшивке карниза, второе – у конька. В качестве подшивки могут использоваться неплотно подогнанные доски или перфорированные пластиковые софиты;
- у шатровых и круглых крыш конька нет. Здесь потребуется установка точечных аэраторов.
Подробнее о вентиляции мягкой кровли я уже писал в одной из статей. Познакомиться с ней можно здесь.
Страсти по кровле: порядок монтажа систем скатных кровель с применением гибкой черепицы
В прошлый раз мы обсудили особенности выбора кровельного материала для скатной крыши. В этой статье мы рассмотрим особенности монтажа гибкой черепицы на примере холодного чердака и утепленной мансарды (теплого чердака).
При устройстве скатной кровли для холодного чердака (рис. 1) теплоизоляция 3 (в качестве теплоизоляционного материала предпочтительно использовать каменную вату) укладывается в уровне перекрытия по деревянным балкам 4 над жилым этажом. Такая система позволяет применять утеплитель меньшей плотности. Для защиты от случайных механических воздействий поверх укладывают черновой пол 5. Чтобы утеплитель не намокал от естественной влажности жилого помещения, снизу устраивают пароизоляцию 2, фиксируя ее деревянной обрешеткой 1.
Рис. 1. Классическая система утепления перекрытий для холодного чердака: 1 — деревянная обрешетка; 2 — пароизоляция; 3 — теплоизоляция; 4 — балки перекрытия; 5 — черновой пол; 6 — гибкая черепица
Поскольку пароизоляция повреждается при монтаже, водяной пар частично проходит через конструкцию. Чтобы пар не упирался в гидроизоляцию и не приводил к гниению обрешетки и стропильных ног, он удаляется с помощью естественного проветривания. Для нормальной вентиляции должны присутствовать три составляющие:
1. Место входа воздуха на карнизном свесе,
2. Каналы для движения воздуха в подкровельном пространстве,
3. Выходные отверстия в виде коньковых либо точечных аэраторов.
В системе без утепления скатов холодный воздух проникает из отверстий подшивки карниза, затем гуляет по всему чердаку и, в конце концов, выходит через слуховые окна.
Рис. 2. Классическая конструкция совмещенного чердака: 1 — гибкая черепица; 2 — подкладочный ковер; 3 — супердиффузионная мембрана; 4 — тепло-, звукоизоляция; 5 — пароизоляция; 6 — деревянный настил; 7 — разреженная обрешетка; 8 — контрбрус для создания вентканалов; 9 — стропильные ноги; 10 — шаговая обрешетка; 11 — подшивка мансарды
Монтаж системы утепления теплого чердака (рис. 2) отличается наличием супердиффузионной мембраны 3, которая укладывается поверх утеплителя 4 (рекомендуется каменная вата), а также уменьшением вентилирующей способности подкровельного пространства. Согласно существующим в Беларуси строительным нормам, требуется монтировать 25 см более плотной каменной ваты 4. В этом случае первые 15 см утеплителя монтируются в толщине стропильных ног 9, а оставшиеся 10 см монтируются по обрешетке 10 шагом в свету 580 мм. Изнутри помещения утеплитель должен быть защищен слоем пароизоляции 5, нахлесты которой должны быть проклеены скотчем или бутилкаучуковой лентой. Поверх утеплителя 4 в системе теплого чердака монтируется супердиффузионная мембрана 3, которая позволяет защитить слой теплоизоляции от попавшей в вентиляционный зазор влаги, а также от выдувания тепла. В системе теплого чердака вентиляция обеспечивается с помощью контрбруса 8 высотой не менее 50 мм. Воздух проникает в подкровельное пространство на карнизе, проходит по каналам и выходит через коньковые либо точечные аэраторы.
Рис. 3. Классическая конструкция холодного чердака: 1 — гибкая черепица; 2 — подкладочный ковер; 3 — деревянный настил (ОПП-3, ФСФ); 4 — разреженная обрешетка; 5 — стропильная нога
Дальнейший монтаж не зависит от выбранного типа чердака. Для монтажа черепицы (рис. 3) требуется сплошное основание 3. Для его монтажа по стропилам 5 предварительно устраивается обрешетка 4. При использовании ориентированно-стружечных плит (ОСП) толщиной 9 мм в качестве основания 3 межосевой шаг обрешетки, выполняемой обычно из дюймовых досок, составляет 300 мм. В этом случае система получается достаточно жесткой, не «гуляет» под ударами молотка. В стадии эксплуатации это позволяет кровле лучше воспринимать вес снеговой нагрузки, что увеличивает долговечность системы. При шаге стропил 600 мм ОСП 3 толщиной 12 мм можно монтировать непосредственно на стропильные ноги 5, но это редкость, потому что такие плиты существенно дороже. Учитывая возможность линейного расширения материалов, особенно при монтаже в зимнее время, требуется оставлять компенсирующий зазор 1-3 мм между плитами.
Альтернативным вариантом выполнения сплошного основания 3 является применение фанеры повышенной влагостойкости, шпунтованных или обрезных досок. При использовании досок особое внимание требуется уделять контролю влажности древесины. Влажные доски в процессе эксплуатации выгибаются, деформируют и даже разрывают гидроизоляцию.
Для защиты торцов основания, а также для эстетического оформления кровли по карнизному свесу монтируется металлическая планка (рис. 4). Чтобы защитить торец ОСП и отвести дождевую воду используется фронтонная планка, которая прижимает подкладочный ковер. Планки выпускаются длиной 2 м, крепятся кровельным гвоздями с широкой шляпкой с шагом 20 см в шахматном порядке.
Выполнив сплошное основание, приступают к монтажу подкладочного ковра 2. Подкладочный ковер (рис. 5) — это битумный материал, который следует укладывать по всей поверхности крыши для создания полноценного гидроизоляционного слоя. Для карнизов, ендов и других ответственных узлов кровли следует применять самоклеящийся битумный материал. На остальной площади применяют ковры механической фиксации, которые крепятся к основанию кровельными гвоздями с широкой шляпкой с шагом 200–250 мм по контуру. Нахлесты ковров необходимо промазывать битумной мастикой для дополнительной герметизации швов. Во время монтажа каждого элемента следует сохранять принцип скатности, когда капля, попадающая на вышележащий материал, стекает на нижележащий, а не затекает под него.
Рис. 5. Монтаж подкладочного ковра
ОСП гидрофобизированы с обеих сторон и не боятся попадания влаги на поверхность. Но так как материал монтируется встык, могут возникать проблемы с торцами плит, куда может затекать влага. Вода зимой превращается в лед, плиты набухают, основание деформируется — это вредит кровле в целом и кровельному материалу в частности. Поэтому только после выполнения полноценной гидроизоляции из подкладочного ковра, проклейки всех стыков из битумной мастики и монтажа обрамляющего металла, можно сделать перерыв в работе на 4–6 месяцев или оставить на зиму в качестве временной кровли.
Рис. 6. Монтаж стартовой полосы
Приступаем к монтажу битумной черепицы (рис. 6). Начинаем с карниза и дальше набиваем скат до конька. Первый ряд в большинстве нарезок начинается с коньково-карнизной черепицы, которая дополнительно проклеивается мастикой. Рядовая черепица забивается кровельным гвоздями с широкой шляпкой в среднюю часть гонта таким образом, чтобы все гвозди были скрыты следующим лепестком. Количество гвоздей, которым прибивается один гонт, отличается в зависимости от угла наклона черепицы. Битумная черепица монтируется на кровлях с уклоном от 12 до 90 градусов. Если уклон крыши превышает 45 градусов, то количество необходимых гвоздей на каждый гонт увеличивается на 2. Если на малых уклонах для монтажа достаточно 4 гвоздя на каждый гонт, то при больших уклонах следует монтировать черепицу на 6 гвоздей. Вышележащий гонт укладывается со смещением на половину лепестка. Таким образом, рисунок на кровле получается четким и ортогональным. Это главное отличие любой однослойной черепицы (рис. 7).
Рис. 7. Монтаж однослойной черепицы
При монтаже двухслойной черепицы (рис. 8) рисунок кровли получается хаотическим. Первый ряд укладывается из рядовой черепицы с дополнительным промазыванием мастикой. Гонт может быть смещен на любое произвольное расстояние относительно нижележащего, но не менее 15 см. Это позволяет найти применение для любого обрезка. Двухслойная черепица тяжелее, поэтому на кровлях с малым уклоном до 45 градусов на каждый гонт следует забивать 5 гвоздей. Для удобства монтажа на черепицу нанесена полоса, по которой необходимо забивать гвоздь. Шляпка забитого гвоздя должна прижимать черепицу, а не врезаться в нее. В случае больших уклонов кровли, количество гвоздей увеличивается до 8. Дополнительные гвозди ориентируют на расстоянии не менее 50 мм от трех центральных гвоздей вдоль линии разметки.
Рис. 8. Объект с двухслойной черепицей (г. Киев, Украина)
При монтаже трехслойной черепицы (рис. 9) на каждый гонт необходимо забивать 10 гвоздей. Таким образом, каждый лепесток гонта крепится двумя гвоздями. Если уклон кровли значительный (более 45 градусов) вся черепица в нижней части промазывается мастикой для дополнительной фиксации к основанию. Вышележащий гонт смещается на половину лепестка, однако рисунок кровли все равно получается хаотичным за счет третьего слоя, который расположен на черепице произвольно.
Рис. 9. Объект с трехслойной черепицей (г. Миасс, Челябинская область, Россия)
Ребра и коньки выполняются из специальной коньково-карнизной черепицы. Такая черепица производится из СБС-модифицированного битума, поэтому она более эластична и легко изгибается по ребру без растрескивания. Монтаж ребер ведется также от карниза к коньку. Монтаж конька ведется в сторону преобладающего ветра, чтобы ветер не подрывал черепицу.
Для наглядности процесса монтажа приводим видео:
В следующей части мы расскажем о нюансах подготовки и монтажа сложных узлов при укладке битумной черепицы. Продолжение читайте здесь.
Источник https://proffstroygroup.ru/strojka/montazh-myagkoj-krovli.html
Источник https://www.calc.ru/Ustroystvo-Krovli.html
Источник https://sibkif.ru/cherepitsa/holodnaya-krovlya-iz-myagkoj-cherepitsy.html
