Проектирование и монтаж канализации частного дома своими руками
Ещё планируя строительство частного дома, необходимо выполнить проект разводки и оборудования наружной и внутридомовой канализации. Что необходимо учитывать при проектировании системы, какое оборудование должен включать такой проект и как выполнить монтаж — вопросы, на которые мы постараемся дать ответы в этой статье.
Строительство современного частного дома сложно представить без оборудования канализации. Даже в старых домах можно повысить уровень комфорта, проведя соответствующие работы.
Государственное нормирование и рекомендации
Перед началом разработки проекта советуем ознакомиться с Пособием МДС 40–2.2000. Это чрезвычайно полезный сборник по разработке автономных инженерных сетей частного дома с большим объёмом требований, определений, обязательных и рекомендуемых параметров системы.
Также могут пригодиться и будут полезны:
- ГОСТ 25150–82 — термины.
- СНиП 2.04.01–85 — для разработки внутренней канализации.
- СНиП 2.04.03–85 — для разработки наружной канализации.
- СП 31–106–2002, р.5 — канализация одноквартирных домов.
В тексте этих документов можно найти и уточнить спорные или сомнительные моменты, возникающие при проектировании.
Сбор и анализ исходных данных для проектирования
Проектирование канализационных сетей требует некоторой подготовки, заключающейся в составлении технического задания, даже если работы выполняются самостоятельно.
Список исходных данных, который нужно подготовить:
- Тип системы: автономная или присоединительная. Для врезки в централизованную канализацию потребуются документы на дом и разрешение на выполнение врезки.
- При автономной системе нужно определиться со способом утилизации (биологическая станция, септик, герметичный накопитель, выгребная яма).
- Данные геологии: глубина промерзания грунта, глубина водоносного горизонта, расположение водоёмов, место и глубина колодца или скважины (при автономном водоснабжении), данные о почве.
- Данные об осадках (при проектировании ливневой канализации).
- На основании рекомендаций СНиП подсчитать пиковую нагрузку, зависящую от количества проживающих людей и сантехнического оборудования. Если проживание в доме сезонное, это также учитывается в расчётах.
- Составить поэтажную планировку с указанием точек стоков от ванны, душевых кабин, умывальников, моек, унитазов, биде, стиральной и посудомоечной машины.
Проектирование внутренней канализации
Начинаем проектирование с расположения сантехнического оборудования. Для снижения количества протяжённости канализационных труб, а также для упрощения вентилирования системы, их рекомендуется размещать как можно ближе друг к другу, а при размещении на разных этажах, одно над другим. Таким образом, стояк — вертикальный участок системы водоотведения, в доме будет один. При большой площади дома или в случае, когда канализация выполняется в условиях существующего здания, возможно оборудование двух и более стояков.
Устройство внутридомовой канализации
Все стоки от отдельных точек врезаются в стояк трубами с диаметром и уклоном, рекомендованными СНиП. Эти рекомендации дают возможность не производить гидравлический расчёт в большинстве случаев. Указанное значение уклона — минимальное. Максимальное значение составляет 15 см/м (кроме участков короче 1,5 м — там можно и больше).
Таблица. Необходимые уклоны и диаметры труб для слива
Прибор | Уклон | Расстояние между центральным сливом и сифоном без вентиляции, см | Диаметр труб, см |
Ванна | 1:3 | 100—130 | 40 |
Душ | 1:48 | 150—170 | 40 |
Унитаз | 1:20 | до 600 | 100 |
Раковина | 1:12 | 0—80 | 40 |
Биде | 1:20 | 70—100 | 30—40 |
Мойка | 1:36 | 130—150 | 30—40 |
Ванна, мойка, душ (комбинированный слив) | 1:48 | 170—230 | 50 |
Центральный стояк | 100 | ||
Отводы от стояка | 65—75 |
Таблица. Значения уклона в зависимости от диаметра трубы
Диаметр трубы, мм | Уклон, см/м |
40—50 | 3 |
85—100 | 2 |
150 | 0,8 |
Трубы разводятся с помощью фасонных соединений. При этом желательно, чтобы отводы состояли не из одного колена под углом в 90°, а из двух под 45° (или 3-х под 30°). Этим снижается местное гидравлическое сопротивление, уменьшается вероятность засора.
Выполнение отводов: 1 — колена 30°; 2 — хомуты крепления; 3 — перекрытие; 4 — косой тройник либо ревизия
Верхняя часть канализационного стояка (фановой трубы) выводится выше уровня кровли минимум на 50 см и открыта для вентиляции и компенсирования перепадов давления в период сливов из одной или нескольких точек. На тупиковых стояках, не выходящих на крышу, устанавливают аэрационные клапаны. Нижняя часть стояка опускается ниже пола первого этажа, желательно в подвал, и выводится трубой такого же или большего диаметра за пределы дома.
Устройство вентиляции канализационной системы: 1 — дефлектор; 2 — аэрационный клапан; 3 — стояк диаметром 110 мм; 4 — стояк диаметром 75 мм
Принцип действия аэрационного клапана: А — клапан закрыт; В — клапан открыт
Внешний вид аэрационного клапана
Правила проектирования внутренней канализации
Для нормального функционирования системы следует неукоснительно придерживаться некоторых правил по проектированию и обустройству канализации:
- Расположение унитаза должно быть максимально приближенным к стояку (не далее 1 м). Слив от него должен быть индивидуальным, недопустимо подключение слива от другого источника. Все другие сантехнические приборы на этаже, сливающие воду в тот же стояк, должны врезаться выше врезки стока унитаза.
- Диаметр труб слива не может быть меньше диаметра сливного отверстия оборудования.
- Максимально допустимая длина условно горизонтального участка не должна превышать 10 м (в идеале — не более 3 м). При больших расстояниях организуется второй стояк. Чем длиннее горизонтальный участок, тем больше должен быть диаметр канализационной трубы, не менее: свыше 3 м — Ø 70 мм, свыше 5 м — Ø 100 мм.
- Во всех случаях необходимо выдержать рекомендуемый уклон.
- На длинных участках труб, как горизонтальных, так и вертикальных, необходимо устанавливать ревизии для прочистки при возможном засоре.
Проектирование наружной канализации
Главный вопрос при проектировании наружной канализации — выбор способа утилизации отходов.
Выбор системы утилизации канализационных стоков
Если нет возможности подключения к централизованной магистрали, выбирают один из вариантов.
Выгребная яма
Не предназначена для утилизации большого объёма жидких стоков из ванны, душа и т. д. и оборудуется чаще всего только для отвода сливов из унитаза (пудр-клозета). Если при этом выход канализационной трубы за пределы дома может оказаться ниже уровня заполнения ямы (например, в период дождей, таяния снега, аварии на водопроводе), то на трубу обязательно нужно установить обратный клапан.
Обратный клапан на выходе канализации
Герметичный накопитель
Представляет собой покупную или собранную своими руками ёмкость, в которую сливают все стоки: и от унитаза, и из ванны, и от стиральной машины. Периодически требует опорожнения, для чего заказывают ассенизаторскую машину. Самый бюджетный вариант в начальных тратах, но требует регулярных эксплуатационных расходов.
Герметичный накопитель для канализации
Накопитель должен быть оборудован люком для ревизии и откачки нечистот.

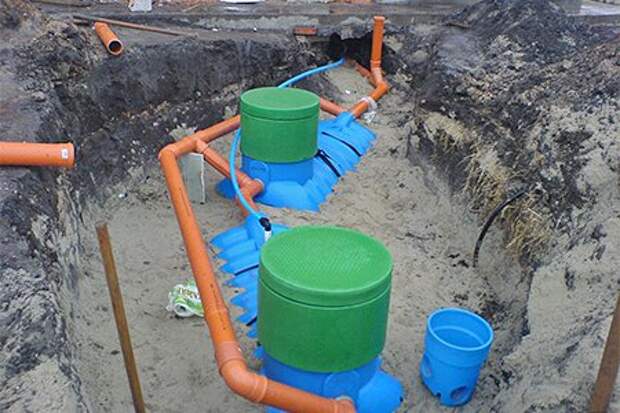

Септик
Представляет собой герметичный резервуар, состоящий из одной, двух или трёх отсеков (секций). С одной стороны предусматривается патрубок для соединения с трубой от внутренней канализации дома, с другой — патрубок для очищенной (осветлённой) воды.
Согласно СНиП тип септика принимается:
- односекционный, объёмом не менее 3 м 3 — до 1 м 3 /сут;
- односекционный, объёмом не менее 15 м 3 — до 5 м 3 /сут;
- двухсекционный, объёмом не менее 25 м 3 — до 10 м 3 /сут;
- трёхсекционный, объёмом в 2,5 раза больше суточного расхода — более 10 м 3 /сут.
Трёхсекционный септик. Зона А — первичный отстойник; зона В — анаэробный реактор; зона С — конечный осветлитель
За счёт анаэробных бактерий (биоферментов, живущих и работающих при недостатке или отсутствии кислорода) органика проходит несколько стадий брожения, в результате чего разлагается до ила, газообразных веществ, удаляемых в атмосферу, и относительно чистой воды, окончательная очистка которой происходит за пределами септика в почве. При правильно выбранном септике, после некоторого времени в резервуаре, устанавливается биологическое равновесие, не требующее добавления биоферментов.
Почвенная доочистка, в случае санитарного запрета на слив стоков непосредственно после септика, должна состоять из установки перфорированных дренажных труб, уложенных с уклоном от септика на слой щебня и засыпанных песком, которые выступают в роли природных фильтров. В конце канала нужно обустроить вентиляционную трубу, подняв её над уровнем почвы не ниже, чем на 70 см.
Схема почвенной доочистки: А — впитывающая траншея для супесей и песков; В — фильтрующая траншея для глин и суглинков; 1 — щебень; 2 — окончательная засыпка; 3 — впитывающие трубы; 4 — фильтрационный песок; 5 — дренажные трубы
Для супесей и песков возможно обустройство фильтровального колодца из кирпича или бетонных колец, дно которого укрыто слоем щебня глубиной около 1 м. Грунтовые воды при этом не должны быть ближе, чем 0,5 м от нижней границы щебня. Чем больше диаметр колодца, тем дольше он прослужит. Ориентировочно площадь сечения должна составлять:
- 3,0 м 2 /1 человека — при супеси;
- 1,5 м 2 /1 человека — при песке.
Фильтрующий колодец после трёхсекционного септика : 1 — обратная засыпка; 2 — бетонная подушка; 3 — септик; 4 — утеплитель; 5 — колодец из кирпича; 6 — щебень; 7 — песок
При наличии больших площадей, низкорасположенных грунтовых вод и значительного объёма доочистки, после септика можно устроить фильтрующее поле, которое представляет собой пласт из щебня на глубине около 1 м, засыпанного песком.
Фильтрующее поле после трёхсекционного септика: 1 — обратная засыпка; 2 — бетонная подушка; 3 — септик; 4 — утеплитель; 5 — щебень; 6 — песок
Станция биологической фильтрации
Принцип действия станции сходен с септиком, но в качестве катализатора брожения выступают аэробные бактерии и микроорганизмы (требующие кислород для жизни). Благодаря более высокой скорости окисления распад органики происходит быстрее, в связи с чем ёмкость станции может быть компактнее, чем у септика. Для жизнедеятельности бактерий и поддержания высокой скорости брожения, в резервуар постоянно подаётся воздух через компрессор, что требует постоянной подачи и затрат на электроэнергию. Как и для септика, длительные простои станции сказываются на её эксплуатации негативно.
Станция биологической фильтрации с аэротенком: А — приемная камера; Б — аэротенк; В — вторичный отстойник; Г — отстойник ила; 1 — дефлектор; 2 — компрессоры; 3 — эрлифт перекачки воды во вторичный отстойник; 4 — эрлифт перекачки ила в отстойник; 5 — эрлифт перекачки загрязнённой воды; 6 — переливное отверстие; 7 — фильтр грубой очистки; 8, 9 — аэратор
Так как жиры, стиральный порошок и моющие средства угнетают жизнедеятельность как анаэробных, так и аэробных бактерий, иногда сливы от различных источников разделяют. Из кухни и от стиральной машины вода удаляется в бункер-накопитель для периодического вывоза, остальные стоки направляются в септик или станцию биологической очистки. Возможны и другие комбинации очистных сооружений — в несколько ступеней, для более глубокой степени очистки.
Допустимые расстояния
Все каналы наружной канализации также должны выполняться с рекомендуемым уклоном. Устройство очистных сооружений должно учитывать расположение на участке и за его пределами точек забора воды, хозяйственных и жилых построек, многолетних насаждений, водоёмов.
Допустимые расстояния определяются на основании СНиП и зависят от производительности и вида очистного сооружения.
Допустимые расстояния: 1 — хоздвор; 2 — погреб; 3 — колодец; 4 — септик
Монтаж канализации
После разработки проекта и закупки всех необходимых материалов и оборудования, наступает время монтажа. Выполняют эти работы до начала отделки, чтобы выполнить регулировку в период запуска системы и можно было скрыть трубную разводку.
Внутренние трубы разводят согласно разработанной схеме, выдерживая необходимые уклоны и оборудуя стояки системой вентилирования. Особое внимание уделяют подключению унитаза, избегая длинных подводов, поворотов и каких либо сопротивлений на пути слива в стояк. Все сливы от моек, ванны и т. д. выполняют через сифоны — так вы избежите неприятного запаха из сливных отверстий. Если трубы в результате отделочных работ будут зашиты в короба, предусмотрите открывающиеся ревизионные лючки.
При работе с трубами их нужно резать и соединять: например так, как это показано на рисунке.
Для укладки наружных труб и установки очистного оборудования на первом этапе выполняют все земляные работы. Точно выдерживайте заданные расстояния и уклоны, а при организации почвенной доочистки — толщину и площадь слоёв засыпки. В одиночку эти работы выполнить сложно, а иногда и просто невозможно. Например, для установки тяжёлого септика или станции биологической очистки, монтаже бетонных колец и т. д. может потребоваться спецтехника.
При соединении труб, которые могут нагреваться в летний период, оставляйте небольшие (до 10 мм в длину) зазоры между трубой и раструбом на температурное расширение или на удлинение в результате давления грунта. Место соединения канализационной трубы с входом в очистное сооружение нужно герметизировать и упрочнить — можно прочной верёвкой, пропитанной солидолом.
В заключение посмотрите полезные видео с советами по прокладке и стыковке канализации частного дома.
Проектируем самостоятельно или выбираем готовый проект частной канализации
Частные дома уже давно не воспринимаются как нечто исключительно деревенское. На сегодняшний день такие постройки оборудуются всеми удобствами и коммуникациями. Зачастую эти системы рассчитываются еще на этапе проектирования всего здания, но нередко приходится монтировать коммуникации в уже построенном доме. В любом случае, проектирование канализационных сетей является самой первой задачей, выполнение которой обеспечивает качественное и последовательное проведение действий в дальнейшем.
Перед тем, как сделать проект канализации в частном доме, необходимо разобраться с некоторыми аспектами работы канализационной системы, от которых будет зависеть тип конструкции:
- Наличие или отсутствие возможности подключения к централизованной канализационной системе.
- Объем стоков. Данный параметр зависит от количества жильцов, населяющих частный дом.
- Периодичность использования канализации. В частном доме могут жить постоянно, а могут появляться наездами (например, если это дачный домик).
- Глубина промерзания почвы в данном регионе. Показатель определяет глубину, на которой должны закладываться трубы и устанавливаться очистные сооружения.
- Глубина залегания почвенных вод. Некоторые типы канализационных систем нельзя устанавливать при слишком высоком расположении подземных вод.
- Рельеф участка. Стандартный проект канализации в частном доме предполагает движение стоков самотеком, что обеспечивается за счет разницы высот на выходе из дома и конечной точке. Если местность не позволяет обеспечить такой эффект, то придется обустраивать напорную канализацию.
- Тип локального очистного сооружения. При выборе подходящей конструкции необходимо думать о том, как к ней будет подъезжать ассенизаторская машина, и потребуются ли дополнительные элементы.
- Количество и тип сантехники, устанавливаемой в доме.
- Расположение труб. Здесь имеется в виду тип их укладки – открытый или закрытый. Открытый обеспечивает легкое обслуживание системы, а закрытый намного лучше выглядит в эстетическом плане.
- Тип водоснабжения на участке. Наличие колодца или скважины серьезно повлияет на процесс установки канализации.
Стандартный проект канализации
Качественный проект системы канализации – это аксонометрическая схема, на которой изображены все элементы системы со сносками и соответствующими пояснениями.
На схеме обязательно указываются:
- количество материалов и их габариты;
- расположение сантехники, разводка труб и местоположение стояка;
- все участки трубопроводов, имеющих изгибы или повороты;
- местоположение насоса (при использовании напорной канализации);
- маршрут прокладки трубопроводов и местоположения всех колодцев наружной канализации.
Так и выполняется проект канализации чертеж которой предусматривает отображение всех объектов.
Внутренняя система канализации в частном доме
Обустраивая внутридомовую канализацию, необходимо выполнять определенные правила, которые должны предусматриваться проектом:
- Все помещения, в которых будут устанавливаться сантехнические приборы, должны располагаться как можно ближе друг к другу и к канализационному выпуску.
- Наибольшую эффективность обычно демонстрируют системы, имеющие всего один стояк.
- Между унитазом и стояком не должно быть промежуточных элементов, иначе создаваемое при смыве разрежение будет разрушать все гидрозатворы в сантехнике. Подключение к стояку других сантехнических приборов осуществляется за счет горизонтальной трубы.
- Самотечная система должна оборудоваться с постоянной величиной уклона, иначе стоки не будут двигаться по трубам. Оптимальная величина уклона для труб диаметром 50-80 мм составляет 2 см, а для труб с большим диаметром – 3 см.
- После кухонной раковиной или посудомоечной машиной в системе необходимо установить жироуловители, иначе засорений не избежать (прочитайте: «Как выбрать жироуловитель для канализации – виды, различия, правила установки»).
- Унитаз необходимо подключать ниже всей остальной сантехники, расположенной на этом этаже. В противном случае канализационные стоки могут стекать в другую сантехнику.
- Количество поворотов и изгибов системы необходимо свести к минимуму, чтобы вероятность возникновения засоров была уменьшена.
- При необходимости создания поворота трубопровода стоит использовать несколько фитингов вместо одного. Например, 90-градусный поворот можно заменить двумя коленами по 45 градусов.
- Выпуск канализации должен располагаться с той же стороны, с которой находится и устройство для очистки стоков.
- Все элементы конструкции должны четко соответствовать друг другу, иначе подключить их просто не получится.
- При проектировании необходимо сразу же решить, будет ли канализация оборудоваться насосом. Для реализации такого проекта уклон труб делать не потребуется, в отличие от самотечной конструкции.
Материалы элементов канализационной системы
Сегодня пластиковые канализационные системы практически полностью вытеснили все иные. Пластик не коррозирует, достаточно прочен, имеет гладкую поверхность, позволяющую легко проходить стокам, легок в монтаже. Чаще всего элементы канализационных систем (трубы и фасонные элементы) выполняют из трех видов пластика: ПВХ (поливинилхлорид), полипропилен и полиэтилен. Единственный недостаток используемых пластиков – низкая температурная устойчивость. Температура стоков не должна превышать 60 °С, но пластиковые системы способны кратковременно выдерживать до 90°С. В принципе в бытовых ситуациях такой температурный режим вполне приемлем. Температура воды в ванной обычно не превышает 40°С, и, примерно, такую же температуру имеет горячий душ. Стиральная машина может выпустить почти кипяток, но его объем исчисляется десятками литров, поэтому трубы не успевают повредиться.
Впрочем, высокая температура стоков страшна не столько размягчением пластика, сколько удлинением изготовленных из него труб. Самопроизвольно могут компенсироваться только удлинения в пределах 10 мм на 1 м. Для этого канализационные трубы соединяются в раструб через уплотнительное кольцо или специальный фасонный элемент. При этом длина раструба должна быть такой, чтобы труба при сокращении длины не выпадала из него. Вместо обычного раструба в труднодоступных местах может быть использован так называемый евроструб, наружный диаметр которого несколько уменьшен.
При недостатке естественной компенсации на проблемных участках можно использовать компенсаторы, представляющие несколько вставленных одна в другую прямых труб.
Материалы для канализации
Проекты канализации частного дома должны также отображать и материалы, из которых будет изготавливаться конструкция. Самыми популярными изделиями на сегодняшний день являются пластиковые – они удобны, легки, довольно дешевы и демонстрируют хорошие эксплуатационные показатели. К тому же, для качественного соединения пластиковых деталей достаточно использовать герметик.
Подключая сантехнику к трубопроводу, необходимо использовать изогнутые устройства – сифоны, которые обеспечивают конструкции наличие гидрозатворов. Принцип работы сифона довольно прост: в изогнутой части все время находится некоторое количество воды, которое препятствует проникновению канализационного запаха в жилое помещение.
Согласно нормативам, для разных видов сантехники должны использоваться трубы соответствующего диаметра:
- раковину или биде можно подключать трубами диаметром от 30 до 40 мм;
- для подключения ванны или душа используются 50-мм трубы;
- подключая унитаз, необходимо брать трубу диаметром 100 мм.
Диаметр трубы для стояка также выбирается в зависимости от ситуации:
- 100-мм или 110-мм труба необходима в том случае, если конструкция монтируется в двухэтажном доме, на втором этаже которого есть унитаз;
- если унитаз на втором этаже отсутствует, то стояк можно сделать из 50-мм трубы.
Труба, находящаяся между унитазом и стояком, должна быть короче одного метра, а отводные трубы от других сантехнических приборов должны быть короче 3 метров. Если такое расстояние выдерживать не выходит, то необходимо взять трубы большего диаметра. Обязательно оборудовать систему вентиляцией, причем как внешнюю, так и внутреннюю.
Актуальные требования к монтажу систем канализации
Уклон зависит от диаметра и протяженности трубопровода
Основные сложности устройства канализации заключаются не столько в специфичности работ, сколько в соблюдении требований и норм:
- Уклон трубопровода должен составлять 2-15% к внутренним сетям, наружной канализации и септику. Точный угол определяют в зависимости от размеров труб и вида сантехнических приборов.
- Диаметр труб. Для биде и умывальника оптимальный диаметр канализационного отвода – 32-40 мм, для раковины – 50 мм, для унитаза – 110 мм. Стояки выполняются из изделий размером 70-110 мм.
- Утепление. Канализационный трубопровод необходимо укрывать стекловолокном или полиэтиленом.
- Вентиляция. Благодаря этой системе регулируется давление газов, выделяющихся при протекании стоков. Для этой цели монтируются канализационные колодцы. Если в доме находится несколько коллекторов, каждый из них должен иметь вентиляцию.
При оборудовании системы с отводом стоков в накопительный резервуар необходимо обеспечить возможность подъезда ассенизаторской машины.
Стояк и вентиляционная система
Стояк является важным компонентом канализации, поэтому его обустройству проект канализации в частном доме должен уделять особое внимание.
Помимо непосредственно стояка, конструкция также должна иметь вентиляционный выход, поэтому правила установки этого элемента системы выглядят следующим образом:
- Как показывает практика, оптимальным местом для установки стояка является санузел, поскольку это позволяет максимально сократить расстояние между стояком и унитазом.
- На центральной трубе стояка обязательно должен иметься ревизионный люк, через который при необходимости осуществляется прочистка системы. Люк желательно устанавливать на каждом этаже.
- Конструкцию необходимо оборудовать шумоизоляцией. В качестве решения данной проблемы хорошо выступает минеральная вата или гипсокартонная обшивка.
- Вентиляция – это крайне важно для канализации, и стояк позволяет обеспечить доступ воздуха в систему. Для этого верхняя часть стояка выводится над кровлей или под крышу. Отверстие трубы стоит закрыть дефлектором, чтобы предотвратить попадания в нее различной грязи.
Выведенная на крышу часть стояка называется фановой трубой. Обычно ее устанавливают под небольшим углом, а расстояние от нее до окон и балконов должно составлять не менее 4 м. При желании фановую трубу можно оборудовать вентиляционным клапаном. Снизу же стояк подключается к магистрали наружной канализации, и стоки перемещаются дальше по системе.
Элементы канализации
Внутренняя канализация призвана собирать стоки от всей бытовой сантехники и направлять их за границы здания наружу в централизованную магистраль или очистные сооружения — септики, дренажные поля и колодцы. Обычно канализация внутри дома является безнапорной, то есть сточные воды самотеком протекают по трубопроводу.
Учитывая низкое давление в безнапорной системе и самопроизвольное протекание стоков, внутридомовая канализационная сеть монтируется посредством раструбного соединения труб с выдерживанием стандартных уклонов. Любая внутренняя канализация частного дома состоит из следующих основных узлов, перечень которых приведен ниже.
Рис. 2 Разновидности и размерные параметры ПВХ-труб
Стояк
Стояк представляет собой центральную трубу большого диаметра, установленную вертикально и проходящую через все этажи жилого дома. Иногда стояковую трубу размещают снаружи здания, однако в этом случае приходится принимать меры к ее утеплению или использовать данный вариант только в теплых климатических районах. Сверху стояк подключают к вентиляции, а снизу подсоединяют выпуск — горизонтальный трубопровод, идущий на улицу за пределы здания.
В индивидуальном домостроении для устройства стояка нет достойной альтернативы поливинилхлоридным (ПВХ) трубам или полипропиленовым (ПП) трубам по соотношению цены, качества и простоте монтажа, обычно для зданий любой этажности используют 110 мм трубопровод.
Трубопровод от сантехники
Все сантехнические приборы подсоединяют к стояку при помощи труб обычно меньшего диаметра, стараясь располагать их поближе. Раковины и мойки подключают к стояку через сифоны с патрубками, используя трубопровод стандартным размером 50 мм.
Для подключения ванн, душевых поддонов используют сифонные узлы, имеющие встроенные патрубки в виде прямых отрезков или гофротруб, которые вставляют в 50 мм тройник. Для присоединения унитазов чаще всего применяют специальные гофры, одеваемые на отвод чаши и рассчитанные на подключение к 110 мм трубопроводу стояка или канализационной линии.
Рис. 3 Фасонные детали – размеры и углы
Фасонные элементы
Для подключения трубопроводов от сантехнических приборов к стояку необходимы стыковочные детали (фасонные части), в первую очередь переходники с диаметра 50 мм на 110 мм, а также с несколькими отводами при подсоединении двух труб. Для снижения вероятности засоров, шумов входные и выходные патрубки соединительных деталей располагают под разными углами. Поэтому прокладка канализации в частном доме невозможна без применения различного типа тройников, крестовин с разными углами входных и выходных патрубков.
Также ни одна канализационная магистраль внутри дома не может быть проложена строго по прямой, для изменения ее направления используют отводы с косыми углами.
В любой канализации всегда предусмотрена возможность прочистки трубопровода в случае засорения, поэтому в стояке и на длинных участках труб обязательно помещают фасонные детали с окошками, так называемая канализационная ревизия, через которые можно проводить очистные работы.
Помимо перечисленных элементов, при монтаже используют вспомогательные детали, облегчающие прокладку магистрали и врезку в трубопровод тройников, к ним относят обычные цилиндрические и компрессионные муфты с удлиненным раструбом.
Большинство фасонных элементов рассчитаны на переход с 50 мм диаметра на 100 мм, но к канализации также подключают сливные шланги и от посудомоечных и стиральных машин меньшего диаметра. В этом случае используют переходники других размерных параметров — обычно тройники с 32 мм боковым отводом и прямым 50 мм проходом.
Рис. 4 Гидрозатворы сифонов и унитазов
Гидрозатворы
Так как трубопроводы домашней сантехники напрямую связаны со стояком и горизонтальным выпуском, выходящим на наружный земельный участок, то запахи от отходов по трубам могут проникать в помещения. Поэтому установка канализации в частном доме невозможна без гидравлических затворов в виде водяных пробок, которые реализуют путем специальных сифонных конструкций или изгибанием труб.
Обычно любой сантехнический прибор кроме унитаза монтируют, подключая его к 50 мм канализационному трубопроводу при помощи сифонного узла, состоящего из непосредственно сифона и отрезка прямой или гофрированной трубы.
Следует отметить что унитазы не нуждаются в наружных сифонах, так как гидрозатвор реализован внутри их конструкции.
Рис. 5 Разновидности фановых труб на чердаке
Фановые трубы
Внутридомовой стояк, проходящий через все этажи дома, подключается снизу к горизонтальной линии, выходящей на улицу, а сверху связывается с системой вентиляции. Для вентилирования на крышу дома ставят венттрубу, соединяя ее со стояком переходным отрезком, который и называют фановой трубой.
Фановый трубопровод должен обеспечить стыковку 110 мм трубы стояка, которая обрезана или имеет на конце раструб с внутренним резиновым кольцом, с венттрубой, имеющую некоторую разбежку от 110 мм окружности по усмотрению производителя.
Нередко трубопровод стояка и размещенный на крыше вентиляционный отвод не совпадают по оси или располагаются друг от друга на некотором расстоянии, или возникают ситуации, когда к одной венттрубе на крыше подключают два стояка. Все перечисленные и прочие факторы накладывают различные требования к конструктивному исполнению фановых труб. Они могут быть разной длины и углов поворота, иметь гладкие пластиковые или гофрированные стенки, мембранные патрубки, пластинчатые манжеты на конце.
Проектирование наружной канализации
Наиболее простым вариантом обустройства внешней канализации является подключение к централизованной канализационной сети – в таком случае объем работ минимален. Проблема заключается в том, что центральная канализация есть далеко не во всех поселках, поэтому большинству домовладельцев приходится заботиться о канализации самостоятельно.
Есть два основных типа систем, которые используются в случае самостоятельного решения проблемы:
- Локальные очистные сооружения. Такие системы обеспечивают очистку стоков, после чего освещенная вода может сбрасываться в водоем или использоваться для технических нужд. Стоимость обустройства очистного сооружения высока, но результат стоит затраченных средств и усилий.
- Резервуар для хранения стоков. По сути, эта конструкция представляет собой обычный накопитель, в котором отходы постоянно собираются, и через определенный промежуток времени их необходимо утилизировать.
Правила создания наружной канализации
Список правил выглядит следующим образом:
- Выпуск канализации и наружная магистраль должны находиться на большей глубине, чем глубина промерзания грунта в холодный период. Это связано с тем, что трубы могут замерзнуть, и система перестанет работать. В отдельных регионах ситуацию не спасет даже дополнительное утепление.
- Автономные очистные сооружения должны устанавливаться на определенном расстоянии от здания или других объектов, находящихся на участке.
Все это выглядит следующим образом:
— сливная яма должна располагаться не ближе 15 м от здания; — переливные колодцы устанавливаются минимум в 12 м от дома; — септик можно устанавливать на расстоянии 5 м от здания; — станции биологической очистки монтируются всего в 3 м от дома.
Расстояние от колодца или скважины до сливного колодца должно составлять не менее 20 м, а от водопроводной линии – не менее 10 м.
- Магистральный трубопровод наружной канализации должен иметь постоянный уклон, который рассчитывается так же, как и в случае с внутренней канализацией. Желательно к этой величине добавить небольшой запас, примерно в 20-25%.
- Трубы должны быть максимально прочными, поскольку им предстоит выдерживать нагрузку, оказываемую слоем грунта. Лучше всего выбирать армированные гофрированные пластиковые трубы.
Выполнение этих правил позволит создать максимально качественную конструкцию, которая будет обеспечивать отведение стоков от здания, и не будет создавать проблем жильцам.
Из всего написанного можно сделать вывод, что проект системы канализации должен быть достаточно качественным и очень тщательно подготавливаться, чтобы конструкция была максимально надежной и выполняла все возложенные на нее функции. Грамотное проектирование и монтаж канализации позволят сделать хорошую систему своими руками, и она будет радовать жильцов, преподнося им возможность комфортного проживания в здании.
Выбор материалов
Для частного строительства оптимальный вариант — полимерные трубы
Для монтажа канализации обычно используют полимерные и металлические элементы. Разнообразие материалов позволяет выбирать изделия с оптимальным соотношением «цена-качество».
Чугунные трубы имеют ряд преимуществ:
- высокая прочность;
- надежность;
- устойчивость к перепадам температур;
- длительный срок эксплуатации;
- способность противостоять серьезным механическим нагрузкам.
Спрос на трубы из чугуна стал стремительно падать при появлении пластиковых изделий. Это объясняется дороговизной металлических элементов, их большим весом и сложностью транспортировки.
При монтаже систем канализации из пластиковых труб выбирают изделия из ПВХ, полипропиленовые и полиэтиленовые элементы. При соблюдении общих правил и норм эксплуатации такие участки канализации служат более 50 лет. Монтировать полимерные изделия легко своими руками без специальной аппаратуры.
Помимо самих труб, для укладки канализации понадобятся фитинги, герметизирующие составы, набор инструментов. Чтобы правильно крепить участки сети на полу подвала (при необходимости), следует использовать опорные конструкции.
Подключение к сетям канализации, какие документы потребуются
Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.
Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.
Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.
Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.
Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.
Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.
Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.
Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.
Особенности устройства и монтажа канализации в загородном доме
На первый взгляд кажется, что канализацию можно легко сделать своими руками. Однако в действительности не все так просто. Существует множество различных нюансов и тонкостей, использование которых позволяет сделать канализацию правильно.
Например для минимизации появления засорения в местах где трубы изгибаются под прямым углом, будет правильно поставить не одно колено на 90 градусов а два по 45. Таким образом, образуется небольшой полукруг и сточные воды могут двигаться без препятствий.
При проектировании и устройстве автономной канализации загородного дома правильным решением будет воспользоваться услугами профессионала. После осмотра объекта он составит план будущей канализации с точным указанием всех необходимых материалов. Также он качественно произведет все работы по устройству канализации загородного дома.
Куда обратится, чтобы провести канализацию
водоканал или садовое товарищество
Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.
После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.
Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.
монтировать автономную канализацию.
Проект частной канализационной сети
Прокладка канализации в частном доме начинается с разработки проекта и сметной документации.
Проект бытовой канализации
Проект бытовой канализации – это схема, на которой подробно указано, где и как надо установить основные части канализационной сети.
Проект частной канализационной сети
При проектировании бытовой канализации надо учесть:
расположение сантехнических изделий внутри дома. Желательно, чтобы вся разводка канализации в частном доме находилась по возможности ближе к установленному ранее центральному стояку. Это позволит избежать применения дополнительного оборудования, значительно сократить расходы на покупку и прокладку трубопроводов, уменьшить риск возникновения засоров и появления неприятных запахов;
Типовая схема внутренней канализационной сети
Основные правила прокладки канализационного трубопровода
Проект дождевой канализации
Проект ливневой частной канализации, так же как и бытовой включает в себя расположение основных элементов и рекомендации по установке системы.
Типовой проект ливневой канализационной системы
Для качественной и бесперебойной работы частной канализации все необходимые проекты лучше разрабатывать при сотрудничестве с квалифицированными специалистами.
Виды частной канализации
Прежде чем создавать проект канализации дома, надо разобраться с видами канализационных систем. Во-первых, вся система канализации подразделяется на:
- внутреннюю, находящуюся непосредственно в строении;
- наружную, которая по улице отводит сточные воды до места очистки или центральной канализационной сети.
Во-вторых, в загородном доме можно обустроить напорную или самотечную канализацию.
Самотечная канализационная сеть
Самотечная канализация монтируется без применения насосов. Такой тип основан на естественном отводе отработанных вод.
Проект наружной канализации самотечного типа разрабатывается, когда местность, в которой располагается строение, позволяет создать естественный уклон, необходимый для беспрепятственного прохождения сточных вод.
Пример наружной самотечной канализационной системы
Напорная канализационная сеть
Чтобы создать напорную канализационную систему, потребуется дополнительное оборудование в виде фекального насоса или насосной станции. Такой вид канализации считается более дорогим и применяется исключительно в тех случаях, когда:
- проложить самотечную систему невозможно, так как дом находится ниже, чем центральная канализация или очистные сооружения или приусадебный участок имеет большие перепады рельефа;
- частная канализация для дальнейшей очистки или сброса сточных вод должна пройти под автомобильной или железной дорогой.
Пример наружной напорной канализации
Если есть возможность соорудить самотечную канализацию, то не стоит обустраивать напорную принудительную систему.
Этапы монтажа
Для внутренней канализации используются серые трубы
Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.
Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.
Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.
Внешняя канализация
Оранжевые трубы предназначены для внешней канализации
Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.
В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:
- На дно траншей насыпают подушку из песка и хорошо трамбуют её.
- На основу укладывают трубы, надежно соединяя их.
- Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.
Устройство септика
На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:
Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку. Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют. На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см. Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник. После высыхания раствора устанавливают оба резервуара рядом друг с другом
Важно, чтобы не было перекосов. Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек. К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют. Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта
Если бочки не заполнить водой, впоследствии в почве они могут лопнуть. Верх камер септика накрывают люками.
Как сделать канализацию в загородном доме?
Создание канализации начинается еще на этапе возведения дома. Для того что бы потом не делать отверстие в фундаменте для прокладки канализационных труб, необходимо в соответствующем месте оставить отверстие. Для этого необходимо из досок сделать короб шириной и высотой150х150 мм и длиной равной ширине фундамента. При заливке фундамента он устанавливается на расстоянии 30 – 50 см от уровня земли.
Создание автономной канализации состоит из таких основных этапов:
- Рисуется план размещения всех сантехнических приборов: раковин, ванны, душевой кабины, биде, унитаза. По возможности нужно минимизировать количество поворотов, поскольку именно в них наиболее часто создаются заторы.
- С помощью рулетки производится измерение и расчет количества необходимых канализационных труб диаметра 50 и 110 мм. Трубу диаметром 110 мм используют для обеспечения слива при установке унитаза. Также он используются в качестве стояков. Канализационную трубу с диаметром 50 мм применяют для всех остальных сантехнических приборов.
- Четко рассчитывается и записывается необходимое количество и тип всех фасонных частей и крепежа. Следует учесть, что необходимо брать трубы с определенным запасом. Современная промышленность производит трубы четырех основных размеров: 500, 1000, 1500 и 2000 мм. Отталкиваясь от таких стандартных размеров и составленного плана, считается количество труб, необходимых для монтажа канализации загородного дома.
Подключение дома к канализации с чего начать
Подключение канализации делится на два типа. Они бывают раздельные и смешанные. Раздельная используется в случаях, ливневых и бытовых подключениях. А вот смешанные, используется только при трубопроводе смешанного типа.
Стоит отметить, что сам застройщик финансирует канализационный ввод. Этот процесс связан с большими суммами. Но если у владельца дома нет таких денег, то есть возможность сэкономить. В данном случае, придется осуществить модернизацию централизованной ветки. В первую очередь, владелец обязан обратиться в водоканал и преложить свое сотрудничество, то есть определенную плату за работу. Если, в учреждении подтвердят ваше заявление, то часть суммы денег будет оплачена самой организацией. Однако, можно и заплатить деньги сговорившись с соседями. Если их устроит данный метод, то вам будет намного легче справиться с заданием.
Многие люди не любят заниматься хлопотливыми делами и предпочитают не ходить в различные учреждения. Существует оптимальное решение. Можно обратиться в компанию, где занимаются этими делами, предоставить все документы и оформить договор. Они все сделают за вас. Только перед тем, как довериться компании, необходимо уточнить, готовы ли они справиться с задачей. Не забывайте, что все услуги достаточно дорогие. Поэтому если у вас нет достаточных средств, то не стоит обращаться.
Подключаем канализацию к частному дому
Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.
Проектирование и проведение необходимых расчетов
Прежде чем начинать строительство системы, нужно начертить предварительную схему монтажа канализации. На чертеже отмечают все точки расположения сантехники в доме и место локации септика на участке. Кроме того, на схему наносят место вывода трубопровода через фундамент в грунт под первым этажом. На чертеж наносят все линии коллектора от каждой сантехнической точки и вплоть до входа в септик. Производят замеры протяженности каждого отрезка трубопровода. Благодаря измерениям получают суммарное количество необходимо метража внешних и внутренних труб.
Крайне важно нанести на чертеж все места изгибов, соединений, разветвлений и поворотов коллектора. Так мастер сможет закупить необходимое количество переходников, фитингов и др
Этапы устройства канализации в частном доме
Если бы вы хотели самостоятельно провести монтаж канализации в частном доме, подключившись к центральной системе, то следует предпринять следующие шаги:
- необходимо воспользоваться услугами геодезиста для составления ситуационного плана вашего участка, включая план самого дома и разметку пути, по которому будет проложена канализационная линия;
- оформите в соответствующей организации заявку на разработку технических условий отвода сточных вод на вашем участке;
- данные технические условия должны быть переданы специалистам по проектировке, которые разработают проект по вводу в центральную систему канализации. Готовый проект необходимо отдать на утверждение архитектору и в службу водоканала;
- архитектор должен выдать разрешение на проведение работ конкретной организацией;
- необходимо также получить согласие ваших соседей на проведение вблизи их жилищ работ по подключению к центральной канализации;
- если в процессе работ предусмотрено разрушение дорожного покрытия (в случае прохода трассы через него), то необходимо получить соответствующие разрешения в автоинспекции, а также в дорожно-эксплуатационной службе;
- перед тем, как вводить линию в действие, необходимо предупредить эксплуатационную службу водоканала;
- по завершении работ монтажа канализации эксплуатационная организация должна принять готовый проект и подписать с вами договор, регулирующий прием от вас сточных вод.
При укладке канализационных труб следует помнить, что труба должна пролегать на глубине 1200мм от дома, а наклон должен составлять приблизительно 5 мм на одни погонный метр.
Ливневая канализация – подключение к городской ливневой сети
Многие владельцы частных коттеджей хотели бы отводить со своих участков дождевую воду совместно с бытовыми стоками. Технически это совершенно несложно, однако направлять дождевую воду в канализационные колодцы строго запрещается.
Такой способ может легко привести к переполнению колодца, благодаря чему большое количество нечистот выйдет наружу. Поэтому, для освобождения участка от скопившейся дождевой воды необходимо осуществлять не только монтаж канализации в частном доме, но и подключение к центральной или городской ливневой канализации. Так как ливневая канализация обладает гораздо большей пропускной способностью, то и потоки дождевых вод не создадут для нее чрезмерной нагрузки. Труба с дождевыми стоками может вести напрямую в коллектор.
Имейте в виду, что при сильных ливнях вода может пойти по сточной трубе обратно, поэтому подключаясь к центральной системе ливневой канализации, необходимо установить и обратный кран.
Монтаж автономной ливневой канализации в частном доме
Наиболее практичным способом является устройство на участке специальной ямы с резервуаром для стока дождевой воды. Подобная система может использоваться и в качестве локальной канализации для дачи. Резервуар находится в почве, а потому происходит естественное охлаждение, препятствующее размножению бактерий. Затем прокладывается водосток, по которому дождевая вода с крыши дома будет попадать в резервуар. Желательно также поставить специальную решетку, которая будет работать в качестве фильтра и не пускать в резервуар листья, ветки и прочий мусор.
Накопившуюся в резервуаре воду можно затем использовать, например, для полива.
Требования к внутренней канализации
В СНиП 2.04.01—85 приведен ряд указаний, как правильно монтировать канализационные трубы внутри зданий, его основные пункты:
a). Отведение канализационных вод осуществляют по закрытым прямолинейно расположенном трубопроводам самотечным способом. Для изменения направления используют специальные фасонные детали.
b). Монтаж канализации пластиковых труб должен проводиться с одинаковым уклоном, его изменение является недопустимым.
c). Если места соединения стояка с отводными трубопроводами размещены под потолочным перекрытием, для стыковки используют косые тройниковые и крестовидные элементы.
d). При присоединении трубопровода от чаш ванн к стояку на одном уровне следует использовать также косые крестовины.
e). Не допустимо применение крестовин с прямыми углами в горизонтальном положении.
f). Для систем с самотеком допускается использовать трубопроводы из чугуна, асбестоцемента, бетона, железобетона, пластмассы и стекла.
g). Протяжку канализации внутри зданий следует проводить открытым способом в подвальных, подсобных и вспомогательных помещениях, коридорах, подпольях. При укладке труб применяется потолочное, настенное, и к прочим конструктивным элементам зданий крепление.
Рис 8. Таблицы зависимости размеров стояка от интенсивности стоков и угла подвода
h). Скрытая прокладка канализации допустима в перекрытиях, под полами в каналах, в штробах стен, в приставных пристенных коробах, под обшивкой колонн, под подвесными и подшивными потолками, в вертикально расположенных шахтах, сантехкабинах, под напольными плинтусами.
i). При отсутствии в домах складов и производств, разрешен монтаж пластиковых канализационных труб открытым способом в подвальных и чердачных помещениях.
j). Пластиковые трубы разрешено прокладывать в грунте под полами домов, если нагрузка на трубную оболочку не превышает предельно допустимые нормы.
k). Все инженерное сооружения, в которых прокладывают канализационные трубопроводы, должны иметь несгораемое ограждение.
l). Если трубопровод выполнен из поливинилхлорида (ПВХ), фронтальная панель для доступа к нему может иметь лючок с дверцами, изготовленными из сгорающих материалов. В аналогичной ситуации при использовании полиэтиленовых (ПЭ) труб дверцы делают из трудносгораемых стройматериалов.
m). Люки для доступа к приборам учета, арматуре или ревизиям должны иметь площадь не меньше 0,1 м 2 .
n). Точки прохода стояков сквозь плиты должны заделываться цементно-песчаной смесью на всю толщину, и выше плиты на 80 — 100 мм с толщиной слоя 20 — 30 мм. До пропускания трубопровода через плиты перекрытия в местах прохода его оболочку следует плотно обернуть слоем любого рулонного гидроизоляционного материала.
Рис 9. Нормативы размещения ревизий
o). Монтаж внутренней канализации частных домов не допустим:
- Под потолочными перекрытиями, в стеновых и половых каналах комнат для проживания, спальнях.
- Под потолками открытым или закрытым способом в кухонных помещениях.
p). При скрытой прокладке в коробах или за обшивкой ниш в местах расположения ревизий следует ставить лючки с дверцами размером не менее 300 на 400 мм.
q). Трубопровод от раковин, моек следует прокладывать над половой поверхностью, обеспечивая при этом гидроизоляцию и облицовку водонепроницаемыми материалами полов и стен в зоне его размещения.
r). Вентиляцию необходимо проводить с использованием венттруб, подсоединенных к наивысшей точке стояка.
s). Вентиляция, выходящая через стояки, должна располагаться на высоте не менее:
- 0,3 м — от неиспользуемой крыши;
- 0,5 м — от скатной крыши;
- 3 м — когда крыша эксплуатируется;
- 0,1 м — от верхней точки вентшахты
- 4 м — по горизонтали от открывающихся оконных, балконных створок.
t). Канализационную вытяжку недопустимо объединять с внутридомовой вентиляцией и дымоходами.
Рис. 10 Нормативы протяженности выпуска
u). Диаметры вытяжки и стояка должны быть одинаковы. Разрешено подключать к одному узлу вентиляции несколько стояков, обеспечивая уклон в 0,01 в их сторону.
v). Сборка канализационных труб внутри индивидуальных домов должна предусматривать наличие ревизионных или прочистных лючков, установленных на:
- нижнем и верхнем этажах;
- в начале (по направлению стоков) отводных канализационных труб, если к ним присоединено три или более сантехнических приборов и отсутствует прочистной люк ниже;
- в точках поворота трубопроводной магистрали, если эти места невозможно прочистить через иные участки.
w). Расстояния между ревизиями на горизонтально расположенных отрезках выбирают согласно таблице на рис 9.
x). Если монтаж канализационных труб в частном доме проводят под полом, их расстояние до его поверхности принимают не менее 100 мм. При вероятности механического повреждения трубопровода его защищают, и утепляют, если возможна эксплуатация канализации при минусовых температурах.
Также некоторые пункты СНиП 2.04.01—85 регламентируют монтаж наружной канализации в частном доме, некоторые из них:
- Выпуск в подвале протягивают с наклоном от 0,02.
- Диаметр выпускного трубопровода определяют путем расчетов, он не должен быть меньше внутридомового стояка или наибольшего из нескольких.
- Угол подсоединения выпуска берут от 90 градусов по направлению стоковых вод, в его проходном канале допустимы перепады.
Виды канализационных систем для частного дома
Проще всего смонтировать пластиковый трубопровод
С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:
- Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
- Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
- Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.
Самостоятельное устройство канализации
Для внутренней системы нужен:
- трубопровод
- стояк и фановая труба
- ревизии
- запорные элементы
- выпуск (соединение с наружной системой).
оптимальное место для стояка
Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.
Внешняя часть канализации состоит из:
- трубопровода
- колодцев
- накопительной емкости или септика.
Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном
Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов
монтируется и укладывается трубопровод.
Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.
Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).
Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.
Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.
Стоимость работ по прокладке систем канализации
Примерная стоимость создания системы удаления стоков, включая цену работ по прокладке одного погонного метра канализации в земле:
Наименование работ | Расценки, руб. |
Разводка канализации – монтаж точки, в которую входят ревизии, стояк, заглушки и отдушки | 2200 |
Теплоизоляция труб – протяжки трубы в утеплителе | 80 |
Работы по прокладке дворовой сети канализации | 220 |
Земляные работы | 1500 |
Штробление бетонной стены для трубы | 1000 |
Штробление кирпичной кладки под трубу | 700 |
Создание отверстия в фундаменте для вывода трубы | 3500 |
Прайс на работы по установке канализации меняется в зависимости от региона.
Собирать внутреннюю и внешнюю канализацию следует с учетом документации, в которой указаны параметры дома и земельного участка. При соблюдении основных требований система будет отводить стоки максимально эффективно, а сложностей с ее ремонтом не возникнет.
Виды канализации для частного дома
Любая система отвода стоков состоит из двух частей: внутренней и наружной. Первая предназначена для сбора воды от различных сантехнических приборов. Вторая чаще всего тоже состоит из двух частей: хозяйственно-бытовой и ливневой канализации. Первая отводит избыток воды с крыш жилого дома и других строений, площадок и дорожек. Вторая собирает сточные воды из жилого дома. Она состоит из:
- трубопровода;
- насосов;
- фильтров;
- колодцев и сливной ямы;
- фильтрующих колодцев или септика.
самотечная или с принудительной циркуляцией. зависит от подачи электроэнергии,
Ливневая и хозяйственно-бытовая система иногда объединяются в одну и называются общесплавной канализацией. Но чаще всего ливневая и талая вода отводится отдельно от хозяйственно-бытовых стоков. Такая наружная канализация называется раздельной.
Локальная канализация для загородного дома
Локальная канализация загородного дома состоит из таких основных частей:
- внутридомовая система, которая состоит из различных сантехнических приборов, канализационных труб и фасонных частей;
- наружная канализационная труба, которая находится под землей;
- септик.
Как правило, канализация основана на принципе самотека. Однако в таких помещениях как подвал, которые находятся ниже уровня септика, такую систему отводов канализационных стоков сделать невозможно. Для решения данной проблемы используются фекальные насосы.
Такие установки монтируют непосредственно за унитазом. Помимо мощного насоса установка имеет специальную камеру с режущим механизмом, который измельчает отходы. Для устранения неприятного запаха установки комплектуются угольным фильтром. Монтируют такой насос на этапе установки унитаза.
Материалы для монтажа канализации
Внутренняя канализация состоит из сантехнических приборов и трубопровода, который чаще всего монтируется из пластиковых материалов. Требуются не только трубы, но и различные фитинги:
Для всех сантехнических приборов нужно приобрести устройства, препятствующие проникновению в систему твердых частиц. Трубопровод монтируется с уклоном, то есть, ввод в стояк должен быть расположен ниже отрезков, присоединенных к сантехническим приборам.
системой сбора и очистки. сливная ямаспециальную герметичную емкость
На песчаных почвах можно построить фильтрующие колодцы из бетонных колец, засыпав на дно ям слой щебня. Такие сооружения наполняются не очень быстро, но очищают стоки всего на 60−70%. Гораздо эффективнее септики, в которых сточные воды очищаются при помощи аэробных и анаэробных бактерий и поступают в фильтрационный колодец со слоем гравия (щебня) на дне. При использовании септика бытовые стоки очищаются почти полностью и окружающей среде не вредят.
Трубопровод для наружной части можно смонтировать из чугуна или пластика (ПВХ, полипропилена, гофрированного полиэтилена). Чугун слишком дорогой, тяжелый и требует привлечения тяжелой техники. Пластиковые материалы легкие, очень гладкие изнутри, устойчивые к образованию ржавчины. Для бытового трубопровода самый лучший вариант — трубы ПВХ или гофрированный полиэтилен. Но выбор делается на основании анализа грунта, уровня промерзания грунта в зимнее время, площади участка и вида системы очистки.
Проектирование и подготовительный этап
При правильном составлении проекта канализации необходимо выяснить:
- есть ли возможность подключения здания к централизованным сетям;
- каким образом будут утилизироваться отходы в автономной системе;
- какой объем стоков будет производиться ежедневно;
- будет ли частный дом эксплуатироваться постоянно;
- на какую глубину промерзает почва, и какой уровень грунтовых вод на участке.
Проекты канализации и водоснабжения составляют совместно. Комплексный подход позволяет избежать ошибок и сделать канализацию максимально эффективной. В документе указываются:
- Общие данные, содержащие название нормативных актов и состав проекта. В этот раздел помещают пояснительную записку к монтажу систем водоснабжения и канализации.
- Экспликация помещений – содержит план всех этажей с указанием мокрых зон и указаниями по их гидроизоляции.
- Расчет водопотребления и водоотведения. В разделе приведены соответствующие нормы и выполнены расчеты с учетом конкретного дома – многоквартирного или загородного.
- План водопровода – содержит точное расположение сантехнических приборов.
- Схема канализации – в ней показаны трассы прокладки труб с указанием их размеров и расположением стояков.
- Спецификация, в которой указано необходимое оборудование, крепежные элементы, трубы и фитинги.
Подготовительный этап перед проведением канализации заключается в следующих действиях:
- Определиться с количеством сантехнических приборов и местом их размещения.
- Обеспечить возможность монтажа дополнительного оборудования, для которого потребуется устанавливать канализационный слив. Для этого необходимо установить отведение закрываемого типа с заглушкой.
- После расчета всех параметров нарезать трубы, учитывая параметры фитингов. Для пластиковых изделий можно использовать ножовку по металлу. Выполнять срез необходимо под прямым углом. После процедуры края следует зачищать ножом или наждачной бумагой.
- Проводить монтаж канализационного трубопровода необходимо под уклоном, для чего используются специальные скобы.
Перед укладкой канализации подготавливают болгарку, дрель или перфоратор, монтажный пистолет, зубило, молоток, отвертку и разводной ключ.
Проектирование сетей водоснабжения и канализации
Сегодня можно без проблем жить в загородном доме, пользуясь всеми плодами цивилизации: отоплением, водопроводом, канализацией, электричеством, вентиляцией и кондиционированием – все это можно предусмотреть в коттедже. Главная задача – правильно создать проект. Поэтому в этой статье мы будем говорить о том, как сделать индивидуальный проект системы водоснабжения и канализации для частного дома или для дачи.
Канализационные системы для частного дома или для дачи отличаются от городских своей автономностью. И если центральный водопровод в некоторых загородных поселках присутствует, то канализации в них нет. Поэтому важно продумать все нюансы монтажа трубопровода.
Проектирование водопровода в частном доме
Существует три подхода к разработке плана:
- Подключиться к центральной водопроводной сети.
- Организовать водоснабжение из колодца.
- Организовать водозабор из скважины.
В первом случае при проектировании нужно получить разрешение на подключение к водопроводной трубе. Местный водоканал должен предоставить точку подключения, от которой к дому надо будет монтировать водопроводную ветку. Именно в это место устанавливается колодец, в который монтируют задвижку или вентиль, счетчик контроля расхода воды, а перед водомером — сетчатый фильтр грубой очистки.
Основное правило прокладки водопроводной трубы к дому – найти кратчайший путь без отводов. Еще совсем недавно было еще одно требование: прокладка трубной сети должна быть ниже уровня промерзания грунта. Сегодня делать этого необязательно, потому что водопроводную трубу можно утеплить, а современный рынок строительных материалов предлагает огромное разнообразие утеплителей разного типа.
Так как заводят трубу или через фундамент, или через стену дома, поэтому в этих конструкциях частного дома необходимо предусмотреть сквозной проем, который формируется, к примеру, полимерной трубой.
Проект водопровода из колодца или скважины
Перед тем как сделать индивидуальный проект на воду в частном доме из скважины или колодца, необходимо выяснить, на какой глубине залегает вода, пригодная для питья. Если ее уровень высокий, то в основе проекта предусматривают колодец. Если низкий — то скважину. Поэтому необходимо предварительно сделать пробное бурение, достать воду и провести ее анализ. Можно поступить проще: достать данные по поселку о залегании грунтовых вод. Такую информацию можно получить в отделе Гидрогеологии. Это учреждение есть в каждом областном городе.
Проект водопровода создается точно так же, как проект такой же системы из центральной сети: основой является прямолинейность и применение теплоизоляции. Существует лишь различие в расчете мощности насоса и в выборе его по каталогу.
- Определение места бурения гидротехнического сооружения.
- Проведение расчета количества требуемой для потребления воды, на основе которого устанавливается производительность и напор насосного оборудования.
- Проектирование водопроводной линии от скважины или колодца к дому.
- Проектирование внутренней водопроводной сети с разводкой до каждого сантехнического прибора, расположенного на всех этажах здания.
Оборудование для водоснабжения коттеджа
Если проектируется система водоснабжения из колодца или скважины, то, в первую очередь, определяется тип наносного оборудования. Для скважины используют глубинные и поверхностные модели, для колодца — погружные и поверхностные. Последние устанавливаются на поверхности рядом с колодцем или скважиной, отсюда и их название. Вторые опускаются в гидротехническое сооружение.
Погружные устанавливают на небольшой глубине – не ниже 10 м. Глубинные можно опускать до 200 м. Поэтому их конструкция более мощная и герметичная.
Как рассчитать мощность насоса
В основу расчета закладывают количество сантехнических приборов в доме и их производительность. Например:
- кухонная мойка – 12 л/сек;
- умывальник – 12 л/с;
- душ – 0,25 л/сек;
- унитаз – 0,1 л/сек.
Сюда надо обязательно добавить краны, расположенные во дворе и используемые для полива сада и огорода. Их расход составляет 0,3 л/с.
Суммарная величина всех сантехнических приборов является производительностью устанавливаемого насоса. Но есть у этого вида оборудования еще один важный параметр – напор. Он определяет, на какое расстояние или высоту насос может подать воду. Это является важным параметром, потому что водозабор устанавливается с глубины. Например, если пробурена скважина на глубину 20 м, то напор выбираемого насоса не должен быть меньше этой величины.
По двум полученным показателям из каталога можно выбрать требуемый насос. Понятно, что чем выше эти две характеристики, тем дороже насосное оборудование. Например, глубинные модели самые дорогие:
Марка насоса
Расход, м 3 /ч
Напор, м
Цена, руб.
Grundfos SQ 3-105
Waterstry SPS 7025
Waterstry 3ST 2- 90
Grundfos Пакет SQE 5-70 с частотным регулированием
Дополнительный вид оборудования для автономного водопровода
Так как вода из колодцев и скважин не всегда чистая, поэтому очень важно позаботиться об ее очищении. Сегодня для этого используют фильтры различного назначения, обеспечивающее разную степень очистки. Обычно это фильтры грубой и тонкой очистки. Первые задерживают крупные примеси (песок, камешки и прочее), вторые — мелкие. В этой последовательности их и устанавливают.
Кроме этих видов фильтров есть и другие:
- для смягчения воды;
- для ионизации;
- для обеззараживания.
Еще один элемент автономной водопроводной сети – накопительный бак. Его назначение – накапливать воду на случай, если в загородном поселке отключат подачу электроэнергии, что происходит довольно часто. В такой ситуации насосы работать не смогут, а вода будет подаваться в сеть из этого бака. Его объем зависит от параметров потребления воды жильцами дома. Обычно в небольшом коттедже устанавливают пластмассовую емкость объемом 1 м 3 .
Что касается места установки дополнительного оборудования, для этого лучше всего использовать подсобное служебное помещение — подвал, отдельную комнату, изолированную от жилых помещений. Главное в проекте учесть, что расстояние от скважины или колодца до внутренней водопроводной сети должно быть кратчайшим.
Бурение скважины в различных грунтах
При разработке проекта водоснабжения не нужно описывать, как бурят скважины, какими технологиями и инструментами необходимо пользоваться. Но в описательной части проекта обязательно указывается, какой тип грунта присутствует на загородном участке. Именно от этой информации зависит, каким способом скважину придется бурить. А точнее — каким рабочим инструментом.
- В песчаных грунтах обязательно устанавливают обсадные трубы из стальных сплавов. Для бурения используют желонку, трубы нагружают сверху дополнительным грузом и при вдавливании увеличивают скорость вращения. Делается это для того, чтобы обсадные трубы не отклонились от вертикального направления. Так как грунт мягкий и подвижный, он не обеспечивает требуемой надежности и плотности.
- В грунтах из твердой глины скважину бурят желонкой. Обсадные трубы используют не всегда. Технология основана на применении воды, которую заливают постоянно в скважину, пока ее глубина не достигнет водоносного слоя.
- В грунтах из мягкой глины пользуются насадкой змеевик или бурильной ложкой. Обсадную трубу используют обязательно.
- Если в качестве грунта выступает галька или гравий, для бурения используют два инструмента: долото и желонку. Первым разрыхляют грунт, вторым — выбирают. Обсадные трубы устанавливаются обязательно. Если в качестве грунта выступает сухой галечник, то при бурении надо добавлять воду.
- Если в качестве грунта выступает смесь глины с галькой и валунами, то используют пирамидальное долото. Другие инструменты здесь не помогут. Но даже долото не может сделать проходку, если на его пути встретится большой камень. Придется менять место бурения.
Оборудуем канализацию коттеджа
Канализация частного дома состоит из двух частей: внутренняя и наружная. Первая обвязывает все сантехнические приборы и выходит через фундамент или стену коттеджа на улицу. Если дом многоэтажный, то вся трубная разводка устанавливается на вертикальном стояке. Если дом большой, то стояков может быть несколько. Их соединяют в подвальном помещении и выводят наружу с одной точки.
Наружная часть – это трубная сеть, соединяющая дом с сооружением, обеспечивающим сбор и утилизацию (частичную или полную) канализационных стоков. В качестве системы утилизации сегодня используют выгребные ямы или септики разного типа и степени очистки.
Внутренняя канализация
Проект внутренней канализации состоит из схемы, на которой обозначены точки установки сантехнических приборов, трубные участки, фитинги, стояк (если он есть). На схеме обязательно обозначают длину трубных участков, а также диаметр труб.
Величина диаметра зависит от того, от какого сантехприбора труба отводится:
- от мойки на кухне или раковине в ванной – 32-40 мм;
- от ванны или душа – 50 мм;
- от посудомоечной или стиральной машины – 40-50 мм;
- от унитаза 110 мм;
- стояк – 110 мм.
Основное требование к внутренней канализации – минимальные расстояния от сантехнических приборов до стояка. При этом обязательно выдерживается угол наклона – 2-3 мм на 1 м длины трубной разводки, ведь канализация – система самотечная.
В проекте также обозначается, каким способом проводят монтаж труб: открытым или закрытым. Первый заключается в установке на хомуты по стене, второй – в монтаже в штробы (в стене или полу), которые впоследствии заделываются ремонтным раствором. Если в доме есть подвал, то часто канализацию первого этажа спускают в него.
Проектируя загородный коттедж, архитекторы стараются расположить помещения так, чтобы канализационный стояк оказался у ближайшей к септику. Таким образом решают задачи экономии материалов, плюс укорачивают саму канализационную систему. Чем она короче, тем эффективнее работает.
Типы пластиковых труб для внутренней канализации
Сегодня используют три разновидности:
- Непластифицированный поливинилхлорид (НПВХ). Инертен к активным химическим реагентам, выдерживает температуру воды до +70С. Цвет — серый.
- Полипропилен. Легко выдерживает температуру канализационных стоков до +90С. Если происходит кратковременное повышение температуры, то выдерживает +110С. Хорошо противостоит химическим и бактериальным нагрузкам. Цвет — серый.
- Полиэтилен низкого давления. Используют для канализационных стоков с температурой до +40С, с кратковременным влиянием до +60С. Высокая гибкость и возможность выдерживать серьезные ударные нагрузки. Инертен к химии. Цвет — черный.
Наружная канализация
Включает трубную разводку и гидротехническое сооружение, в которое сбрасываются стоки и нечистоты и проходят там частичную или полную утилизацию.
Проект трубной разводки
Сначала определяют, будут ли возводиться на загородном участке хозяйственные постройки, в которых будут использовать воду. К таким постройкам относят, например, баню, летнюю кухню, бассейн и прочее. Если да, то наружная система канализации будет сложной: от дома до септика будет проводиться прямой участок, к которому подключатся дополнительные ветки.
Во-первых, для этого используются трубы из ПВХ оранжевого цвета. Во-вторых, в зависимости от диаметра угол наклона канализации будет разным:
- диаметр 110 мм – угол наклона 20 мм;
- диаметр 180 мм – угол 8 мм;
- диаметр 200 мм – наклон 7 мм.
Что касается выбора диаметра, то для его определения придется провести сложный гидротехнический расчет, основанный на сбросе максимального количества канализационных стоков. Проектировщики такие расчеты проводят лишь в том случае, если канализация проектируется для больших зданий общественного, промышленного или жилого назначения. Для частных домов используют табличные значения, которые указаны в СНиПе 32.13330.2012.
Таким образом, если коттедж небольшой, то для наружной части канализационной сети используют трубу диаметром 110 мм, в больших домах устанавливают изделия диаметром 150 или 200 мм.
Производительность сооружения для сбора канализационных стоков
Как рассчитать пропускную способность или объем септика, выгребной ямы. Для расчета используют три показателя:
- количество людей, постоянно проживающих в коттедже;
- количество потребляемой воды на одного человека в сутки (величина постоянная – 0,2 м 3 или 200 литров);
- количество дней, за которое бактерии перерабатывают органику (величина постоянная – 3 дня.
Например, в загородном доме проживает 6 человек, значит объем септика должен быть 6х0,2х3=3,6 м 3 .
Автономные сооружения
Сегодня все чаще владельцы загородных домов выбирают автономный тип водоотвода. Он удобен тем, что его функционал – это сбор и утилизация канализационных нечистот. То есть нет необходимости выкачивать собранные стоки и заниматься их утилизацией. На выходе из септиков получается осветленная вода. Использовать ее для бытовых нужд нельзя, а вот для полива сада или огорода она вполне подойдет.
Правда, не у всех септиков такая степень очистки присутствует. Если данный параметр низкий, то очищенную воду сбрасывают за пределы участка в естественные углубления: овраги, канавы. Если такой возможности нет, тогда сооружают поля фильтрации, которые помогают максимально очистить воду. Она просачивается в грунтовые воды через естественные фильтры: песок, гравий, глину.
Сложности проектирования водопровода и канализации
На самом деле, серьезных сложностей в проектировании канализационной системы и водопровода частного дома нет. Особенно, если он возводится в сельской местности, где отсутствует разветвленная сеть других коммуникационных систем, мешающих проведению монтажных работ. Однако в городских условиях все это приходится учитывать.
Возможности загородного участка позволяют спроектировать прокладку труб без учета расположения соседних зданий. Но есть несколько позиций, которых придется придерживаться строго. Это касается, в первую очередь, гидротехнических и канализационных сооружений:
- расстояние септика от фундамента дома должен быть не менее 5 м;
- скважину можно бурить даже в подвале;
- колодец должен выкапываться на расстоянии 5 м от строений;
- расстояние между септиком и скважиной (колодцем) должно составлять 50 м.
Таким образом, главное – учесть именно эти данные. К ним также можно добавить прямолинейность прокладываемых сетей: чем меньше отводов и отклонений, тем лучше.
Конечно, надо обязательно учитывать климатические условия. С появления на рынке широкого ассортимента теплоизоляционных материалов и нагревательных кабелей, проблема замерзания водопровода и канализации решается легко. Это, кстати, касается и насосов поверхностного типа. Для них на скважинах или колодцах сооружаются утепленные кессоны.
Заключение
Водоснабжение и канализация частного дома – две системы, которые обеспечивают комфортное проживание за городом. Уже мало кто носит воду ведрами из колодца и посещает, особенно зимой, уличный туалет. Население страны постепенно переходит на городские удобства. Но чтобы обе системы работали эффективно, необходимо создать профессиональный проект. При строительстве нового дома проект заказывается на все здание. В нем учитываются и коммуникационные сети.
Источник https://rmnt.mirtesen.ru/blog/43077086660/Proektirovanie-i%C2%A0montazh-kanalizatsii-chastnogo-doma-svoimi-ruka
Источник https://msmetall.ru/dlya-vody/proekt-bytovoj-kanalizacii.html
Источник https://www.project-home.ru/blog/proektirovanie-vodosnabzheniya-i-kanalizaczii-chastnogo-doma
