Канализация своими руками для автомойки

Канализация своими руками для автомойки

Как создать своими руками

Канализация автомойки: устройство и особенности

В отличие от обычных бытовых или промышленных систем, канализация автомойки работает на замкнутом цикле. Сточные воды содержат большое количество соединений тяжелых металлов, органических веществ и нефтепродуктов. Производить сброс таких жидкостей в общественные сети нельзя, этого не допустят органы санитарного надзора.

Поэтому системы водоочистки для автомоек располагаются прямо на рабочем месте и обрабатывают стоки сразу после слива из моечных камер. Рассмотрим особенности таких комплексов:

Устройство, способ очистки стоков

Автомойка без канализации и водопровода работать не сможет, но использовать обычные сети ей запрещено. Машины, поступающие для помывки, несут на корпусе большое количество песка, пыли, твердых частиц и нефтепродуктов. Кроме этого, имеются налипшие почки или листья растений, трупики насекомых и прочая органика. Согласно требованиям санитарно-экологического контроля, удаление вредных компонентов из сточной жидкости должно производиться прямо на месте.

Канализация для автомойки представляет собой очистной комплекс, устройство которого напоминает обычный септик. Изначально вода набирается из центрального водопровода, но после прохождения рабочего цикла не сбрасывается в канализацию, а поступает в приемную секцию очистных сооружений. После очистки она вновь используется для мойки автомобилей. По мере снижения объема производится подпитка из водопроводной сети.

Несмотря на схожесть конструкции, современные очистные комплексы для автомоек отличаются значительными преимуществами:

Рассмотрим, какую канализацию используют автомойки. Используются разные методики очистки:

Существует масса готовых комплектов для очистки воды на автомойках. Они эффективны, но дорого стоят и нуждаются в постоянном обслуживании. Готовая автомойка без канализации нуждается в грамотном подключении, обслуживании, требует ремонта и прочих забот. Кроме этого, очистная система нуждается в подключении электропитания, что означает дополнительные расходы на ее оплату. Если возможности позволяют, лучше приобрести готовый комплект оборудования, так как с ним будет меньше хлопот. Кроме того, работникам надзорных органов такой вариант покажется допустимым, в отличие от самодельных систем очистки.

Почему запрещен сброс стоков в общественные линии

Сброс с автомойки в хозбытовую канализацию запрещен. Это обоснованное требование, так как жидкость несет вредные компоненты. Попадая в очистные сооружения, они отрицательно воздействуют на активный ил, убивая бактерии. Это приводит к остановке процесса биоочистки воды и требует откачки ила, замены микрофлоры. Процедура трудоемкая и затратная, а повторная настройка режима работы очистных сооружений требует времени и усилий. Поэтому очистка стоков с автомоек производится на собственных мощностях и постоянно контролируется органами санитарного и экологического надзора. Подключать сливной патрубок моечного комплекса к центральной канализации строго запрещено.

Любая канализация для автомойки, требования к качеству которой весьма высоки, удаляет все посторонние компоненты с использованием современных технологий. Единственный способ, не используемый в подобных сооружениях — биологическая очистка. Активный ил не может сохранять свою деятельность, контактируя с химическими компонентами стоков.

Самостоятельное изготовление очистной системы

Стоимость готовых комплектов довольно высока. Самые дешевые модели для автомоек на 2 поста, пригодные только для очистки жидкостей, обходятся от 22 тыс. руб. Если комплект позволяет производить повторное использование очищенной воды — то значительно дороже. Приобретение стандартных наборов оборудования не всегда по силам владельцам небольших предприятий. Рассмотрим, как сделать мойку без водопровода и канализации самостоятельно.

Принцип работы самодельных очистных сооружений аналогичен устройству септика. В качестве резервуаров используются стандартные бетонные кольца. Необходимо подсчитать их объем, с учетом размеров и особенностей режима работы автомойки. Важно учесть ее параметры:

Так как сделать канализацию для автомойки без последующего сброса очищенной жидкости невозможно, надо заранее определить способ утилизации. Возможны два варианта:

Эти сложности надо учесть, когда настанет время сделать тщательный расчет параметров комплекса. Важно правильно оценить свои возможности, поскольку ошибки при сборке комплекса повлекут серьезные штрафные санкции. Как бы качественно ни очищала стоки автомойка, слив воды в канализацию всегда будет расцениваться работниками надзорных органов как опасное и нежелательное действие. Поэтому правильнее строить комплекс, работающий на замкнутом цикле. Нужна методика очистки без сброса жидкости в центральную канализационную систему.

Видеообзор:

Обзор промышленных септиков для автомойки

В связи с тем, что деятельность автомоек неразрывно связана с использованием, обычные очистные сооружения с переработкой сточных вод справиться не смогут. Именно поэтому в таких случаях необходимо приобретать специализированное оборудование – септик для автомойки.

Что нужно знать

Устройство и принцип работы

Септики для автомоек ориентированы на переработку стоков с высоким содержанием солей тяжелых металлов, примесей нефтепродуктов и веществ органического происхождения. Поэтому септик представляет собой конструкцию, оснащенную перегоночными станциями и автоматизированной системой.

Отзывы: преимущества и недостатки

Согласно отзывам многих владельцев автомоек, современные системы очистки обладают рядом преимуществ перед обычными септиками, в том числе такими, как:

Способы очистки канализационных стоков

Условно очистительное оборудование для автомоек можно разделить на несколько групп в соответствии со способом очистки стоков:

Механический способ очищения подразумевает установку элементов для поверхностной обработки стоков – решеток, отстойников, пескоуловителей. Такой способ очищения назвать надежным сложно, так как стоки проходят только первичную очистку, и при этом большая часть примесей не удаляется.

Фильтрационный метод выполняется с помощью абсорбционных фильтров и относится к способу доочищения стоков. Кроме того, данный способ может применяться для обработки несильно загрязненных вод.

Метод флотации заключается в очищении стоков без применения сильнодействующих веществ, однако при сильном загрязнении сточных вод очистка происходит с помощью химикатов.

Очистительные сооружения для автомоек могут состоять из нескольких резервуаров, один из которых будет выполнять функцию отстойника, а второй – производить доочищение вод от масел, топливных примесей и других сложных веществ. После доочистки отходы могут быть слиты в канализационную систему или использованы для хозяйственных нужд.

Для очищения канализационных стоков от нефтесодержащих веществ используются более сложные схемы:

Для первой схемы с использованием флотаторов загрязненные стоки собираются одном баке, и уже оттуда с помощью гидродинамических приборов и эжекторов переводятся в стояк для последующего разделения по группам. После этого стоки переливаются во флотатор, где и проходят тщательную обработку.

Для запуска этого процесса используется искусственный вихрь, который закручивает взвеси, а образующийся при этом электрический разряд способствует налипанию продуктов с примесями нефти. После такой многоступенчатой проверки стоки являются очищенными на 99 процентов.

В случае с электрическим реактором и гидроциклоном-осветлителем, система состоит из бака, выполняющего механическую обработку с осаждением наиболее тяжелых фракций. В конструкции предусмотрена промывка контактного осветлителя.

Данный метод достаточно универсален, так как химические соединения не используются, а установить оборудование можно не только внутри помещения, но и на улице без угрозы нормальной работе конструкции.

Для дополнительного очищения используются фильтры, состоящие из кокса, керамзита и шунгизита. С целью усиления эффективности доочистки монтируются фильтрационные траншеи, на дно которых выкладывается щебень, а в качестве трубопровода используются перфорированные изделия. На выходе вода получается полностью очищенной.

Важно: Фильтрационные траншеи могут быть установлены только на участках, где уровень подземных вод не превышает трех метров.

Выбор септика для автомойки: виды промышленных септиков

Отличия и особенности

Очистные сооружения для автомоек ориентированы на переработку сточных вод с высоким содержанием тяжелых металлов, примесей нефтепродуктов и органических веществ. Поэтому септик для автомойки представляет собой конструкцию, оборудованную перегоночными станциями и автоматизированной системой.

Как и по каким критериям выбрать?

Промышленные очистительные сооружения могут быть использованы локально или подключены к автономной канализации.

В первом случае экономия воды будет достигать 90 процентов. Данная технология очистки построена на очищении стоков ото всех загрязнений, примесей и добавок, вследствие чего вода может быть использована повторно.

При выборе септика по способу очистки необходимо учитывать некоторые нюансы:

На 2 поста

Масштаб автомойки играет большую роль при выборе конкретной модели очистного сооружения. Чем больше постов, тем выше должна быть производительность и мощность устройства.

На 4 поста

Как показывает практика, для обслуживания четырехпостовой автомойки в большинстве случаев достаточно очистного сооружения с мощностью в 2000 литров в час, однако некоторые владельцы моек с высокой загруженностью предпочитают использовать модели, рассчитанные объемы от 3000 литров в час.

Фирменные септики

Наибольшей популярностью в качестве очистных сооружений для автомоек используются септики следующих марок:

В то же время специализированные для автомоек системы оборотного водоснабжения с возможностью повторного использования воды стоят существенно дороже. К примеру, стоимость системы «Свияга-БК» колеблется около двухсот тысяч рублей.

Возможен ли слив в грунт?

Вопреки распространенному ошибочному мнению, сбрасывать очищенные стоковые воды после автомойки в грунт нельзя – при должном уровне очистки их можно направить в канализацию или использовать повторно.

Можно ли сделать самостоятельно?

Одним из вариантов организации септика является создание сооружения из железобетонных колец. Для создания такой конструкции потребуется девять бетонных колец и три люка для закрытия каждого резервуара.

Создание септика для автомойки начинается с подготовки колодцев, равных по количеству емкостей. Размеры котлованов должны быть немногим больше размеров колец, глубина не менее трех метров, а диаметр – 2,8 метра. Копку траншей рекомендуется осуществлять в четыре руки – один человек работает лопатой, а второй поднимает грунт наверх.

Затем в первых двух колодцах необходимо уложить бетонную подушку. Впоследствии два установленных на них резервуара будут выполнять очищение стоков при помощи колоний микроорганизмов.

После перекрытия баков люками и монтажа вентиляционной трубы для второй емкости, производится засыпка грунтом между стенками колец и траншеей. При этом крышки будут видны над поверхностью почвы.

Все резервуары необходимо соединить между собой канализационными трубами. При их монтаже важно учесть, что трубопровод подводится к первому резервуару под небольшим уклоном. Следующий соединительный участок должен быть на двадцать сантиметров ниже предыдущего, а труба от второго к третьему резервуару должна быть установлена с соблюдением такого же уровня наклона.

Внимание: При организации самодельного септика необходимо подготовить запас флокулянтов и коагулянтов для последующего их добавления в воду с целью разложения стоков, содержащих в себе химические вещества. При несоблюдении этого правила непереработанные после первой машины отходы попадут на следующий автомобиль, прибывший на помывку.

Цена под ключ

Стоимость очистных сооружений для автомоек зависит, прежде всего, от способа обработки стоков. В то время как средняя стоимость сооружения из бетонных колец составляет 50 тысяч рублей, очистительная система обойдется гораздо дороже. К примеру, система «Арос», рассчитанная на 1 пост, будет стоить около 50-60 тысяч рублей, а при покупке септика, рассчитанного на обслуживание 8 постов, придется отдать уже около 160 тысяч рублей.

В то же время, поверхностные отстойники можно приобрести за 50-100 тысяч рублей в зависимости от производительности, количества секций и ряда других факторов.

Где купить септик для автомойки?

Приобрести септик для автомойки можно в таких организациях, как:

Таким образом, установка септика или другого очистительного сооружения для автомойки – необходимая мера. Выбирать при этом оборудование необходимо, исходя из количества постов, способа очистки транспорта и собственных финансовых возможностей.

Очистка сточных вод автомоек

Растущее с каждым годом количество автомобилей создает благоприятную почву для открытия автомоек. Несмотря на то, что данный бизнес является прибыльным и, на первый взгляд, не проблемным, в нем таится немало нюансов. Один из которых – необходимая очистка сточных вод автомоек, обусловленная требованиями экологов. Процесс очистки – дело затратное и требующее специального оборудования. Однако, рациональное использование очищенной воды позволит оправдать затраты.

Зачем нужна система очистки очистка сточных вод автомоек?

Для мытья автомобилей современные автомойки используют всевозможную химию. Если не заниматься очисткой, то вредные вещества вместе с машинным маслом и топливом могут уйти в водоемы или попасть в системы центрального водоснабжения. Необходимость очистки воды обусловлена требованиями, предъявляемыми к автомойкам. Санэпидемстанция контролирует работу по фильтрации и обезвреживанию воды в целях сохранения экологии. Таким образом, если автомойка не пройдет сертификацию и не подтвердит свою экологическую безопасность, она не будет допущена к работе.
Основной документ регламентирующий очистку стоков — СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»

Основные контролируемые параметры сточных вод

Параметр Ед. изм. ПДК
окраска прозрачность столбика воды, см. 10
запах баллы 2
взвешенные частицы мг/л. 3
биохим. потребность в кислороде мг О2/л 3
хим. Потребность в кислороде мг О2/л 30
общие колиформные бактерии кол-во бактерий в 100 мл 20
колифаги(вирусы) Кол-во БОЕ в 100 мл 10
термотолерантные колиформные бактерии кол-во бактерий в 100 мл 10

Очистка воды может быть выгодна и для самих автомоек. Ежедневно расходуя большой объем, организация несет существенные расходы, связанные с оплатой счетчиков. Замкнутая система очистки воды для автомойки позволит повторно использовать уже отработанную воду после того, как она пройдет через систему отстойников и фильтров. При использовании таких систем экономия воды составляет порядка 80%. Оставшиеся 20% теряются вместе с грязью и примесями.

Таким образом, система очистки воды для автомоек – экономия средств и экологичность.

Какие проблемы с подводом воды могут быть?

Для эффективной работы автомойки необходимо большой количество воды. В том случае, если предприятие расположено далеко от каналов водоснабжения, и провести водопровод затруднительно, работа автомойки ставится под угрозу. В среднем для мытья одной машины в течение 10 минут при использовании аппарата высокого давления необходимо 100-300 литров воды.
На практике выходит следующее:
Мойка одной машины:
— расход воды примерно 80 л;
— время — 20 минут.
За 8 часов расход на один пост мойки будет — 80х(8х60/20)=1920, это на 36% меньше нежели по нормам.

Какое решение есть?

Оптимальным решением в данном случае станет организация системы круговорота воды на автомойке. Рециркуляция воды подразумевает, что использованная вода будет подвержена тщательной очистке, затем использована повторно. Цикл продолжается на протяжении нескольких недель, пока отработанную воду не вывезут полностью и не зальют свежую. Системы рециркуляции способны очистить воду от механических примесей: песка, глины, нефтепродуктов, уничтожить бактерии и удалить запахи.

Принцип работы сооружений по очистке воды

В основе любой системы по очистке воды для автомоек лежит принцип отстаивания и последующей фильтрации. Перед попаданием в резервуары-отстойники вода проходит через так называемый приемный лоток, на решетках которого остаются крупные механические загрязнения. Далее посредством отстаивания различные взвешенные твердые частицы – смесь пыли, золы, сажи, сульфатов и т.д. оседают на дно, а нефтепродукты всплывают на поверхность, после чего удаляются специальным оборудованием.

Осветленная вода проходит через фильтры «песколовы». Очищенная вода отправляется либо в канализацию, либо подвергается более тщательной очистке в целях повторного использования. Полученный в результате отстаивания осадок обезвоживают и вывозят.

Каких типов бывает система рециркуляции воды для автомойки?

Очистные сооружения при замкнутом системе могут быть трех видов.
1. Первый способ организации системы состоит из следующих этапов: отстойники, последовательная тонкая фильтрация, адсорбация мелких частиц. При адсорбации мелкие загрязнения поглощаются поверхностями твердых тел – адсорбентами. В роли адсорбентов могут выступать силикагели, алюмогели, активные глины, зола, шлаки, опилки, торф и т.д.

2. Метод флотации основывается на удалении частиц, которые легче воды и не выпадают в осадок. При помощи манипуляций с разряженным воздухом такие загрязнения выводятся на поверхность, после чего удаляются специальным оборудованием. После флотатора осветленная вода подвергается очистке посредством сорбционного фильтра. Флотация наиболее эффективна для очищения воды от нефтепродуктов.

3. Еще один способ основывается на реагентной очистке воды с последующей фильтрацией. Возможны два варианта реагентной очистки:

Наиболее эффективны комбинированные методы очистки. Примером комбинации методов может выступать следующая последовательность. Сначала вода поступает в отстойники, в которых происходит процесс коагуляции с помощью реагентов. Далее подвергается флотации в целях удаления нефтепродуктов, после чего проходит через фильтры тонкой очистки. На следующем этапе вода поступает на аппарат высокого давления для повторного использования.

Выбор системы очистки воды для автомоек

При выборе системы очистки воды для автомоек необходимо руководствоваться следующими параметрами:

Выбор системы очистки необходимо делать на стадии проектирования автомойки, чтобы избежать проблем с водоотведением. На виды фильтров и их количество будет влиять расположение автомойки. Например, за городом придется в основном иметь дело с грязью и пылью. В городе очистным сооружениям придется столкнуться с антигололедными реагентами и технической солью.

Также при выборе очистных сооружений важно обратить внимание на наличие антикоррозийного покрытия, в случае отсутствия которого установки быстро выйдут из строя, особенно при использовании химических реагентов.

Виды очистных сооружений

На рынке широко представлены системы очистки как российского, так и зарубежного
производства. Самые популярные их них охарактеризованы ниже:

Системы под данной торговой маркой производятся в России. В зависимости от комплектующих могут очищать от 80 до 97% примесей. В состав системы входят:

Кёрхер

Моечное оборудование под данной торговой маркой приобрело широкую популярность в Европе. Среди всего ассортимента представлены специализированные установки для очистки воды на автомойках. На первом этапе очистки в таких установках жидкость проходит через механические фильтры, дальше подвергается флоккуляции, во время которой удаляются нефтепродукты.

Свияга

Суть работы оборудования под ТМ «Свияга» заключается в поочередном удалении загрязнений из воды. На первом этапе вода попадает во флотатор, в котором очищается от нефтепродуктов. Дальше из жидкости извлекается химия, входящая в состав моющих средств. Последний этап подразумевает очистку через песчаные фильтры и тонкую ткань. Вода, очищенная данной системой, непригодна для дальнейшего использования. Поэтому установка оборудования под ТМ «Свияга» оправдана лишь в случае слива жидкости в канализацию.

Данная система моноблочная и отличается своей компактностью, способна удалять до 95% загрязнений. Очистка воды поочередно происходит на нескольких ступенях. Дренажный насос перекачивает воду в первую флотационную камеру, в которой происходит отделение масла и топлива. Затем жидкость переливается в другой отсек, где остатки грязи удаляются посредством фильтрации. Полученная вода может быть использована повторно.

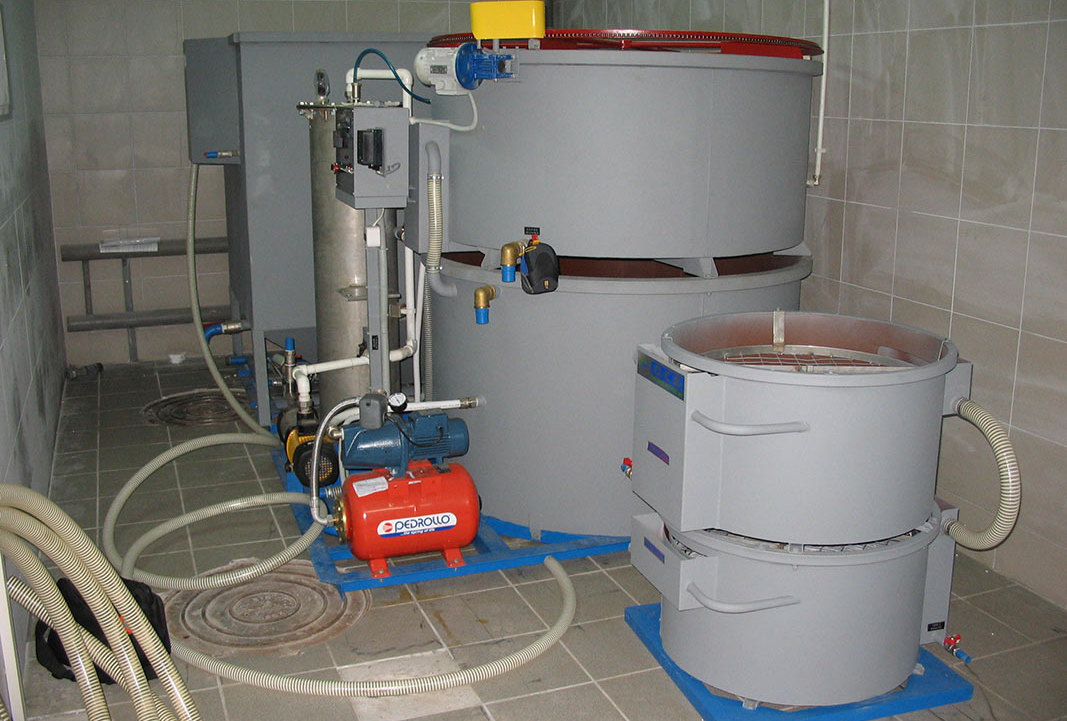

Системы «Скат» позволяют полностью автоматизировать процесс очистки воды. Очистная установка состоит из трех блоков: из первичного накопителя, блока глубокой очистки и баков для хранения чистой воды. На первом этапе удаляются механические загрязнения в виде песка и глины. В блоке глубокой очистки при помощи коагулянтов происходит очищение от нефтепродуктов, дальше вода очищается посредством фильтрации, на последнем этапе обеззараживается при помощи активированного угля.

Фламинго

Моноблочный универсальный комплекс. Производительность 0,5 — 20 м3/час. Очистка воды на автомойке происходит при помощи реагентов-коагулянтов или без них. Потребитель сам может выбрать режим очистки: рециркуляция или сброс сточных вод в канализацию.

Оборотное водоснабжение автомоек

Принципиальная схема водоочистки автомойки

Этапы очистки сточных вод автомойки:

Применяемое оборудование

Предварительная механическая очистка сточных вод автомобильной мойки происходит в пескоуловителях и нефтеловушках. На дне песколовки осаждаются взвешенные твердые частицы размером свыше 250 мкм. Принцип действия песколовки основан на том, что при изменении скорости движения взвеси тяжелые частицы в потоке жидкости осаждаются и собираются в специальном отделении для осадка.

Классические гравитационные отстойники не отличаются высокой эффективностью. Такие конструкции предусмотрены только для первичного осветления воды перед дальнейшими этапами очистки. Еще один недостаток механических отстойников — значительные занимаемые площади, что усложняет проектирование и возведение очистных сооружений автомоек.

Поэтому гравитационные отстойники применяются только в комплексе с другими методами очистки и доочистки.

Масло- и нефтепродукты задерживаются в статических и динамических отстойниках или в тонкослойных блочных системах. Тонкослойные отстойники могут быть трубчатые и пластинчатые. Общий принцип работы тонкослойной очистной системы — чем меньше слой жидкости, тем эффективнее происходят процессы осаждения (или всплытия) загрязняющих примесей.

Наибольшую эффективность при очистке стоков автомоек показывают реагентные и флотационные методы.

Напорная пенная флотация позволяет очищать сточные воды автомоек до технических нормативов оборотной системы водоснабжения.

При необходимости сброса воды автомобильной мойки на рельеф местности после флотации требуется доочистка на сорбционном фильтре.

Флотационный метод реализуются следующим образом: в резервуар со стоками подается воздух, который растворяется в воде под давлением 5-6 атм. Затем сточная вода поступает во флотационную камеру, где при падении давления до нормального происходит активное пенообразование из пузырьков растворенного воздуха. От этих интенсивных процессов вода приобретает молочный цвет. В процессе пенообразования на поверхность выносятся многочисленные примеси — нефтепродукты, масла, жиры, взвешенные вещества. Для интенсивного процесса флотации в сточные воды подается флотореагент.

Недостаток метода флотационной очистки: качество очистки сточной воды напрямую зависит от количества и стоимости расходных материалов. Поэтому при высоком качестве очистки метод может стать слишком дорогостоящим. С другой стороны, использование дешевых методов не позволяет достичь требуемых нормативов качества воды и требует дополнительных затрат на утилизацию твердых отходов.

Перспективные методы очистки стоков автомоек — электрокоагуляция и электрофлотация.

Электрокоагуляционные методы требуют не только предварительной, но и дополнительной механической очистки, потому что электрокоагуляторы не очищают воду с загрязнением свыше 50 мг/л по взвешенным веществам.

Плюсы метода электрокоагуляции:

Фильтрация сточных вод — метод находит применение при небольшом содержании загрязняющих веществ и может использоваться в качестве доочистки. Недостаток метода — необходимость частой замены фильтрующего материала. В условиях замасленных сточных вод после мойки автомобилей фильтрование может использоваться после биологической стадии очистки.

Процесс фильтрации — это сорбция загрязняющих веществ (в том числе масел и нефти) на поверхности фильтрующего материала.

Наиболее эффективны по показателям качества воды сочетание методов реагентной обработки и последующего фильтрования, однако при этом растут затраты на очистку сточных вод автомобильной мойки.

Схема организации водоочистки

Ни один из перечисленных методов очистки в отдельности не сможет обеспечить надлежащую очистку сточных вод автомоечных комплексов до санитарных норм. Успешная очистка стоков возможна только при грамотном подборе и сочетании нескольких методов с учетом баланса по экологической эффективности и финансовым затратам.

Спуск сточных вод автомойки в муниципальные сети канализации возможен только после очистки на локальных очистных сооружениях до достижения нормативов, предъявляемых службами Водоканала.

Сточные воды, загрязненные специфическими для автомойки компонентами — бензином, нефтепродуктами, взвешенными веществами, ПАВ, — перед сбросом в канализацию должны быть очищены с использованием методов отстаивания, реагентной очистки и фильтрации.

Проект очистных сооружений автомобильной мойки должен быть разработан с позиции минимизации количества сточных вод, сбрасываемых в системы канализации, за счет применения рациональных подходов или устройства оборотной системы водоснабжения.

При проектировании очистных сооружений должен быть предусмотрен лабораторный контроль показателей качества сточных вод.

На практике себя отлично зарекомендовало комплексное очистное оборудование — система СКАТ. Данная установка имеет три стадии очистки:

блок БПО — удаление грубых примесей; блок ОТБ — флотационная очистка; блок ДСБ — этап доочистки сорбционным фильтром. Таким образом, благодаря очистным сооружениям СКАТ достигается требуемое качество очистки воды, предъявленное к оборотному водоснабжению автомоечных комплексов.

Какие существуют очистные сооружения для автомойки?

Очистка воды

Развитие цивилизации влечет за собой ухудшение экологии на нашей планете, это известно сейчас даже школьнику. Промышленные предприятия, увеличение автомобилей, комфортная жизнь человека с горячим водоснабжением и канализацией — все это ведет к тому, что все меньше остается на земле мест с чистым воздухом, здоровой почвой и чистыми с точки зрения экологии продуктами питания. Поэтому использование очистных сооружений на автомойках первоочередная забота и обязанность каждого владельца подобного сервиса.

Для чего нужны очистные сооружения

Само понятие «очистные сооружения» подразумевают очистку чего либо. В данном случае речь пойдет о способах очистки воды, которая использовалась для мытья автомобилей в автосервисах. Если в селе или маленьком городе машину можно помыть вручную парой ведер воды и тряпкой, то в больших городах такой возможности нет. Да и отвыкли уже автолюбители заниматься таким «грязным делом» самостоятельно. Предприниматели быстро поняли доходность такого бизнеса и стали повсеместно организовывать автомойки. Но без разрешения соответствующих органов, в частности СЭС, открыть точку по мойке автомобилей невозможно. Чтобы получить разрешение в этой уважаемой организации необходимо, чтобы имела автомойка очистные сооружения. Многие владельцы «чистого бизнеса» всячески уходят от необходимости приобретения таких средств утилизации и очистки использованной воды, не желая тратить финансовые средства. Но если хозяин автомойки не задумывается о том, в каком состоянии он оставит свою землю детям и внукам, то хотя бы учел экономическую выгоду от установки подобных сооружений. А выгода, нужно сказать, самая прямая. Посмотрим, сколько чистой воды расходуется, чтобы помыть одну машину. Самый простейший аппарат высокого давления для мытья одной только машины тратит 700-1200 литров в час. Целый час, конечно, машину никто не моет, но все равно количество воды требуется немалое. Более крупные установки расходуют до 3000 литров воды, а в некоторых случаях и до 10000. Значит, чтобы помыть одну машину, нужно эту воду купить у городских организаций, которые занимаются поставкой воды населению и предприятиям. Но можно и не покупать всю воду, а только 10-15 % от требуемого количества. Каким образом? Очень просто — установив очистные сооружения автомоек. Ведь эти установки и предназначены для того, чтобы очищать использованную воду для неоднократного повторного её применения. Таким образом, экономия очевидна, что дает большие возможности для развития сервиса.

Принцип работы сооружений по очистке воды

Принцип работы сооружений

Работа очистного сооружения для автомоек УКО-5

Системы очистки воды обязательны для любого предприятия, где производится мойка автомобилей. Ведь вместе с водой с машин смывается достаточное количество песка, грязи, остатков нефтепродуктов и само моющее средство, которое тоже не безопасно для окружающей среды. Самые простейшие способы очистки воды известны человечеству с древних времен. Вода очищалась в процессе отстаивания, где твердые частицы оседали на дно, а очищенная вода пропускалась через песок или другой материал для более тонкой очистки. На этих же способах основаны и современные очистные установки. Простые сооружения очистки на автомойках представляют собой гидроизолированные приямки или отдельные емкости для сбора использованной воды, где она отстаивается до определенного момента. После того, как взвешенные частицы переходят в донный осадок, осветленная вода поступает для дальнейшей механической очистки в фильтры. Профильтрованная вода, освобожденная от мельчайших взвесей и остатков нефтепродуктов, может сбрасываться в городскую канализацию. Без такой очистки сброс сточных вод в общую систему канализации запрещен по закону РФ. Для дальнейшей работы, фильтры промываются большим напором чистой воды в обратном направлении. При необходимости получить более чистую воду, применяют метод рециркуляции, который заключается в прохождении грязной воды через специальные прямоугольные кассеты, где происходит быстрое оседание твердых микрочастиц. Этот метод основан на все том же принципе отстаивания, который не всегда удовлетворяет качеству воды. Дополнительную очистку производят, используя метод флотации, который основан на том, что в грязную воду подается много воздуха, в результате чего к воздушным пузырькам прилипают различные примеси. Весь этот процесс и происходит в очистных сооружениях для мойки автомобилей. Установки очистки и рециркуляции воды позволяют использовать воду неоднократно, позволяя минимизировать расход воды, тем самым способствуя процветанию и развитию бизнеса. Кроме экономической выгоды, использование таких установок, просто обязательно, поскольку сброс неочищенных сточных вод может обернуться для владельца автомойки большими проблемами с финансовой сторон, вплоть до прекращения его деятельности. Кроме такого способа очистки воды существуют более продуктивные, основанные на химическом и мембранном методе, но в наших салонах автомоек такие установки не применяются по причине их высокой стоимости.

Виды очистных сооружений

Виды сооружений

Очистное сооружение для автомойки АРОС

В настоящее время существует большой выбор систем очистки воды на автосервисах. Отечественные и зарубежные устройства, большой мощности и малой, все они способны в той или иной мере производить очистку грязной воды для безопасного сброса в общую канализацию города или для повторного использования на автомойках. Выбирая очистное сооружение необходимо учитывать:

  • наличие необходимых функций;
  • заявленный объем;
  • технические характеристики оборудования;
  • соответствие цены качеству.

Для частного пользования или в небольших автосалонах пользуется спросом очистные системы Karcher парой моделей HDR 555 и HDR 777. Отечественные установки на рынке представлены такими марками, как:

  • Арос;
  • Уко;
  • Фламинго;
  • Скат;
  • FloTenk.

КЁРХЕР

Установки марки Karcher

Малогабаритные очистные сооружения

Установки марки Karcher отлично справляются с очисткой воды при помощи химических реагентов, которые производят расщепление молекул нефтепродуктов и моющих средств и способствуют их быстрому выведению из общего объема воды. При этом очищается вода, которая использовалась, как для мытья внешней поверхности машины, так и внутренних частей. Несмотря на то, что система Кёрхер хорошо производит очищение сточных вод и экономно расходует моющие средства, они мало используются в автосалонах, по причине низкой производительности.

Очистные автомоек системы Арос экономит до 95 % водных ресурсов, позволяя использовать их повторно при мытье автомобилей. Система оснащена множеством фильтров, в которых грязная вода избавляется от неприятных запахов, проходит стерилизацию и после этого годится для повторного использования в технических целях. Производительность этой установки может достигать 10 куб. м в час. Если положительным моментом в этой системе является то, что она может использоваться как при положительной температуре, так и при отрицательной, то минусом этой установки будет то, что после повторного использования очищенной воды для мойки, автомашины рекомендуется споласкивать чистой водой из системы водопровода.

Отечественные установки очистки сточных вод УКО

УКО-1М/05 — новейшие очистные сооружения для автомоек

Простые в использовании и обслуживании отечественные установки очистки сточных вод УКО пользуются повышенным спросом именно в автомобильной сфере – в автосалонах большой и малой пропускной способности, на автозаправочных станциях, станциях технического обслуживания. Очищение воды происходит путем её прохождения трех ступеней в разных фильтрах. Приямок, идущий в комплекте с установкой, может иметь различные объемы, ориентированные на габариты самого автосалона. Флотационная система очистки позволяет получить воду, пригодную для повторного использования. После флотации вода поступает в систему фильтров тонкой механической очистки, которые заполнены керамзитом дробленным и чистым речным песком. Такой состав фильтра дает возможность его многократного использования после промывки обратной струёй воды. Очистные сооружения УКО могут подбираться в зависимости от объёмов автомойки, обслуживание системы производится без приглашения специалистов, работникам автосалона раз в месяц и один раз в квартал. Наполнители для фильтров могут приобретаться не только у производителя, но и в любом другом месте и не являются дорогостоящими. Удобство системы очистки УКО состоит еще и в том, здесь присутствует запас чистой воды, для финишного ополаскивания вымытого автомобиля. Кроме всего установки УКО имеют сертификаты Госстандарта и службы СЭС РФ. В пользу этих установок говорит их невысокая стоимость и то, что самая первая система очистки, произведенная в 1993 году, действует и по сегодняшний день.

ФЛАМИНГО

Конструкция УТК Фламинго

Конструкция УТК Фламинго

Еще один представитель очистных сооружений с замкнутым технологическим циклом – флотационно–фильтрующая установка Фламинго, разработки отечественных инженеров. Эти системы используются для очистки не только сточных вод сервисов, осуществляющих мойку машин или АЗС, но и в других видах промышленности, городских и бытовых ливневых системах, где существует проблема очистки воды от грязи, жиров и прочего мусора. Установки Фламинго могут очищать воду до 97%, при этом оснащаются дополнительными насосами, съемными нак лючается в её использовании только при положительных температурах, что подразумевает размещение в закрытых отапливаемых помещениях.

Эта установка рециркуляции и очистки воды по своим характеристикам близка к Фламинго и относится к системам флотационно-фильтрационным. Однако, кроме отстаивания и механической очистки воды, здесь могут быть использованы и способы очистки путем внесения химических реагентов.

Очищаемая вода проходит несколько этапов.

Этапы очистки воды

Схема работы очистного сооружения автомоек

В блоке БПО происходит отстаивание воды, где осадок собирается в отсеке конусного вида, откуда удаляется. Всплывающие остатки нефтепродуктов и мелкий сор также удаляется в этом блоке. Все, что не выпадает в осадок в первом блоке, удаляется в камере ОТБ методом флотации. После этого очищенная вода поступает для доочистки в блок ДСБ, где находится угольный фильтр. Здесь осуществляется последняя очистка, после чего вода или сбрасывается в общегородскую канализационную сеть, или поступает на вторичное использование. FloTenk Для мойки автомобилей в различных условиях используются автономные установки FloTenk, которые могут использоваться не только в автосервисах, но и на крупных автопредприятиях, станциях технического обслуживания автомашин разного типа, пункты мойки колес большегрузных автомобилей на строительных площадках. Система Флотенк состоит из:

  • приямка для первичного отстаивания и осаждения твердых частиц;
  • модуля очистки воды;
  • камеры пескоотделителя;
  • блока масло — и бензоотделителя;
  • абсорционного блока;
  • насосной станции;
  • блока доочистки FloTenk-BD.

Требования, предъявляемые к автомойкам

Требования к автомойкам

Очистные сооружения для автосервисов выбираются еще на стадии проектирования самого предприятия, оказывающего услуги по мойке автомобилей. Без этого не разрешат открыть автосалон. При этом оборудование для мойки и утилизации сточных вод выбирается исходя из предполагаемой мощности автосервиса, его пропускной способности. Для получения разрешения на открытие мойки нужен будет паспорт на оборудование очистки, заключение СЭС и сертификат соответствия качества, которые можно получить у производителя оборудования или продавца. Документы предоставляются в проектную организацию, которая занимается составлением проекта автомойки. Действующая точка по мытью автомашин также должна иметь соответствующую документацию на случай проверки органами СЭС и Защиты окружающей среды. В пакет такой документации должны входить:

  • сертификаты на очистные сооружения;
  • заключение СЭС на него же; паспорт очистных установок;
  • договора на утилизацию и вывоз твердых и жидких отходов, нефтешлама, бытовых отходов;
  • договор водоснабжения;
  • журнал по движению отходов и прочие документы, которых еще достаточно.

Для успешного прохождения проверок деятельности автосервиса необходимо, чтобы производительность очистных установок соответствовала мощности моечного оборудования. При их несоответствии, если очистные установки не могут справляться с заявленной мощностью моечного оборудования, владелец сервиса может понести весьма ощутимые штрафные санкции.

Заключение

Очистные сооружения для автомойки

Как видите, использование очистных сооружений не только выгодно с экономической точки зрения, но и обеспечивает спокойную работу, без вмешательства контролирующих органов. Экономия покупаемой воды, доходит до 80-90 % и вне зависимости от типа выбранной установки, позволяет снизить расходы на коммунальные услуги, что автоматически ведет к снижению себестоимости предлагаемых услуг населению. Минимальные затраты на воду дают возможность снизить цены на мойку автомобилей, тем самым получить преимущество перед конкурентами и дополнительные стимулы к развитию своего бизнеса. Выбрать хорошую качественную очистную систему очистки сточных вод, естественно, предстоит вам. Мы только познакомили с их видами и принципом работы.илей

Как сделать канализацию для автомойки своими руками

(песколовка, шламосборник, отстойник, приямок) – важнейшее звено в системе очистных сооружений. Они используются для удаления осадка (нерастворимых мелких частиц) из сточных вод.

Как работают пескоуловители?

Монтаж пескоуловителя песколовки

Всё просто: под действием силы тяжести нерастворимые взвеси выпадают в осадок. Хорошие пескоуловители состоят из нескольких отсеков: в первом осаждаются вещества, имеющие плотность порядка 1500 кг/м3. Во втором – более легкие. В третьем собирается вода, очищенная по взвесям на 80-90%. В последнем отсеке стоит дренажный насос откачки в основное очистное сооружение.

Выпавший осадок придётся со временем откачать. Обычный ассенизатор для септиков тут не справится — слишком большая плотность. Илосос всем хорош, кроме стоимости работ — поэтому чаще всего работают лопатами. Частота процедуры зависит от проходимости автомойки – в зимнее время с одного автомобиля в пескоуловитель попадает порядка 2-3 кг песка.

Производительность пескоуловителя и время осаждения частиц зависит от размера примесей. Чем эти элементы тяжелее и крупнее, тем быстрее они окажутся на дне устройства. Грубо говоря — большая часть песка осядет еще в системе лотков на пути в песколовку, в ней же будет плотная грязь.

Чтобы эффективность пескоуловителя соответствовала Вашим ожиданиям, необходимо учитывать диаметр и массу частиц, от которых необходимо очистить воду, этот фактор решающий для выбора устройства конкретно для Ваших целей.

Расчет эффективности пескоуловителей можно осуществить при помощи формул СНиП 2.04.03-85, специалисты советуют прибавлять не менее 20% к требуемым показателям про запас.

Общие принципы сооружения песколовок.

  • Открытого типа, сверху прочная крышка, которая выдержит вес человека.
  • Минимум 3 перелива с расстоянием не менее 40 см между ними. Минимальная высота перелива – 15 сантиметров.
  • Минимальный рабочий объем песколовки должен быть больше объема химреактора (элемент очистных) в 2,5 раза.
  • Глубина последнего отсека – от 70см* (под дренажный насос).

*Автомойки на паркингах чаще всего не могут позволить себе полноценную, встроенную в пол песколовку, так как при её монтаже нельзя трогать межэтажные перекрытия. Для таких объектов есть несколько способов решения данной проблемы — высокий наливной пол, перенос песколовки в наземные ёмкости, зачастую на этаж ниже. В любом случае, у нас есть большой опыт в решении данный проблем — обращайтесь, поможем!

Важно: в качестве песколовки для очистных «Экомойка» лучше не использовать зарытые в землю цистерны – вода в них, из-за отсутствия доступа кислорода, начинает бродить (гнить) и приобретает характерный запах. В принципе, для очистки это хорошо — органика начинает разлагаться уже на подходе к очистным. Но на автомойке появится очень неприятный запах. Проблема решается установкой постоянно действующих аэраторов на дно отстойника. Еще один минус глубоких закрытых отстойников — очистить их можно будет только илососом. И лучше заранее поинтересуйтесь ценами за рейс данной техники, чтобы не получить неприятного сюрприза впоследствии.

сток и пескоуловитель мойки

сооружение стоков автомойки

План стоков и варианты песколовки для трехпостовой автомойки.

Стоки автомойки и песколовка, план

Приямок автомойки, песколовка

Еще один вариант песколовки.

Источник https://fantastikhit.ru/kanalizatsiya-svoimi-rukami-dlya-avtomoyki/

Источник http://kanalizaciyainfo.ru/drugoe/ochistnye-sooruzheniya-dlya-avtomojki.html

Источник https://xn—-8sb0acckmc4k.xn--p1ai/sandbox-2/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Похожие статьи

Глубина заложения канализации: на какую глубину закапывать, глубина прокладки и септика, снип по канализации

Какой должна быть глубина заложения канализации Перед монтажом канализации стоит выполнить ее чертеж Прокладывая трубы внешней канализации, очень важно выдержать правильную глубину ее заложения. Для этого лучше всего воспользоваться рекомендациями СНиП, которые регламентируют как максимально возможные, так и самые маленькие глубины для установки водопроводных труб. Эти показатели зависят от способов укладки трубопровода и других нюансов. […]

Гидрозатворы на канализацию

Гидрозатвор для канализации — разновидности и схемы установки Очень часто канализационные трубы становятся место скопления осадка, на котором, в свою очередь, начинают плодиться анаэробные бактерии. Среди продуктов их жизнедеятельности выделяют сероводород и метан, которые, в свою очередь не только имеют крайне неприятный запах, но и очень токсичные и взрывоопасные. Чтобы такие газы не проникали из […]

Глубина заложения канализационных сетей — Учебник сантехника

Расчет необходимой и достаточной глубины укладки внешней канализации При прокладке канализационного коллектора от дома к септику или резервуару-накопителю стоит придерживаться основных правил, регламентируемых СНиП 2.04.03–85 относительно уровня залегания трубопровода. Поэтому те, кто не знают, на какую глубину закапывать канализационную трубу, почерпнут из нашего материала массу полезной информации. Важно: регламент СНиП 2.04.03–85 не является строго обязательным, […]
